公開番号2025133993
公報種別公開特許公報(A)
公開日2025-09-11
出願番号2025119195,2023516869
出願日2025-07-15,2021-04-26
発明の名称モータポンプ
出願人株式会社荏原製作所
代理人個人,個人,個人
主分類F04D 13/06 20060101AFI20250904BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】需要の期待に応える特徴を有するモータポンプが提供される。
【解決手段】モータポンプは、羽根車と、ポンプケーシングと、モータ固定子と、モータケーシングと、を備える。モータ固定子は、複数のティース部を有する固定子コアと、複数の固定子コイルと、絶縁コーティング部と、を備えている。ティース部は、固定子コアの内周側に配置された内側部位と、固定子コアの外周側に配置された外側部位と、を有している。外側部位を覆う絶縁コーティング部の厚さは、内側部位を覆う絶縁コーティング部の厚さよりも厚い。
【選択図】図14
特許請求の範囲【請求項１】
永久磁石を収容する羽根車と、
前記羽根車を収容するポンプケーシングと、
モータ固定子と、
前記モータ固定子を収容するモータケーシングと、を備え、
前記モータ固定子は、
複数のティース部を有する固定子コアと、
前記複数のティース部のそれぞれに巻回された複数の固定子コイルと、
前記固定子コアの、前記固定子コイルとの接触部位を覆う絶縁コーティング部と、を備えており、

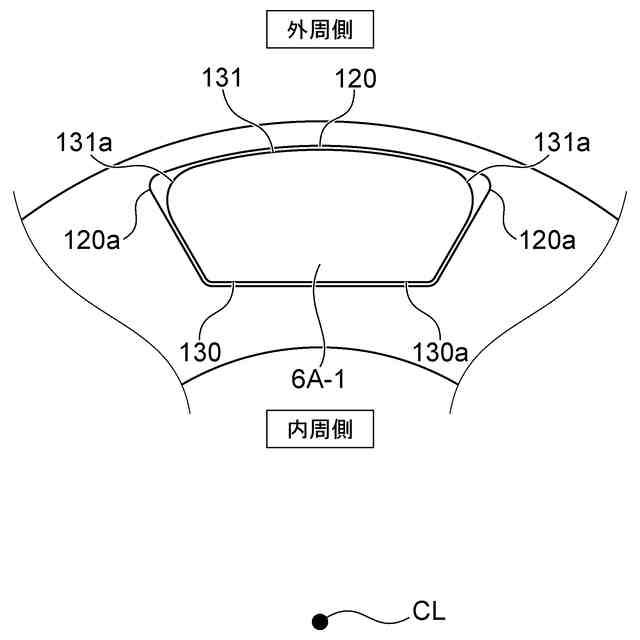

前記ティース部は、
前記固定子コアの内周側に配置された内側部位と、
前記固定子コアの外周側に配置された外側部位と、を有しており、
前記外側部位を覆う前記絶縁コーティング部の厚さは、前記内側部位を覆う前記絶縁コーティング部の厚さよりも厚い、モータポンプ。
続きを表示（約 100 文字）【請求項２】
前記外側部位は、前記固定子コアの内周側から外周側に向かって広がる幅広部を有しており、
前記絶縁コーティング部は、前記幅広部を覆う厚み部を有している、請求項１に記載のモータポンプ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、モータポンプに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
カップリングによって連結されたモータおよびポンプを備えるポンプ装置が知られている。このようなポンプ装置は、カップリングを介して、モータの駆動力をポンプの羽根車に伝達する構造を有している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－１０６３２３号公報
特開２０１６－１６９７３４号公報
特開２０１９－１４３５２１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、このようなポンプ装置では、ポンプおよびモータは、並んで配置されるため、設置面積が大きくなってしまう。その一方で、近年、コンパクト化の需要が高まっており、結果として、ポンプおよびモータの一体構造に対する要求も高まっている。さらに、低コスト、省エネルギーで、かつ安定的な運転が可能なポンプ装置の需要も高まっている。
【０００５】
そこで、本発明は、需要の期待に応える特徴を有するモータポンプを提供することを目的とする。
【課題を解決するための手段】
【０００６】
一態様では、永久磁石を収容する羽根車と、前記羽根車を収容するポンプケーシングと、モータ固定子と、前記モータ固定子を収容するモータケーシングと、を備えるモータポンプが提供される。前記モータ固定子は、複数のティース部を有する固定子コアと、前記複数のティース部のそれぞれに巻回された複数の固定子コイルと、前記固定子コアの、前記固定子コイルとの接触部位を覆う絶縁コーティング部と、を備えている。
【０００７】
一態様では、前記ティース部は、前記固定子コアの内周側に配置された内側部位と、前記固定子コアの外周側に配置された外側部位と、を有しており、前記外側部位を覆う前記絶縁コーティング部の厚さは、前記内側部位を覆う前記絶縁コーティング部の厚さよりも厚い。
一態様では、前記外側部位は、前記固定子コアの内周側から外周側に向かって広がる幅広部を有しており、前記絶縁コーティング部は、前記幅広部を覆う厚み部を有している。
【０００８】

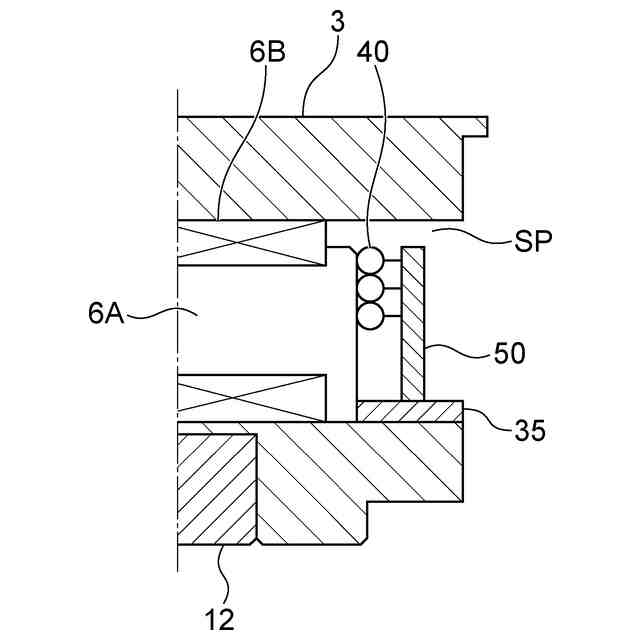

一態様では、永久磁石を収容する羽根車と、前記羽根車を収容するポンプケーシングと、複数の固定子コイルを有するモータ固定子と、前記モータ固定子を収容するモータケーシングと、前記モータケーシング内に形成された収容空間を閉じる放熱部材と、前記複数の固定子コイルに接続され、かつ前記収容空間に配置された基板と、を備えている、モータポンプが提供される。
【０００９】
一態様では、前記基板は、前記モータケーシングに形成された液体流路に連結された吸込ポートの半径方向外側に配置されている。

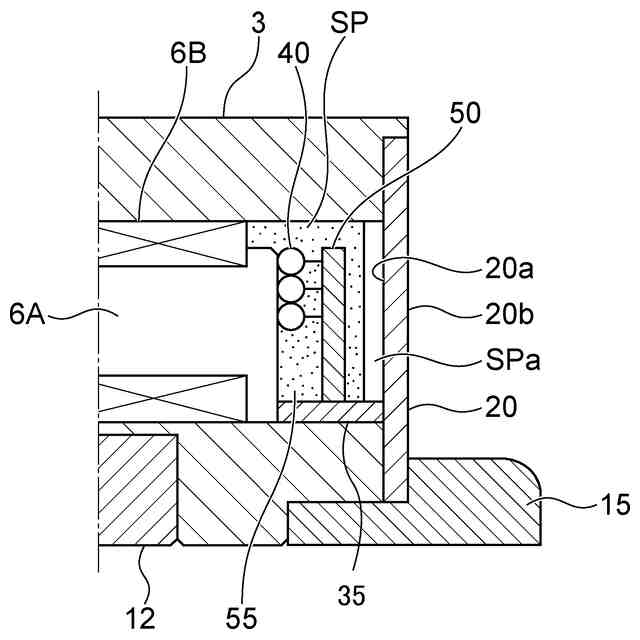

一態様では、前記基板は、前記収容空間に充填されたポッティング材で覆われている。

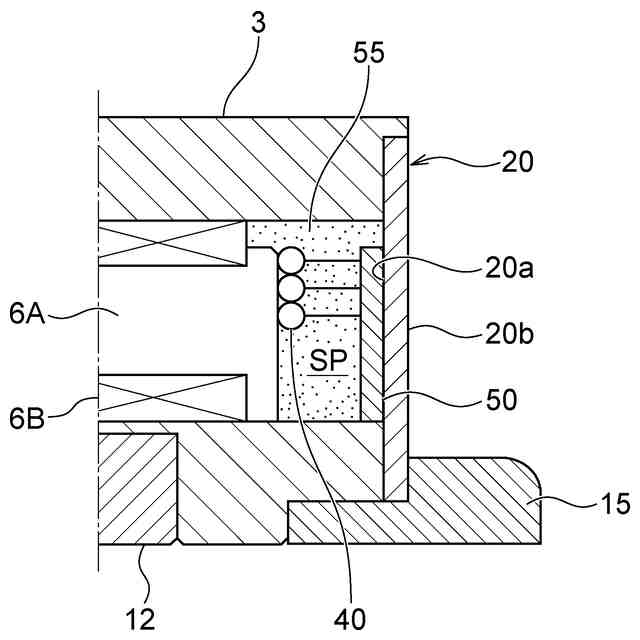

一態様では、前記ポッティング材は、前記放熱部材に隣接する隙間を形成して、前記収容空間に充填されている。
【００１０】

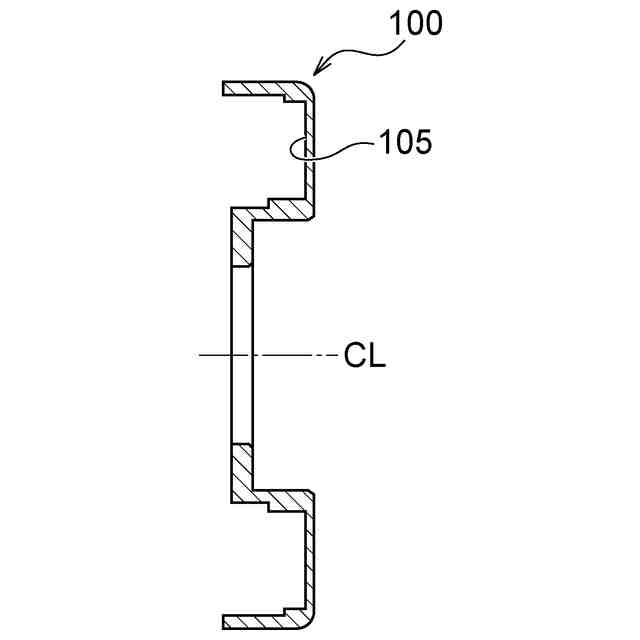

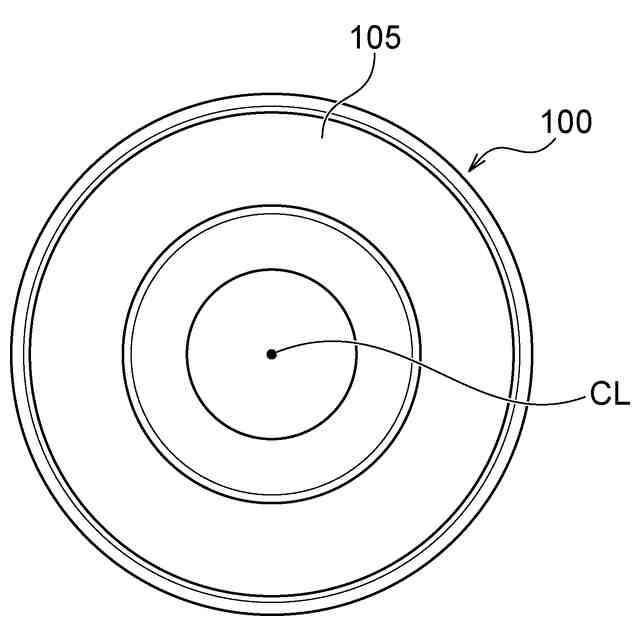

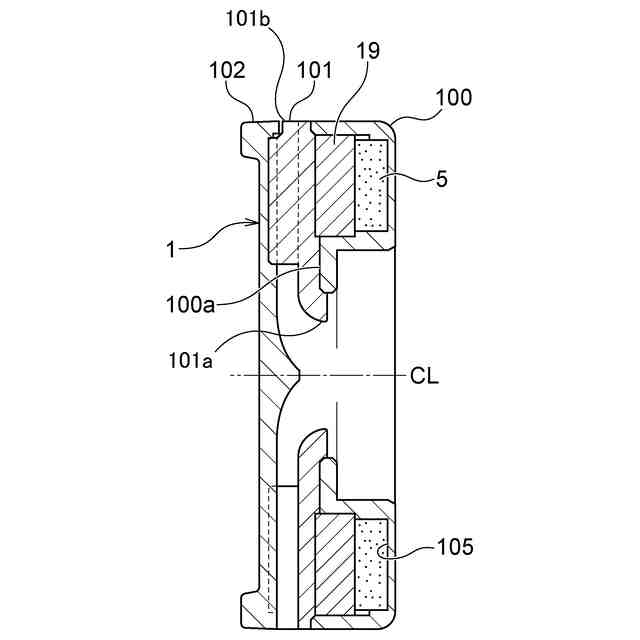

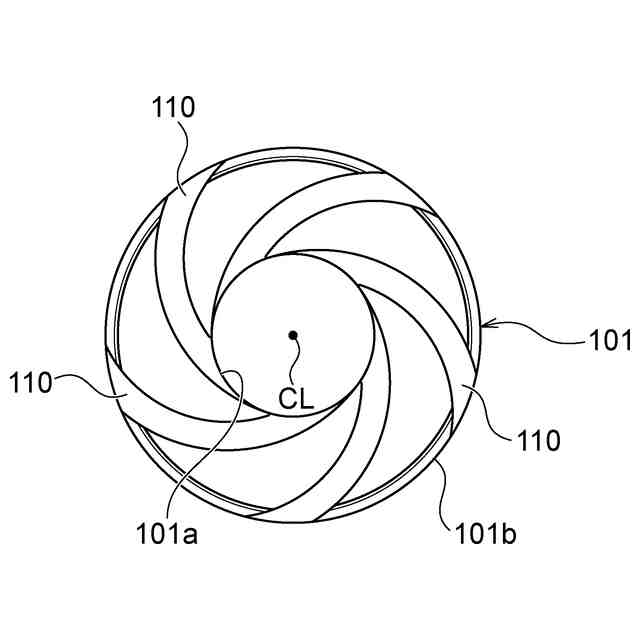

一態様では、永久磁石を収容する羽根車と、前記羽根車を収容するポンプケーシングと、モータ固定子を収容するモータケーシングと、を備えるモータポンプが提供される。前記羽根車は、前記永久磁石を収容する磁石収容部と、前記磁石収容部の開口端を閉じる側板と、前記側板に接続された主板と、を備えている。
（【００１１】以降は省略されています）
