公開番号2025133507
公報種別公開特許公報(A)
公開日2025-09-11
出願番号2024031502
出願日2024-03-01
発明の名称画像読取装置
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類H04N 1/00 20060101AFI20250904BHJP(電気通信技術)
要約【課題】搬送される媒体の姿勢を適切化する。
【解決手段】送りローラー11と分離ローラー12とを有する給送部10と、給送部10よりも搬送方向下流に配置される第1搬送ローラー対20と、第1搬送ローラー対20よりも搬送方向下流に配置される第2搬送ローラー対30と、第2搬送ローラー対30よりも搬送方向下流に配置される読取部4と、を備え、給送部10は媒体Mの幅L1よりも狭いニップ幅L2で媒体Mをニップしつつ搬送し、第1搬送ローラー対20は給送部10のニップ幅L1よりも広いニップ幅L2で媒体Mをニップしつつ搬送し、第2搬送ローラー対30は複数のローラー対により第1搬送ローラー対20のニップ幅L2よりも広いニップ幅L3で媒体Mを搬送する画像読取装置1。
【選択図】図3
特許請求の範囲【請求項１】
送りローラーと、前記送りローラーとともに媒体をニップして前記媒体の分離を行う分離ローラーと、を有し、搬送経路に沿って前記媒体を搬送方向に搬送する給送部と、
前記給送部よりも前記搬送方向下流に配置され、前記媒体をニップしつつ前記搬送方向に搬送する第１搬送ローラー対と、
前記第１搬送ローラー対よりも前記搬送方向下流に配置され、前記媒体を前記搬送方向に搬送する第２搬送ローラー対と、
前記第２搬送ローラー対よりも前記搬送方向下流に配置され、前記媒体の画像を読み取る読取部と、
を備え、
前記給送部は、前記搬送方向と交差する幅方向において前記媒体の幅よりも狭いニップ幅で前記媒体をニップしつつ前記搬送方向に搬送し、
前記第１搬送ローラー対は、前記幅方向において前記給送部のニップ幅よりも広いニップ幅で前記媒体をニップしつつ前記搬送方向に搬送し、
前記第２搬送ローラー対は、複数のローラー対により前記幅方向において前記第１搬送ローラー対のニップ幅よりも広いニップ幅で前記媒体を前記搬送方向に搬送することを特徴とする画像読取装置。
続きを表示（約 950 文字）【請求項２】
請求項１に記載された画像読取装置において、
前記給送部におけるニップ位置と前記第１搬送ローラー対におけるニップ位置とが水平方向に配置され、
前記第１搬送ローラー対は、上側ローラーと下側ローラーとが上下方向に対向配置され、前記上側ローラーの回転軸が前記下側ローラーの回転軸よりも前記搬送方向下流に配置されることを特徴とする画像読取装置。
【請求項３】
請求項２に記載された画像読取装置において、
前記第１搬送ローラー対は、前記幅方向から見て前記上側ローラーの回転軸と前記下側ローラーの回転軸とを結ぶ線が前記下側ローラーの回転軸から鉛直上方向に向かう線に対して３°以上１２°以下の角度をなすよう構成されていることを特徴とする画像読取装置。
【請求項４】
請求項１に記載された画像読取装置において、
前記給送部におけるニップ位置は、前記第１搬送ローラー対におけるニップ位置よりも高い位置に配置されることを特徴とする画像読取装置。
【請求項５】
請求項４に記載された画像読取装置において、

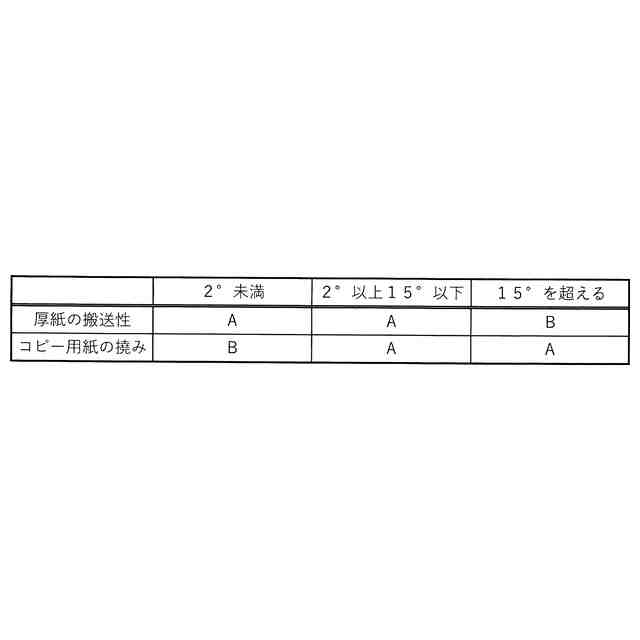

前記給送部におけるニップ位置と前記第１搬送ローラー対におけるニップ位置とを結ぶ線が水平線に対して２°以上１５°未満の角度をなすよう構成されていることを特徴とする画像読取装置。
【請求項６】
請求項１から５のいずれか１項に記載された画像読取装置において、
前記第２搬送ローラー対のニップ幅は、前記幅方向における前記媒体の幅よりも広いことを特徴とする画像読取装置。
【請求項７】
請求項６に記載された画像読取装置において、
前記第２搬送ローラー対は、少なくとも前記幅方向における前記媒体の中央部と両端部とをニップすることを特徴とする画像読取装置。
【請求項８】
請求項１から５のいずれか１項に記載された画像読取装置において、
前記読取部は、
前記媒体の第１面の画像を読み取る第１読取部と、
前記第１読取部と対向して配置され、前記第１面とは反対側の前記媒体の第２面の画像を読み取る第２読取部と、を備えることを特徴とする画像読取装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、画像読取装置に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
従来から、様々な画像読取装置が使用されている。このうち、搬送される媒体の画像を読み取る画像読取装置がある。例えば、特許文献１には、媒体の搬送経路の途中で読取部に向けて媒体を上方に屈曲させて搬送する給送装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－１２０７４２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１で開示される給送装置においては、給送部において搬送方向から見てＶ字状に変形した媒体は、上方に屈曲した搬送経路を倣って搬送されるため、媒体の変形は補正される。このように、給送部において搬送方向から見てＶ字状に媒体を変形させ、その後、搬送方向と交差する幅方向から見て屈曲させることでＶ字状だった媒体を平らにして読取部の対向領域で平らにすることを行う場合がある。しかしながら、特許文献１で開示される給送装置のような搬送される媒体の画像を読み取る従来の画像読取装置においては、このような構成であったとしても、搬送される媒体の姿勢を適切化することが困難である。例えば、Ｖ字状に変形した媒体を屈曲させすぎる構成では、厚紙などコシの強い媒体を適切に搬送できない場合がある。また、Ｖ字状に変形した媒体を読取部の対向領域で平らにしきれず読み取り精度が低下する場合などがある。
【課題を解決するための手段】
【０００５】
上記課題を解決するための本発明の画像読取装置は、送りローラーと、前記送りローラーとともに媒体をニップして前記媒体の分離を行う分離ローラーと、を有し、搬送経路に沿って前記媒体を搬送方向に搬送する給送部と、前記給送部よりも前記搬送方向下流に配置され、前記媒体をニップしつつ前記搬送方向に搬送する第１搬送ローラー対と、前記第１搬送ローラー対よりも前記搬送方向下流に配置され、前記媒体を前記搬送方向に搬送する第２搬送ローラー対と、前記第２搬送ローラー対よりも前記搬送方向下流に配置され、前記媒体の画像を読み取る読取部と、を備え、前記給送部は、前記搬送方向と交差する幅方向において前記媒体の幅よりも狭いニップ幅で前記媒体をニップしつつ前記搬送方向に搬送し、前記第１搬送ローラー対は、前記幅方向において前記給送部のニップ幅よりも広いニップ幅で前記媒体をニップしつつ前記搬送方向に搬送し、前記第２搬送ローラー対は、複数のローラー対により前記幅方向において前記第１搬送ローラー対のニップ幅よりも広いニップ幅で前記媒体を前記搬送方向に搬送することを特徴とする。
【図面の簡単な説明】
【０００６】
本発明の実施例１の画像読取装置の側面図。

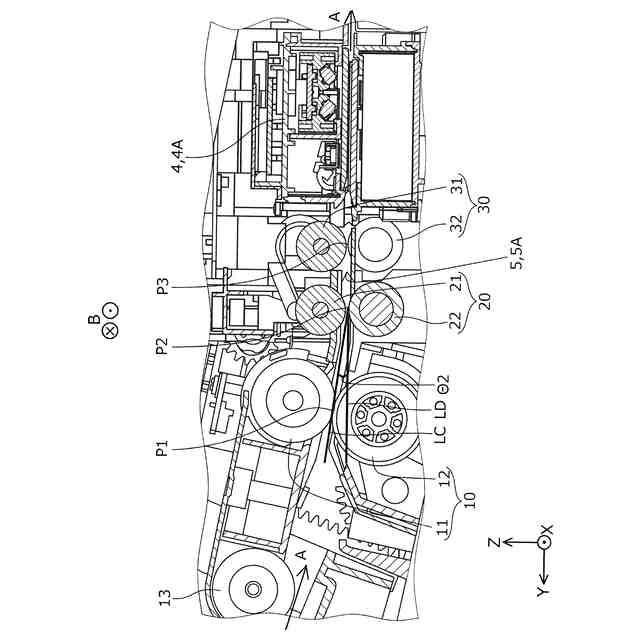

図１の画像読取装置の一部分の拡大図であって、給送部、第１搬送ローラー対及び第２搬送ローラー対周辺の側面図。

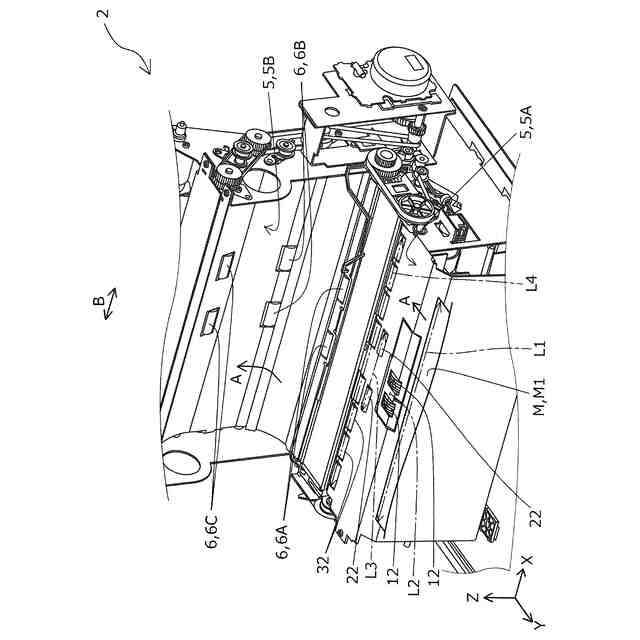

図１の画像読取装置のベースユニットの斜視図。
図１の画像読取装置の開閉ユニットの斜視図。

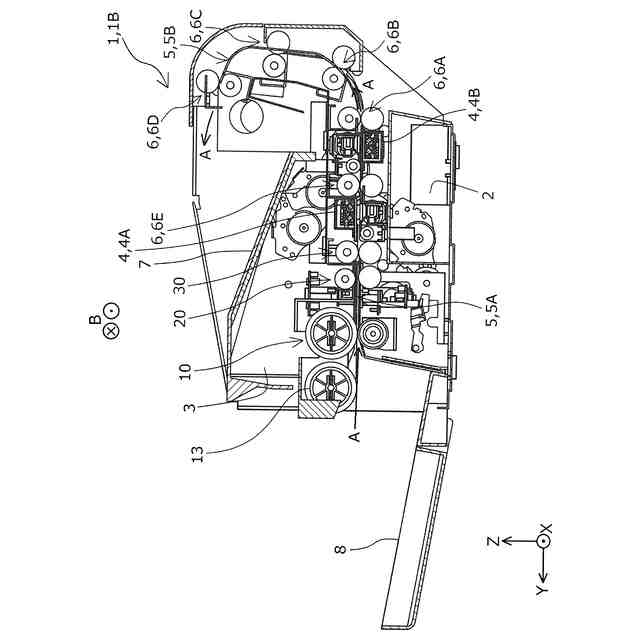

本発明の実施例２の画像読取装置の概略側面図。
図５の画像読取装置の給送部、第１搬送ローラー対及び第２搬送ローラー対周辺の概略側面図。
図５の画像読取装置の第２搬送ローラー対周辺の背面図。
【発明を実施するための形態】
【０００７】
最初に、本発明について概略的に説明する。
上記課題を解決するための本発明の第１の態様の画像読取装置は、送りローラーと、前記送りローラーとともに媒体をニップして前記媒体の分離を行う分離ローラーと、を有し、搬送経路に沿って前記媒体を搬送方向に搬送する給送部と、前記給送部よりも前記搬送方向下流に配置され、前記媒体をニップしつつ前記搬送方向に搬送する第１搬送ローラー対と、前記第１搬送ローラー対よりも前記搬送方向下流に配置され、前記媒体を前記搬送方向に搬送する第２搬送ローラー対と、前記第２搬送ローラー対よりも前記搬送方向下流に配置され、前記媒体の画像を読み取る読取部と、を備え、前記給送部は、前記搬送方向と交差する幅方向において前記媒体の幅よりも狭いニップ幅で前記媒体をニップしつつ前記搬送方向に搬送し、前記第１搬送ローラー対は、前記幅方向において前記給送部のニップ幅よりも広いニップ幅で前記媒体をニップしつつ前記搬送方向に搬送し、前記第２搬送ローラー対は、複数のローラー対により前記幅方向において前記第１搬送ローラー対のニップ幅よりも広いニップ幅で前記媒体を前記搬送方向に搬送することを特徴とする。
【０００８】
本態様によれば、給送部が幅方向において媒体の幅よりも狭いニップ幅で媒体をニップしつつ搬送方向に搬送するので、媒体をＶ字状にした状態で給送でき、給送不良を抑制することができる。また、第１搬送ローラー対が給送部のニップ幅よりも広いニップ幅で媒体をニップしつつ搬送し、第２搬送ローラー対が複数のローラー対により第１搬送ローラー対のニップ幅よりも広いニップ幅で媒体を搬送する。このような構成とすることで、Ｖ字状の状態の媒体を読取部に至るまでに好適に平らにすることができる。したがって、搬送される媒体の姿勢を適切化することができる。
【０００９】
本発明の第２の態様の画像読取装置は、第１の態様に従属する態様であって、前記給送部におけるニップ位置と前記第１搬送ローラー対におけるニップ位置とが水平方向に配置され、前記第１搬送ローラー対は、上側ローラーと下側ローラーとが上下方向に対向配置され、前記上側ローラーの回転軸が前記下側ローラーの回転軸よりも前記搬送方向下流に配置されることを特徴とする。
【００１０】
本態様によれば、第１搬送ローラー対は上側ローラーの回転軸が下側ローラーの回転軸よりも搬送方向下流に配置される。このような構成とすることで、幅方向から見て媒体を好適な角度で屈曲させる構成とすることができ、Ｖ字状の状態の媒体を読取部に至るまでに好適に平らにすることができる。また、給送部におけるニップ位置と第１搬送ローラー対におけるニップ位置とが水平方向に配置される。給送部近傍において搬送経路が上方に向く構成だと高さ方向において装置の大型化を招きやすいが、このような構成とすることで、高さ方向における装置の大型化を抑制することができる。
（【００１１】以降は省略されています）
