公開番号2025133397
公報種別公開特許公報(A)
公開日2025-09-11
出願番号2024031325
出願日2024-03-01
発明の名称凍結防止剤又は滑り止め剤の散布装置及び散布車、並びに散布盤を備える散布車のホッパに残留する散布剤の排出方法
出願人株式会社NICHIJO
代理人弁理士法人有古特許事務所
主分類E01H 10/00 20060101AFI20250904BHJP(道路,鉄道または橋りょうの建設)
要約【課題】ホッパ内で散布剤が固まることを防止することができる凍結防止剤又は滑り止め剤の散布装置2を提供する。
【解決手段】ホッパ11の吐出口13から吐出され降下する凍結防止剤又は滑り止め剤を案内して投下する上下方向に延びる案内面33、35を含むシュータ31と、上下方向に延びる回転軸42を中心に回転可能であり、シュータ31の下方に位置する散布盤41と、を備え、シュータ31は、案内面33、35の全体又は一部を含み、第1位置P1と第2位置P2との間で移動可能である可動部32を有し、第1位置P1は、シュータ31の案内面33、35によって画定される空間S1、S2が上端から下端に亘って連続する位置であり、第2位置P2は、可動部32の案内面33によって画定される空間S2が第1位置P1に位置する可動部32の空間S2の外に位置する位置である。
【選択図】図2
特許請求の範囲【請求項１】
凍結防止剤又は滑り止め剤を収容し、下方向に開口する吐出口を含む吐出管を有するホッパと、
前記ホッパに収容された前記凍結防止剤又は前記滑り止め剤を搬送して前記吐出口に投入するコンベヤと、
前記吐出口から吐出され降下する前記凍結防止剤又は前記滑り止め剤を案内して投下する上下方向に延びる案内面を含むシュータと、
上下方向に延びる回転軸を中心に回転可能であり、前記シュータの下方に位置する散布盤と、を備え、
前記シュータは、前記案内面の全体又は一部を含み、第１位置と第２位置との間で移動可能である可動部を有し、前記第１位置は、前記シュータの前記案内面によって画定される空間が上端から下端に亘って連続する位置であり、前記第２位置は、前記可動部の前記案内面によって画定される空間が前記第１位置に位置する前記可動部の前記案内面によって画定される空間の外に位置する位置である、凍結防止剤又は滑り止め剤の散布装置。
続きを表示（約 1,400 文字）【請求項２】
前記シュータの前記可動部を前記第１位置と前記第２位置との間で移動可能に支持する支持機構を備える、請求項１に記載の凍結防止剤又は滑り止め剤の散布装置。
【請求項３】
前記支持機構は、前記吐出管に固定され、前記第１位置から前記第２位置に向かう方向に延びるガイドレールと、前記可動部を支持し、前記ガイドレールに沿って移動するスライダとを含む、請求項２に記載の凍結防止剤又は滑り止め剤の散布装置。
【請求項４】
前記支持機構は、前記スライダを前記ガイドレールに固定する締結具を有する、請求項３に記載の凍結防止剤又は滑り止め剤の散布装置。
【請求項５】
前記シュータは、前記可動部である上部シュータと、下部シュータとを含み、
前記上部シュータは、前記支持機構に前記第１位置と前記第２位置との間で移動可能に支持される、請求項２に記載の凍結防止剤又は滑り止め剤の散布装置。
【請求項６】
請求項５に記載の散布装置と、
前記散布装置を搭載する車体フレームと、前記車体フレームから後方に延びる支持フレームと、前記支持フレームに支持され、車幅方向に延びる車両突入防止装置と、を有する車体と、を備え、
前記下部シュータは、前記支持フレームに支持され、
前記上部シュータの下端及び前記下部シュータの上端は、車高方向において前記支持フレームの上方に位置する、凍結防止剤又は滑り止め剤の散布車。
【請求項７】
前記散布装置は、前記支持フレームに支持され、前記下部シュータを支持する下部シュータ支持部を更に備え、
前記下部シュータ支持部は、前記上部シュータを前記第２位置に位置させた状態において、前記第１位置に位置する前記上部シュータの前記案内面によって画定される空間から前記車両突入防止装置の後方の空間に前記吐出口から吐出された前記凍結防止剤又は前記滑り止め剤を案内する排出シュータの基端部が設置される基端側設置部を有する、
請求項６に記載の凍結防止剤又は滑り止め剤の散布車。
【請求項８】
前記車両突入防止装置は、前記排出シュータの先端部が設置される先端側設置部を有する、請求項７に記載の凍結防止剤又は滑り止め剤の散布車。
【請求項９】
回転する散布盤が散布剤である凍結防止剤又は滑り止め剤に与える遠心力により前記散布剤を散布する散布車のホッパに残留する散布剤の排出方法であって、
前記ホッパの吐出管の吐出口から吐出され前記散布剤を案内して投下する上下方向に延びる案内面の全体又は一部を含み、移動可能である可動部を含むシュータの前記可動部を、前記シュータの前記案内面によって画定される空間が上端から下端に亘って連続する第１位置から、前記可動部の前記案内面によって画定される空間が前記第１位置に位置する前記可動部の前記案内面によって画定される空間の外に位置する第２位置に移動させ、
前記第１位置に位置する前記可動部の前記案内面によって画定される空間と前記散布車の車両突入防止装置の上方とを通るように排出シュータを設置し、
コンベヤによって前記ホッパに残留した前記散布剤を搬送して前記吐出口に投入し、
前記吐出口から吐出された前記散布剤を前記排出シュータによって前記第１位置から前記車両突入防止装置の後方の空間に案内して排出する、散布剤の排出方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、凍結防止剤又は滑り止め剤の散布装置及び散布車、並びに散布盤を備える散布車のホッパに残留する散布剤の排出方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１に示す道路用塩を散布するための凍結防止剤散布車両が知られている。
【０００３】
この凍結防止剤散布車両は、散布用粒体の保持タンクから、シュートを介して散布用粒体放出装置へと散布量粒体を落下させ、散布用粒体が遠心力によって水平方向に放出する。
【先行技術文献】
【特許文献】
【０００４】
特開２００７―１０７３７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、特許文献１に記載の凍結防止剤散布車両において、保持タンクに収容した状態で散布用粒体を保管すると、保持タンク内で散布用粒体が固まり、次回の作業時に散布用粒体が詰まり、保持タンクから散布用粒体が吐出できない場合があった。また、特許文献１に記載の凍結防止剤散布車両は、散布用粒体を保持タンクから外部に排出することが困難であった。
【課題を解決するための手段】
【０００６】
上記課題を解決するため、本開示のある態様に係る凍結防止剤又は滑り止め剤の散布装置は、凍結防止剤又は滑り止め剤を収容し、下方向に開口する吐出口を含む吐出管を有するホッパと、前記ホッパに収容された前記凍結防止剤又は前記滑り止め剤を搬送して前記吐出口に投入するコンベヤと、前記吐出口から吐出され降下する前記凍結防止剤又は前記滑り止め剤を案内して投下する上下方向に延びる案内面を含むシュータと、上下方向に延びる回転軸を中心に回転可能であり、前記シュータの下方に位置する散布盤と、を備え、前記シュータは、前記案内面の全体又は一部を含み、第１位置と第２位置との間で移動可能である可動部を有し、前記第１位置は、前記シュータの前記案内面によって画定される空間が上端から下端に亘って連続する位置であり、前記第２位置は、前記可動部の前記案内面によって画定される空間が前記第１位置に位置する前記可動部の前記案内面によって画定される空間の外に位置する位置である。
【０００７】
この構成によれば、シュータを第２位置に退避させて、前記第１位置に位置する前記可動部の前記案内面によって画定される空間を露出させ、当該空間を降下する凍結防止剤又は滑り止め剤である散布剤を装置の外に排出することができる。これによって、ホッパ内で散布剤が固まることを防止することができる。
【発明の効果】
【０００８】
本開示のある態様は、ホッパ内で散布剤が固まることを防止することができるという効果を奏する。
【図面の簡単な説明】
【０００９】

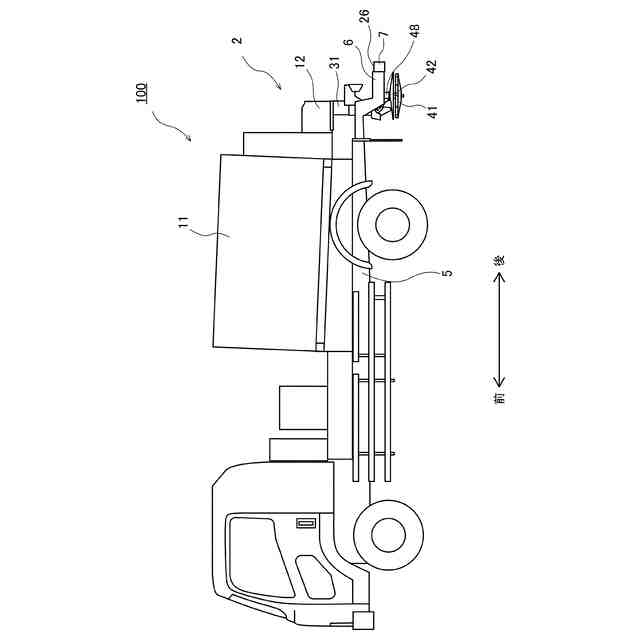

実施の形態１に係る散布装置を備える散布車の構成例を示す側面図である。

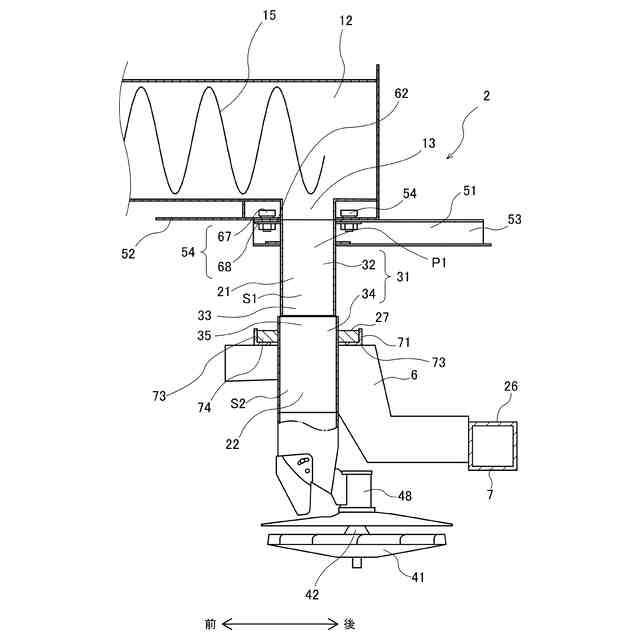

図１の散布車の後端部付近の構成例を示す断面図であり、上部シュータを第１位置に位置させた状態を示す図である。

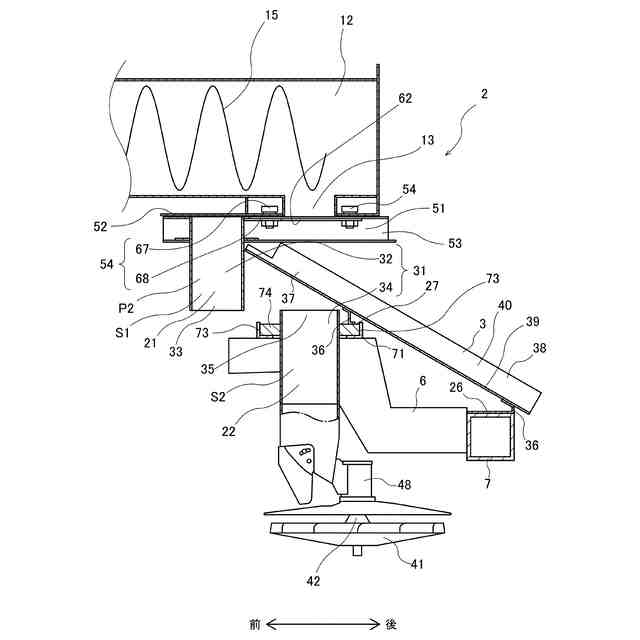

図１の散布車の後端部付近の構成例を示す断面図であり、上部シュータを第２位置に位置させ、排出シュータを設置した状態を示す図である。

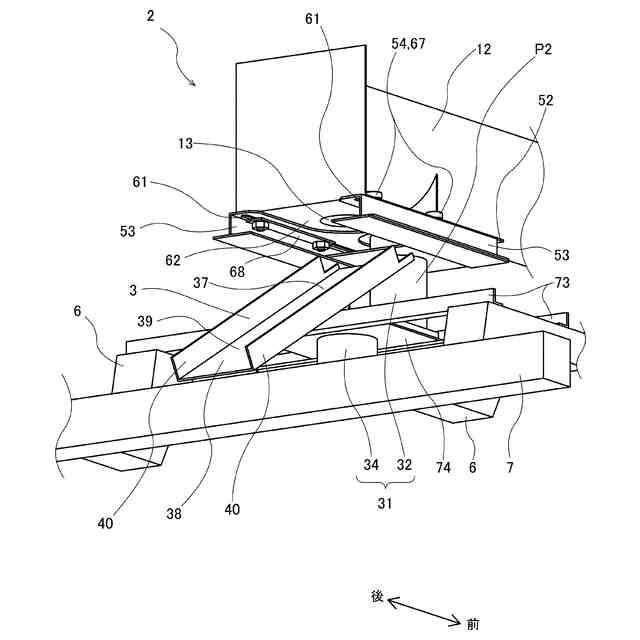

図１の散布車の後端部付近の構成例を示す斜視図であり、上部シュータを第２位置に位置させ、排出シュータを設置した状態を示す図である。
【発明を実施するための形態】
【００１０】
以下、実施の形態について、図面を参照しながら説明する。なお、以下の実施の形態によって本発明が限定されるものではない。また、以下では、全ての図を通じて、同一又は相当する要素には同一の参照符号を付して、その重複する説明を省略する。
（【００１１】以降は省略されています）
