公開番号2025133026
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024224321
出願日2024-12-19
発明の名称モジュールケースを含むバッテリモジュール及びこれを含むバッテリパック
出願人エスケーオンカンパニーリミテッド
代理人個人
主分類H01M 50/211 20210101AFI20250903BHJP(基本的電気素子)
要約【課題】製造の便宜性を向上させたバッテリーモジュールを提供する。また、溶接過程でモジュールケース及びセル組立体の破損が防止されたバッテリモジュールを提供する。

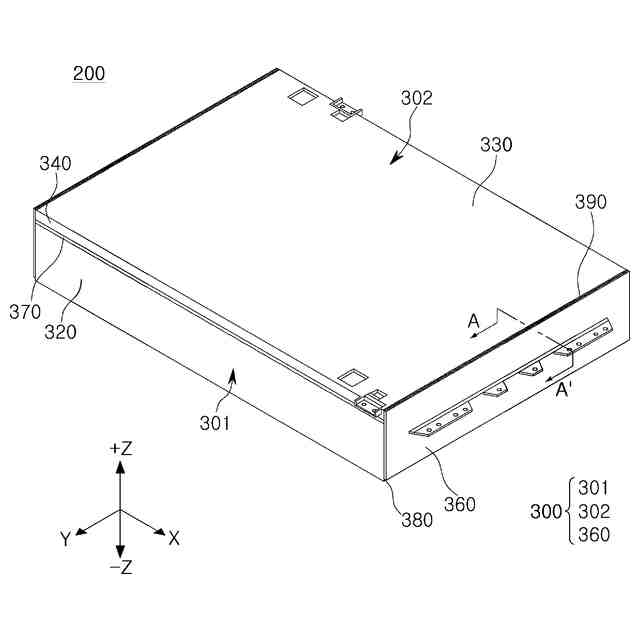

【解決手段】複数のバッテリセルを含むセル組立体及び上記セル組立体を収容するモジュールケース300を含むバッテリモジュール200が提供される。上記モジュールケースは、上記セル組立体を支持するメインプレート及び上記メインプレートから延びた側壁320を含む収容部301、上記セル組立体を覆い、第1方向に向かう第1面を含む上部プレート330、上記上部プレートから延び、上記側壁の一部を覆い、上記第1方向の反対である第2方向に向かう第2面を含む側壁カバー340、及び上記第2面に形成された案内溝を含むモジュールカバー302、及び上記側壁カバーの上記第2面と上記側壁を連結する第1接合部370を含むことができる。
【選択図】図2
特許請求の範囲【請求項１】
複数のバッテリセルを含むセル組立体；及び
前記セル組立体を収容するモジュールケースを含み、
前記モジュールケースは
前記セル組立体を支持するメインプレート及び前記メインプレートから延びた側壁を含む収容部；
前記セル組立体を覆い、第１方向に向かう第１面を含む上部プレート、前記上部プレートから延び、前記側壁の一部を覆い、前記第１方向の反対である第２方向に向かう第２面を含む側壁カバー、及び前記第２面に形成された案内溝を含むモジュールカバー；及び
前記側壁カバーの前記第２面と前記側壁を連結する第１接合部を含む、バッテリモジュール。
続きを表示（約 1,200 文字）【請求項２】
前記側壁カバーは、前記第２面に対して平行であり、前記案内溝の少なくとも一部を形成する陰影形成面を含み、
前記陰影形成面は、前記第１接合部と離隔した、請求項１に記載のバッテリモジュール。
【請求項３】
前記側壁は、前記側壁カバーによって形成され、少なくとも一部が前記案内溝を介して露出した案内領域及び前記案内領域と離隔し、前記モジュールカバーによって覆われていない露出領域を含み、
前記案内領域は第１明度を有し、前記露出領域は前記第１明度とは異なる第２明度を有する、請求項２に記載のバッテリモジュール。
【請求項４】
前記第１接合部は、複数の第１接合部を含み、
前記案内領域は、前記複数の第１接合部の間に位置する、請求項３に記載のバッテリモジュール。
【請求項５】
前記モジュールカバーの材料と前記収容部の材料は同じである、請求項１に記載のバッテリモジュール。
【請求項６】
前記モジュールケースは、前記セル組立体の少なくとも一部を覆い、前記側壁に垂直なエンドプレートを含み、
前記メインプレートは、第１厚さで形成された第１中心部及び前記第１中心部から延び、前記第１厚さよりも薄い第２厚さで形成された第１端部を含み、
前記エンドプレートは、第３厚さで形成された第２中心部及び前記第２中心部から延び、前記第３厚さよりも薄い第４厚さで形成された第２端部を含み、
前記モジュールケースは、前記第１端部及び前記第２端部を連結する第２接合部を含む、請求項１に記載のバッテリモジュール。
【請求項７】
前記第１端部は、少なくとも一部が前記第２中心部と対面する第１内側面及び前記第１内側面と垂直な第１接合面を含み、
前記第２端部は、前記第１中心部と対面する第２内側面、及び前記第２内側面及び前記第１接合面と垂直な第２接合面を含み、
前記第２接合部は、前記第１接合面及び前記第２接合面を連結する、請求項６に記載のバッテリモジュール。
【請求項８】
前記第２接合部は、前記第１接合面及び前記第２接合面に対して傾斜した溶接方向に沿って形成された、請求項７に記載のバッテリモジュール。
【請求項９】
前記上部プレートは、前記側壁カバーと連結された第１端部領域及び前記第１端部領域に垂直な第２端部領域を含み、
前記モジュールケースは、前記セル組立体の少なくとも一部を覆い、前記側壁に垂直なエンドプレート、及び前記上部プレートの前記第２端部領域と前記エンドプレートを連結する第３接合部を含む、請求項１に記載のバッテリモジュール。
【請求項１０】
前記エンドプレートは、前記第１方向に向かう第３面を含み、
前記第３接合部は、前記上部プレートの前記第１面及び前記エンドプレートの第３面を連結する、請求項９に記載のバッテリモジュール。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、モジュールケースを含むバッテリモジュール及びこれを含むバッテリパックに関するものである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
二次電池は、一次電池とは異なり、充電及び放電が可能であってデジタルカメラ、携帯電話、ノートブック、ハイブリッド自動車、電気自動車、電力貯蔵システム（ＥＳＳ；Ｅｎｅｒｇｙｓｔｏｒａｇｅｓｙｓｔｅｍ）などの様々な分野に適用されることができる。二次電池は、リチウムイオン電池、ニッケル－カドミウム電池、ニッケル－メタルハイドライド電池又はニッケル－水素電池であり得る。
【０００３】
二次電池は、柔軟性を有するポーチ型（ｐｏｕｃｈｔｙｐｅ）バッテリセルや剛性を有する角形または円筒形の缶型（ｃａｎｔｙｐｅ）バッテリセルから製造される。複数のバッテリセルは、積層された形態のセル組立体で形成されることができる。
【０００４】
セル組立体は、ケースの内部に配置されてバッテリモジュールを形成し、複数のバッテリモジュールは、パックハウジングの内部に配置されてバッテリパックを形成することができる。
【発明の概要】
【発明が解決しようとする課題】
【０００５】
バッテリモジュールは、セル組立体及びセル組立体を収容するモジュールケースを含むことができる。モジュールケースは、複数の部品（例：モジュールカバー、収容部、及びエンドプレート）を含むことができる。モジュールケースの部品は、互いに溶接されて製造されることができる。但し、モジュールカバー及び収容部が互いに同じ材質である場合、モジュールカバーと収容部との接触面（例：溶接部）の検出が容易でない場合がある。モジュールケースの溶接過程で発生した熱が意図しない地点に伝達されて、バッテリモジュールが破損する可能性がある。モジュールケースの部品間の隙間が形成されて、モジュールケースの耐久性が減少することがある。
【０００６】
本開示の一側面によると、製造の便宜性が向上したバッテリモジュールが提供されることができる。
【０００７】
本開示の一側面によると、溶接過程でモジュールケース及びセル組立体の破損が防止されたバッテリモジュールが提供されることができる。
【０００８】
本開示の一側面によると、モジュールケースの部品間の隙間が減少し、耐久性が増加したバッテリモジュールが提供されることができる。
【０００９】
本開示のバッテリモジュール及びバッテリパックは、電気自動車、バッテリ充電所、その他のバッテリを利用する太陽光発電、風力発電などのグリーン技術分野で広く適用されることができる。また、本開示のバッテリモジュール及びバッテリパックは、大気汚染及び温室ガスの放出を抑制して気候変化を防止するための環境にやさしい（ｅｃｏ－ｆｒｉｅｎｄｌｙ）電気自動車、及びハイブリッド自動車などに用いられることができる。
【課題を解決するための手段】
【００１０】
本開示のバッテリモジュールは、複数のバッテリセルを含むセル組立体、及び上記セル組立体を収容するモジュールケースを含むことができる。上記モジュールケースは、上記セル組立体を支持するメインプレート及び上記メインプレートから延びた側壁を含む収容部、上記セル組立体を覆い、第１方向に向かう第１面を含む上部プレート、上記上部プレートから延び、上記側壁の一部を覆い、上記第１方向の反対である第２方向に向かう第２面を含む側壁カバー、及び上記第２面に形成された案内溝を含むモジュールカバー、及び上記側壁カバーの上記第２面と上記側壁を連結する第１接合部を含むことができる。
（【００１１】以降は省略されています）
