公開番号2025130690
公報種別公開特許公報(A)
公開日2025-09-08
出願番号2024231857
出願日2024-12-27
発明の名称表示装置
出願人エルジーディスプレイカンパニーリミテッド
代理人園田・小林弁理士法人
主分類G09F 9/30 20060101AFI20250901BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】表示装置の製造工程及び製造コストを低減することができる。
【解決手段】本明細書の一実施例に係る表示装置は、複数の上部パッドを含む第1基板、複数の下部パッドを含む第1基板、及び複数の上部パッドと複数の下部パッドを連結する複数のサイド配線を含み、複数の下部パッドそれぞれは、第2基板の下部に配置される第1下部パッド電極、第1下部パッド電極の下部に配置される第1絶縁層、第1絶縁層の下部に配置される第2下部パッド電極、第2下部パッド電極の下部に配置される第3下部パッド電極、及び第3下部パッド電極の下部に配置される第2絶縁層を含み、第3下部パッド電極は、透明導電物質からなる。
【選択図】図7b
特許請求の範囲【請求項１】

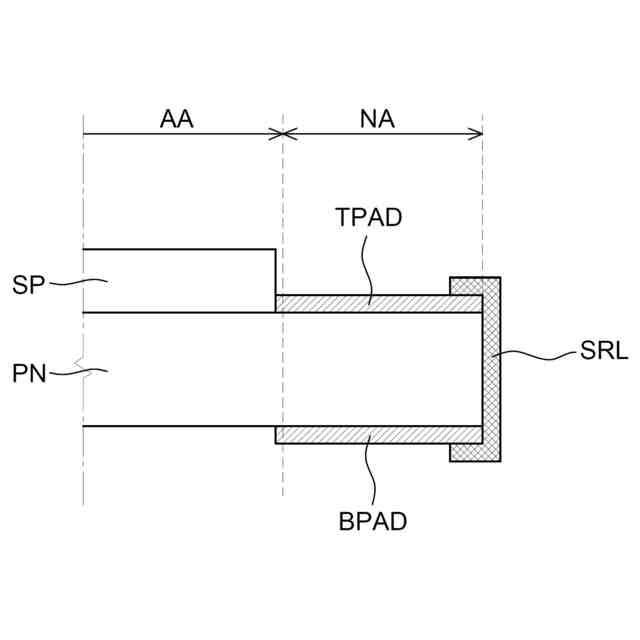

複数の上部パッドを含む第１基板、
複数の下部パッドを含む第２基板、並びに
前記複数の上部パッドと前記複数の下部パッドを連結する複数のサイド配線、を含み、

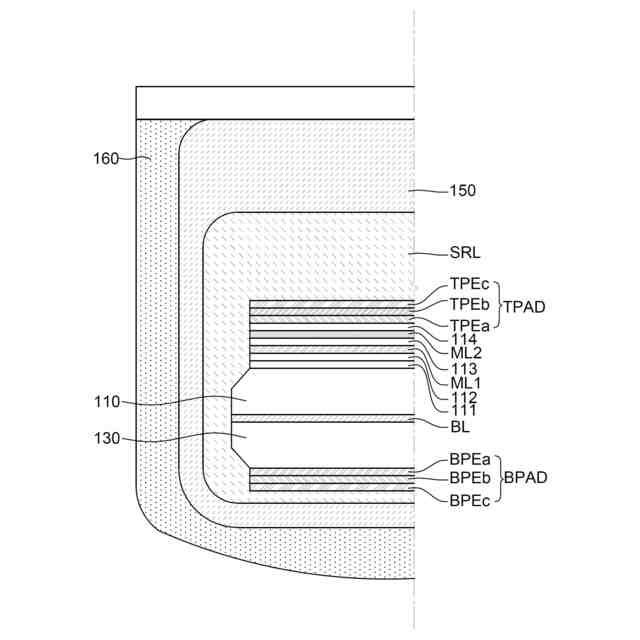

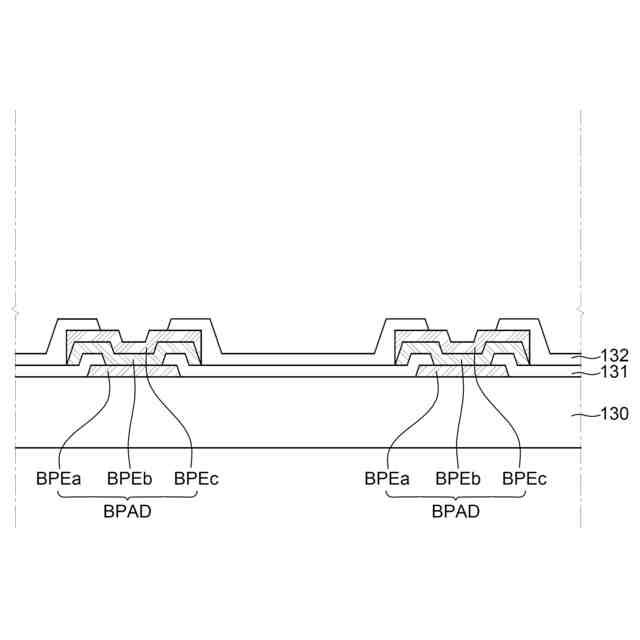

前記複数の下部パッドのそれぞれは、
前記第２基板の下部に配置された第１下部パッド電極、
前記第１下部パッド電極の下部に配置された第１絶縁層、
前記第１絶縁層の下部に配置された第２下部パッド電極、
前記第２下部パッド電極の下部に配置された第３下部パッド電極、及び
前記第３下部パッド電極の下部に配置された第２絶縁層、を含み、
前記第３下部パッド電極は、透明導電物質からなる、表示装置。
続きを表示（約 1,000 文字）【請求項２】
前記第３下部パッド電極と前記第２下部パッド電極は、完全に重畳する、請求項１に記載の表示装置。
【請求項３】
前記第１絶縁層及び前記第２絶縁層は、無機絶縁層であり、
前記第２絶縁層は、前記第３下部パッド電極の一部を開放させる、請求項１に記載の表示装置。
【請求項４】
前記第３下部パッド電極は、前記複数のサイド配線と接触する、請求項３に記載の表示装置。
【請求項５】
前記複数の下部パッドは、
前記第２基板の第１エッジに配置された複数の第１下部パッド、及び
前記第２基板の第２エッジに配置された複数の第２下部パッド、を含み、
前記複数の第１下部パッドには、高電位電源電圧が印加され、
前記複数の第２下部パッドには、低電位電源電圧が印加される、請求項１に記載の表示装置。
【請求項６】
前記複数の上部パッドは、複数の第１上部パッド及び複数の第２上部パッドを含み、
前記複数のサイド配線は、
前記複数の第１上部パッドと前記複数の第１下部パッドを連結する複数の第１サイド配線、及び
前記複数の第２上部パッドと前記複数の第２下部パッドを連結する複数の第２サイド配線、を含む、請求項５に記載の表示装置。
【請求項７】
前記第２基板に配置された低電位電源配線、高電位電源配線及び複数のデータ配線をさらに含み、
前記複数のデータ配線は、前記高電位電源配線の一部と重畳する、請求項１に記載の表示装置。
【請求項８】
前記高電位電源配線と前記低電位電源配線との間に配置された複数のフレキシブルフィルム、及び
前記高電位電源配線の上部に配置され、前記高電位電源配線と接触する複数の補助高電位電源配線、をさらに含み、
前記複数の補助高電位電源配線のそれぞれは、前記複数のフレキシブルフィルムのそれぞれと交互に配置される、請求項７に記載の表示装置。
【請求項９】
前記高電位電源配線は、前記第１下部パッド電極と同じ物質からなり、
前記複数の補助高電位電源配線は、前記第２下部パッド電極及び前記第３下部パッド電極と同じ物質からなる、請求項８に記載の表示装置。
【請求項１０】
前記複数の補助高電位電源配線のそれぞれの幅は、前記低電位電源配線と隣接するほど大きくなる、請求項８に記載の表示装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本明細書は、表示装置に関し、より詳細には、ＬＥＤ（ＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｏｄｅ）を用いた表示装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
コンピュータのモニタやＴＶ、携帯電話等に使用される表示装置には、自ら光を発光する有機発光表示装置（ＯｒｇａｎｉｃＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｓｐｌａｙ；ＯＬＥＤ）等と、別途の光源を要する液晶表示装置（ＬｉｑｕｉｄＣｒｙｓｔａｌＤｉｓｐｌａｙ；ＬＣＤ）等がある。
【０００３】
表示装置は、コンピュータのモニタ及びＴＶだけではなく、個人携帯機器までその適用範囲が多様になっており、広い表示面積を有しながらも減少した体積及び重さを有する表示装置についての研究が進行している。
【０００４】
また、近年は、ＬＥＤ（ＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｏｄｅ）を含む表示装置が次世代の表示装置として注目を集めている。ＬＥＤは、有機物質でない無機物質からなるので、信頼性に優れ、液晶表示装置や有機発光表示装置に比して寿命が長い。また、ＬＥＤは、点灯速度が速いだけではなく、発光効率に優れ、耐衝撃性が強くて安定性に優れ、高輝度の映像を表示することができる。
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本明細書が解決しようとする課題は、製造工程及び製造コストが低減された表示装置を提供することである。
【０００６】
本明細書が解決しようとする他の課題は、断線経路を低減して不良の問題が低減された表示装置を提供することである。
【０００７】
本明細書が解決しようとするまた他の課題は、寄生キャパシタの発生が低減された表示装置を提供することである。
【０００８】
本明細書の課題は、以上において言及した課題に制限されず、言及されていないまた他の課題は、下記の記載から当業者に明確に理解され得るだろう。
【課題を解決するための手段】
【０００９】
本明細書の一実施例に係る表示装置は、複数の上部パッドを含む第１基板、複数の下部パッドを含む第１基板、及び複数の上部パッドと複数の下部パッドを連結する複数のサイド配線を含み、複数の下部パッドそれぞれは、第２基板の下部に配置される第１下部パッド電極、第１下部パッド電極の下部に配置される第１絶縁層、第１絶縁層の下部に配置される第２下部パッド電極、第２下部パッド電極の下部に配置される第３下部パッド電極、及び第３下部パッド電極の下部に配置される第２絶縁層を含み、第３下部パッド電極は、透明導電物質からなり得る。
【００１０】
その他の実施例の具体的な事項は、詳細な説明及び図面に含まれている。
（【００１１】以降は省略されています）
