公開番号2025130223
公報種別公開特許公報(A)
公開日2025-09-08
出願番号2024027244
出願日2024-02-27
発明の名称電気光学装置および電子機器
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類G09F 9/00 20060101AFI20250901BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】データ線の狭ピッチ化を図る。
【解決手段】データ線14はX方向に沿って配列する場合に、ある列のデータ14に対応するトランスミッションゲートTrsのトランジスターP1は、上記列に対しX方向で隣り合うデータ14に対応するトランスミッションゲートTrsのトランジスターN1とX方向で隣り合い、ある列のデータ14に対応するトランスミッションゲートTrsのトランジスターN1は、上記列に対しX方向で隣り合うデータ14に対応するトランスミッションゲートTrsのトランジスターP1とX方向で隣う。
【選択図】図8
特許請求の範囲【請求項１】
ｋ（ｋは２以上の整数）毎にグループ化されたデータ線と、
画素の階調に応じたデータ信号が、前記ｋ本毎のグループに対応して出力されるデータ信号線と、
前記データ線に一対一に対応して設けられたトランスミッションゲートと、
を有し、
前記トランスミッションゲートは、
入力端が前記データ信号線に接続され、出力端が前記データ線に接続され、正論理の選択信号および負論理の選択信号に基づいて前記入力端と前記出力端との間における導通状態が規定され、
前記正論理の選択選号がゲートノードに供給される第１導電型の第１トランジスターと、前記負論理の選択信号がゲートノードに供給される第２導電型の第２トランジスターと、
を含み、
前記データ線は、
第１データ線と、前記第１データ線に第１方向で隣り合う第２データ線と、を含み、
前記トランスミッションゲートは、
前記第１データ線に対応して設けられる第１トランスミッションゲートと、
前記第２データ線に対応して設けられる第２トランスミッションゲートと、
を含み、
前記データ線の配列方向を第１方向としたとき、
前記第１トランスミッションゲートの前記第１トランジスターは、前記第２トランスミッションゲートの前記第２トランジスターに前記第１方向で隣り合い、
前記第１トランスミッションゲートの前記第２トランジスターは、前記第２トランスミッションゲートの前記第１トランジスターに前記第１方向で隣り合い、
前記第１トランジスターのチャネル長と、前記第２トランジスターのチャネル長とは異なる
電気光学装置。
続きを表示（約 950 文字）【請求項２】
前記第１トランジスターのチャネル長は、前記第２トランジスターのチャネル長よりも短い
請求項１に記載の電気光学装置。
【請求項３】
前記データ線の延在方向を第２方向としたとき、
前記第１データ線に対応する第１トランスミッションゲートの前記第１トランジスターおよび前記第２トランジスターは前記第２方向に沿って配置され、
前記第２データ線に対応する第２トランスミッションゲートの前記第２トランジスターおよび前記第１トランジスターは前記第２方向に沿って配置される
請求項１に記載の電気光学装置。
【請求項４】
前記第１トランジスターのゲートノードに前記正論理の選択信号を供給する第１否定回路を含み、
前記第１否定回路は、
前記第１導電型の第３トランジスターと、前記第２導電型の第４トランジスターと、
を含み、
前記第１データ線に対応する第１否定回路の前記第３トランジスターは、前記第２データ線に対応する第１否定回路の前記第４トランジスターに前記第１方向で隣り合い、
前記第１データ線に対応する第１否定回路の前記第４トランジスターは、前記第２データ線に対応する第１否定回路の前記第３トランジスターに前記第１方向で隣り合う
請求項１に記載の電気光学装置。
【請求項５】
前記第２トランジスターのゲートノードに前記負論理の選択信号を供給する第２否定回路を含み、
前記第２否定回路は、
前記第１導電型の第５トランジスターと、前記第２導電型の第６トランジスターと、
を含み、
前記第１データ線に対応する第２否定回路の前記第５トランジスターは、前記第２データ線に対応する第２否定回路の前記第６トランジスターに前記第１方向で隣り合い、
前記第１データ線に対応する第２否定回路の前記第６トランジスターは、前記第２データ線に対応する第２否定回路の前記第５トランジスターに前記第１方向で隣り合う
請求項１に記載の電気光学装置。
【請求項６】
請求項１乃至５のいずれかに記載の電気光学装置を有する電子機器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電気光学装置および電子機器に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
デマルチプレクサ方式の電気光学装置では、データ線が複数本毎にグループ化され、各グループに対応して設けられたデータ信号線に供給されたデータ信号がスイッチング素子によって各データ線に分配される。このような電気光学装置において、データ線に対するデータ信号の書き込み速度を向上するために、スイッチング素子をＰチャネル型トランジスターとＮチャネル型トランジスターとを並列させて相補的に接続した技術が提案されている（特許文献１参照）。
【０００３】
上記スイッチング素子を並列させた場合、Ｐチャネル型トランジスターとＮチャネル型トランジスターとの特性、特に、オン抵抗が揃っていないと、表示ムラの原因になる。トランジスターの特性を揃えるために、Ｐチャネル型とＮチャネル型とおいてトランジスターサイズで調整することが考えられる。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－１４００５６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、トランジスターサイズを調整すると、トランジスターの配列において無駄なスペースが生じて、データ線の配列ピッチの狭小化や、装置自体の小型化を図ることができない、という課題がある。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本開示の一態様に係る電気光学装置は、ｋ（ｋは２以上の整数）毎にグループ化されたデータ線と、画素の階調に応じたデータ信号が、前記ｋ本毎のグループに対応して出力されるデータ信号線と、前記データ線に一対一に対応して設けられたトランスミッションゲートと、を有し、前記トランスミッションゲートは、入力端が前記データ信号線に接続され、出力端が前記データ線に接続され、正論理の選択信号および負論理の選択信号に基づいて前記入力端と前記出力端との間における導通状態が規定され、前記正論理の選択選号がゲートノードに供給される第１導電型の第１トランジスターと、前記負論理の選択信号がゲートノードに供給される第２導電型の第２トランジスターと、を含み、前記データ線は、第１データ線と、前記第１データ線に第１方向で隣り合う第２データ線と、を含み、前記トランスミッションゲートは、前記第１データ線に対応して設けられる第１トランスミッションゲートと、前記第２データ線に対応して設けられる第２トランスミッションゲートと、を含み、前記データ線の配列方向を第１方向としたとき、前記第１トランスミッションゲートの前記第１トランジスターは、前記第２トランスミッションゲートの前記第２トランジスターに前記第１方向で隣り合い、前記第１トランスミッションゲートの前記第２トランジスターは、前記第２トランスミッションゲートの前記第１トランジスターに前記第１方向で隣り合い、前記第１トランジスターのチャネル長と、前記第２トランジスターのチャネル長とは異なる。
【図面の簡単な説明】
【０００７】
実施形態に係る電気光学装置を示す斜視図である。
電気光学層値の構成を示すブロック図である。

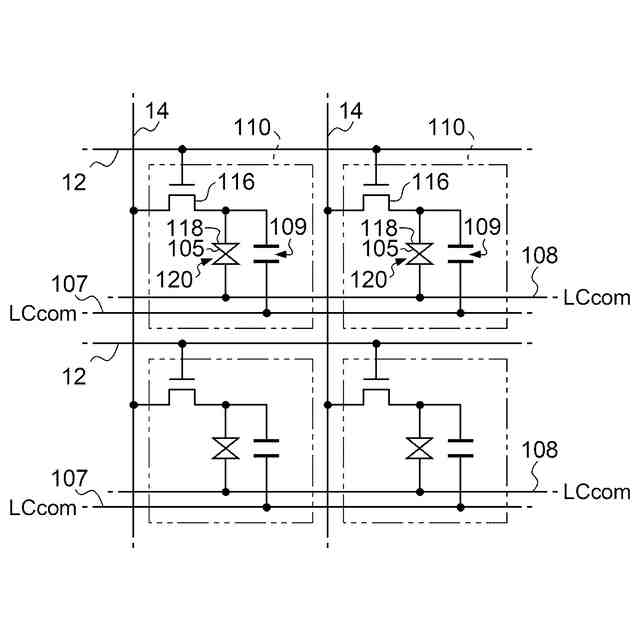

電気光学装置における画素回路の構成を示す図である。
電気光学装置における各部の配置を示す図である。

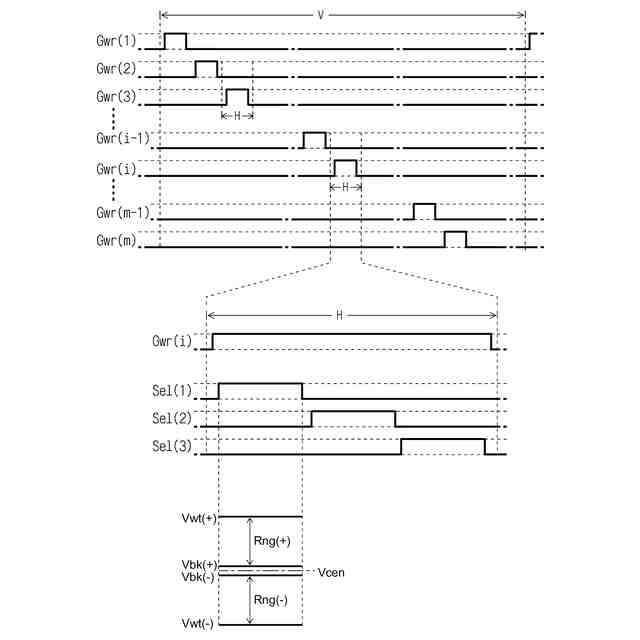

電気光学装置の動作を説明するための図である。

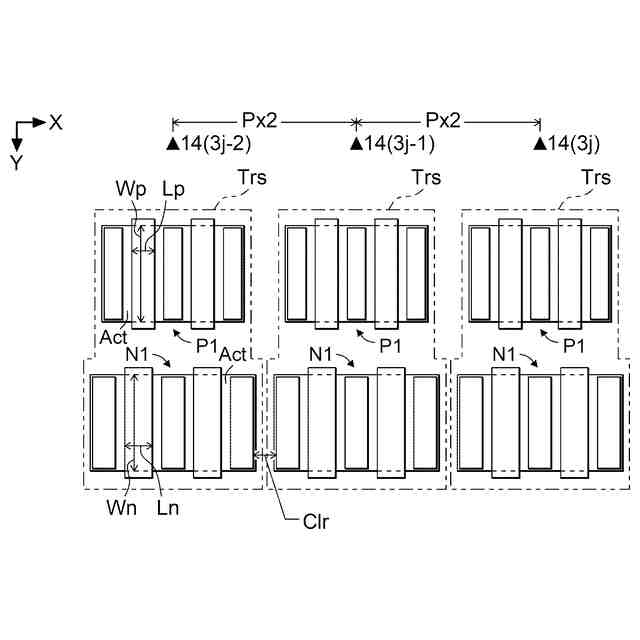

比較例に係る電気光学装置のトランスミッションゲートにおけるトランジスター配列を示す図である。

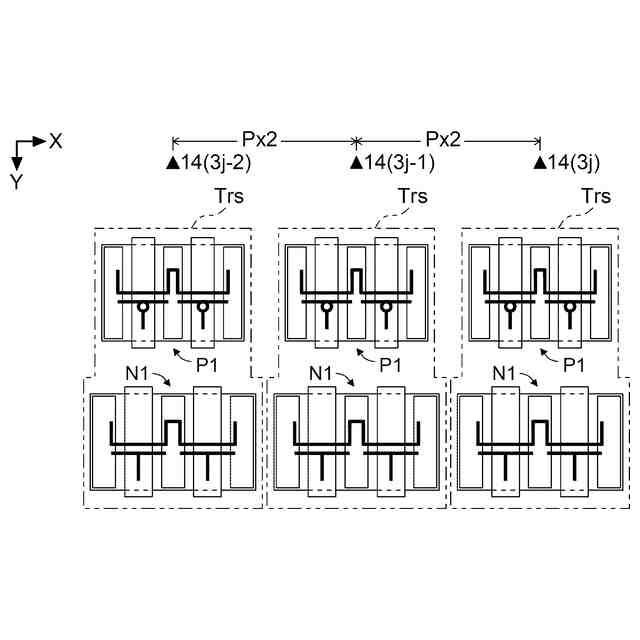

トランジスターの配列における等価回路を示す図である。

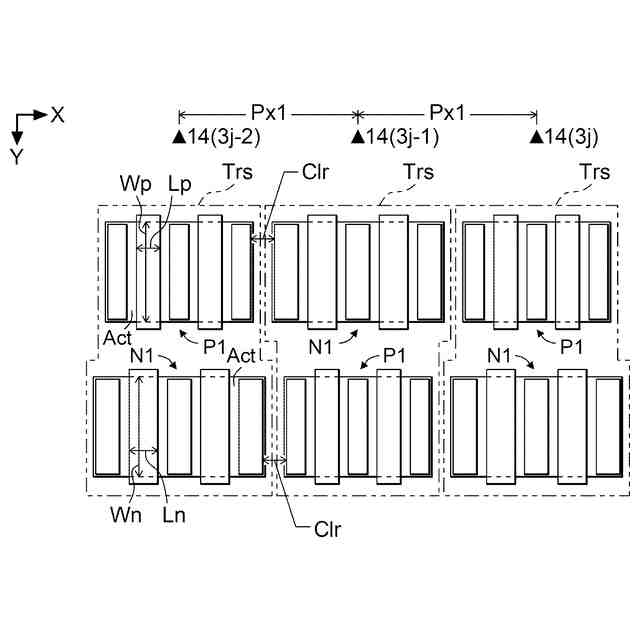

実施形態に係る電気光学装置のトランスミッションゲートにおけるトランジスター配列を示す図である。

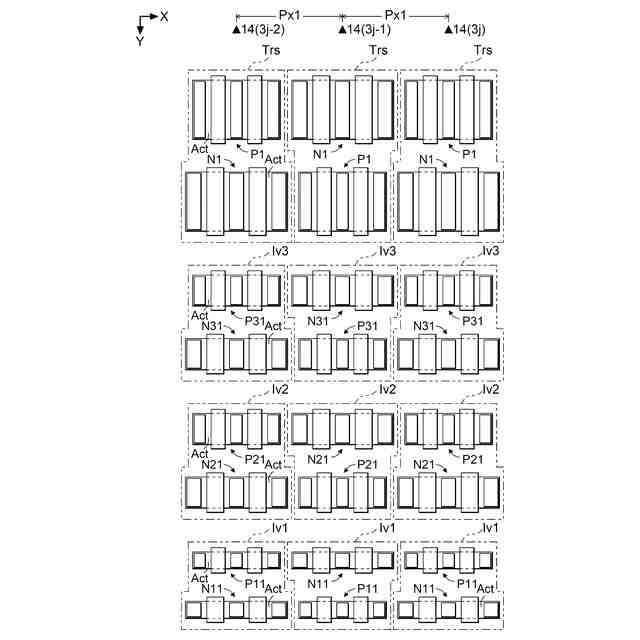

実施形態に係る電気光学装置のＮＯＴ回路を構成するトランジスターの配列を示す図である。
実施形態に係る電気光学装置を適用した投射型表示装置を示す図である。
【発明を実施するための形態】
【０００８】
以下、実施形態に係る投射型表示装置について図面を参照して説明する。なお、各図において、各部の寸法および縮尺は、実際のものと適宜に異ならせてある。また、以下に述べる実施の形態は、好適な具体例であるから、技術的に好ましい種々の限定が付されているが、本開示の範囲は、以下の説明において特に本開示を限定する旨の記載がない限り、これらの形態に限られるものではない。
【０００９】

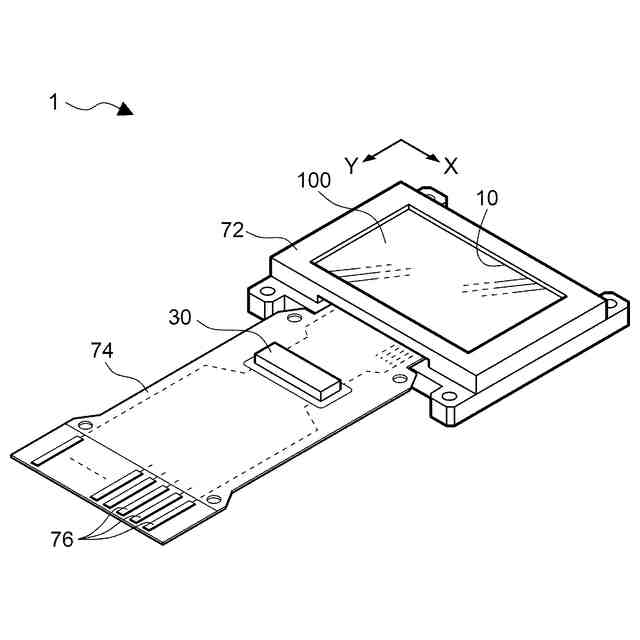

図１は、実施形態に係る電気光学装置１００を含むモジュール１の構成を示す斜視図である。
電気光学装置１００は、例えば、投射型表示装置のライトバルブとして用いられる透過型の液晶パネルである。電気光学装置１００は、矩形形状の表示領域１０で開口する枠状のケース７２に収納される。電気光学装置１００には、ＦＰＣ基板７４の一端が接続されている。なお、ＦＰＣは、Flexible Printed Circuitsの略語である。ＦＰＣ基板７４の他端には、複数の端子７６が設けられて、図示省略された上位回路に接続される。
【００１０】
ＦＰＣ基板７４には、半導体チップの表示制御回路３０がフェイスダウンボンディングによって実装されるとともに、上位回路から複数の端子７６を介して映像データが同期信号に同期して供給される。映像データとは、表示すべき画像における画素の階調を例えば８ビットで規定する。
（【００１１】以降は省略されています）
