特許ウォッチ

公開番号2025130879
公報種別公開特許公報(A)
公開日2025-09-09
出願番号2024028239
出願日2024-02-28
発明の名称プロジェクター
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類G03B 21/00 20060101AFI20250902BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】投写された拡大像の色再現性が低下を抑制するプロジェクターを提供する。
【解決手段】プロジェクターP1は、第1色光を出射する第1発光素子、および、第1発光素子からの第1色光の一部を第2色光に変換する第1波長変換部を備え、第1色光と第2色光を含む第3色光を出射する第1光源装置と、第1光源装置からの出射された第3色光が入射する第1入射端部、第1入射端部から入射した第3色光が出射する第1出射端部、第1入射端部から入射した第3色光を内面で反射する第1反射面を備える第1導光素子と、第1導光素子の出射側に配置され、第3色光のうち第1波長の色光を透過するとともに第3色光のうち第2波長の色光を第1導光素子に向けて反射する第1フィルターと、第1波長の色光を変調して投写画像を形成する第1光変調素子と、投写画像を拡大像として投写する投写レンズと、を備える。
【選択図】図1
特許請求の範囲【請求項１】
第１色光を出射する第１発光素子、および、前記第１発光素子からの前記第１色光の一部を第２色光に変換する第１波長変換部を備え、前記第１色光と前記第２色光を含む第３色光を出射する第１光源装置と、
前記第１光源装置からの出射された前記第３色光が入射する第１入射端部、前記第１入射端部から入射した前記第３色光が出射する第１出射端部、前記第１入射端部から入射した前記第３色光を内面で反射する第１反射面を備える第１導光素子と、
前記第１導光素子の出射側に配置され、前記第３色光のうち第１波長の色光を透過するとともに前記第３色光のうち第２波長の色光を前記第１導光素子に向けて反射する第１フィルターと、
前記第１波長の色光を変調して投写画像を形成する第１光変調素子と、
前記投写画像を拡大像として投写する投写レンズと、
を備えることを特徴とするプロジェクター。
続きを表示（約 1,300 文字）【請求項２】
前記第１導光素子と前記第１光変調素子との間に配置され、前記第１導光素子から出射した前記第１波長の色光を平行化する第１平行化素子を、さらに備えることを特徴とする請求項１に記載のプロジェクター。
【請求項３】
前記第１フィルターは、前記第１平行化素子の入射面に配置されていることを特徴とする請求項２に記載のプロジェクター。
【請求項４】
前記第１平行化素子と前記第１光変調素子との間に配置され、前記第１波長の色光に含まれる偏光成分のうち第１偏光成分を透過し、第２偏光成分を反射する第１偏光素子を、さらに備え、
前記第１フィルターは、前記第１偏光素子の入射面に配置されていることを特徴とする請求項２に記載のプロジェクター。
【請求項５】
前記第１平行化素子と前記第１光変調素子との間に配置され、前記第１波長の色光に含まれる偏光成分のうち第１偏光成分を透過し、第２偏光成分を反射する第１偏光素子を、さらに備え、
前記第１フィルターは、前記第１光変調素子の入射面に配置されていることを特徴とする請求項２に記載のプロジェクター。
【請求項６】
前記第１色光は、青色光であり、
前記第３色光は、白色光であり、
前記第２波長の色光は、青色光と緑色光との間の第１中間色光を含むことを特徴とする請求項１から５のうち何れか一項に記載のプロジェクター。
【請求項７】
前記第３色光とは異なる第４色光を出射する第２光源装置と、
前記第３色光および前記第４色光とは異なる第５色光を出射する第３光源装置と、
前記第２光源装置からの出射された前記第４色光が入射する第２入射端部、前記第２入射端部から入射した前記第４色光が出射される第２出射端部、前記第２入射端部から入射した前記第４色光を内面で反射する第２反射面を備える第２導光素子と、
前記第３光源装置からの出射された前記第５色光が入射する第３入射端部、前記第３入射端部から入射した前記第５色光が出射される第３出射端部、前記第３入射端部から入射した前記第５色光を内面で反射する第３反射面を備える第３導光素子と、
前記第４色光を変調して投写画像を形成する第２光変調素子と、
前記第５色光を変調して投写画像を形成する第３光変調素子と、
をさらに備えることを特徴とする請求項１から５のうち何れか一項に記載のプロジェクター。
【請求項８】
前記第１色光は、青色光であり、
前記第２色光は、緑色光であり、
前記第２波長の色光は、青色光であることを特徴とする請求項７に記載のプロジェクター。
【請求項９】
前記第１導光素子の光軸に対して垂直な面で、前記第１導光素子を切断したときの断面形状は矩形であることを特徴とする請求項１に記載のプロジェクター。
【請求項１０】
前記第１出射端部に形成される第１出射面は、前記第１入射端部に形成される第１入射面より大きいことを特徴とする請求項９に記載のプロジェクター。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、プロジェクターに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
光源装置として発光ダイオードを用いたプロジェクターは、特許文献１に記載されている。同文献のプロジェクターは、３つの発光ダイオードと、３つ発光ダイオードのそれぞれ対応した３つの光変調素子と、３つの光変調素子からの出射した各変調光を１つの変調光に合成するダイクロイックプリズムと、合成された変調光を拡大像として投写する投写レンズと、を備える。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－１８０９６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
発光ダイオードは、第１色光を出射する発光素子と、発光素子からの第１色光の一部を第２色光に変換する光変換部と、を備える場合がある。この発光ダイオードは、第１色光と第２色光を含む第３色光を出射する。ここで、例えば、発光ダイオードが第３色として緑色光を出射する場合、発光素子は、第１色光として青色光を出射する。光変換部は、蛍光層であり、青色光の一部を第２色光として緑色光に変換する。この第３色光としての緑色光には、緑色光および青色光の間の波長帯の中間色光や、緑色光および赤色光の波長帯の中間色光などの不要な波長帯の色光を含む場合がある。このように、第１色光と第１色光を変換した第２色光とを含む第３色光に不要な波長帯の色光が含まれる場合には、プロジェクターによって投写された拡大像の色再現性が低下するという問題がある。
【課題を解決するための手段】
【０００５】
上記の課題を解決するために、本発明のプロジェクターは、第１色光を出射する第１発光素子、および、前記第１発光素子からの前記第１色光の一部を第２色光に変換する第１波長変換部を備え、前記第１色光と前記第２色光を含む第３色光を出射する第１光源装置と、前記第１光源装置からの出射された前記第３色光が入射する第１入射端部、前記第１入射端部から入射した前記第３色光が出射する第１出射端部、前記第１入射端部から入射した前記第３色光を内面で反射する第１反射面を備える第１導光素子と、前記第１導光素子の出射側に配置され、前記第３色光のうち第１波長の色光を透過するとともに前記第３色光のうち第２波長の色光を前記第１導光素子に向けて反射する第１フィルターと、前記第１波長の色光を変調して投写画像を形成する第１光変調素子と、前記投写画像を拡大像として投写する投写レンズと、を備えることを特徴とする。
【図面の簡単な説明】
【０００６】
実施形態１のプロジェクターの要部の概略図である。

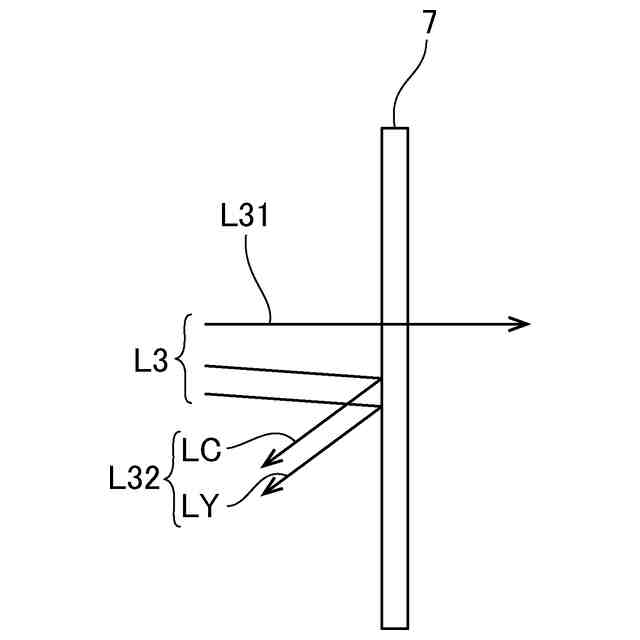

第１フィルターの機能を説明する図である。

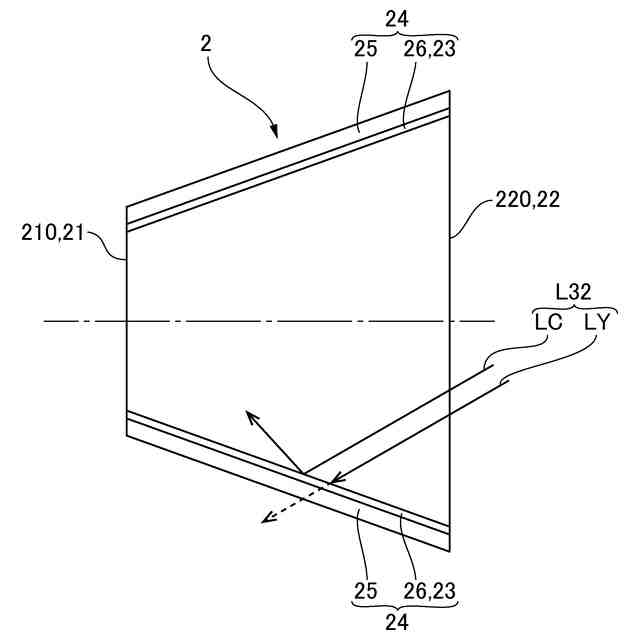

第１導光素子を構成するフレーム部材を説明する図である。
実施形態１の変形例１のプロジェクターの要部の概略図である。
実施形態１の変形例２のプロジェクターの要部の概略図である。

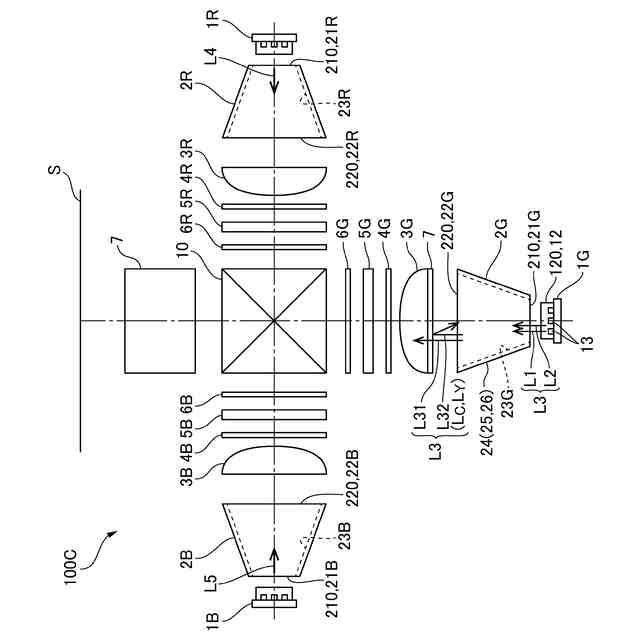

実施形態２のプロジェクターの要部を示す説明図である。
【発明を実施するための形態】
【０００７】
以下に図面を参照して、本発明の実施形態に係るプロジェクターを説明する。
【０００８】
（実施形態１）

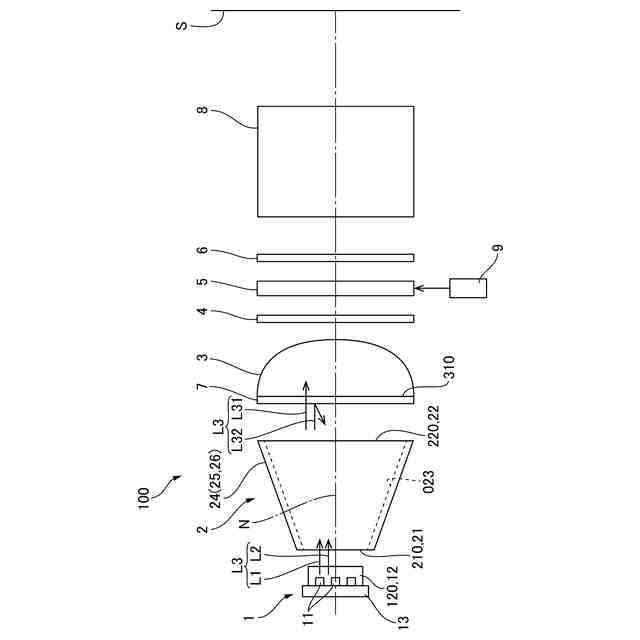

図１は、実施形態１のプロジェクター１００の要部の概略図である。図２は、第１フィルター７の機能を説明する図である。図１に示すように、プロジェクター１００は、スクリーンＳに拡大像を投写する。プロジェクター１００は、第１光源装置１と、第１導光素子２と、第１フィルター７と、第１平行化素子３と、第１偏光素子４と、第１光変調素子５と、第２偏光素子６と、投写レンズ８と、制御部９と、を備える。
【０００９】
第１光源装置１は、第１色光Ｌ１を出射する第１発光素子１１と、第１発光素子１１からの第１色光Ｌ１の一部を第２色光Ｌ２に変換する第１波長変換部１２と、を備える。第１光源装置１は、第１色光Ｌ１と第２色光Ｌ２とを含む第３色光Ｌ３を出射する。
【００１０】
第１発光素子１１は、ＬＥＤ素子である。本形態では、第１発光素子１１は、第１色光Ｌ１として青色光を出射する。青色光の波長帯は、例えば、４２０ｎｍ～４９０ｎｍである。
（【００１１】以降は省略されています）
