公開番号2025129646
公報種別公開特許公報(A)
公開日2025-09-05
出願番号2024026417
出願日2024-02-26
発明の名称固相接合装置および固相接合装置の制御方法
出願人株式会社ダイヘン
代理人弁理士法人深見特許事務所
主分類B23K 20/00 20060101AFI20250829BHJP(工作機械;他に分類されない金属加工)
要約【課題】接着剤を介して厚み方向に重ねられた第1ワークおよび第2ワークの接合の品質を向上させる。
【解決手段】
制御装置30は、第1押圧部材11および第2押圧部材12によって第1ワークW1および第2ワークW2を押圧して、第1ワークW1と第2ワークW2とを接触させる押圧処理を実行する。さらに、制御装置30は、押圧処理の後、第1電極21および第2電極22に電力を供給するとともに、第1押圧部材11および第2押圧部材12によって第1ワークW1および第2ワークW2をさらに押圧することにより、第1ワークW1および第2ワークW2を固相状態で接合させる。
【選択図】図1
特許請求の範囲【請求項１】
第１ワークおよび第２ワークを固相状態で接合させるための固相接合装置であって、
厚み方向において前記第１ワークおよび前記第２ワークの間に接着剤が介在されており、
前記固相接合装置は、
前記第１ワークおよび前記第２ワークを前記厚み方向に押圧する一対の押圧部材と、
前記一対の押圧部材の周囲にそれぞれ配置された一対の電極と、
制御装置とを備え、
前記制御装置は、
前記一対の押圧部材によって前記第１ワークおよび前記第２ワークを押圧して、前記一対の押圧部材による押圧個所において前記第１ワークと前記第２ワークとを接触させる押圧処理を実行し、
前記押圧処理の後、前記一対の電極に電力を供給するとともに、前記一対の押圧部材によって前記第１ワークおよび前記第２ワークをさらに押圧することにより、前記第１ワークおよび前記第２ワークを固相状態で接合させる、固相接合装置。
続きを表示（約 1,000 文字）【請求項２】
前記押圧処理は、前記接着剤のうち前記一対の押圧部材による押圧個所に対向する接着剤部分を他の場所に移動させることにより前記第１ワークと前記第２ワークとを接触させる処理である、請求項１に記載の固相接合装置。
【請求項３】
前記固相接合装置に適用されるワークは、
前記第１ワークおよび前記第２ワークの間に前記接着剤が介在されている接着ワークと、
前記第１ワークおよび前記第２ワークの間に前記接着剤が介在されていない非接着ワークとを含み、
前記制御装置は、前記接着ワークにおける前記第１ワークおよび前記第２ワークを固相状態で接合させる場合に、前記非接着ワークにおける前記第１ワークおよび前記第２ワークを固相状態で接合させる場合よりも、前記一対の電極への供給電力量を小さくする、請求項１または請求項２に記載の固相接合装置。
【請求項４】
前記制御装置は、前記ワークが、前記接着ワークおよび前記非接着ワークのうちのいずれであるかをユーザの入力に応じて判断する、請求項３に記載の固相接合装置。
【請求項５】
前記制御装置は、前記接着剤の特性に応じて、前記一対の押圧部材による押圧力、および前記一対の電極への供給電力量の少なくとも一方を制御する、請求項１に記載の固相接合装置。
【請求項６】
前記接着剤の特性は前記接着剤の厚さを含み、
前記制御装置は、前記接着剤の厚さが厚いほど、前記一対の押圧部材による押圧力を大きくする、請求項５に記載の固相接合装置。
【請求項７】
前記接着剤の特性は前記接着剤の粘度を含み、
前記制御装置は、前記接着剤の粘度が大きいほど、前記一対の押圧部材による押圧力を大きくする、請求項５に記載の固相接合装置。
【請求項８】
前記接着剤の特性は前記接着剤の耐熱温度を含み、
前記制御装置は、前記接着剤の耐熱温度が高いほど、前記一対の電極への供給電力量を大きくする、請求項５に記載の固相接合装置。
【請求項９】
前記接着剤の特性は前記接着剤の硬化温度を含み、
前記制御装置は、前記接着剤の硬化温度が高いほど、前記一対の電極への供給電力量を大きくする、請求項５に記載の固相接合装置。
【請求項１０】
前記制御装置は、ユーザの入力により前記接着剤の特性を取得する、請求項５～請求項９のいずれか１項に記載の固相接合装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、固相接合装置および固相接合装置の制御方法に関し、より特定的には第１ワークと第２ワークとを固相状態で接合する固相接合装置および固相接合装置の制御方法に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
たとえば、特開平８－１１８０３１号公報には、ウエルドボンド法を用いた溶接装置が開示されている。この溶接装置は、ワークのスポット溶接を行う。このワークは、２枚の板と、該２枚の板の間に介在された接着剤とを有する。この溶接装置は、１対の電極でワークを挟みこんで、該１対の電極がワークに対して通電することにより２枚の板の抵抗溶接を行う。そして、溶接装置は、接着剤が硬化するように加熱することにより接着剤を硬化させる。
【先行技術文献】
【特許文献】
【０００３】
特開平８－１１８０３１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記の溶接装置では、ワークのスポット溶接を実行するために、一対の電極間の通電経路が確保され難いという問題が生じ得る。通電経路の確保のために、たとえば、導電性を有する接着剤を使用して通電経路を確保する構成が考えられる。しかしながら、この構成が採用されたとしても、上記の溶接装置では、接着剤が硬化するように加熱することから、接着剤の燃焼またはガス化により接合品質が低下するという問題が生じ得る。
【０００５】
本開示の目的は、接着剤を介して厚み方向に重ねられた第１ワークおよび第２ワークの接合の品質を向上させることである。
【課題を解決するための手段】
【０００６】
本開示の固相接合装置は、第１ワークおよび第２ワークを固相状態で接合させるための装置である。厚み方向において第１ワークおよび第２ワークの間に接着剤が介在されている。固相接合装置は、第１ワークおよび第２ワークを厚み方向に押圧する一対の押圧部材と、一対の押圧部材の周囲にそれぞれ配置された一対の電極と、制御装置とを備える。制御装置は、記一対の押圧部材によって第１ワークおよび第２ワークを押圧して、一対の押圧部材による押圧個所において第１ワークと第２ワークとを接触させる押圧処理を実行する。さらに、制御装置は、押圧処理の後、一対の電極に電力を供給するとともに、一対の押圧部材によって第１ワークおよび第２ワークをさらに押圧することにより、第１ワークおよび第２ワークを固相状態で接合させる。
【０００７】
本開示の制御方法は、第１ワークおよび第２ワークを固相状態で接合させるための固相接合装置の制御方法である。厚み方向において第１ワークおよび第２ワークの間に接着剤が介在されておる。固相接合装置は、第１ワークおよび第２ワークを厚み方向に押圧する一対の押圧部材と、一対の押圧部材の周囲にそれぞれ配置された一対の電極とを備える。制御方法は、一対の押圧部材によって第１ワークおよび第２ワークを押圧して、一対の押圧部材による押圧個所において第１ワークと第２ワークとを接触させる押圧処理を実行することを備える。また、制御方法は、押圧処理の後、一対の電極に電力を供給するとともに、一対の押圧部材によって第１ワークおよび第２ワークをさらに押圧することにより、第１ワークおよび第２ワークを固相状態で接合させることを備える。
【発明の効果】
【０００８】
本開示によれば、接着剤を介して厚み方向に重ねられた第１ワークおよび第２ワークの接合の品質を向上させることができる。
【図面の簡単な説明】
【０００９】

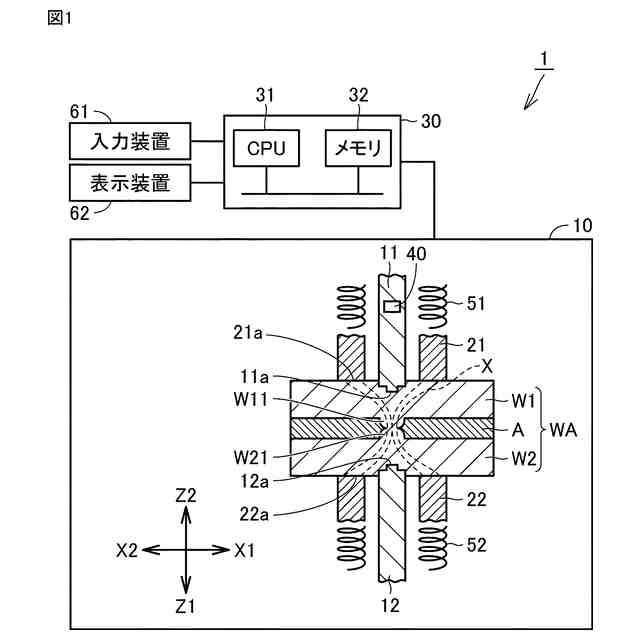

実施の形態１に係る固相接合装置の一例を示す図である。

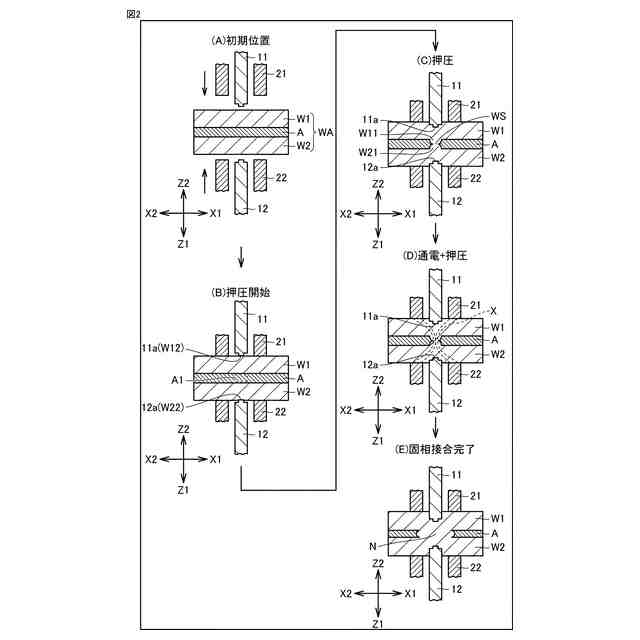

固相接合の主な工程を説明するための図である。

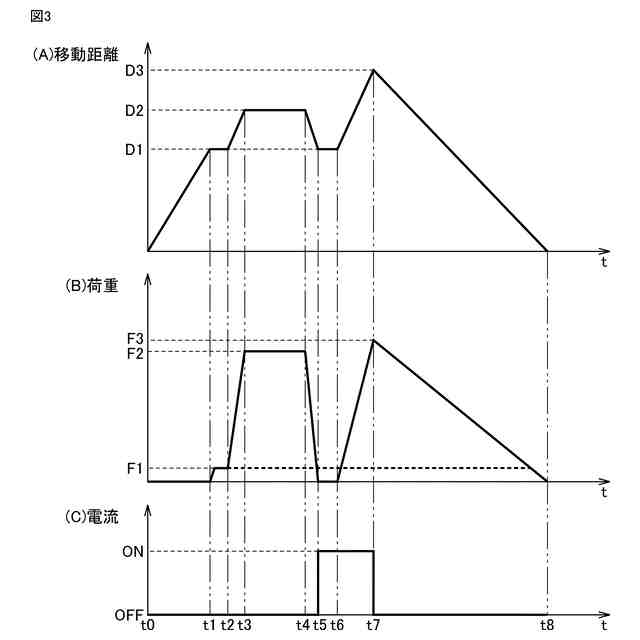

接着ワークの固相接合が実行される場合のタイミングチャートである。

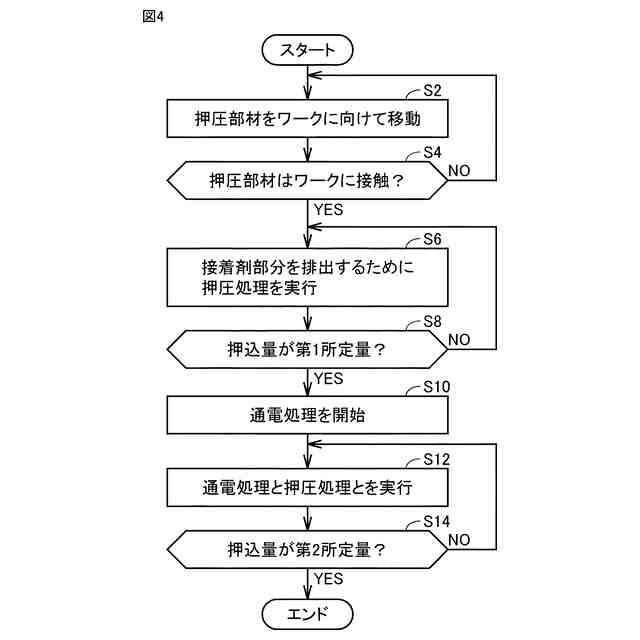

制御装置の主な処理の流れを示すフローチャートである。

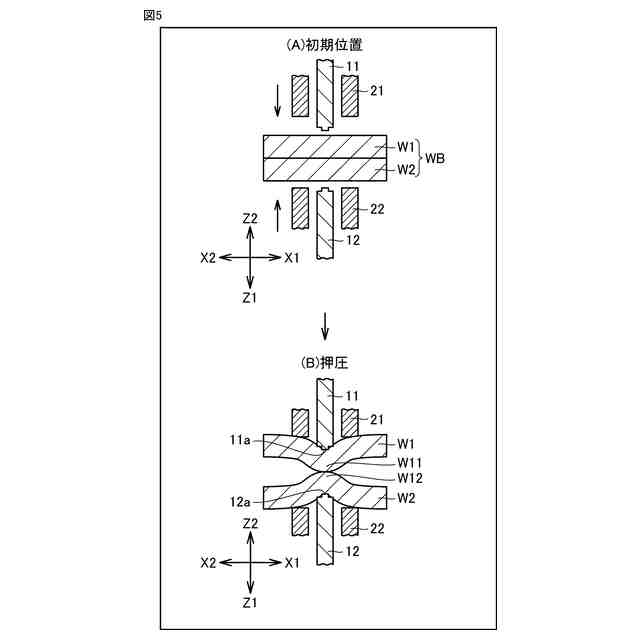

非接着ワークの固相接合の工程の要部を示す図である。

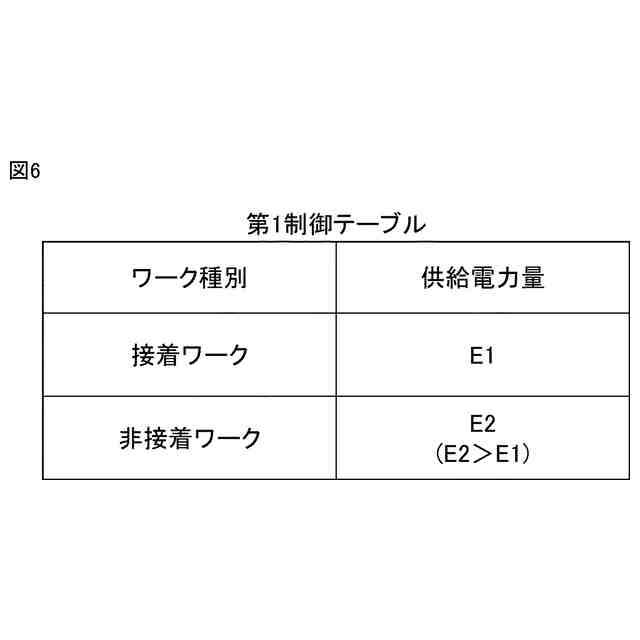

第１制御テーブルの一例である。

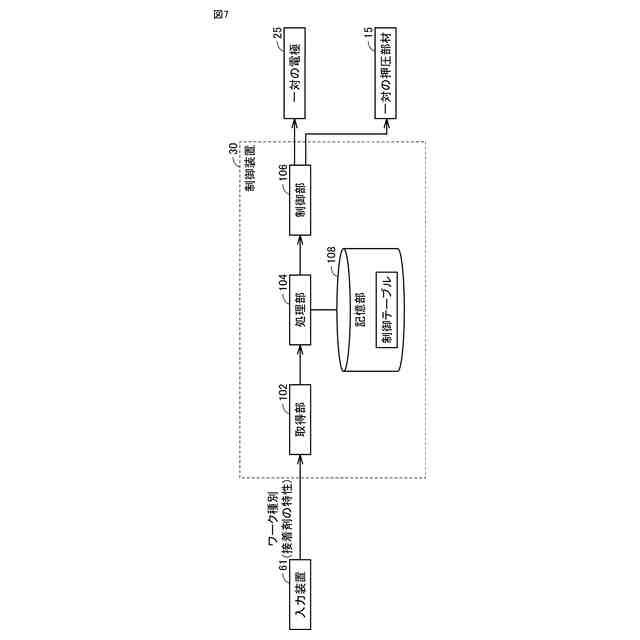

制御装置の機能ブロック図である。
第２制御テーブルの一例を示す図である。

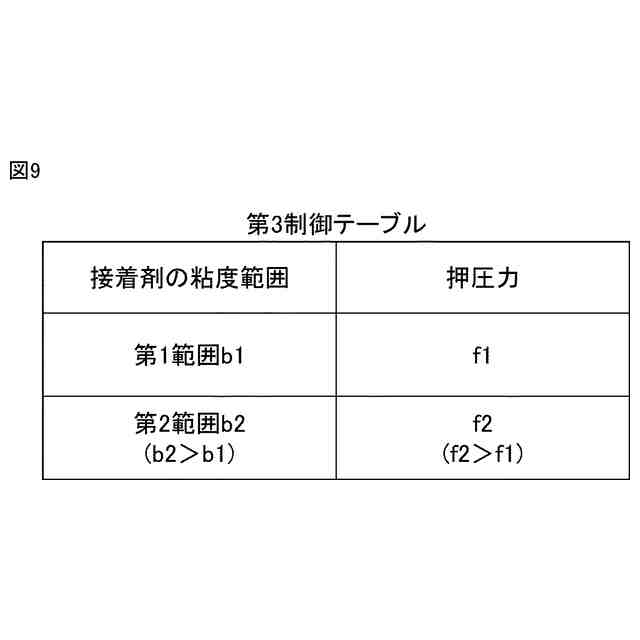

第３制御テーブルの一例を示す図である。
第４制御テーブルの一例を示す図である。
第５制御テーブルの一例を示す図である。
【発明を実施するための形態】
【００１０】
以下、本開示の実施の形態について、図面を参照しながら詳細に説明する。なお、図中同一又は相当部分には同一符号を付してその説明は繰り返さない。
