公開番号2025129575
公報種別公開特許公報(A)
公開日2025-09-05
出願番号2024026299
出願日2024-02-26
発明の名称レポート作成装置、レポート作成システム、レポート作成方法及びプログラム
出願人コニカミノルタ株式会社
代理人弁理士法人光陽国際特許事務所
主分類A61B 6/46 20240101AFI20250829BHJP(医学または獣医学;衛生学)
要約【課題】直感的にCC撮影の有無を確認できる。
【解決手段】

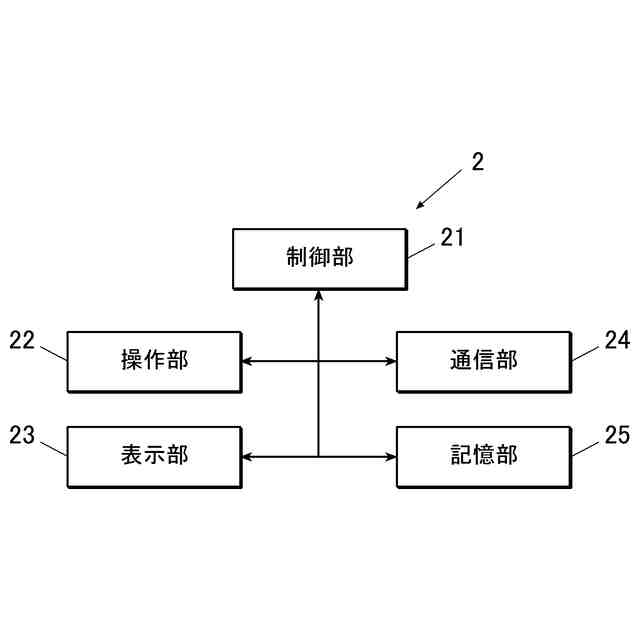

MLOシェーマ画像とCCシェーマ画像とを表示部に表示するレポート作成装置であって、CC撮影がなされていないことが分かる態様で画面表示する制御をする表示制御部(制御部21)を備えるレポート作成装置2。
【選択図】図2
特許請求の範囲【請求項１】

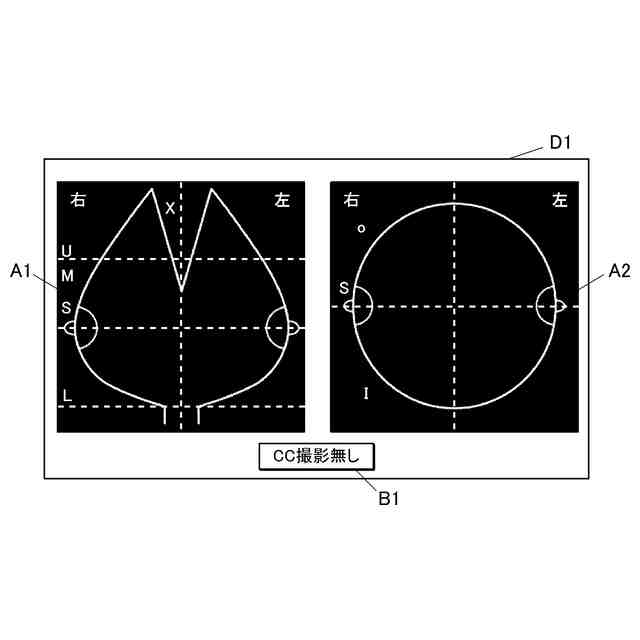

ＭＬＯシェーマ画像とＣＣシェーマ画像とを表示部に表示するレポート作成装置であって、
ＣＣ撮影がなされていないことが分かる態様で画面表示する制御をする表示制御部を備えるレポート作成装置。
続きを表示（約 770 文字）【請求項２】

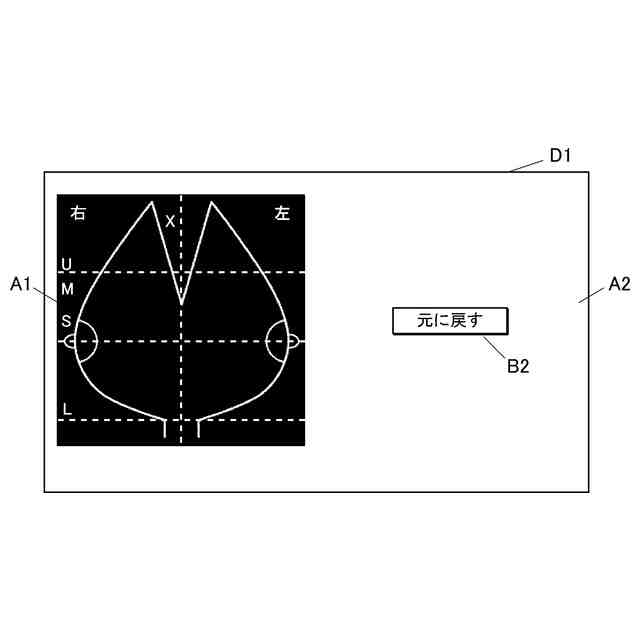

前記表示制御部は、前記ＣＣシェーマ画像を非表示にする制御をすることで、前記ＣＣ撮影がなされていないことを示す制御をする請求項１記載のレポート作成装置。
【請求項３】

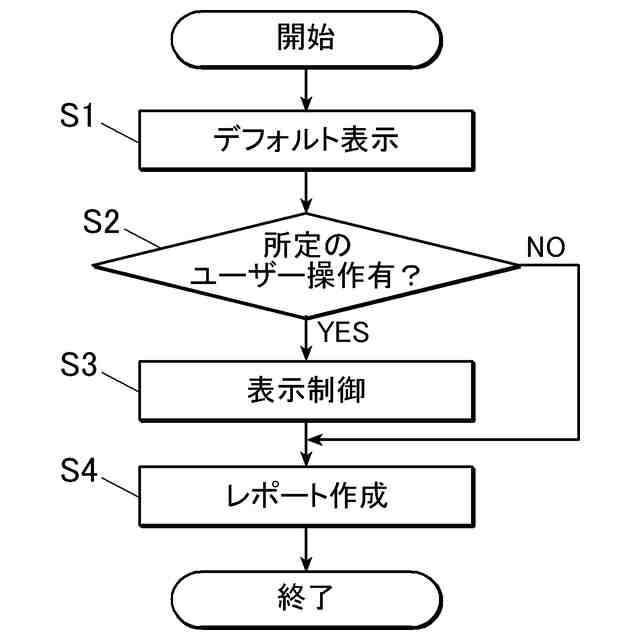

前記表示制御部は、前記ＣＣシェーマ画像をユーザー操作により非表示にするための非表示用画像を前記表示部に表示する制御をする請求項２記載のレポート作成装置。
【請求項４】
前記表示制御部が、前記ＣＣ撮影がなされていないことを示す制御をした場合に、
前記ＣＣ撮影がなされていないことが示された読影レポートを作成するレポート作成部を備える請求項１記載のレポート作成装置。
【請求項５】

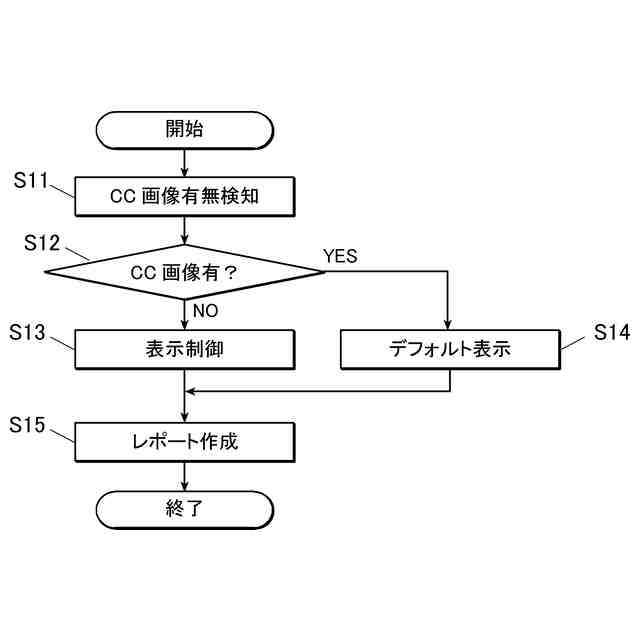

実画像であるＣＣ画像の有無を検知する検知部を備え、
前記表示制御部は、前記検知部により検知された検知結果に基づき、前記ＣＣ撮影がなされていないことが分かる態様で画面表示する制御をする請求項１記載のレポート作成装置。
【請求項６】

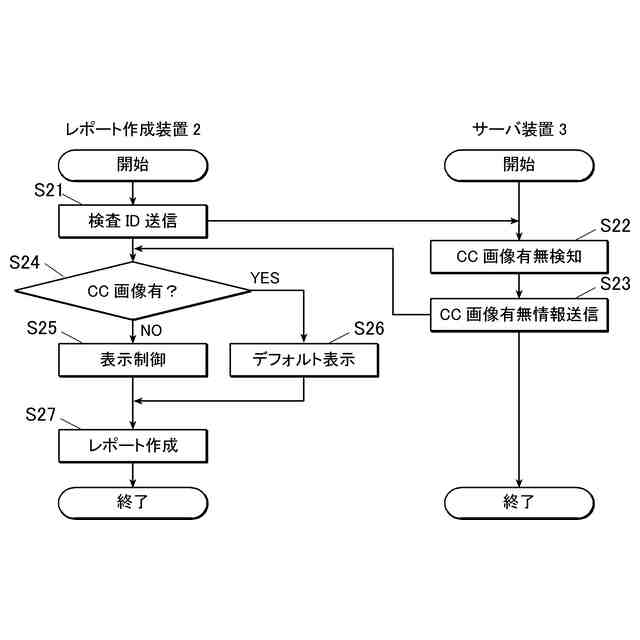

請求項１記載のレポート作成装置と、医用画像を管理する医用画像管理装置とを備え、前記医用画像管理装置が、実画像であるＣＣ画像の有無を検知する検知部を備えるレポート作成システム。
【請求項７】
ＭＬＯシェーマ画像とＣＣシェーマ画像とを表示部に表示するレポート作成装置によるレポート作成方法であって、
ＣＣ撮影がなされていないことが分かる態様で画面表示する制御をする表示制御ステップを含むレポート作成方法。
【請求項８】
ＭＬＯシェーマ画像とＣＣシェーマ画像とを表示部に表示するレポート作成装置のコンピューターを、
ＣＣ撮影がなされていないことが分かる態様で画面表示する制御をする表示制御部として機能させるプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、レポート作成装置、レポート作成システム、レポート作成方法及びプログラムに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、乳房Ｘ線撮影により内外斜位方向（Ｍｅｄｉｏ－ＬａｔｅｒａｌＯｂｌｉｑｕｅ：ＭＬＯ）及び頭尾方向（Ｃｒａｎｉｏ－Ｃａｕｄａｌ：ＣＣ）のマンモグラフィー画像を取得して専門医により読影することが行われている。
乳房Ｘ線撮影において、ＭＬＯのマンモグラフィー画像（ＭＬＯ画像）は、一般的には必ず取得されるのに対し、ＣＣのマンモグラフィー画像（ＣＣ画像）は、乳房全摘や乳房欠損等で取得されないことがある。
【０００３】
読影者は、特許文献１に記載のように、表示画面上で、病変の位置を、実画像であるマンモグラフィー画像上にアノテーションを付すことで、読影レポートを作成する。この場合、表示画面には、取得された実画像のみ（ＭＬＯ画像及び／またはＣＣ画像）が表示される。
または、読影者は、表示画面上で、病変の位置を、乳房模式図であるシェーマ画像上にアノテーションを付すことで、読影レポートを作成する。この場合、表示画面には、ＣＣのシェーマ画像（ＣＣシェーマ画像）及びＭＬＯのシェーマ画像（ＭＬＯシェーマ画像）の両方が常に表示される。
【先行技術文献】
【特許文献】
【０００４】
特開２０１０－２２７２０７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
取得された実画像のみが表示画面に表示される場合（ケース１）において、ＣＣ画像を取得する乳房Ｘ線撮影（ＣＣ撮影）がなされていない場合、表示画面には、ＭＬＯ画像のみ表示される。読影者は、そのＭＬＯ画像にアノテーションを付すことで、読影レポートを作成する。つまり、読影レポートには、アノテーションが付されたＭＬＯ画像が記載される。
表示画面上で、病変の位置を乳房模式図であるシェーマ画像上にアノテーションを付す場合（ケース２）において、ＣＣ画像を取得する乳房Ｘ線撮影（ＣＣ撮影）がなされていない場合、表示画面には、ＣＣシェーマ画像及びＭＬＯシェーマ画像の両方が表示される。読影者は、そのＭＬＯシェーマ画像のみにアノテーションを付すことで、読影レポートを作成する。つまり、読影レポートには、アノテーションが付されたＭＬＯシェーマ画像と、アノテーションが付されていないＣＣシェーマ画像が記載される。
【０００６】
ケース１の場合において、読影者とは別の医師が、読影レポートを確認する際、その別の医師は、読影レポートにＣＣ画像が記載されていないため、ＣＣ撮影がなされていないことを認識できる。
しかし、ケース２の場合において、読影者とは別の医師が、読影レポートを確認する際、その別の医師は、読影レポートにアノテーションが付されていないＣＣシェーマ画像が記載されているため、ＣＣ撮影がされていないのか、ＣＣ撮影がされていてアノテーションが付されていないのか認識できない。
【０００７】
本発明の課題は、直感的にＣＣ撮影の有無を確認することが可能な、レポート作成装置、レポート作成システム、レポート作成方法及びプログラムを提供することである。
【課題を解決するための手段】
【０００８】
上記課題を解決するため、レポート作成装置は、
ＭＬＯシェーマ画像とＣＣシェーマ画像とを表示部に表示するレポート作成装置であって、
ＣＣ撮影がなされていないことが分かる態様で画面表示する制御をする表示制御部を備える。
【０００９】

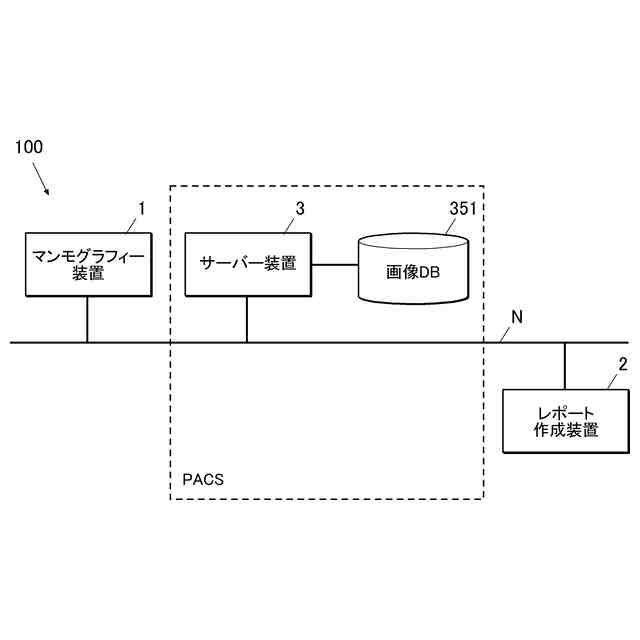

また、レポート作成システムは、
上記のレポート作成装置と、医用画像を管理する医用画像管理装置とを備え、前記医用画像管理装置が、実画像であるＣＣ画像の有無を検知する検知部を備える。
【００１０】
また、レポート作成方法は、
ＭＬＯシェーマ画像とＣＣシェーマ画像とを表示部に表示するレポート作成装置によるレポート作成方法であって、
ＣＣ撮影がなされていないことが分かる態様で画面表示する制御をする表示制御ステップを含む。
（【００１１】以降は省略されています）
