公開番号2025138444
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2024037542
出願日2024-03-11
発明の名称画像形成装置
出願人コニカミノルタ株式会社
代理人個人
主分類B65H 5/38 20060101AFI20250917BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】記録媒体の詰まりを抑制する。
【解決手段】画像形成装置は、記録媒体の搬送経路の一部を形成し、搬送方向に交わる第1の方向に延びる下流ガイド60を、備え、下流ガイド60は、第1基礎部67と、第1基礎部67よりも搬送方向の上流側に突出する第1凸部61と、を有し、第1凸部61は、搬送方向で最も上流側の凸部上流端62を有する第1傾斜部63と、第1傾斜部63と第1基礎部67との間に配置される第2傾斜部65と、を有し、第2傾斜部65は、上流端が搬送方向および第1の方向それぞれに対して垂直な方向から見て第1の方向と交わる。
【選択図】図6
特許請求の範囲【請求項１】
記録媒体の搬送経路の一部を形成し、搬送方向に交わる第１の方向に延びる第１の案内部を、備え、
前記第１の案内部は、第１基礎部と、前記第１基礎部よりも前記搬送方向の上流側に突出する第１凸部と、を有し、
前記第１凸部は、前記第１凸部の前記搬送方向で最も上流側の凸部上流端を有する第１傾斜部と、前記第１傾斜部と前記第１基礎部との間に配置される第２傾斜部と、を有し、
前記第２傾斜部は、上流端が前記搬送方向および前記第１の方向それぞれに対して垂直な方向から見て前記第１の方向と交わる、画像形成装置。
続きを表示（約 720 文字）【請求項２】
前記第２傾斜部は、前記搬送経路の一部を形成する傾斜面を有し、
前記第１の方向を法線とする断面において、前記傾斜面が前記搬送方向となす角は９０度よりも小さい、請求項１に記載の画像形成装置。
【請求項３】
前記第１基礎部は、前記搬送経路の一部を形成する基礎面を有し、
前記第１傾斜部は、前記搬送経路の一部を形成する傾斜面を有し、
前記基礎面および前記傾斜面は、前記第１の方向に平行かつ前記搬送方向と交わり、
前記第１の方向を法線とする断面において、前記基礎面が前記搬送方向なす第１の角度は、前記傾斜面が前記搬送方向となす第２の角度より大きく、
前記第２傾斜部は、前記基礎面と前記傾斜面とを接続するねじれ面を有する、請求項１に記載の画像形成装置。
【請求項４】
前記第２傾斜部の上流端は、前記第１の方向において中心から端部に向けて前記搬送方向の下流側から上流側に傾斜する、請求項１～３のいずれかに記載の画像形成装置。
【請求項５】
前記第２傾斜部は、前記第１の方向において前記記録媒体の端部が通過する位置に配置される、請求項１～３のいずれかに記載の画像形成装置。
【請求項６】
前記第１の案内部よりも前記搬送方向で上流側に配置され、前記搬送経路の一部を形成し、前記第１の方向に延びる第２の案内部を、さらに備え、
前記第２の案内部は、前記第１基礎部と前記搬送方向に第１の間隔を隔てた第２凸部と、前記第１凸部と前記搬送方向に第２の間隔を隔てた第２基礎部と、を有する、請求項１～３のいずれかに記載の画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
この発明は、画像形成装置に関し、特に、搬送される記録媒体に画像を形成する画像形成装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
ＭＦＰで代表される画像形成装置は、一般的には、記録媒体を搬送しつつ、搬送途中の記録媒体に画像を形成する。この画像形成装置において、用紙の搬送経路に用紙が詰まった場合に備えて、搬送経路の少なくとも一部を開放できる構成を有する。例えば、記録媒体が搬送される方向に搬送経路を分割する複数の構成部品で構成される。一の構成部品が他の構成部品に対して相対的に移動することにより、搬送経路の一部が開放される。
【０００３】
例えば、特開２０１１―３２０４０号公報には、シート搬送通路を構成する第２ガイド部を、シート搬送方向の一端を回動中心として回動してシート搬送通路を開閉し、かつ他端部に櫛歯形状の櫛歯部が形成された可動搬送ガイド及び可動搬送ガイドの他端側に、可動搬送ガイドよりも第１ガイド部との間隔が広くなるように設けられて可動搬送ガイドとの間に段差を形成し、可動搬送ガイド側端部には可動搬送ガイドの開閉端部の櫛歯部に入り込む櫛歯形状の櫛歯部が形成された固定搬送ガイドにより構成され、固定搬送ガイド及び可動搬送ガイドの互いに対向する櫛歯形状先端の、可動搬送ガイドの回動中心である回動軸からの距離が幅方向において異なるようにした画像形成装置が記載されている。
【０００４】
しかしながら、特開２０１１―３２０４０号公報に記載の画像形成装置は、固定搬送ガイドと可動搬送ガイドとの間の隙間に記録媒体が入り込む恐れがある。特に、固定搬送ガイドと可動搬送ガイドとの間の隙間が搬送方向に平行な部分を有するので、記録媒体の両端部が搬送方向に平行な隙間を通過する際に、記録媒体の先端がその隙間に入り込む可能性が高くなる。
【先行技術文献】
【特許文献】
【０００５】
特開２０１１―３２０４０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
この発明の目的の一つは、記録媒体の詰まりを抑制した画像形成装置を提供することである。
【課題を解決するための手段】
【０００７】
この発明のある局面によれば、画像形成装置は、記録媒体の搬送経路の一部を形成し、搬送方向に交わる第１の方向に延びる第１の案内部を、備え、第１の案内部は、第１基礎部と、第１基礎部よりも搬送方向の上流側に突出する第１凸部と、を有し、第１凸部は、第１凸部の搬送方向で最も上流側の凸部上流端を有する第１傾斜部と、第１傾斜部と第１基礎部との間に配置される第２傾斜部と、を有し、第２傾斜部は、上流端が搬送方向および第１の方向それぞれに対して垂直な方向から見て第１の方向と交わる。
【図面の簡単な説明】
【０００８】

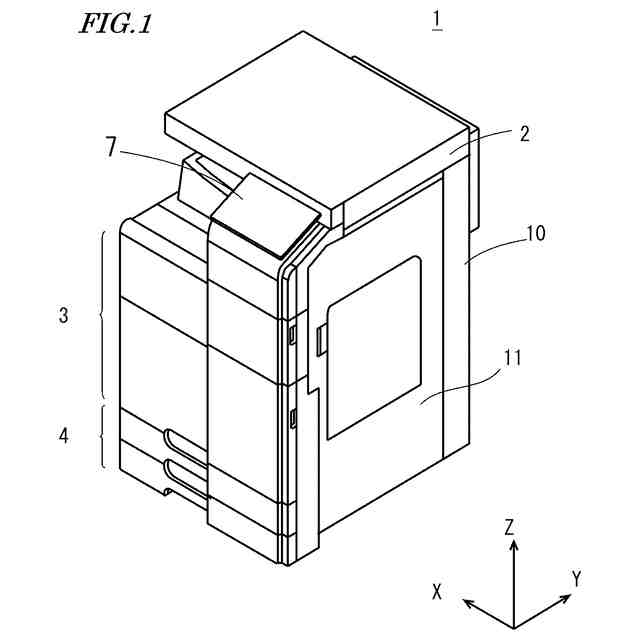

本発明の実施の形態の１つにおける画像形成装置の外観を示す斜視図である。

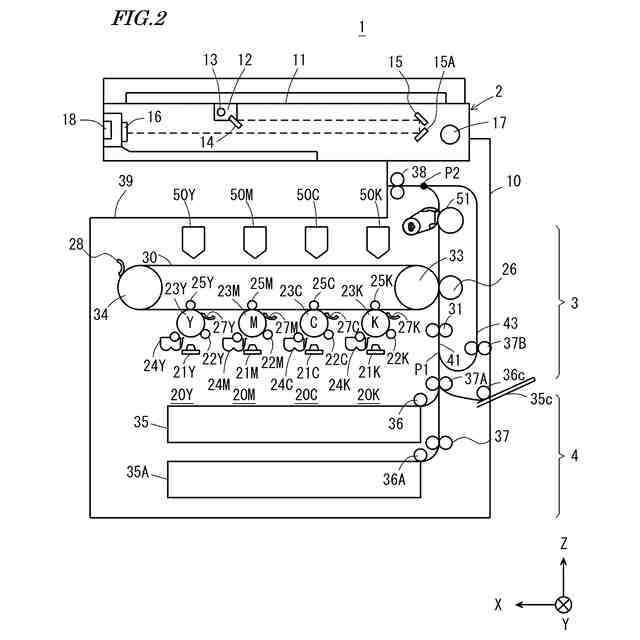

画像形成装置の内部構成の一例を模式的に示す断面図である。
タイミングローラーとその周辺の断面図である。

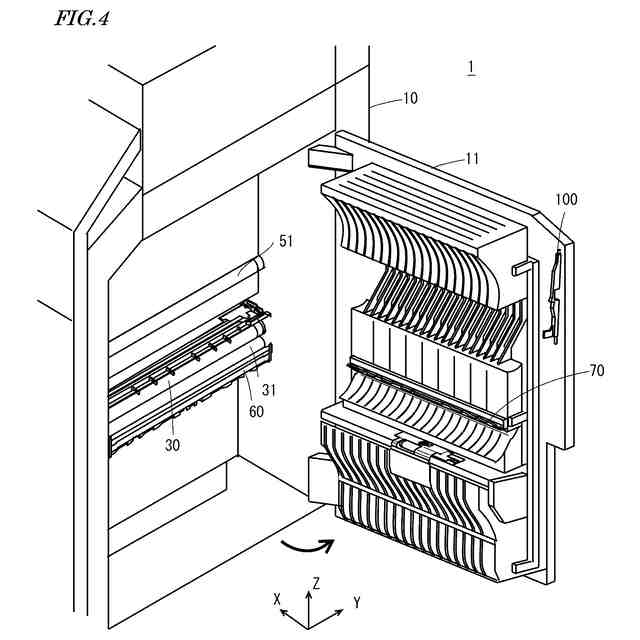

側方扉を開いた状態における画像形成装置の斜視図である。

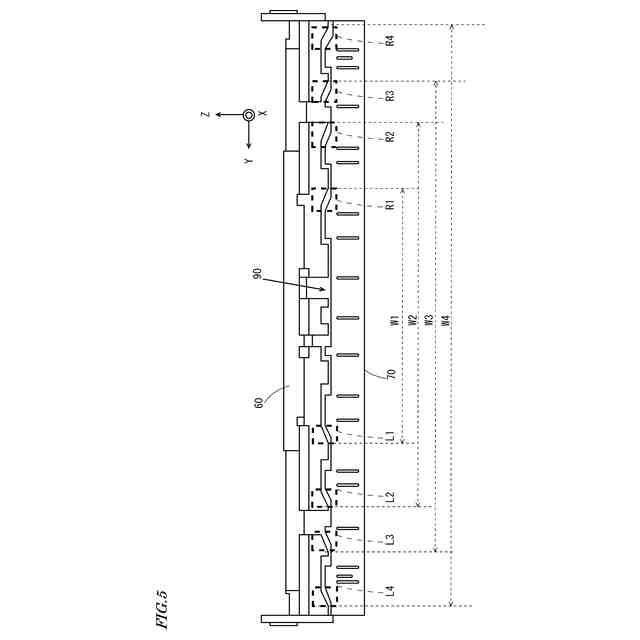

下流ガイドおよび上流ガイドの一例を示す図である。

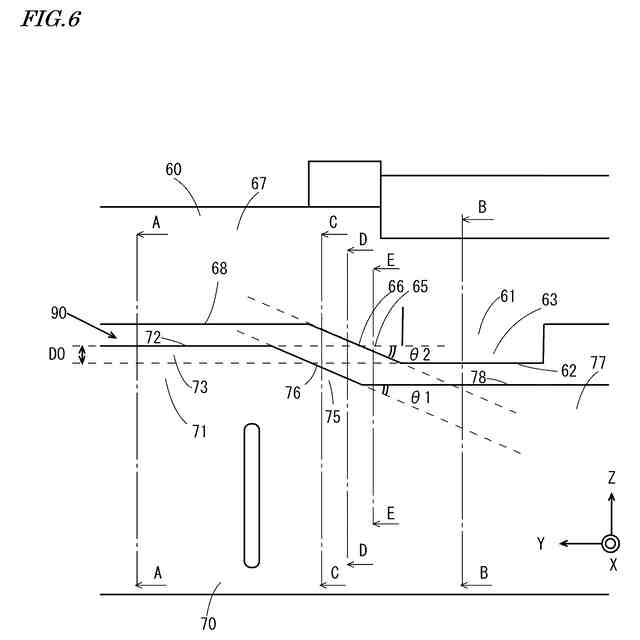

端部通過領域Ｒ１を拡大して示す拡大図である。

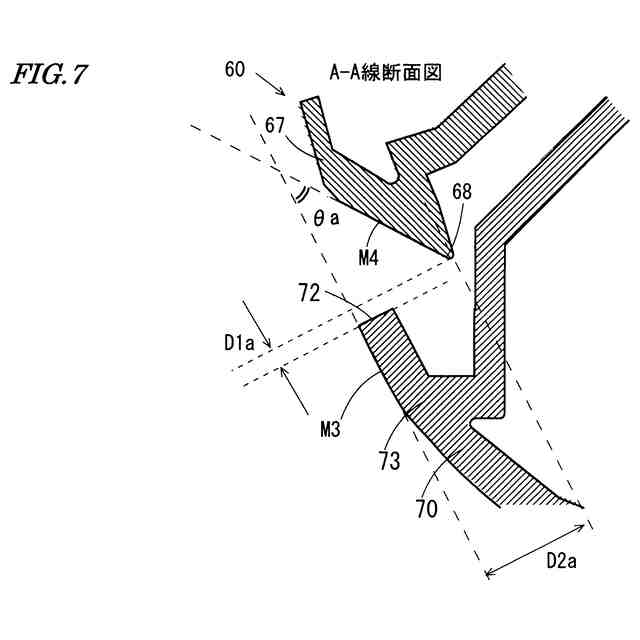

図６のＡ－Ａ線断面図である。

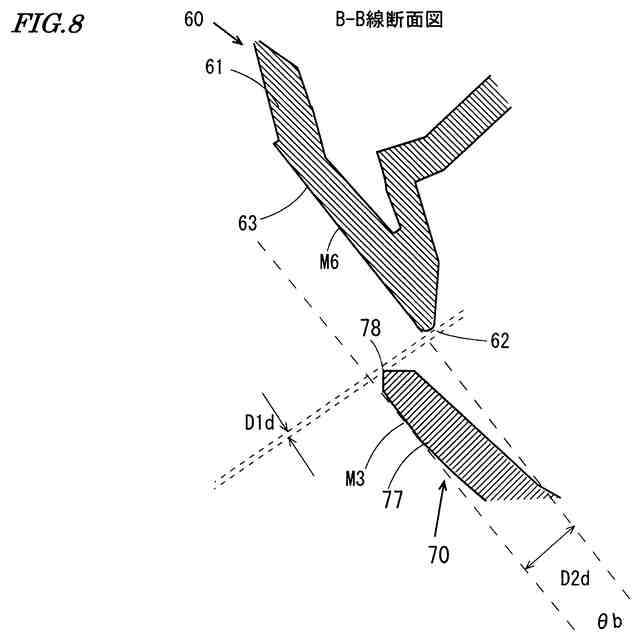

図６のＢ－Ｂ線断面図である。

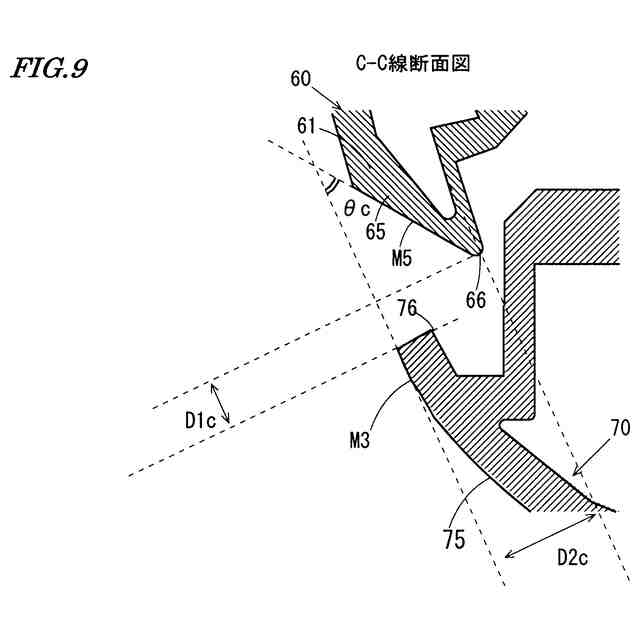

図６のＣ－Ｃ線断面図である。
図６のＤ－Ｄ線断面図である。
図６のＥ－Ｅ線断面図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施の形態について図面を参照して説明する。以下の説明では同一の部品には同一の符号を付してある。それらの名称および機能も同じである。従ってそれらについての詳細な説明は繰返さない。
【００１０】
図１は、本発明の実施の形態の１つにおける画像形成装置の外観を示す斜視図である。図１において、互いに直交するＸ方向、Ｙ方向およびＺ方向が定義される。Ｘ方向およびＹ方向は水平面に平行である。以下の説明では、Ｘ方向は、画像形成装置１の左右に平行な方向とし、左右方向ともいう。Ｘ方向正側が右方であり、Ｘ方向負側が左方である。Ｙ方向は、画像形成装置１の奥行方向に平行な方向とし、前後方向ともいう。Ｙ方向負側が前方向であり、Ｙ方向正側が後方向である。Ｚ方向は、画像形成装置１の上下方向に平行な方向であり、上下方向ともいう。Ｚ方向正側が上方向であり、Ｚ方向負側が下方向である。
（【００１１】以降は省略されています）
