公開番号
2025128959
公報種別
公開特許公報(A)
公開日
2025-09-03
出願番号
2024026024
出願日
2024-02-22
発明の名称
吸収性パッド
出願人
花王株式会社
代理人
弁理士法人翔和国際特許事務所
主分類
A61F
13/511 20060101AFI20250827BHJP(医学または獣医学;衛生学)
要約
【課題】液状便が排出された後に排尿がなされた場合であっても、尿漏れの発生を抑制できる吸収性パッドを提供すること。
【解決手段】
吸収性パッド1は、肌側に向かって突出する凸部21と底部22Tに開孔23を有する凹部22とを有する表面層2と、該表面層2と接触する肌対向面側の繊維間距離が非肌対向面側の繊維間距離よりも大きい単層又は多層の不織布からなり、該開孔23を通じて供給される液状便の高粘度又は固形成分を捕捉する便捕捉層4と、親水性の部材からなり、該液状便に含まれる低粘度成分の供給を受ける仲介層5と、該仲介層5を介して供給される該低粘度成分を、吸収性パッド1の厚み方向と交差する方向に拡散させる拡散層6と、高吸収性ポリマーを含み、該拡散層6で拡散された該低粘度成分、及び供給された尿を保持する尿吸収層7とを、吸収性パッド1の肌対向面側から非肌対向面側に向かって、この順に備えている、吸収性パッド。
【選択図】図2
特許請求の範囲
【請求項1】
肌側に向かって突出する凸部と底部に開孔を有する凹部とを有する表面層と、
前記表面層と接触する肌対向面側の繊維間距離が非肌対向面側の繊維間距離よりも大きい単層又は多層の不織布からなり、前記開孔を通じて供給される液状便の高粘度又は固形成分を捕捉する便捕捉層と、
親水性の部材からなり、前記液状便に含まれる低粘度成分の供給を受ける仲介層と、
前記仲介層を介して供給される前記低粘度成分を、吸収性パッドの厚み方向と交差する方向に拡散させる拡散層と、
高吸収性ポリマーを含み、前記拡散層で拡散された前記低粘度成分、及び供給された尿を保持する尿吸収層とを、
吸収性パッドの肌対向面側から非肌対向面側に向かって、この順に備えている、吸収性パッド。
続きを表示(約 920 文字)
【請求項2】
前記仲介層を構成する部材は、吸収性ポリマーを含まない、請求項1に記載の吸収性パッド。
【請求項3】
前記便捕捉層を構成する不織布は、繊維どうしが融着又は接着されていることで空隙を有している、請求項1に記載の吸収性パッド。
【請求項4】
前記便捕捉層を構成する不織布の非肌対向面側、前記仲介層を構成する部材、及び前記拡散層を構成する部材の親水度が、以下の関係を満たす、請求項1に記載の吸収性パッド。
拡散層≧仲介層>便捕捉層の非肌対向面側
【請求項5】
前記便捕捉層を構成する不織布は、エアスルー、エアレイド又はレジンボンド不織布の積層構造を有し、肌対向面側の不織布の構成繊維の繊維径が、非肌対向面側の不織布の構成繊維の繊維径よりも大きい、請求項1に記載の吸収性パッド。
【請求項6】
前記仲介層及び前記拡散層が繊維シートから構成されており、前記便捕捉層の繊維シートの非肌対向面側と、該仲介層の繊維シートと、該拡散層の繊維シートとの繊維間距離が以下の関係を満たす、請求項1に記載の吸収性パッド。
便捕捉層の非肌対向面側>仲介層>拡散層
【請求項7】
前記表面層を平面視したときに、前記凸部及び前記凹部は、互いに交差する異なる2方向に沿って交互に連続して配されている、請求項1に記載の吸収性パッド。
【請求項8】
前記仲介層が繊維シートから構成されており、該繊維シートは、その構成繊維どうしが融着点を有しない不織布である、請求項1に記載の吸収性パッド。
【請求項9】
前記吸収性パッドは、幅方向と該幅方向と直交する長手方向とを有し、
前記拡散層を構成するシートが少なくとも前記尿吸収層の肌対向面側の面の前記幅方向全域を被覆するように配されている、請求項1に記載の吸収性パッド。
【請求項10】
前記拡散層が繊維シートから構成されており、該繊維シートは、その構成繊維どうしが交絡又は接合している、請求項1に記載の吸収性パッド。
(【請求項11】以降は省略されています)
発明の詳細な説明
【技術分野】
【0001】
本発明は、吸収性パッドに関する。
続きを表示(約 2,100 文字)
【背景技術】
【0002】
おむつ等の吸収性物品の構成部材に関し、液状便の処理や保持を考慮した検討が行われている。例えば、特許文献1には、液状便等を透過し、かつ肌に対向する表面シートと、液状便等を保持する吸収体と、表面シートと吸収体との間に介在し、液状便等を透過し、吸収体の外面を覆うセカンドシートと、この吸収体の非肌当接側にあって、吸収体の外面を覆う液状便等不透過性シートと、この液状便等不透過性シートの外側を覆い、吸収性物品の非肌当接面となる裏面シートを備える吸収性物品が提案されている。
【先行技術文献】
【特許文献】
【0003】
特開2021-045393号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
おむつ、吸収性パッド等の吸収性物品は、一般的に排泄物の主たる吸液部位として吸収体を備えている。吸収体は一般にフラッフパルプや吸収性ポリマー等の吸収材料を含むものであるが、斯かる吸収体は、液状便に対する吸収性能が低いので、液状便の速やかな取り込みができないことがある。また液状便等に含まれる高粘度又は固形成分が、吸収体に吸収されずにコアラップシート等に残ってしまい、該シートの繊維間の目詰まりを生じさせ、吸収性物品における液体の吸収性能を低下させることがある。このような吸収体を具備する吸収性物品では、液状便が排出された後に排尿がなされた場合に、吸収性物品に排泄された尿を吸収しきれずに、尿が漏れ出る虞がある。特許文献1に記載の吸収性物品は、液状便が排出された後に排尿がなされた場合の尿漏れについて何ら検討されておらず、改善の余地があった。
【0005】
したがって、本発明の課題は、液状便が排出された後に排尿がなされた場合であっても、尿漏れの発生を抑制できる吸収性パッドを提供することに関する。
【課題を解決するための手段】
【0006】
本発明は、肌側に向かって突出する凸部と底部に開孔を有する凹部とを有する表面層を備える吸収性パッドに関する。
一実施形態として、前記表面層と接触する肌対向面側の繊維間距離が非肌対向面側の繊維間距離よりも大きい単層又は多層の不織布からなり、前記開孔を通じて供給される液状便の高粘度又は固形成分を捕捉する便捕捉層を備えることが好ましい。
一実施形態として、親水性の部材からなり、前記液状便に含まれる低粘度成分の供給を受ける仲介層を備えることが好ましい。
一実施形態として、前記仲介層を介して供給される前記低粘度成分を、吸収性パッドの厚み方向と交差する方向に拡散させる拡散層を備えることが好ましい。
一実施形態として、高吸収性ポリマーを含み、前記拡散層で拡散された前記低粘度成分、及び供給された尿を保持する尿吸収層とを備えることが好ましい。
一実施形態として、吸収性パッドの肌対向面側から非肌対向面側に向かって、前記表面層、前記便捕捉層、前記仲介層、前記拡散層及び前記尿吸収層を、この順に備えていることが好ましい。
【0007】
また本発明は、請求項1ないし10の何れか1項に記載の吸収性パッドと、該吸収性パッドを肌対向面側に重ねて使用されるおむつとを含む、吸収性物品に関する。
【発明の効果】
【0008】
本発明によれば、液状便が排出された後に排尿がなされた場合であっても、尿漏れの発生を抑制できる吸収性パッドを提供できる。
【図面の簡単な説明】
【0009】

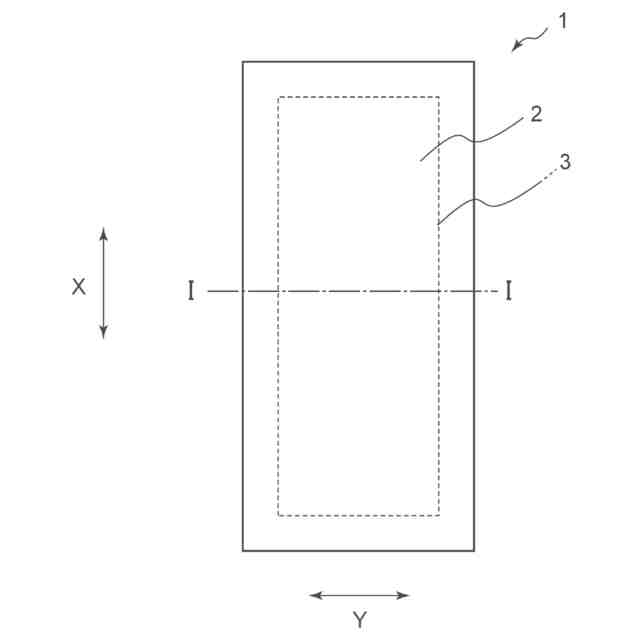

図1は、本発明の吸収性パッドの一実施形態の肌対向面側の模式的な平面図である。

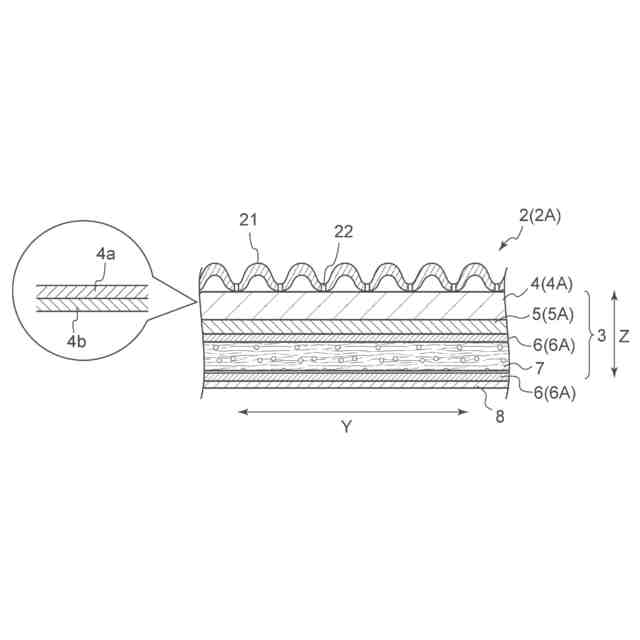

図2は、図1のI-I線断面の模式的な横断面図である。

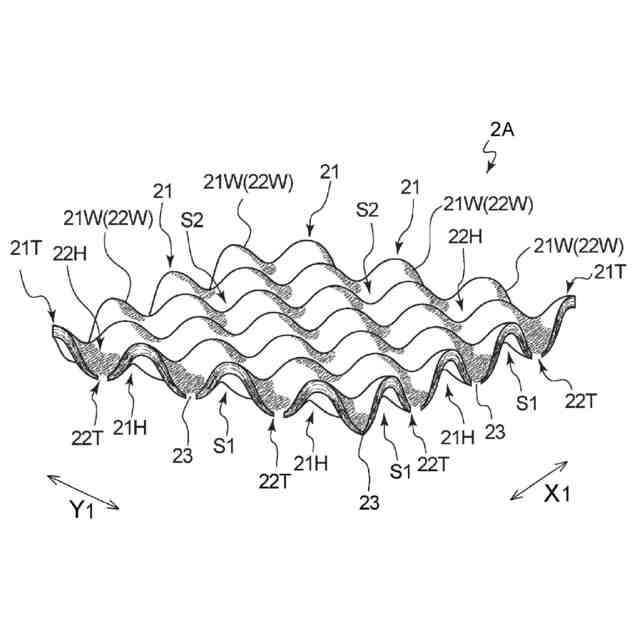

図3は、図1に示す吸収性パッドの備える表面層の凹凸シートの模式的な要部拡大斜視図である。

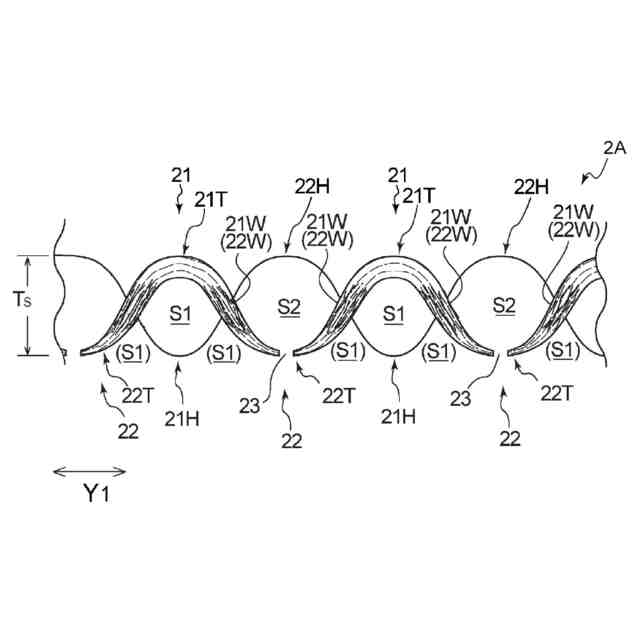

図4は、図3に示す表面層の凹凸シートの模式的な要部拡大模式断面図である。

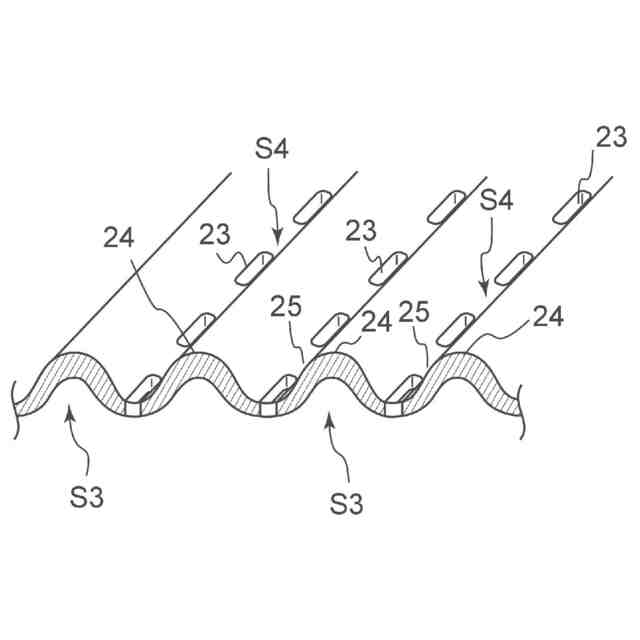

図5は、本発明の吸収性パッドの備える他の実施形態の表面層の凹凸シートの要部拡大斜視図である。

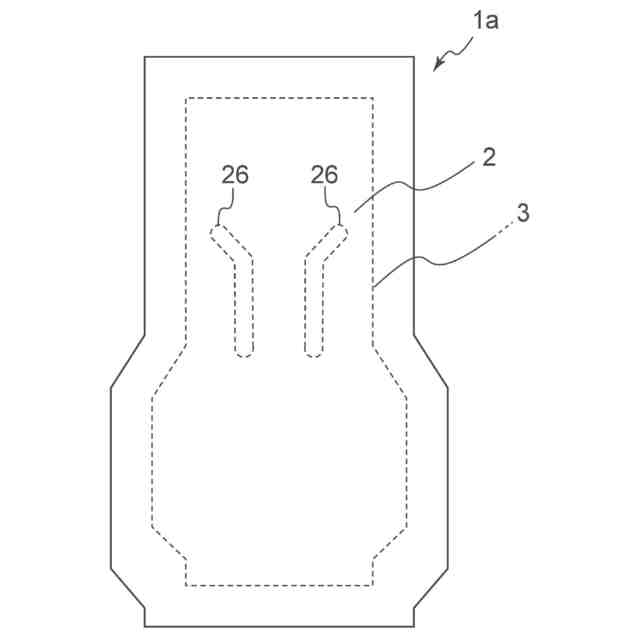

図6は、本発明の吸収性パッドの他の実施形態の肌対向面側の模式的な平面図である。

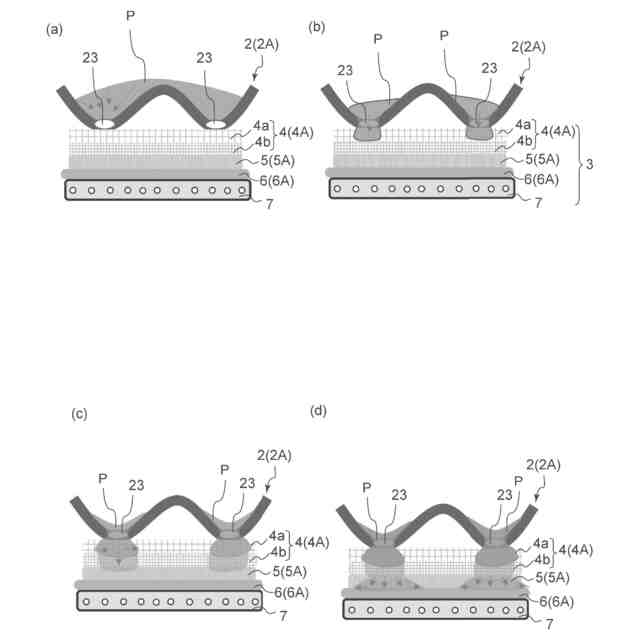

図7は、本発明の吸収性パッドの吸収の仕組みの説明図である。
図8は、本発明の吸収性パッドの吸収の仕組みの説明図である。
【発明を実施するための形態】
【0010】
以下本発明を、その好ましい実施形態に基づき図面を参照しながら説明する。図1には、本発明の一実施形態である吸収性パッド1が示されている。本実施形態の吸収性パッド1は、幅方向Yとこれと直交する長手方向Xとを有し、着用者の腹側から股間部を介して背側に延びる方向と該長手方向Xを一致させた状態で、おむつ等の吸収性物品の肌対向面(内面)に重ねて使用されるものであることが好ましい。即ち、吸収性パッドは、おむつ等の吸収性物品のインナーとして該吸収性物品と併用され、且つ液状便の取り込みや保持に好適に用いられるものであることが好ましい。
(【0011】以降は省略されています)
