公開番号2025127284
公報種別公開特許公報(A)
公開日2025-09-01
出願番号2024023938
出願日2024-02-20
発明の名称衣類乾燥機
出願人東芝ライフスタイル株式会社
代理人弁理士法人快友国際特許事務所
主分類D06F 58/45 20200101AFI20250825BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】フィルタの目詰まり状態を精度良く判定することができる技術を提供する。
【解決手段】衣類乾燥機は、衣類を乾燥させる乾燥運転を実行可能である。衣類乾燥機は、衣類乾燥用の空気が流れる乾燥風路と、乾燥風路を横断するように乾燥風路内に配置され、乾燥風路を流れる空気に含まれるリントを捕獲するフィルタと、フィルタに向けて光を発光する発光部と、発光部から発光された光をフィルタを介して受光する複数の受光部と、複数の受光部が受光する光に基づいてフィルタの目詰まり状態を判定する判定部と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
衣類を乾燥させる乾燥運転を実行可能な衣類乾燥機であって、
衣類乾燥用の空気が流れる乾燥風路と、
前記乾燥風路を横断するように前記乾燥風路内に配置され、前記乾燥風路を流れる空気に含まれるリントを捕獲するフィルタと、
前記フィルタに向けて光を発光する発光部と、
前記発光部から発光された光を前記フィルタを介して受光する複数の受光部と、
複数の前記受光部が受光する光に基づいて前記フィルタの目詰まり状態を判定する判定部と、を備える衣類乾燥機。
続きを表示（約 640 文字）【請求項２】
複数の前記受光部は、前記フィルタを介して前記発光部と反対側に配置されており、前記発光部から発光されて前記フィルタを通過した光を受光する、請求項１に記載の衣類乾燥機。
【請求項３】
複数の前記受光部のうちの一部は、前記フィルタを介して前記発光部と反対側に配置されており、前記発光部から発光されて前記フィルタを通過した光を受光し、複数の前記受光部のうちの他の一部は、前記フィルタを介して前記発光部と同じ側に配置されており、前記発光部から発光されて前記フィルタで反射した光を受光する、請求項１に記載の衣類乾燥機。
【請求項４】
複数の前記受光部は、前記フィルタを介して前記発光部と同じ側に配置されており、前記発光部から発光されて前記フィルタで反射した光を受光する、請求項１に記載の衣類乾燥機。
【請求項５】
前記発光部は、前記フィルタに向けて拡散する拡散光を発光する、請求項１から３のいずれか一項に記載の衣類乾燥機。
【請求項６】
前記発光部は、前記フィルタに向けて直進するレーザー光を発光する、請求項１から３のいずれか一項に記載の衣類乾燥機。
【請求項７】
前記フィルタを保持するフィルタユニットであって、前記フィルタを前記乾燥風路内に出し入り可能なフィルタユニットを更に備え、
前記発光部は、前記フィルタユニットに設けられている、請求項１から３のいずれか一項に記載の衣類乾燥機。

発明の詳細な説明【技術分野】
【０００１】
本明細書に開示する技術は、衣類乾燥機に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１に衣類乾燥機が開示されている。特許文献１の衣類乾燥機は、リントを捕獲するフィルタと、フィルタに向けて光を発光する発光部と、フィルタを通過した光を受光する受光部と、受光部が受光する光に基づいてフィルタの目詰まり状態を判定する判定部とを備えている。
【先行技術文献】
【特許文献】
【０００３】
特開平３－２８０９９９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
衣類乾燥機の運転中におけるリントの動きは乱雑なので、リントを捕獲するフィルタでは、リントを多く捕獲する部分と、リントをあまり捕獲しない部分とが生じる。このような場合に、特許文献１の構成では、フィルタの一部分のみの状態に基づいてフィルタ全体の目詰まり状態を判定するので、フィルタの目詰まり状態を精度良く判定することができない。そこで、本明細書は、フィルタの目詰まり状態を精度良く判定することができる技術を提供する。
【課題を解決するための手段】
【０００５】
本明細書は、衣類を乾燥させる乾燥運転を実行可能な衣類乾燥機を開示する。衣類乾燥機は、衣類乾燥用の空気が流れる乾燥風路と、前記乾燥風路を横断するように前記乾燥風路内に配置され、前記乾燥風路を流れる空気に含まれるリントを捕獲するフィルタと、前記フィルタに向けて光を発光する発光部と、前記発光部から発光された光を前記フィルタを介して受光する複数の受光部と、複数の前記受光部が受光する光に基づいて前記フィルタの目詰まり状態を判定する判定部と、を備えている。
【図面の簡単な説明】
【０００６】

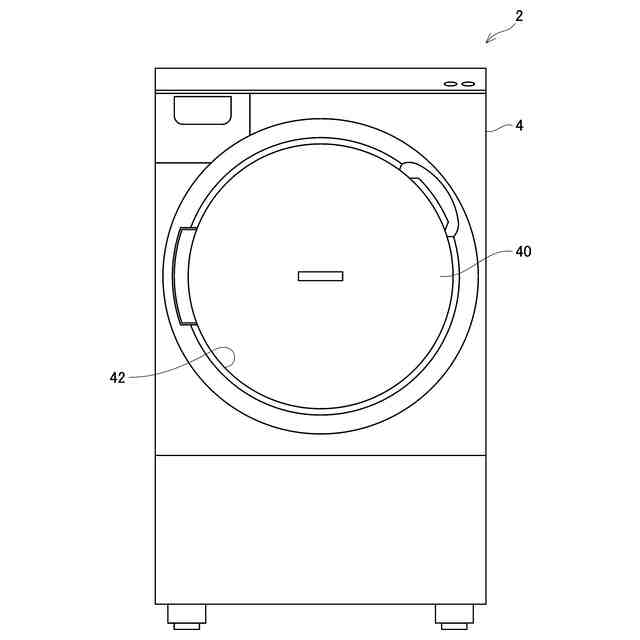

実施例の衣類乾燥機を模式的に示す正面図。
実施例の衣類乾燥機を模式的に示す上面図。
実施例の衣類乾燥機を模式的に示す断面図。
実施例１の乾燥風路の一部とフィルタユニットを模式的に示す断面図。
フィルタの目詰まり状態を判定する処理の一例を示す図表。
実施例２の乾燥風路の一部とフィルタユニットを模式的に示す断面図。
フィルタの目詰まり状態を判定する処理の一例を示す図表。
実施例３の乾燥風路の一部とフィルタユニットを模式的に示す断面図。
フィルタの目詰まり状態を判定する処理の一例を示す図表。
【発明を実施するための形態】
【０００７】
実施例の衣類乾燥機２について図面を参照して説明する。図１から図３に示すように、実施例の衣類乾燥機２は、筐体４と、筐体４内に配置されている外槽１０と、外槽１０内に配置されている内槽１２と、外槽１０の外側で筐体４内に配置されている乾燥風路２０とを備えている。また、衣類乾燥機２は、筐体４に対して着脱可能なフィルタユニット６を備えている。
【０００８】
衣類乾燥機２は、衣類を内槽１２内に収容した状態で衣類を乾燥させる乾燥運転を実行可能である。なお、衣類乾燥機２は、内槽１２内の衣類を洗濯する洗濯運転を実行可能であってもよい。即ち、衣類乾燥機２は、乾燥機能と洗濯機能の両方を有していてもよい。そのため、衣類乾燥機２は、外槽１０の外側で筐体４内に配置されている給水路５３と排水路５５を備えていてもよい。
【０００９】
給水路５３は、上流端部が給水源（例えば、水道）に接続され、下流端部が外槽１０に接続されている。給水路５３は、給水源から供給される水を外槽１０内に供給する。給水路５３には給水弁５４が設けられており、給水弁５４が開弁すると外槽１０内に水が供給される。
【００１０】
排水路５５は、上流端部が外槽１０に接続されており、下流端部が排水先（例えば、排水パン）に接続される。排水路５５は、外槽１０から排出される水を排水先へ排出する。排水路５５には排水弁５６が設けられており、排水弁５６が開弁すると外槽１０内の水が排水先に排出される。
（【００１１】以降は省略されています）
