公開番号2025126850
公報種別公開特許公報(A)
公開日2025-08-29
出願番号2024023282
出願日2024-02-19
発明の名称音響送受波装置、及び音響送受波装置の構築方法
出願人日本電気株式会社
代理人個人,個人
主分類H04R 17/10 20060101AFI20250822BHJP(電気通信技術)
要約【課題】フロントマスの加工がしやすい音響送受波装置及び音響送受波装置の構築方法を提供する。
【解決手段】本開示に係る音響送受波装置は、第一端と第二端とを有する駆動素子と、側面に穴を有し、駆動素子の第一端に連結されたフロントマスと、駆動素子の第二端に連結されたリアマスとを備え、穴が、フロントマスの側面から内部に延びる。
【選択図】図12
特許請求の範囲【請求項１】
第一端と第二端とを有する駆動素子と、
側面に穴を有し、前記駆動素子の第一端に連結されたフロントマスと、
前記駆動素子の第二端に連結されたリアマスと、
を備え、
前記穴が、前記フロントマスの側面から該フロントマスの内部に延びる、
音響送受波装置。
続きを表示（約 660 文字）【請求項２】
前記穴が、一定のサイズ及び一定の形状を有する開口で延びている空洞である、
請求項１に記載の音響送受波装置。
【請求項３】
前記穴は長穴状の空洞である、
請求項２に記載の音響送受波装置。
【請求項４】
前記穴は前記フロントマスの反対側の側面にまで至る貫通した空洞である、
請求項１に記載の音響送受波装置。
【請求項５】
前記穴は前記フロントマス内に終端を有する非貫通の空洞である、
請求項１に記載の音響送受波装置。
【請求項６】
前記穴は前記フロントマス内に複数設けられている、
請求項１に記載の音響送受波装置。
【請求項７】
前記フロントマスの表面には前記穴の位置に対応した屈曲振動板が設けられている、
請求項１に記載の音響送受波装置。
【請求項８】
フロントマスの側面から内部に延びる穴を形成し、
駆動素子の第一端に前記フロントマスを設置し、
前記駆動素子の第二端にリアマスを設置する、
音響送受波装置の構築方法。
【請求項９】
前記穴を、前記フロントマスの側面から内部に向けて切削加工することで形成する、
請求項８に記載の音響送受波装置の構築方法。
【請求項１０】
前記穴を、前記駆動素子の中心軸に対して対称となる位置関係に形成する、
請求項８又は９に記載の音響送受波装置の構築方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、音響送受波装置及び音響送受波装置の構築方法に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
音響送受波装置として、フロントマスを備える音響送受波装置が知られている。
【０００３】
この種の音響送受波装置として、特許文献１には、ボルト締めランジュバン型送受波器が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００６－２００１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に開示されている送受波器では、ランジュバン型振動体のフロントマスに、リアマス側の下部側の円周上に、外周側面から軸中心側に連通するスリットが設けられている。
しかし、特許文献１に開示されているような送受波器では、フロントマスにスリット加工をしにくいことがある。
このため、フロントマスの加工が難しいことがある。
【０００６】
本開示の目的は、上述の課題を解決する音響送受波装置及び音響送受波装置の構築方法を提供することにある。
【課題を解決するための手段】
【０００７】
本開示の一態様に係る音響送受波装置は、第一端と第二端とを有する駆動素子と、側面に穴を有し、前記駆動素子の第一端に連結されたフロントマスと、前記駆動素子の第二端に連結されたリアマスと、を備え、前記穴が、前記フロントマスの側面から該フロントマスの内部に延びる。
【０００８】
本開示の一態様に係る音響送受波装置の構築方法は、フロントマスの側面から内部に延びる穴を形成し、駆動素子の第一端にフロントマスを設置し、前記駆動素子の第二端にリアマスを設置する。
【発明の効果】
【０００９】
上記一態様によれば、フロントマスの加工がしやすい。
【図面の簡単な説明】
【００１０】

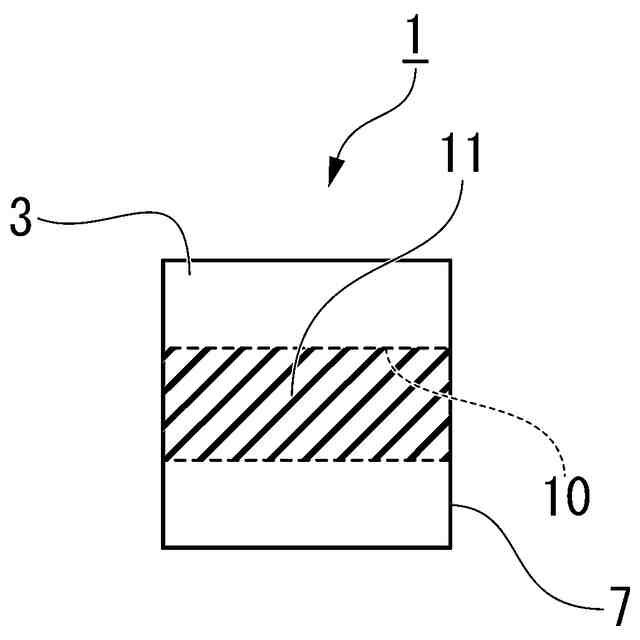

本開示に係る音響送受波装置の正面図である。

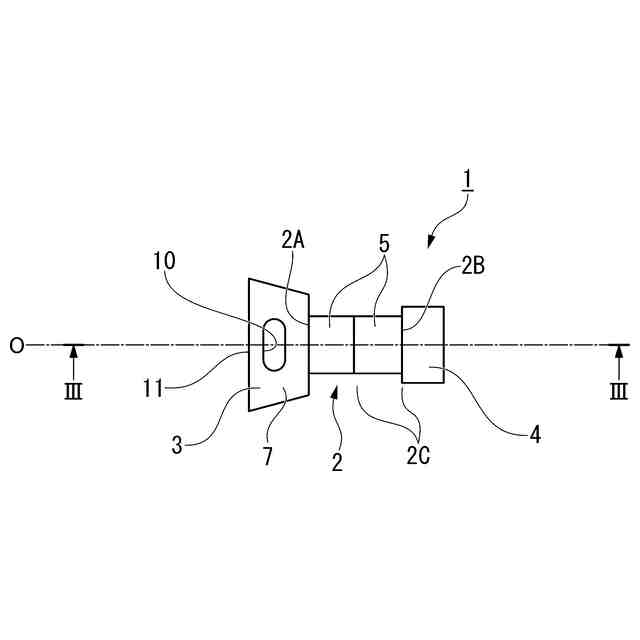

図１の側面図である。

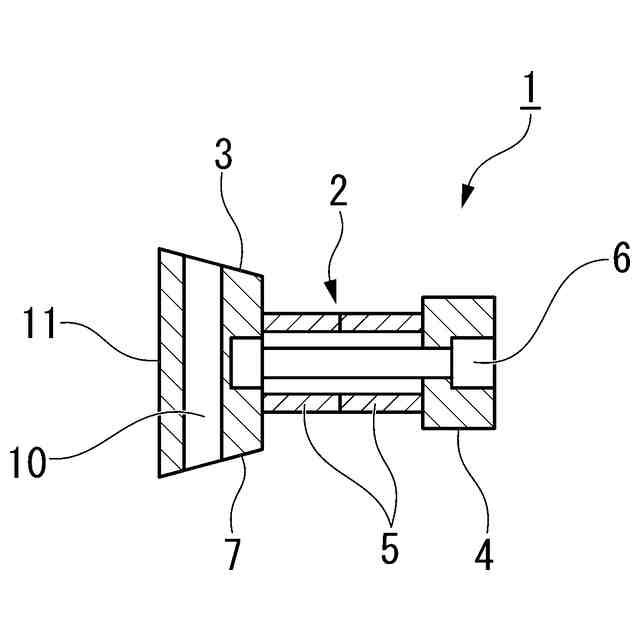

図２のＩＩＩ-ＩＩＩ線に沿う断面図である。

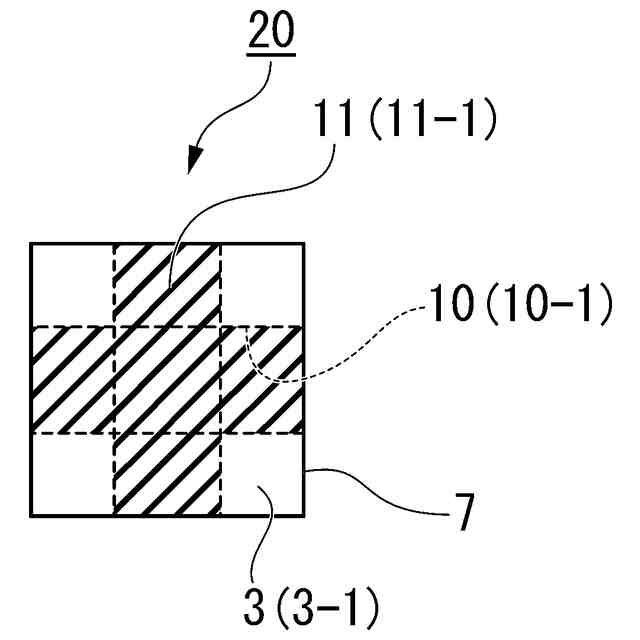

本開示に係る音響送受波装置の正面図である。

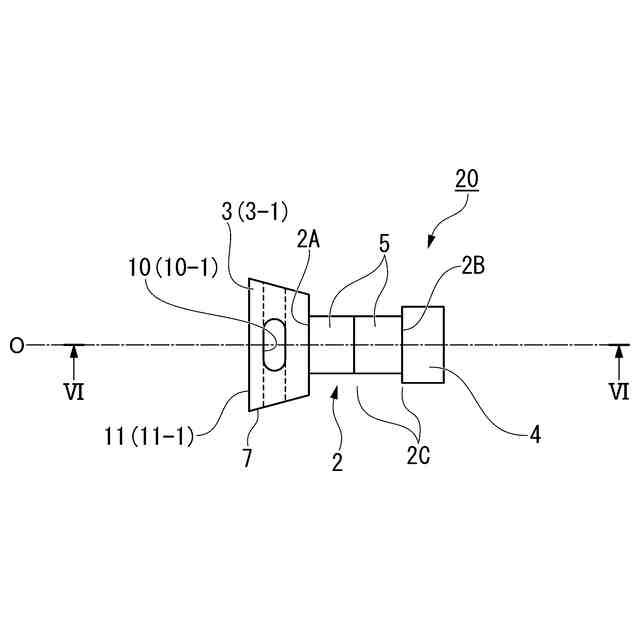

図４の側面図である。

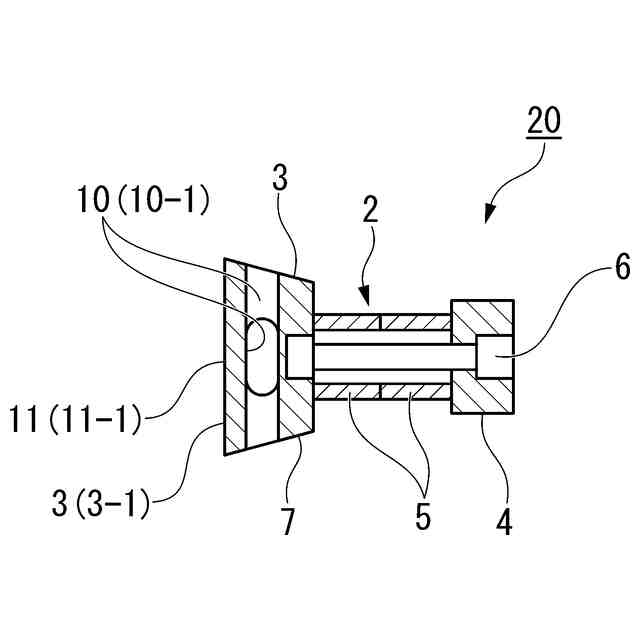

図５のＶＩ-ＶＩ線に沿う断面図である。
本開示に係る音響送受波装置の正面図である。

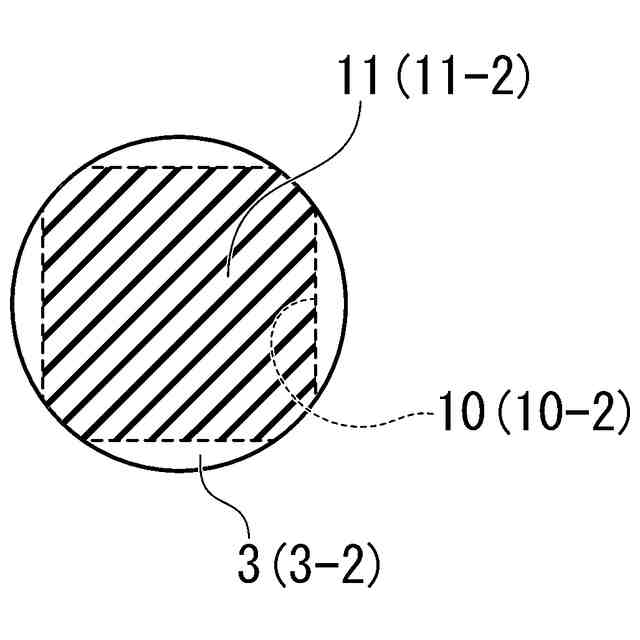

本開示に係る音響送受波装置の正面図である。

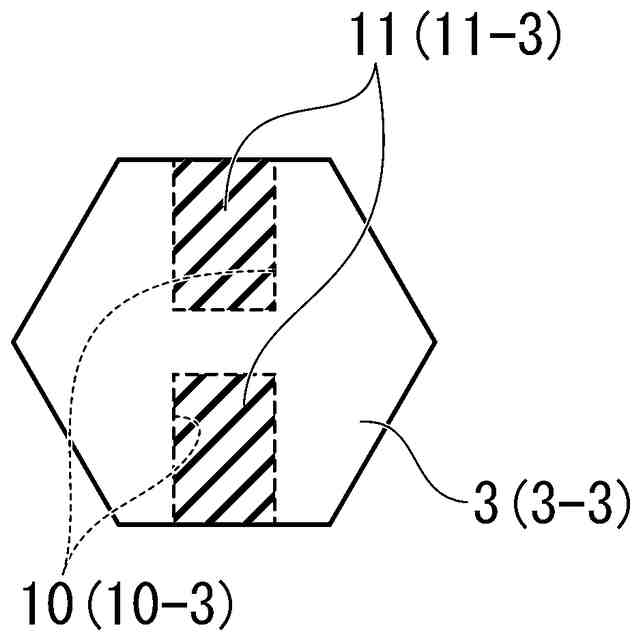

本開示に係る音響送受波装置の正面図である。

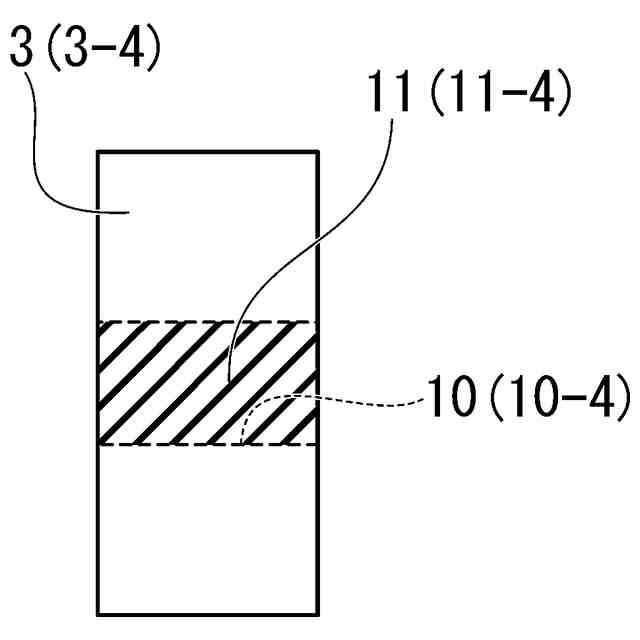

本開示に係る音響送受波装置の正面図である。
図１０の側面図である。

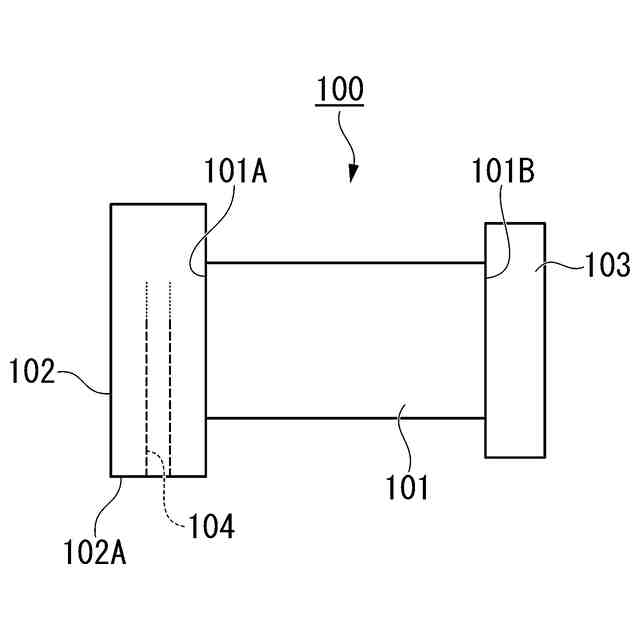

本開示に係る音響送受波装置の側面図である。
本開示に係る音響送受波装置の構築方法のステップを示すフローチャートである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
