公開番号2025119502
公報種別公開特許公報(A)
公開日2025-08-14
出願番号2024014422
出願日2024-02-01
発明の名称起動制御装置、起動制御方法、及びプログラム
出願人日本電気株式会社
代理人個人,個人
主分類G06F 9/4401 20180101AFI20250806BHJP(計算;計数)
要約【課題】BIOSが起動処理を完了した場合における第1の設定値と、BIOSが起動処理に失敗した場合における第2の設定値とをユーザに通知することができる起動制御装置、起動制御方法、及びプログラムを提供する。
【解決手段】起動制御装置は、BIOSが装置起動のための起動処理を完了した場合に前記BIOSの各設定項目の値を示す第1の設定値を取得し、前記BIOSが前記起動処理に失敗した場合に前記BIOSの各設定項目の値を示す第2の設定値を取得する取得部と、取得された前記第1の設定値と前記第2の設定値とを記憶する記憶部と、前記記憶部に記憶された前記第1の設定値と前記第2の設定値とを表示部に出力する出力部と、を備える。

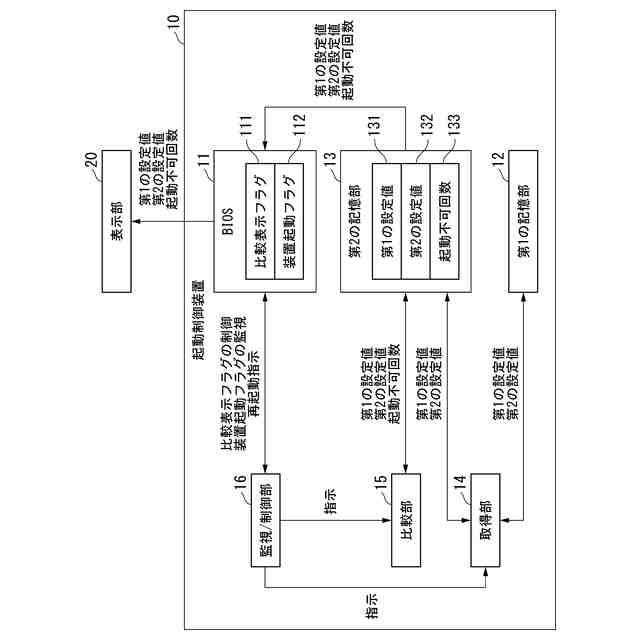

【選択図】図2
特許請求の範囲【請求項１】
ＢＩＯＳ（Basic Input Output System）が装置起動のための起動処理を完了した場合に前記ＢＩＯＳの各設定項目の値を示す第１の設定値を取得し、前記ＢＩＯＳが前記起動処理に失敗した場合に前記ＢＩＯＳの各設定項目の値を示す第２の設定値を取得する取得部と、
取得された前記第１の設定値と前記第２の設定値とを記憶する記憶部と、
前記記憶部に記憶された前記第１の設定値と前記第２の設定値とを表示部に出力する出力部と、
を備える、
起動制御装置。
続きを表示（約 1,900 文字）【請求項２】
前記記憶部に記憶された前記第１の設定値と前記第２の設定値とを前記設定項目ごとに比較する比較部を備え、
前記第１の設定値と前記第２の設定値とが異なる場合、前記出力部は前記第１の設定値と前記第２の設定値とを前記表示部に出力する、
請求項１に記載の起動制御装置。
【請求項３】
前記取得部が前記第２の設定値を取得した後、前記ＢＩＯＳは前記起動処理を再実行し、
前記ＢＩＯＳが前記起動処理を再実行するとき、前記出力部は前記第１の設定値と前記第２の設定値とを前記表示部に出力する、
請求項２に記載の起動制御装置。
【請求項４】
前記取得部が前記第２の設定値を取得した後、前記ＢＩＯＳは、前記第１の設定値と前記第２の設定値とを表示するか否かを示すフラグの値を第１の値に設定し、
前記ＢＩＯＳは、前記フラグの前記値を前記第１の値に設定した後、前記起動処理を再実行し、
前記フラグの前記値が前記第１の値であるとき、前記出力部は前記第１の設定値と前記第２の設定値とを前記表示部に出力し、かつ前記ＢＩＯＳは前記フラグの前記値を前記第１の値と異なる第２の値に設定し、
前記フラグの前記値が前記第２の値であり、かつ前記ＢＩＯＳが前記起動処理を完了した場合、前記取得部は前記第１の設定値を取得し、
前記フラグの前記値が前記第２の値であり、かつ前記ＢＩＯＳが前記起動処理に失敗した場合、前記取得部は前記第２の設定値を取得する、
請求項３に記載の起動制御装置。
【請求項５】

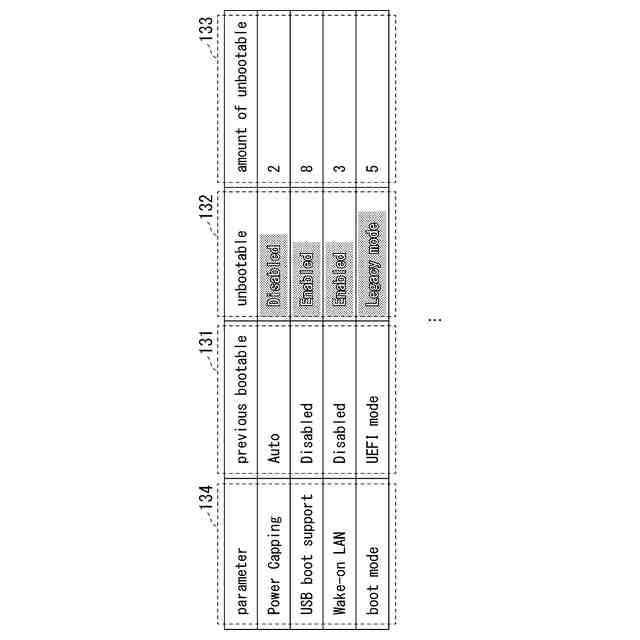

前記記憶部は、前記ＢＩＯＳが前記起動処理に失敗した回数を、前記第１の設定値と前記第２の設定値とが異なる設定項目と関連付けて記憶する、
請求項１又は請求項２に記載の起動制御装置。
【請求項６】
前記出力部は、前記第１の設定値と前記第２の設定値とが異なる前記設定項目の前記第１の設定値と前記第２の設定値と前記回数とを前記表示部に出力する、
請求項５に記載の起動制御装置。
【請求項７】
前記ＢＩＯＳは、前記起動処理を完了したか否かを示すフラグを設定し、
前記フラグが前記起動処理を完了したことを示す場合、前記取得部は前記第１の設定値を取得し、
前記フラグが前記起動処理に失敗したことを示す場合、前記取得部は前記第２の設定値を取得する、
請求項１又は請求項２に記載の起動制御装置。
【請求項８】
タイマーを設定する制御部を備え、
前記ＢＩＯＳが前記起動処理を実行するとき、前記ＢＩＯＳは前記フラグの値を第１の値に設定し、
前記ＢＩＯＳが前記起動処理を完了した後、前記ＢＩＯＳは前記フラグの値を前記第１の値と異なる第２の値に設定し、
前記タイマーがタイムアウトする前に前記フラグの前記値が前記第２の値である場合、前記取得部は前記第１の設定値を取得し、
前記タイマーがタイムアウトした後に前記フラグの前記値が前記第１の値である場合、前記取得部は前記第２の設定値を取得する、
請求項７に記載の起動制御装置。
【請求項９】
ＢＩＯＳ（Basic Input Output System）が装置起動のための起動処理を完了した場合、取得部が前記ＢＩＯＳの各設定項目の値を示す第１の設定値を取得するステップと、
前記ＢＩＯＳが前記起動処理に失敗した場合、前記取得部が前記ＢＩＯＳの各設定項目の値を示す第２の設定値を取得するステップと、
記憶部が取得された前記第１の設定値と前記第２の設定値とを記憶するステップと、
出力部が前記記憶部に記憶された前記第１の設定値と前記第２の設定値とを表示部に出力するステップと、
を備える、
起動制御方法。
【請求項１０】
ＢＩＯＳ（Basic Input Output System）が装置起動のための起動処理を完了した場合、前記ＢＩＯＳの各設定項目の値を示す第１の設定値を取得するステップと、
前記ＢＩＯＳが前記起動処理に失敗した場合、前記ＢＩＯＳの各設定項目の値を示す第２の設定値を取得するステップと、
前記第１の設定値と前記第２の設定値とを記憶部に記憶させるステップと、
前記記憶部に記憶された前記第１の設定値と前記第２の設定値とを表示部に出力するステップと、
をコンピュータに実行させるためのプログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、起動制御装置、起動制御方法、及びプログラムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
コンピュータ装置の起動手順において、ＯＳ（Operating System）が起動する前に、ＢＩＯＳ（Basic Input Output System）と呼ばれるプログラムが起動し、装置起動のための各種ハードウェアの設定を行う。ユーザはＢＩＯＳの各設定項目の値（パラメータ）を変更することが可能である。しかしながら、ＢＩＯＳの設定項目の値の変更により、コンピュータ装置が起動できない場合がある。
【０００３】
例えば、特許文献１には、ＢＩＯＳに起因する障害から復旧するための処理を実行する装置が記載されている。その装置は、ＢＩＯＳの設定項目を変更する指示を受け付けた場合にその設定項目の値を第１の設定情報として記憶する。また、その装置は、変更された後の設定項目の値を第２の設定情報として記憶する。ＢＩＯＳの設定項目の変更により障害が発生した場合、その装置は再起動し、第２の設定情報を第１の設定情報に戻す。
【先行技術文献】
【特許文献】
【０００４】
特開２０１４－１１５９２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載された装置は、どの設定項目の変更が障害に影響を与えたのかを明示的に示す機能を有していない。このため、ユーザは障害に影響を与える設定項目の変更を知ることができない。
【０００６】
本開示の目的は、上述の課題を解決する起動制御装置、起動制御方法、及びプログラムを提供することにある。
【課題を解決するための手段】
【０００７】
本開示の一態様に係る起動制御装置は、ＢＩＯＳ（Basic Input Output System）が装置起動のための起動処理を完了した場合に前記ＢＩＯＳの各設定項目の値を示す第１の設定値を取得し、前記ＢＩＯＳが前記起動処理に失敗した場合に前記ＢＩＯＳの各設定項目の値を示す第２の設定値を取得する取得部と、取得された前記第１の設定値と前記第２の設定値とを記憶する記憶部と、前記記憶部に記憶された前記第１の設定値と前記第２の設定値とを表示部に出力する出力部と、を備える。
【０００８】
本開示の一態様に係る起動制御方法は、ＢＩＯＳ（Basic Input Output System）が装置起動のための起動処理を完了した場合、取得部が前記ＢＩＯＳの各設定項目の値を示す第１の設定値を取得するステップと、前記ＢＩＯＳが前記起動処理に失敗した場合、前記取得部が前記ＢＩＯＳの各設定項目の値を示す第２の設定値を取得するステップと、記憶部が取得された前記第１の設定値と前記第２の設定値とを記憶するステップと、出力部が前記記憶部に記憶された前記第１の設定値と前記第２の設定値とを表示部に出力するステップと、を備える。
【０００９】
本開示の一態様に係るプログラムは、ＢＩＯＳ（Basic Input Output System）が装置起動のための起動処理を完了した場合、前記ＢＩＯＳの各設定項目の値を示す第１の設定値を取得するステップと、前記ＢＩＯＳが前記起動処理に失敗した場合、前記ＢＩＯＳの各設定項目の値を示す第２の設定値を取得するステップと、取得された前記第１の設定値と前記第２の設定値とを記憶部に記憶させるステップと、前記記憶部に記憶された前記第１の設定値と前記第２の設定値とを表示部に出力するステップと、をコンピュータに実行させる。
【発明の効果】
【００１０】
上記一態様によれば、ＢＩＯＳが起動処理を完了した場合における第１の設定値と、ＢＩＯＳが起動処理に失敗した場合における第２の設定値とをユーザに通知することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
