公開番号2025128840
公報種別公開特許公報(A)
公開日2025-09-03
出願番号2024025789
出願日2024-02-22
発明の名称異常監視装置、電子機器、異常監視方法、およびプログラム
出願人日本電気株式会社
代理人個人,個人
主分類G06F 11/07 20060101AFI20250827BHJP(計算;計数)
要約【課題】監視対象装置を起動するシーケンスにおいて発生した異常の情報を記録することができる異常監視装置、電子機器、異常監視方法、およびプログラムを提供する。
【解決手段】異常監視装置は、記憶領域と、監視対象装置を起動するシーケンスを監視し、前記シーケンスにおいて異常が発生したとき、前記異常の種類を示す情報を前記記憶領域に記録する記録手段と、を備える。
【選択図】図6
特許請求の範囲【請求項１】

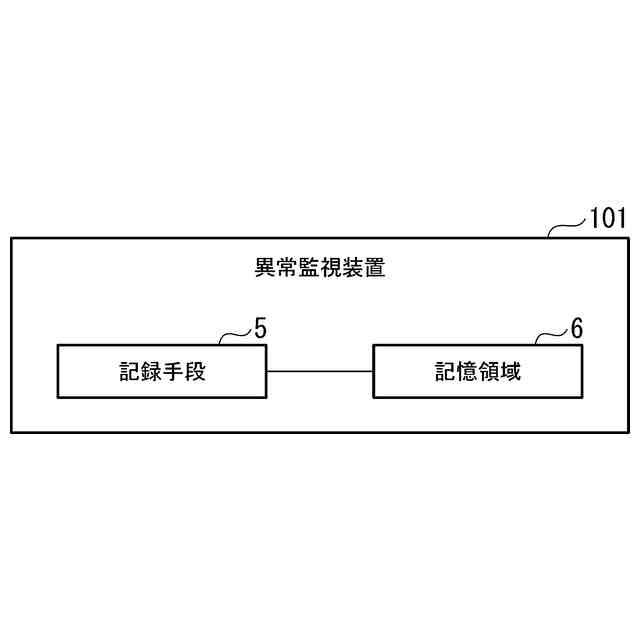

記憶領域と、
監視対象装置を起動するシーケンスを監視し、前記シーケンスにおいて異常が発生したとき、前記異常の種類を示す情報を前記記憶領域に記録する記録手段と、
を備える、
異常監視装置。
続きを表示（約 960 文字）【請求項２】
前記記憶領域と異なる第２の記憶領域と、

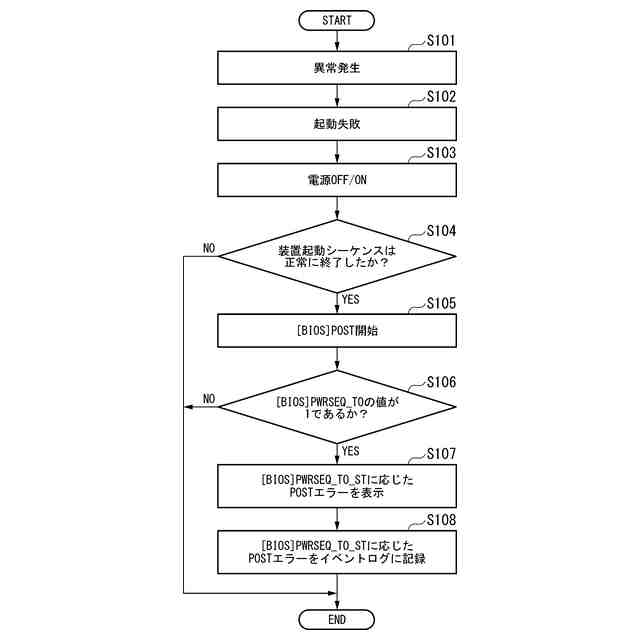

前記監視対象装置が再起動した後、ＢＩＯＳ（Basic Input Output System）の機能により前記情報を前記第２の記憶領域に記録する第２の記録手段と、
を備える、
請求項１に記載の異常監視装置。
【請求項３】
前記監視対象装置が再起動した後、ＢＩＯＳ（Basic Input Output System）の機能により前記情報を表示する表示手段を備える、
請求項１または請求項２に記載の異常監視装置。
【請求項４】
前記記録手段は、前記異常の発生を示す第１の情報と、前記異常の種類を示す第２の情報とを前記記憶領域に記録し、
前記第１の情報が前記記憶領域に記録されている場合、前記第２の記録手段は、前記第２の情報を前記記憶領域から取得し、前記第２の記憶領域に記録する、
請求項２に記載の異常監視装置。
【請求項５】

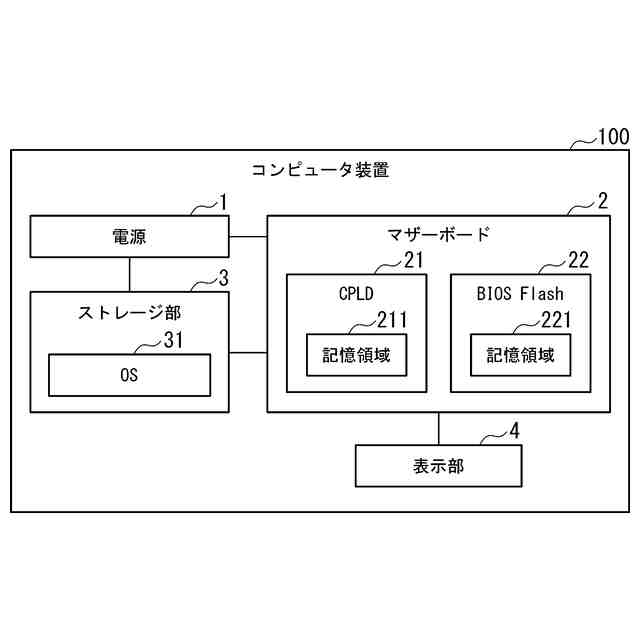

前記記録手段は、ＣＰＬＤ（Complex Programmable Logic Device）である、
請求項１または請求項２に記載の異常監視装置。
【請求項６】
前記記憶領域は、前記ＣＰＬＤ内の記憶領域である、
請求項５に記載の異常監視装置。
【請求項７】
ＢＩＯＳ（Basic Input Output System）が起動する前、前記記録手段は前記情報を前記記憶領域に記録する、
請求項１または請求項２に記載の異常監視装置。
【請求項８】
請求項１または請求項２に記載の異常監視装置と、
電源と、
を備える電子機器。
【請求項９】
監視対象装置を起動するシーケンスを監視し、前記シーケンスにおいて異常が発生したとき、記録手段が前記異常の種類を示す情報を記憶領域に記録する、
異常監視方法。
【請求項１０】
監視対象装置を起動するシーケンスを監視し、前記シーケンスにおいて異常が発生したとき、前記異常の種類を示す情報を記憶領域に記録する記録手段、
としてコンピュータを機能させるためのプログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、異常監視装置、電子機器、異常監視方法、およびプログラムに関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
産業用のコンピュータ装置は、装置を使用中に発生した異常（障害）をログに保存する機能を備える。装置が完全に起動した後、あるいはＯＳ（Operating System）が起動した後に装置はログの収集を開始する。
【０００３】
装置起動シーケンスでは、装置はストレージ部に電源が供給されて起動する前の状態にある。そのため、装置起動シーケンスにおいて異常が発生した場合、装置に搭載されている状態監視用のプログラムは装置起動シーケンスのどの段階で異常が発生したのかを示すログを記録することができない。
【０００４】
例えば、特許文献１には、主装置に電源を供給する電源装置のオンまたはオフの際に主装置と電源装置との間で送受信される電源シーケンス信号を観測することにより障害を特定する装置が記載されている。
【先行技術文献】
【特許文献】
【０００５】
国際公開第２０１８／０１６５５４号
【発明の概要】
【発明が解決しようとする課題】
【０００６】
装置に発生した異常の原因を究明するためには、ユーザは異常が発生した装置を入手し、再現試験を行う必要がある。しかし、その装置の入手が必要であるため、原因の究明に時間がかかる、またその装置を入手できたとしても同じ異常を再現させられない場合にはそれ以上の究明が困難である。そのため、異常の原因究明をより容易にする方法が望まれる。
【０００７】
特許文献１に記載された装置は、電源シーケンス信号を観測するための手段を必要とする。また、その装置は、装置起動シーケンスのどの段階で異常が発生したのかを示すログを記録していない。
【０００８】
本開示の目的は、上述の課題を解決する異常監視装置、電子機器、異常監視方法、およびプログラムを提供することにある。
【課題を解決するための手段】
【０００９】
本開示の一態様に係る異常監視装置は、記憶領域と、監視対象装置を起動するシーケンスを監視し、前記シーケンスにおいて異常が発生したとき、前記異常の種類を示す情報を前記記憶領域に記録する記録手段と、を備える。
【００１０】
本開示の一態様に係る電子機器は、上記の異常監視装置と、電源と、を備える。
（【００１１】以降は省略されています）
