公開番号2025108193
公報種別公開特許公報(A)
公開日2025-07-23
出願番号2024001954
出願日2024-01-10
発明の名称判定装置、判定方法、及び判定プログラム
出願人日本電気株式会社
代理人個人
主分類G06F 11/07 20060101AFI20250715BHJP(計算;計数)
要約【課題】ネットワーク上で提供されるサービスに当該ネットワーク上での障害が影響する程度を判定することができる判定装置を実現する。
【解決手段】判定装置は、サービスを提供するために設計部によって設計されたネットワークを構成する複数の要素の少なくとも何れか1つに発生した障害を検出する検出部と、設計部により生成されたネットワーク構成情報であって、複数の要素間におけるサービスに係る依存関係を示すネットワーク構成情報を参照して、障害によるサービスへの影響の程度を判定する判定部と、を備えている。
【選択図】図1
特許請求の範囲【請求項１】
サービスを提供するために設計手段によって設計されたネットワークを構成する複数の要素の少なくとも何れか１つに発生した障害を検出する検出手段と、
前記設計手段により生成されたネットワーク構成情報であって、前記複数の要素間における前記サービスに係る依存関係を示すネットワーク構成情報を参照して、前記障害による前記サービスへの影響の程度を判定する判定手段と、
を備えている、判定装置。
続きを表示（約 1,400 文字）【請求項２】
前記サービスを利用するユーザを示す通知先情報を参照して、前記判定手段による判定結果を前記ユーザに通知する通知手段をさらに備えている、
請求項１に記載の判定装置。
【請求項３】
前記設計手段をさらに備え、
前記設計手段は、前記サービスに関する情報が入力されると、当該サービスを提供するための前記ネットワークを設計することにより、前記ネットワーク構成情報を生成する、
請求項１または２に記載の判定装置。
【請求項４】
前記ネットワーク構成情報は、前記サービスを提供するために選択的に利用可能な複数のネットワークそれぞれについて生成され、前記選択的に利用可能な複数のネットワークは少なくとも一部の要素が互いに異なり、
前記選択的に利用可能な複数のネットワークの何れかを選択して運用するとともに、運用中のネットワークに含まれる要素に障害が発生した場合に、前記選択的に利用可能な複数のネットワークのうち、前記障害が発生した要素を含まない他のネットワークを選択して運用する運用手段をさらに備える、
請求項１または２に記載の判定装置。
【請求項５】
前記複数の要素は、冗長に構成される第１の要素および第２の要素を含み、
前記判定手段は、前記第１の要素に障害が発生し、且つ、前記第２の要素に障害が発生していない場合に、前記サービスへの影響の程度を判定する、
請求項１または２に記載の判定装置。
【請求項６】
前記ネットワークは、複数のサービスを提供するために利用され、
前記ネットワーク構成情報は、前記複数の要素間におけるサービス毎の依存関係を示し、
前記判定手段は、前記複数のサービスのうち前記障害が影響するサービスを特定する、
請求項１または２に記載の判定装置。
【請求項７】
前記複数の要素は、前記サービスの提供に必要となるネットワーク機能を示す要素、前記ネットワーク機能を仮想装置として実装するコンピュータ上の仮想単位を示す要素を含む、
請求項１または２に記載の判定装置。
【請求項８】
少なくとも１つのプロセッサが、サービスを提供するために設計処理によって設計されたネットワークを構成する複数の要素の少なくとも何れか１つに発生した障害を検出する検出処理と、
前記少なくとも１つのプロセッサが、前記設計処理により生成されたネットワーク構成情報であって、前記複数の要素間における前記サービスに係る依存関係を示すネットワーク構成情報を参照して、前記障害による前記サービスへの影響の程度を判定する判定処理と、
を含んでいる、判定方法。
【請求項９】
判定装置としてコンピュータを機能させるプログラムであって、前記コンピュータを、
サービスを提供するために設計手段によって設計されたネットワークを構成する複数の要素の少なくとも何れか１つに発生した障害を検出する検出手段と、
前記設計手段により生成されたネットワーク構成情報であって、前記複数の要素間における前記サービスに係る依存関係を示すネットワーク構成情報を参照して、前記障害による前記サービスへの影響の程度を判定する判定手段と、
として機能させる、判定プログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、判定装置、判定方法、及び判定プログラムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１には、ユーザ端末とサーバとをルータを介して接続するネットワークを監視するネットワーク監視システムが記載されている。当該ネットワーク監視システムは、ネットワークにおける障害を検出すると、障害が影響するユーザを特定する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－１８３４８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載のネットワーク監視システムにおいては、ネットワーク上の障害が影響するユーザは特定できるものの、当該ネットワーク上で提供されるサービスに当該障害が影響する程度を判定することができないという問題があった。
【０００５】
本開示は、上記の問題に鑑みてなされたものであり、その一例示的目的は、ネットワーク上で提供されるサービスに当該ネットワーク上での障害が影響する程度を判定する技術を提供することにある。
【課題を解決するための手段】
【０００６】
本開示の一例示的側面に係る判定装置は、サービスを提供するために設計手段によって設計されたネットワークを構成する複数の要素の少なくとも何れか１つに発生した障害を検出する検出手段と、前記設計手段により生成されたネットワーク構成情報であって、前記複数の要素間における前記サービスに係る依存関係を示すネットワーク構成情報を参照して、前記障害による前記サービスへの影響の程度を判定する判定手段と、を備えている。
【０００７】
本開示の一例示的側面に係る判定方法は、少なくとも１つのプロセッサが、サービスを提供するために設計処理によって設計されたネットワークを構成する複数の要素の少なくとも何れか１つに発生した障害を検出する検出処理と、前記少なくとも１つのプロセッサが、前記設計処理により生成されたネットワーク構成情報であって、前記複数の要素間における前記サービスに係る依存関係を示すネットワーク構成情報を参照して、前記障害による前記サービスへの影響の程度を判定する判定処理と、を含んでいる。
【０００８】
本開示の一例示的側面に係る判定プログラムは、判定装置としてコンピュータを機能させるプログラムであって、前記コンピュータを、サービスを提供するために設計手段によって設計されたネットワークを構成する複数の要素の少なくとも何れか１つに発生した障害を検出する検出手段と、前記設計手段により生成されたネットワーク構成情報であって、前記複数の要素間における前記サービスに係る依存関係を示すネットワーク構成情報を参照して、前記障害による前記サービスへの影響の程度を判定する判定手段と、として機能させる。
【発明の効果】
【０００９】
本開示の一例示的側面によれば、ネットワーク上で提供されるサービスに当該ネットワーク上での障害が影響する程度を判定する技術を提供することができるという一例示的効果を奏する。
【図面の簡単な説明】
【００１０】

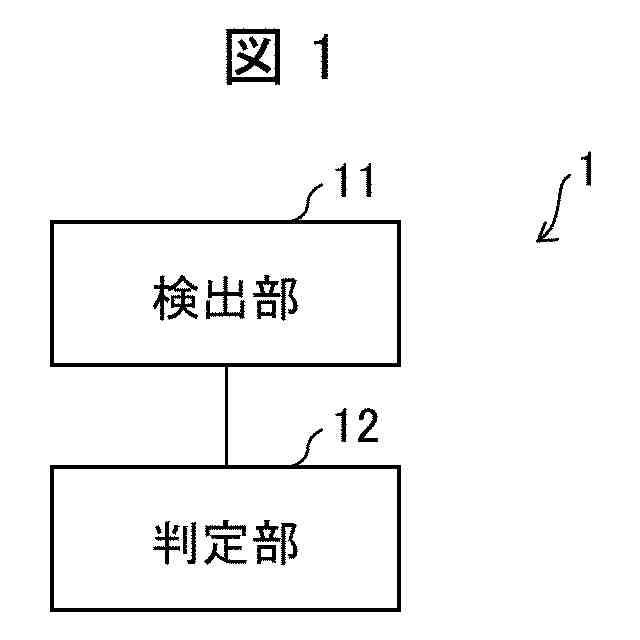

本開示に係る判定装置の構成を示すブロック図である。

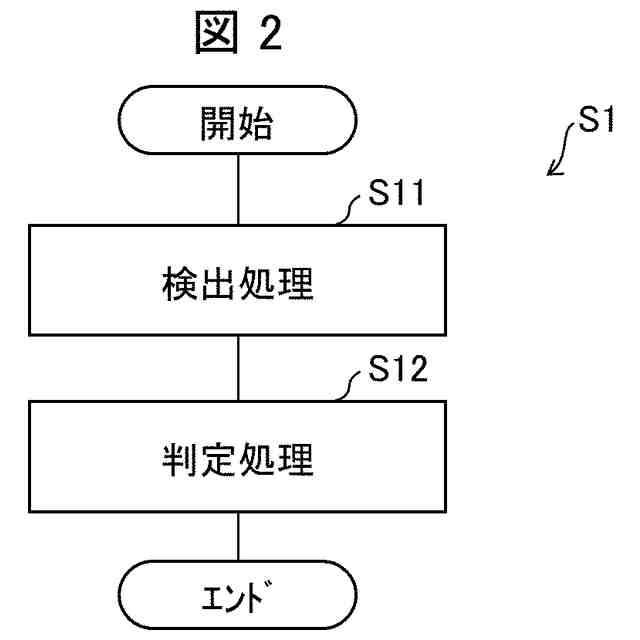

本開示に係る判定方法の流れを示すフロー図である。

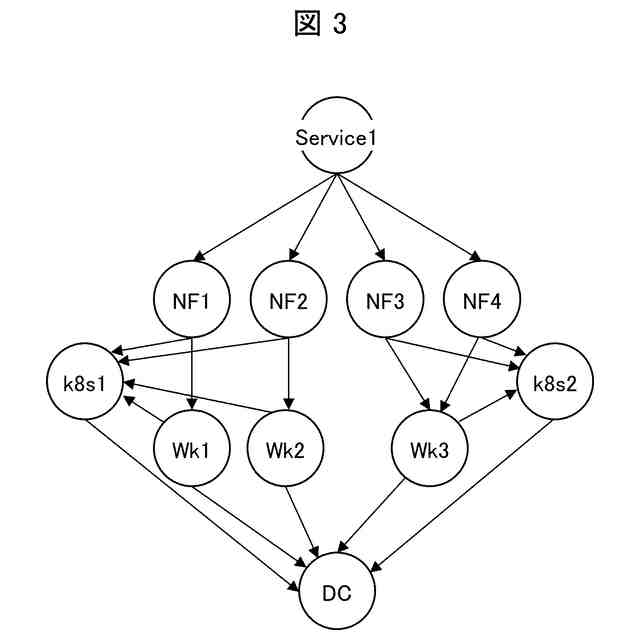

本開示に係るネットワーク構成情報の具体例を示す図である。

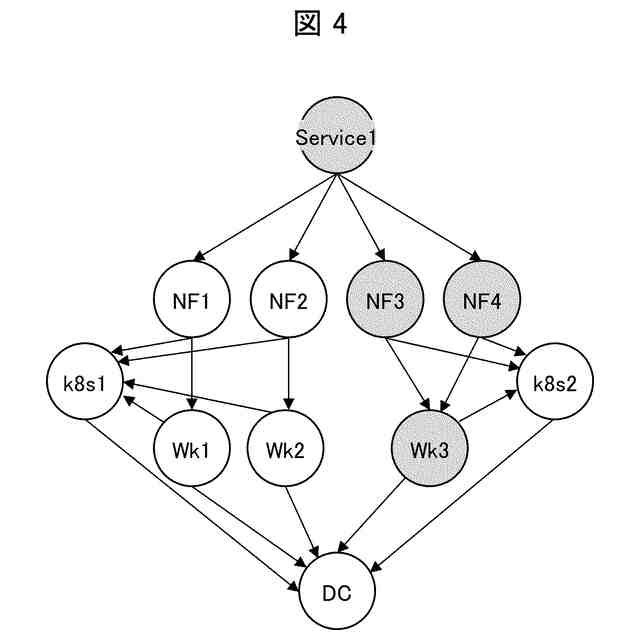

本開示に係る判定処理の具体例を説明する模式図である。

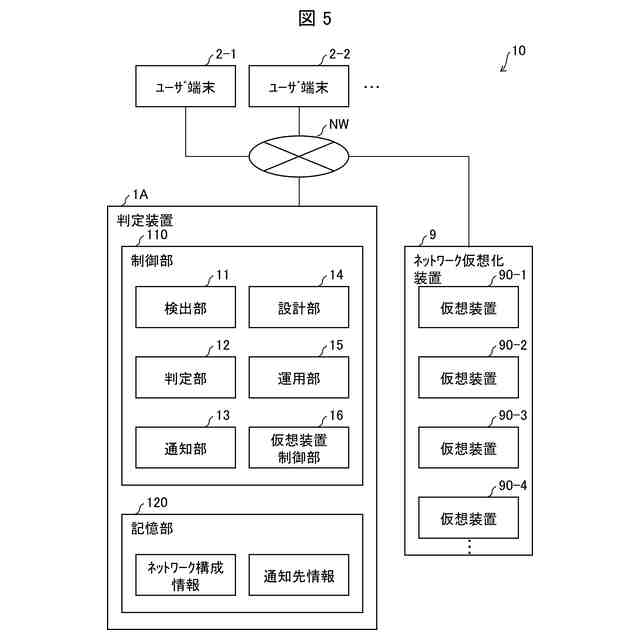

本開示に係る判定システムの構成を示すブロック図である。

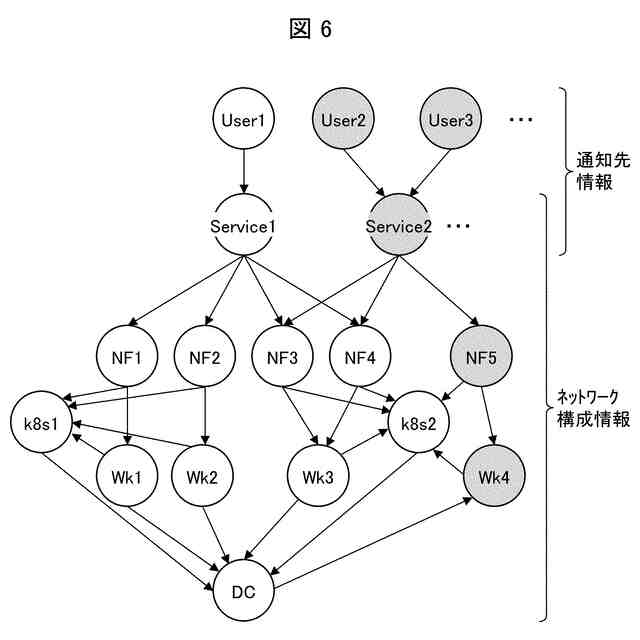

本開示に係るネットワーク構成情報および通知先情報の具体例を示す図である。

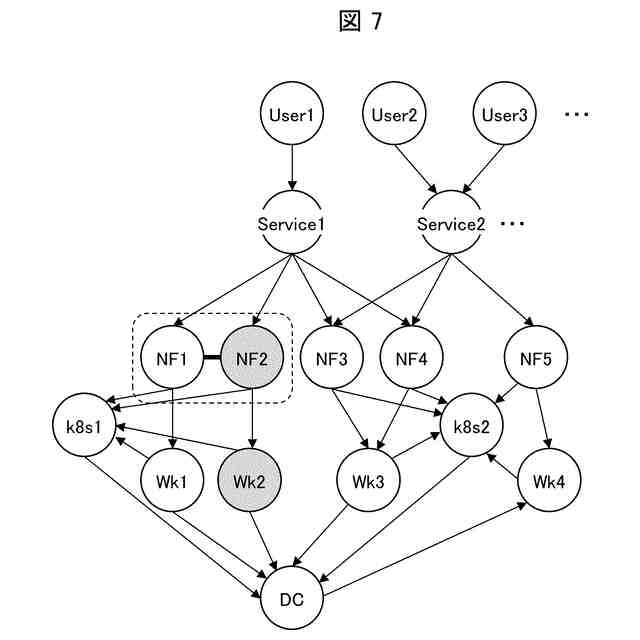

本開示に係るネットワーク構成情報および通知先情報の他の具体例を示す図である。

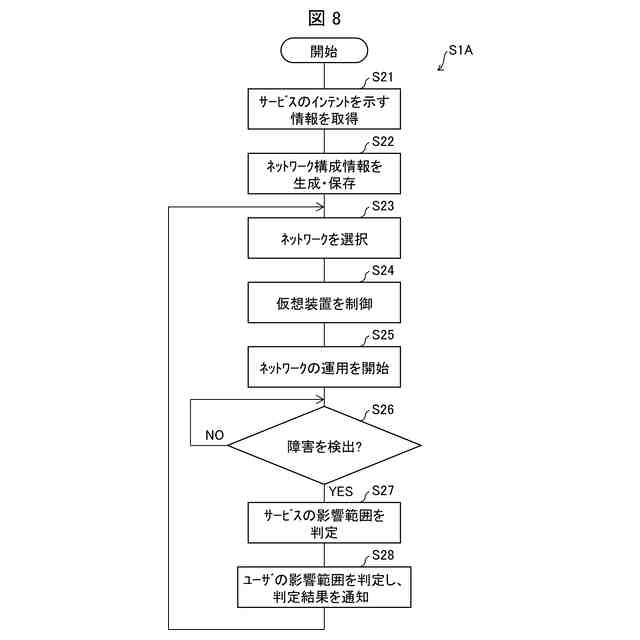

本開示に係る判定方法の流れを示すフロー図である。

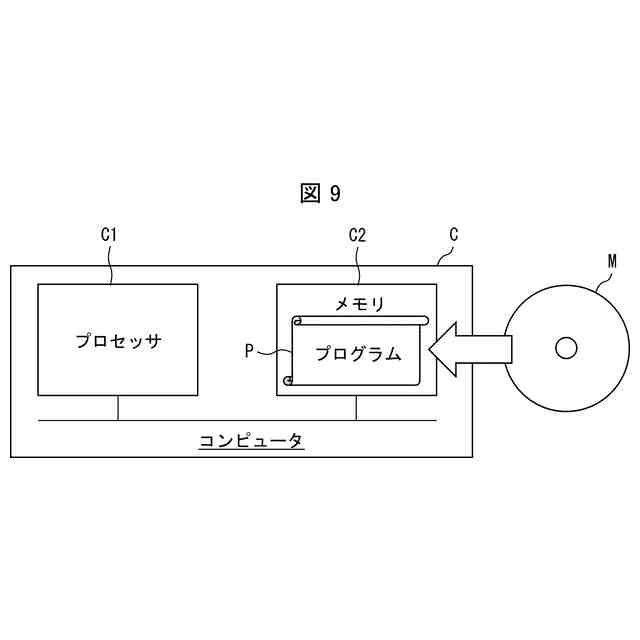

本開示に係る各装置として機能するコンピュータのハードウェア構成を示すブロック図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
