公開番号2025126634
公報種別公開特許公報(A)
公開日2025-08-29
出願番号2024022962
出願日2024-02-19
発明の名称ラダー回路生成支援プログラム及び装置
出願人中外炉工業株式会社
代理人個人,個人,個人,個人
主分類G05B 19/05 20060101AFI20250822BHJP(制御;調整)
要約【課題】外部環境の動作定義のプログラミング作業にて均一性及び生成効率の向上を実現する。
【解決手段】ラダー回路生成支援装置は、産業用設備における類型的な機能をニーモニックにより表す雛型ファイルと、機能ブロックの名称を含む雛型ファイルの名称と当該雛型に関する入力デバイスのアドレス及び出力デバイスのアドレスと当該類型の機能に関するパラメータとが組み合わされて複数定義されているプログラマブルロジックコントローラ(PLC)に関する外部環境定義のテーブルと、を入力データとして、産業用設備における外部環境を定義するラダー回路に係るラダープログラムを、ニーモニックリストとして出力する。
【選択図】図1
特許請求の範囲【請求項１】
産業用設備における類型的な機能をニーモニックにより表す雛型ファイルと、
機能ブロックの名称を含む雛型ファイルの名称と、当該雛型に関する入力デバイスのアドレス及び出力デバイスのアドレスと、当該類型の機能に関するパラメータとが、組み合わされて複数定義されている、プログラマブルロジックコントローラ（ＰＬＣ）に関する外部環境動作定義のテーブルと
を入力データとして、
産業用設備における外部環境の動作を定義するラダー回路に係るラダープログラムを、ニーモニックリストとして出力する、
ラダー回路生成支援装置。
続きを表示（約 510 文字）【請求項２】
前記雛型ファイルは、産業用設備における類型的な機能を表すラダー回路をニーモニック表記へ変換するコンピュータ処理に基づいて作成されるファイルを含む、
請求項１に記載のラダー回路生成支援装置。
【請求項３】
産業用設備における類型的な機能をニーモニックにより表す雛型ファイルと、
機能ブロックの名称を含む雛型ファイルの名称と、当該雛型に関する入力デバイスのアドレス及び出力デバイスのアドレスとが、当該類型の機能に関するパラメータとが、組み合わされて複数定義されている、プログラマブルロジックコントローラ（ＰＬＣ）に関する外部環境動作定義のテーブルと
を入力して、
産業用設備における外部環境の動作を定義するラダー回路に係るラダープログラムを、ニーモニックリストとして出力する、
ラダー回路生成支援プログラム。
【請求項４】
前記雛型ファイルは、産業用設備における類型的な機能を表すラダー回路をニーモニック表記へ変換するコンピュータ処理に基づいて作成されるファイルを含む、
請求項３に記載のラダー回路生成支援プログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、産業用設備のプログラマブルロジックコントローラ（ＰＬＣ）に関する、ラダー回路のためのラダープログラムの生成を支援するプログラム、及び装置に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
特許文献１、２に記載のような、熱処理炉等の産業用設備のプログラマブルロジックコントローラ（ＰＬＣ）に関する外部環境の動作定義は、通常、ラダー回路図を生成することによって行われる。ここでの外部環境とは、例えば、シリンダ、炉温や圧力等のアナログ値、調節計等のアナログ計器出力、モータやインバータ等で駆動されるハードウエアの位置情報、水位等のスイッチ情報である。
【０００３】
ラダー回路図は、ＰＬＣで使用するプログラムの一つであり、リレー回路の形を採ってＰＣに表示される。ラダー回路図は、ラダープログラムとも称される。ニーモニックリストとしてテキスト形式で利用されることもある。
【０００４】
ラダー回路図（ラダープログラム）の作成作業は、設計者に属人的に依存する傾向があるため、ラダープログラムの生成における均一性にばらつきが生じがちである。一方でプログラミングはイノベーション関連の知的作業であり過度なマニュアル的手法による過度な画一化は、プログラミング技法の発展を阻害する可能性がある。
【先行技術文献】
【特許文献】
【０００５】
実開昭６２－１６７０８９号公報
特開平６－５７４０３号公報
特許第３１８４１２４号公報
特許第４９２２６８４号公報
特許第３３８５７９０号公報
特開２００２－２２９６１３号公報
特開２０１９－１０１７５７号公報
特開平６－２７４４９９号公報
特許第５０７５９８７号公報
特開平９－９１０３２号公報
特開平９－１６０６０８号公報
特許第５４５４７８３号公報
特開２００７－２４９９３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献３～１３に記載のように、産業用設備のＰＬＣに関する外部環境の動作は様々であるため、柔軟性を持って外部環境の動作定義の生成作業が行われることが求められる。他方、外部環境動作定義のプログラミングには、均一性及び生成効率も要求される。
【課題を解決するための手段】
【０００７】
本開示のラダー回路生成支援装置は、
産業用設備における類型的な機能をニーモニックにより表す雛型ファイルと、
機能ブロックの名称を含む雛型ファイルの名称と、当該雛型に関する入力デバイスのアドレス及び出力デバイスのアドレスと、当該類型の機能に関するパラメータとが、組み合わされて複数定義されている、プログラマブルロジックコントローラ（ＰＬＣ）に関する外部環境動作定義のテーブルと
を入力データとして、
産業用設備における外部環境の動作を定義するラダー回路に係るラダープログラムを、ニーモニックリストとして出力する。
【発明の効果】
【０００８】
本開示のラダー回路生成支援プログラム及び装置は、産業用設備のＰＬＣに関する外部環境におけるモータ、電磁弁、シリンダ等の機器やプロセスの動作に係るプログラムを、時間、温度等の数値と共に、動作部位毎にナンバーリング（若しくは、付名）して登録し、部品化しておき、更に、登録された利用部品名と、入出力パラメータを表計算ソフトウエアにて定義することにより、ラダー回路をニーモニック表記（形式）で瞬時に作成できるようにするものである。故に、動作の組み合わせという「固まり」が定義され得るので、本開示のラダー回路生成支援プログラム及び装置は、大型で複雑な動きを行う産業用設備のＰＬＣに関する外部環境の動作のラダー回路の適切な生成支援を行うことができ、特に、生成時間及びチェックのための時間を短縮でき、加えて入力ミスの発生も防ぐことができる。
【図面の簡単な説明】
【０００９】

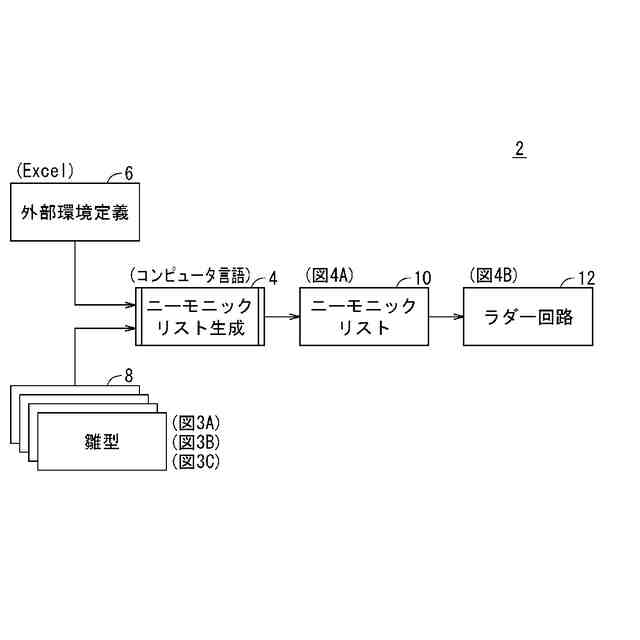

図１は、実施の形態に係るラダー回路生成支援装置におけるデータフロー図である。

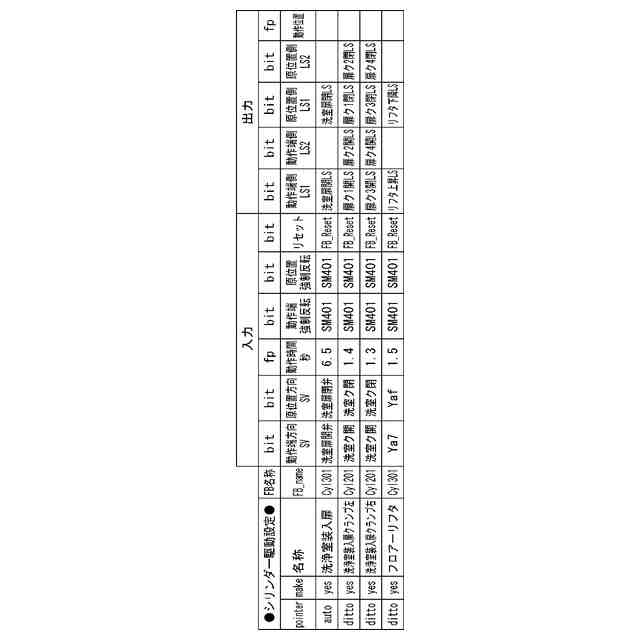

図２は、実施の形態に係るラダー回路生成支援装置における、入力データである外部環境動作定義テーブルの一例である。

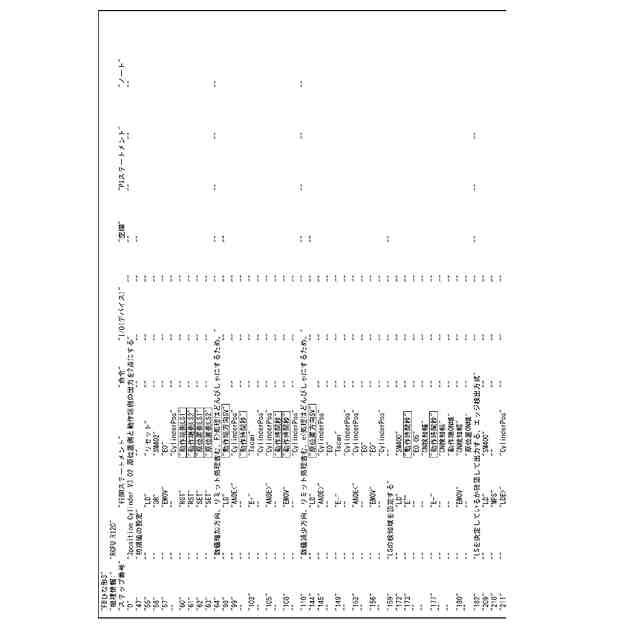

図３Ａは、実施の形態に係るラダー回路生成支援装置における、入力データである雛型ファイルの、ニーモニックファイルの一例（Ｃｙｌ３０１）の前半部である。

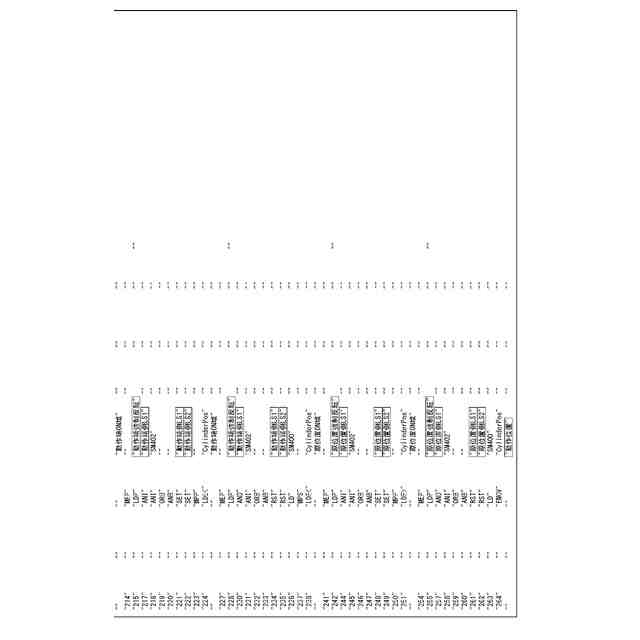

図３Ｂは、実施の形態に係るラダー回路生成支援装置における、入力データである雛型ファイルの、ニーモニックファイルの一例（Ｃｙｌ３０１）の後半部である。

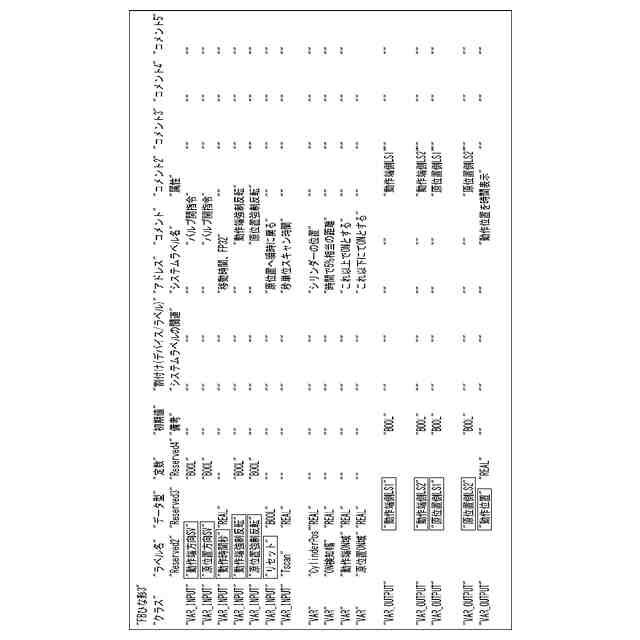

図３Ｃは、実施の形態に係るラダー回路生成支援装置における、入力データである雛型ファイルの、ラベル定義ファイルの一例である。

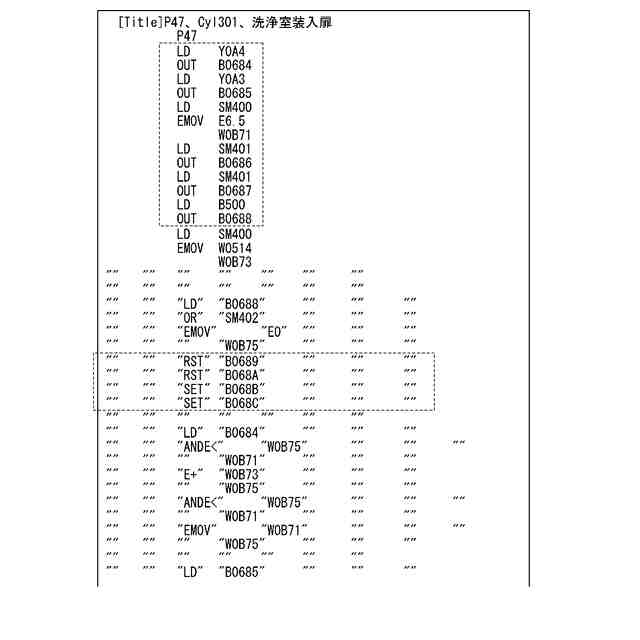

図４Ａは、実施の形態に係るラダー回路生成支援装置における、出力データであるニーモニックリストの一例の一部である。

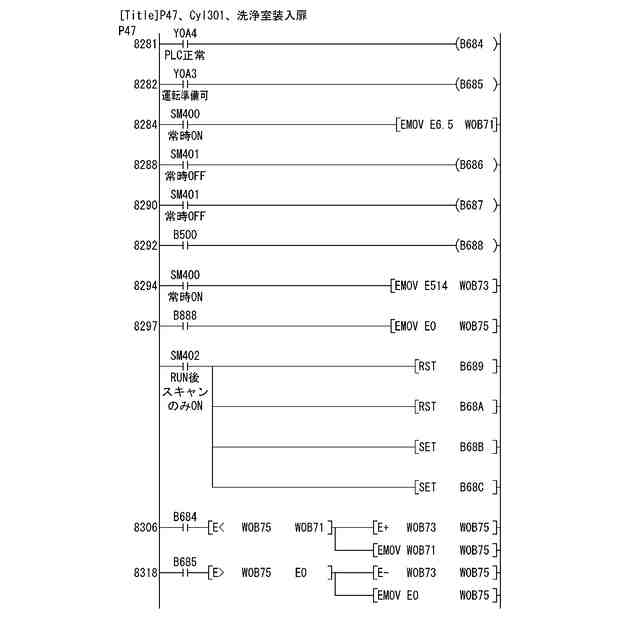

図４Ｂは、実施の形態に係るラダー回路生成支援装置における、出力データであるラダー回路図（ラダープログラム）の一例の一部である。
図５は、実施の形態に係るラダー回路生成支援装置にて生成されるニーモニックリスト及びラダー回路によるシミュレーション、及び同シミュレーションを利用する制御プログラム開発を示す、ブロック図である。
【発明を実施するための形態】
【００１０】
以下、適宜図面を参照しながら、実施の形態を詳細に説明する。但し、必要以上に詳細な説明は省略する場合がある。例えば、既によく知られた事項の詳細説明や実質的に同一の構成に対する重複説明を省略する場合がある。これは、以下の説明が不必要に冗長になるのを避け、当業者の理解を容易にするためである。
（【００１１】以降は省略されています）
