公開番号2025126193
公報種別公開特許公報(A)
公開日2025-08-28
出願番号2025102616,2023549929
出願日2025-06-18,2022-03-30
発明の名称情報指示方法および通信装置
出願人華為技術有限公司,HUAWEI TECHNOLOGIES CO.,LTD.
代理人個人,個人
主分類H04W 28/06 20090101AFI20250821BHJP(電気通信技術)
要約【課題】情報指示方法および通信装置を開示する。
【解決手段】non-AP MLDまたはnon-AP MLD内の第1のSTAが、第1のフレームを生成する。第1のフレームは、初期制御フレーム内のチャネル切り替え遅延のためのパディング持続時間を示すための指示情報を含む。パディング持続時間は、制御応答フレームの持続時間に基づいて決定される。non-AP MLDまたはnon-AP MLD内の第1のSTAもしくは別のSTAは、第1のフレームを伝送する。AP MLDまたはAP MLD内の第1のAPもしくは別のAPが、第1のフレームを受信する。AP MLDまたは第1のAPは、指示情報に基づいて初期制御フレームのパディング持続時間を決定する。前述の解決策に基づいて、初期制御フレームのパディング持続時間は正確に決定され得、その結果、第1のSTAは、後続のデータフレームが到着する前に、対応する数の伝送チャネルの切り替えを完了することができる。

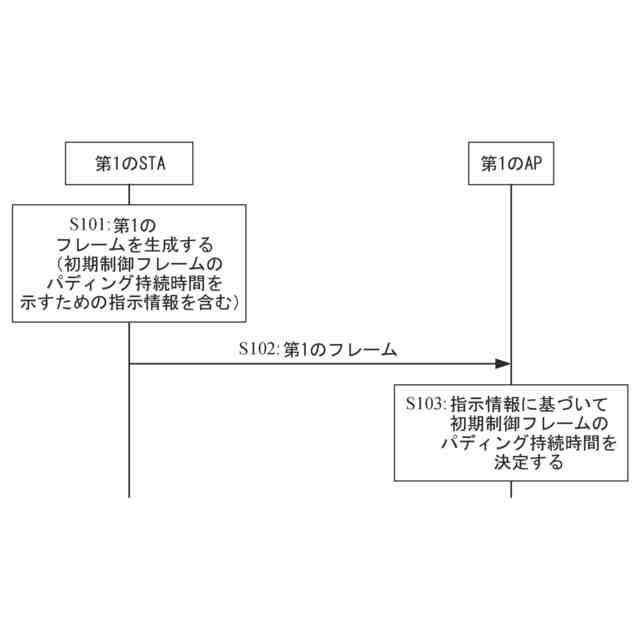

【選択図】図3
特許請求の範囲【請求項１】
情報指示方法であって、前記方法が、
第1のフレームを生成するステップであって、前記第1のフレームは指示情報を含み、前記指示情報は初期制御フレーム内のチャネル切り替え遅延に必要なパディング持続時間を示し、前記パディング持続時間は制御応答フレームの持続時間に基づいて決定される、ステップと、
前記第1のフレームを伝送するステップと
を含む、情報指示方法。
続きを表示（約 1,000 文字）【請求項２】
前記指示情報が、前記第1のフレームの拡張マルチリンクシングル無線遅延フィールドおよび／または前記第1のフレームの拡張マルチリンクマルチ無線遅延フィールドで搬送される、請求項1に記載の方法。
【請求項３】
前記第1のフレームが複数の指示情報を含み、前記複数の指示情報の各々は、前記初期制御フレームの伝送レートに対応する前記初期制御フレームのパディング持続時間を示す、請求項1または2に記載の方法。
【請求項４】
前記方法が、
前記制御応答フレームの前記持続時間を決定するステップをさらに含む、請求項1から3のいずれか一項に記載の方法。
【請求項５】
前記制御応答フレームの持続時間を決定する前記ステップが、
前記制御応答フレームのレートを決定するステップと、
前記制御応答フレームの前記レートおよび前記制御応答フレームの長さに基づいて前記制御応答フレームの前記持続時間を決定するステップと
を含む、請求項4に記載の方法。
【請求項６】
前記制御応答フレームの前記レートの最大値が、基本サービスセット基本レートセット内の、前記初期制御フレームの最大レート以下の最高レートである、請求項5に記載の方法。
【請求項７】
前記初期制御フレームの最大レートが24Mbpsである場合、前記制御応答フレームの前記レートの最大値は、24Mbpsと基本サービスセット基本レートセット内の最高レートとの間のより小さい値である、請求項5に記載の方法。
【請求項８】
前記パディング持続時間が、前記切り替え遅延、前記初期制御フレームと前記制御応答フレームとの間の第1のフレーム間空間、前記制御応答フレームとデータフレームとの間の第2のフレーム間空間、および前記制御応答フレームの前記持続時間に関連付けられる、請求項1から7のいずれか一項に記載の方法。
【請求項９】
前記パディング持続時間が、前記初期制御フレームが前記最大レートで伝送されるときに必要とされるパディング持続時間である、請求項1から8のいずれか一項に記載の方法。
【請求項１０】
前記方法が、
前記制御応答フレームの前記持続時間の最小値を決定するステップをさらに含む、請求項1から9のいずれか一項に記載の方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本出願は、2021年4月30日に中国国家知識産権局に出願された「INFORMATION INDICATION METHOD AND COMMUNICATION APPARATUS」という名称の中国特許出願第202110485965．4号、および2021年4月7日に中国国家知識産権局に出願された「INFORMATION INDICATION METHOD AND COMMUNICATION APPARATUS」という名称の中国特許出願第202110375411．9号の優先権を主張し、これらは両方ともその全体が参照により本明細書に組み込まれる。
続きを表示（約 2,000 文字）【０００２】
本出願は、無線通信技術の分野に関し、特に、情報指示方法および通信装置に関する。
【背景技術】
【０００３】
無線技術の発展に伴い、ますます多くの無線デバイスがマルチリンク通信をサポートするようになっている。非アクセスポイントマルチリンクデバイス（non－access point multi－link device、non－AP MLD）は、複数のリンクを監視し得る。non－AP MLDまたはnon－AP MLD内の非アクセスポイント局（non－access point station、non－AP STA）に送信された初期制御フレームがリンク上でnon－AP MLDまたはnon－AP STAによって受信された後、別のリンク上の受信チャネル（receive chain）がリンクに切り替えられ得、その結果、初期制御フレームが受信された後、データフレームがより高いレートで受信され得る。
【０００４】
図1は、伝送チャネル切り替えプロセスの概略図である。リンク上のnon－AP MLDの受信チャネルの数がAからBに切り替えられるとき（B＞Aであり、図1では、受信チャネルの数は1から2に切り替えられる）、一定の時間が必要である。したがって、AP MLD内のアクセスポイントマルチリンクデバイス（access point multi－link device、AP MLD）またはアクセスポイント（access point、AP）は、送信された初期制御フレームにパディングビット（padding bits）を追加する必要があり、その結果、non－AP MLDが初期制御フレームを受信した後に受信チャネルを切り替えるのに十分な時間がある。初期制御フレームのコンテンツ部分を受信した後、non－AP MLDは、後続のデータフレームが到着する前に切り替えが完了する限り、切り替えの実行を開始し得る。non－AP MLDによって必要とされる切り替え遅延がより長い場合、より多くのパディングビットが初期制御フレームに追加される必要がある。
【０００５】
AP MLDまたはAP MLD内のAPが初期制御フレームを送信するとき、non－AP MLDが後続のデータフレームが到着する前に伝送チャネルの数の切り替えを完了することができるように、パディング持続時間を決定する必要がある。しかしながら、現在、パディング持続時間を決定するための対応する解決策はない。
【発明の概要】
【課題を解決するための手段】
【０００６】
本出願は、non－AP MLDが後続のデータフレームが到着する前に伝送チャネルの数の切り替えを完了することができるように、初期制御フレームのパディング持続時間を正確に決定するための情報指示方法および通信装置を提供する。
【０００７】
第1の態様によれば、情報指示方法が提供される。本方法は、non－AP MLDまたはnon－AP MLD内の第1のSTAが、第1のフレームを生成するステップであって、第1のフレームは指示情報を含み、指示情報は初期制御フレーム内のチャネル切り替え遅延のためのパディング持続時間を示し、パディング持続時間は制御応答フレームの持続時間に基づいて決定される、ステップと、non－AP MLDまたはnon－AP MLD内の第1のSTAもしくは別のSTAが、第1のフレームを伝送するステップと、を含む。この態様では、初期制御フレームのパディング持続時間は正確に決定され得、その結果、第1のSTAは、後続のデータフレームが到着する前に、対応する数の伝送チャネルの切り替えを完了することができる。
【０００８】
1つの可能な実施態様では、指示情報は、第1のフレームの拡張マルチリンクシングル無線遅延フィールドおよび／または第1のフレームの拡張マルチリンクマルチ無線遅延フィールドで搬送される。
【０００９】
別の可能な実施態様では、第1のフレームは複数の指示情報を含む。複数の指示情報の各々は、初期制御フレームの伝送レートに対応する初期制御フレームのパディング持続時間を示す。この実施態様では、non－AP MLDまたはnon－AP STAは、AP MLDまたはAPに複数の指示情報を送信し得る。各指示情報は、初期制御フレームの伝送レートに対応する初期制御フレームのパディング持続時間を示す。AP MLDまたはAPは、初期制御フレームの実際の伝送レートに基づいて初期制御フレームの対応するパディング持続時間を決定し得る。
【００１０】
別の可能な実施態様では、本方法は、non－AP MLDまたはnon－AP MLD内の第1のSTAが制御応答フレームの持続時間を決定するステップをさらに含む。
（【００１１】以降は省略されています）
