公開番号2025125732
公報種別公開特許公報(A)
公開日2025-08-28
出願番号2024021850
出願日2024-02-16
発明の名称車載器、情報処理システム及び情報処理方法
出願人株式会社三菱総合研究所
代理人個人,個人
主分類G07B 15/00 20110101AFI20250821BHJP(チェック装置)
要約【課題】従来から提供されているETCの利用を実現しつつ、その他の決済も可能となる車載器と、当該車載器を用いた情報処理システム及び当該車載器を用いた情報処理方法を提供する。
【解決手段】車載器100は、第一決済特定情報をETC路側機600に送信する第一通信部10と、第二決済特定情報を暗号化して、暗号決済特定情報を生成する暗号化部50と、前記暗号決済特定情報を送信する第二通信部20と、を有する。

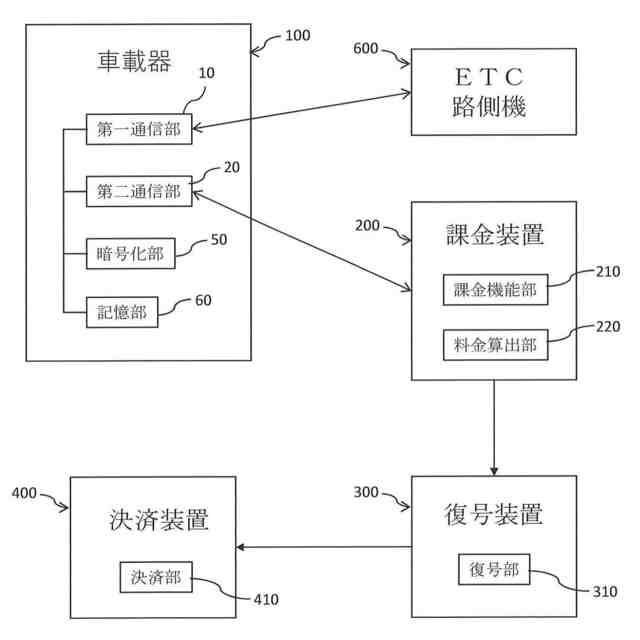

【選択図】図1
特許請求の範囲【請求項１】
第一決済特定情報をＥＴＣ路側機に送信する第一通信部と、
第二決済特定情報を暗号化して、暗号決済特定情報を生成する暗号化部と、
前記暗号決済特定情報を送信する第二通信部と、
を備える車載器。
続きを表示（約 870 文字）【請求項２】
前記暗号決済特定情報は、少なくとも車載器識別情報を用いて第二決済特定情報を暗号化することで生成される、請求項１に記載の車載器。
【請求項３】
前記第二通信部は、車載器識別情報及び前記暗号決済特定情報を送信する、請求項１又は２に記載の車載器。
【請求項４】
前記第二通信部は、時刻及び前記暗号決済特定情報を送信する、請求項１又は２に記載の車載器。
【請求項５】
前記第一決済特定情報と前記第二決済特定情報とは同じ情報を含む、請求項１又は２に記載の車載器。
【請求項６】
前記第二通信部は、前記暗号決済特定情報に加えて認証情報を送信する、請求項１又は２に記載の車載器。
【請求項７】
請求項１又は２に記載の車載器と、
前記暗号決済特定情報を受信し、前記暗号決済特定情報に料金情報を関連付ける課金装置と、
を備える情報処理システム。
【請求項８】
前記課金装置から前記暗号決済特定情報を受信し、前記暗号決済特定情報を復号する復号部を有する復号装置をさらに備え、
前記課金装置を管理する課金機関と、前記復号装置を管理する管理機関とは、異なる機関である、請求項７に記載の情報処理システム。
【請求項９】
前記課金装置は、料金算出情報を前記暗号決済特定情報に関連付ける課金機能部と、前記料金算出情報から料金を算出する料金算出部と、を有する、請求項７に記載の情報処理システム。
【請求項１０】
前記課金装置から前記暗号決済特定情報を受信し、前記暗号決済特定情報を復号する復号部を有する復号装置をさらに備え、
前記課金装置は、前記暗号決済特定情報を前記料金情報と分離して前記復号装置に送信し、
前記復号装置で復号された第二決済特定情報と、前記料金情報とを関連付ける決済部を有する決済装置を備える、請求項７に記載の情報処理システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ＥＴＣ路側機に情報を送信する車載器と、このような車載器を備えた情報処理システム及びこのような車載器を用いた情報処理方法に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来から、ＥＴＣ（Electronic Toll Collection System）が用いられており、ＥＴＣカードを挿入したＥＴＣ車載器を搭載した車両が入口料金所及び出口料金所に設置されたＥＴＣ路側機を通過することにより、出口料金所で入口料金所と出口料金所と間の料金を予め設定された料金テーブルを参照することによって通行料金が決定されている。例えば特許文献１では、入口料金所機器から、車両が入口料金所に進入した日時を示す入口料金所進入日時情報、入口料金所識別情報、及び前記車両の車載器に挿入されたＥＴＣカードのＥＴＣカードＩＤを含む入口料金所情報を受信し、出口料金所機器に対して料金テーブルを配信し、前記出口料金所機器から前記車両が出口料金所に進入した日時を示す出口料金所進入日時情報、出口料金所識別情報、及び前記ＥＴＣカードＩＤを含む出口料金所情報を受信する料金所側通信部、を備える料金収受中央装置が示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－０８１０４４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、従来から提供されているＥＴＣの利用を実現しつつ、その他の決済も可能となる車載器と、当該車載器を用いた情報処理システム及び当該車載器を用いた情報処理方法を提供する。
【課題を解決するための手段】
【０００５】
［概念１］
本発明による車載器は、
第一決済特定情報をＥＴＣ路側機に送信する第一通信部と、
第二決済特定情報を暗号化して、暗号決済特定情報を生成する暗号化部と、
前記暗号決済特定情報を送信する第二通信部と、
を備えてもよい。
【０００６】
［概念２］
概念１による車載器において、
前記暗号決済特定情報は、少なくとも車載器識別情報を用いて第二決済特定情報を暗号化することで生成されてもよい。
【０００７】
［概念３］
概念１又は２による車載器において、
前記第二通信部は、車載器識別情報及び前記暗号決済特定情報を送信してもよい。
【０００８】
［概念４］
概念１乃至３のいずれか１つによる車載器において、
前記第二通信部は、時刻及び前記暗号決済特定情報を送信してもよい。
【０００９】
［概念５］
概念１乃至４のいずれか１つによる車載器において、
前記第一決済特定情報と前記第二決済特定情報とは同じ情報を含んでもよい。
【００１０】
［概念６］
概念１乃至５のいずれか１つによる車載器において、
前記第二通信部は、前記暗号決済特定情報に加えて認証情報を送信してもよい。
（【００１１】以降は省略されています）
