公開番号2025124988
公報種別公開特許公報(A)
公開日2025-08-27
出願番号2024020776
出願日2024-02-15
発明の名称検出装置
出願人株式会社Magnolia White
代理人弁理士法人酒井国際特許事務所
主分類G01N 21/17 20060101AFI20250820BHJP(測定;試験)
要約【課題】より高い検出精度を得ることが可能な検出装置を提供すること。
【解決手段】検出装置は、光源装置と、被検出体設置部と、複数の分割領域を有するエレクトロクロミックシャッターと、複数の検出領域を含む光学センサと、を備える。エレクトロクロミックシャッターにおける複数の分割領域は、1つの分割領域ごとに透光と非透光とを切り替え可能であり、複数の発光素子は、1つの発光素子ごとに点灯と非点灯とを切り替え可能である。複数の発光素子のそれぞれと、エレクトロクロミックシャッターの複数の分割領域のそれぞれと、複数の検出領域のそれぞれとが、Z方向から見て重なる。
【選択図】図9
特許請求の範囲【請求項１】
面状に配置された複数の発光素子を含む光源装置と、
前記光源装置に対して第１方向の一方側に重なって配置され、且つ、被検出体を設置する透光性の被検出体設置部と、
前記被検出体設置部に対して前記第１方向の一方側に重なって配置され、且つ、面状に配置された複数の分割領域を有するエレクトロクロミックシャッターと、
前記エレクトロクロミックシャッターに対して前記第１方向の一方側に重なって配置され、且つ、面状に配置された複数の検出領域を含む光学センサと、を備え、
１つの前記検出領域は、１つ以上の光検出素子を含み、
前記エレクトロクロミックシャッターにおける前記複数の分割領域は、１つの分割領域ごとに透光と非透光とを切り替え可能であり、前記複数の発光素子は、それぞれ点灯と非点灯とを切り替え可能であり、
前記複数の発光素子のそれぞれと、前記エレクトロクロミックシャッターの前記複数の分割領域のそれぞれと、前記複数の検出領域のそれぞれとが、前記第１方向から見て重なる、
検出装置。
続きを表示（約 960 文字）【請求項２】
前記複数の分割領域のうち、点灯状態の前記発光素子に対して前記第１方向から見て重なる分割領域は透光状態になり、非点灯状態の前記発光素子に対して前記第１方向から見て重なる分割領域は非透光状態になる、
請求項１に記載の検出装置。
【請求項３】
前記複数の発光素子、前記複数の分割領域及び前記複数の検出領域は、前記第１方向に交差する第２方向と、前記第１方向および前記第２方向に交差する第３方向と、に沿って行列状に並び、
Ｎが自然数である場合、
Ｎ行に配置された前記複数の発光素子及び前記複数の分割領域のそれぞれは、前記第２方向の一端から他端に沿って順に点灯及び透光状態となり、Ｎ行での点灯及び透光状態の終了後は、Ｎ＋１行に配置された前記複数の発光素子及び前記複数の分割領域のそれぞれが点灯及び透光状態となる、
請求項２に記載の検出装置。
【請求項４】
前記複数の発光素子は、第１の発光素子と、前記第１の発光素子に対して前記第２方向の前記他端側に隣接する第２の発光素子と、を含み、
前記複数の分割領域は、前記第１方向から見て前記第１の発光素子に重なる第１の分割領域と、前記第１方向から見て前記第２の発光素子に重なる第２の分割領域と、を含み、
前記第２の発光素子が点灯状態となり、且つ、前記第２の分割領域が透光状態となる前に、前記第１の発光素子が非点灯状態となり、且つ、前記第１の分割領域が非透光状態となる、
請求項３に記載の検出装置。
【請求項５】
前記第１の発光素子が点灯を開始する前に、前記第１の分割領域の透過率の上昇が開始する、
請求項４に記載の検出装置。
【請求項６】
前記第１の分割領域の透過率が最大透過率に対して所定値以上の状態において、前記第１の発光素子が点灯状態となる、
請求項４に記載の検出装置。
【請求項７】
前記第１の発光素子が非点灯状態になった後に、前記第１の分割領域の透過率の下降が開始する、
請求項４に記載の検出装置。
【請求項８】
前記所定値は、９５％である、
請求項６に記載の検出装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、検出装置に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
特許文献１には、フォトダイオード（光検出素子）を有する光学センサと、光学センサの撮像面の上側に載置された培養容器と、培養容器の上側に配置された点光源と、を含むバイオセンサが開示されている。培養容器には、培地および複数の被検出体（微生物）が収容される。特許文献１のバイオセンサでは、点光源から照射された光は、培養容器内の培地および複数の被検出体（微生物）を透過してフォトダイオードに入射される。しかし、特許文献１のバイオセンサでは、培養容器内の培地の透光性が低い場合に、被検出体を検出することが困難となる可能性がある。
【先行技術文献】
【特許文献】
【０００３】
特許第６８３０５９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
被検出体の検出精度がより高い検出装置が求められている。
【０００５】
本開示は、被検出体の検出精度が向上する検出装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様の検出装置は、面状に配置された複数の発光素子を含む光源装置と、前記光源装置に対して第１方向の一方側に重なって配置され、且つ、被検出体を設置する透光性の被検出体設置部と、前記被検出体設置部に対して前記第１方向の一方側に重なって配置され、且つ、面状に配置された複数の分割領域を有するエレクトロクロミックシャッターと、前記エレクトロクロミックシャッターに対して前記第１方向の一方側に重なって配置され、且つ、面状に配置された複数の検出領域を含む光学センサと、を備え、１つの前記検出領域は、１つ以上の光検出素子を含み、前記エレクトロクロミックシャッターにおける前記複数の分割領域は、１つの分割領域ごとに透光と非透光とを切り替え可能であり、前記複数の発光素子は、それぞれ点灯と非点灯とを切り替え可能であり、前記複数の発光素子のそれぞれと、前記エレクトロクロミックシャッターの前記複数の分割領域のそれぞれと、前記複数の検出領域のそれぞれとが、前記第１方向から見て重なる。
【図面の簡単な説明】
【０００７】

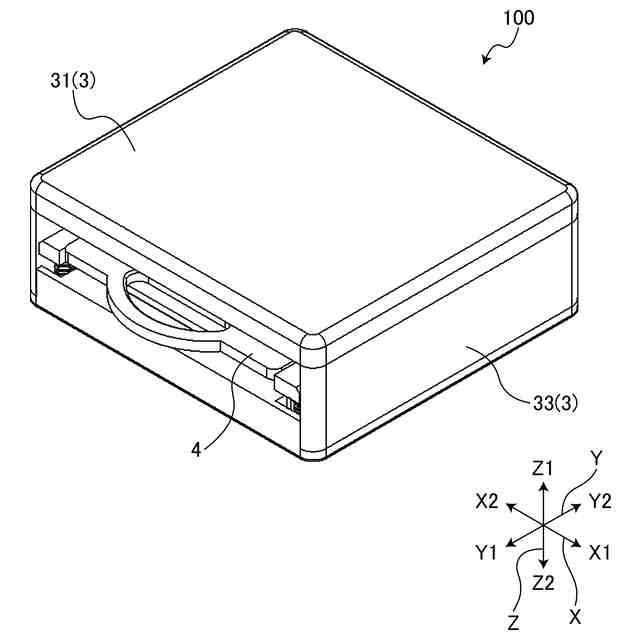

図１は、実施形態に係る検出装置を模式的に示す斜視図である。

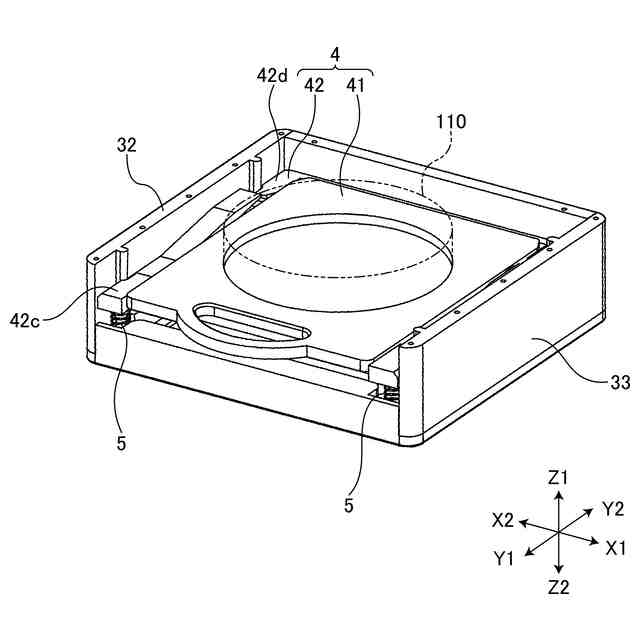

図２は、図１から天板を取り外した状態を示す斜視図である。
図３は、実施形態に係る検出装置の模式図である。

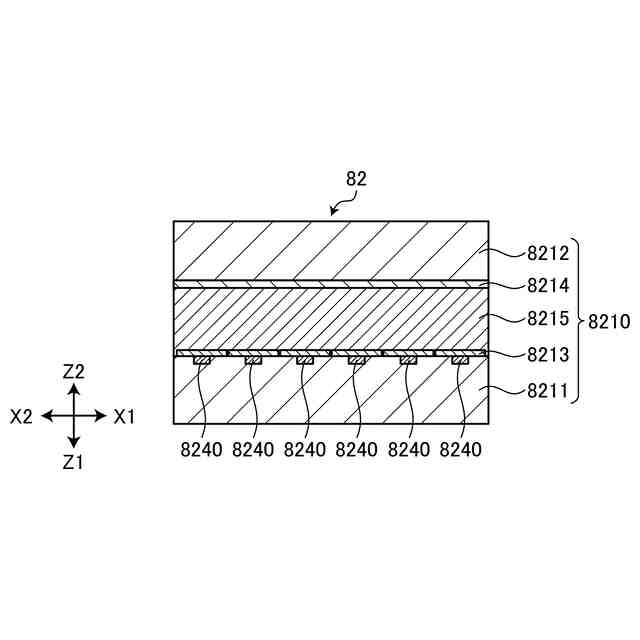

図４は、エレクトロクロミックシャッターの断面を示す模式図である。

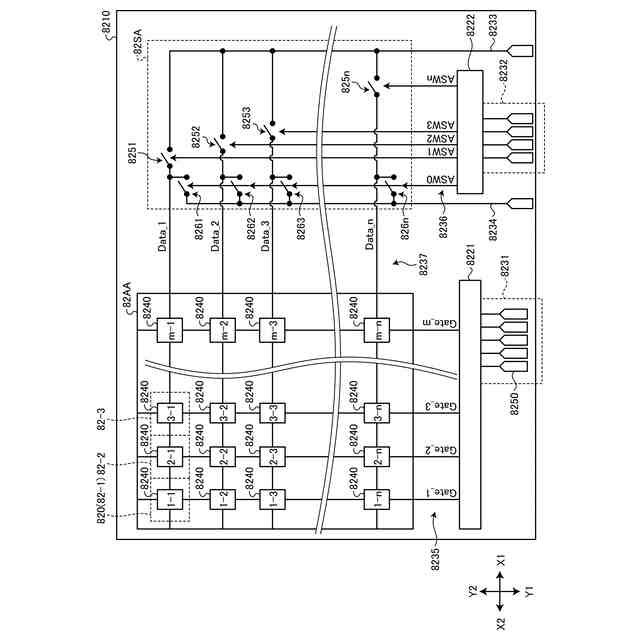

図５は、エレクトロクロミックシャッターの構成例を示す模式図である。

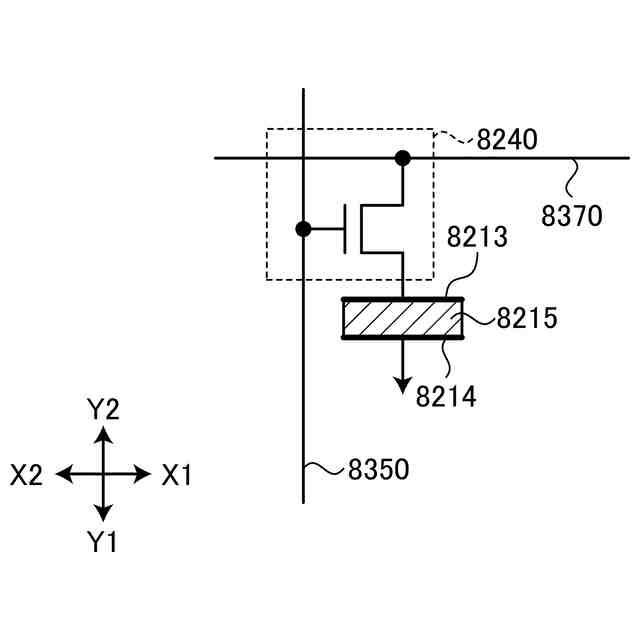

図６は、エレクトロクロミックシャッターにおけるスイッチング素子の構成を示す概略的な回路図である。

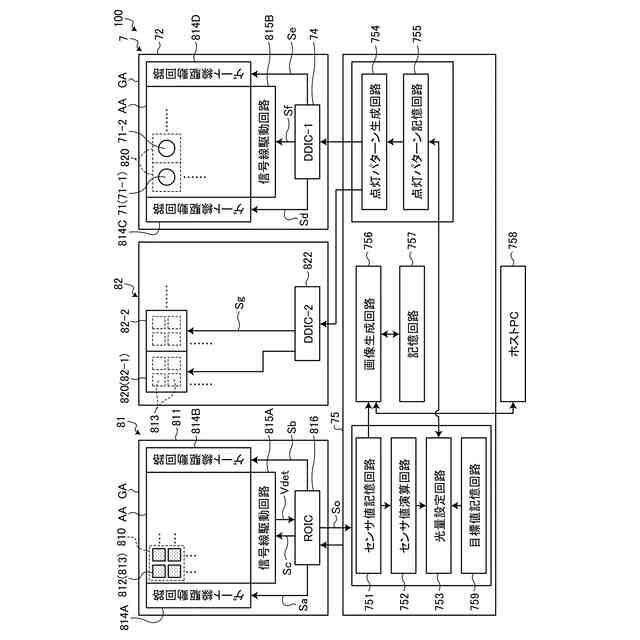

図７は、検出装置の構成例を示すブロック図である。

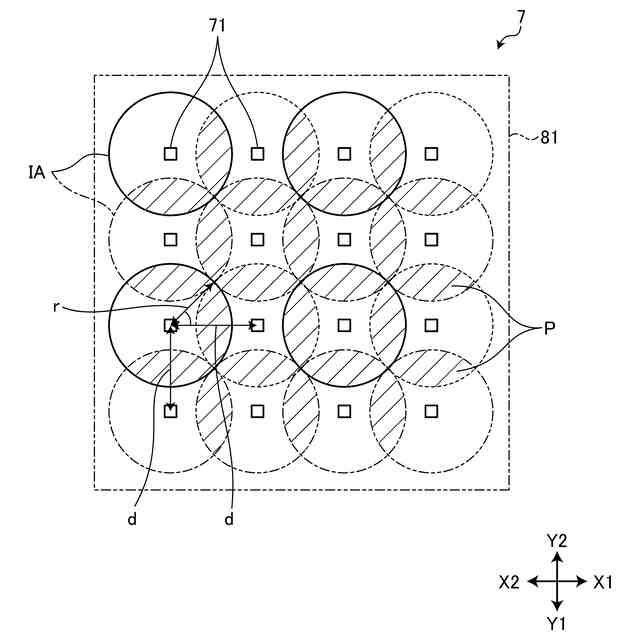

図８は、発光素子から出射される出射光の投影領域を示す模式図である。

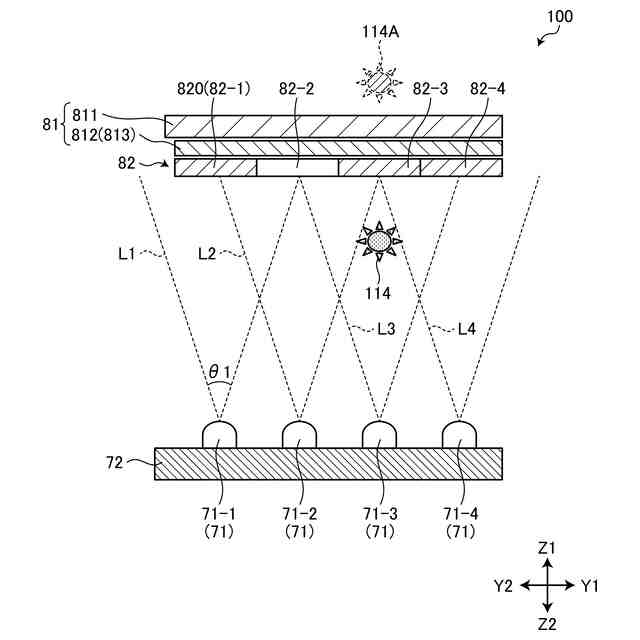

図９は、実施形態に係る検出装置の模式図である。
図１０は、実施形態に係る光源装置を平面視した模式図である。
図１１は、実施形態に係るエレクトロクロミックシャッターを平面視した模式図である。
図１２は、実施形態に係る光学センサを平面視した模式図である。
図１３は、Ｘ方向に隣接する２つの発光素子および２つのエレクトロクロミックシャッターの分割領域の作動状態を示す模式図である。
図１４は、実施形態に係る検出装置の検出動作例を示すフローチャートである。
図１５は、発光素子が点灯する順番を示す模式図である。
図１６は、エレクトロクロミックシャッターの分割領域が開く順番を示す模式図である。
図１７は、検出装置の光検出素子が検出を行う順番を示す模式図である。
【発明を実施するための形態】
【０００８】
本発明を実施するための形態（実施形態）につき、図面を参照しつつ詳細に説明する。以下の実施形態に記載した内容により本開示が限定されるものではない。また、以下に記載した構成要素には、当業者が容易に想定できるもの、実質的に同一のものが含まれる。さらに、以下に記載した構成要素は適宜組み合わせることが可能である。なお、開示はあくまで一例にすぎず、当業者において、本開示の主旨を保っての適宜変更について容易に想到し得るものについては、当然に本開示の範囲に含有されるものである。
【０００９】
また、図面は説明をより明確にするため、実際の態様に比べ、各部の幅、厚さ、形状等について模式的に表される場合があるが、あくまで一例であって、本開示の解釈を限定するものではない。また、本開示と各図において、既出の図に関して前述したものと同様の要素には、同一の符号を付して、詳細な説明を適宜省略することがある。
【００１０】
そして、図面におけるＸＹＺ座標は、Ｚ方向（第１方向）が上下方向、Ｘ方向（第２方向）が左右方向、および、Ｙ方向（第３方向）が前後方向である。Ｘ方向は、Ｙ方向およびＺ方向に交差（直交）し、Ｙ方向は、Ｘ方向およびＺ方向に交差（直交）し、Ｚ方向は、Ｘ方向およびＹ方向に交差（直交）する。Ｚ１側は第１方向の一方側、Ｚ２側は第１方向の他方側である。Ｘ方向のＸ２側の端を一端、Ｘ１側の端を他端と称する。なお、平面視とは、Ｚ方向（第１方向）から見た状態を示す。
（【００１１】以降は省略されています）
