公開番号2025124210
公報種別公開特許公報(A)
公開日2025-08-26
出願番号2024020105
出願日2024-02-14
発明の名称羽根車、送風機、送風機付衣服
出願人株式会社チロル
代理人個人
主分類F04D 29/66 20060101AFI20250819BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】本発明は、ノイズ音の音量増加を抑制する新規な羽根車、前記羽根車が備えられた送風機、及び、前記送風機が備えられた送風機付衣服を提供することを目的とする。
【解決手段】衣服本体(W)内に外気を送り込むための送風機10に備えられた羽根車1につき、放射状に配された複数枚の羽根12の表面又は裏面に窪みを与える凹部121を一ないし複数個所に設ける。

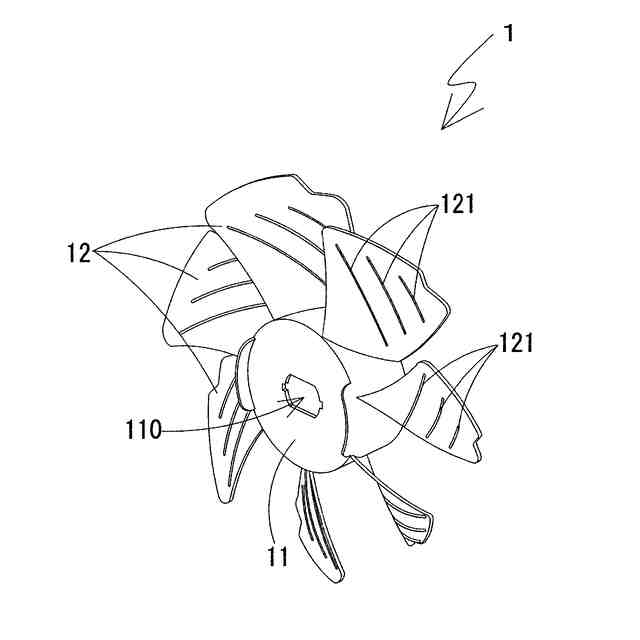

【選択図】図1

特許請求の範囲【請求項１】
衣服本体に取り付けられて前記衣服本体内に外気を送り込むための送風機に備えられる羽根車であって、
放射状に配された複数枚の羽根を具備してなり、
前記羽根の表面又は裏面に窪みを与える凹部が一ないし複数個所設けられてなることを特徴とする羽根車。
続きを表示（約 250 文字）【請求項２】
請求項１に記載の羽根車において、
前記凹部が溝形状となされた羽根車。
【請求項３】
請求項１に記載の羽根車において、
前記凹部が前記羽根の羽根根元側から翼端側に延びる溝形状となされた羽根車。
【請求項４】
請求項１ないし３のいずれか以降に記載の羽根車が備えられたことを特徴とする送風機。
【請求項５】
請求項４に記載の送風機と、
衣服本体と、
を具備してなることを特徴とする送風機付衣服。

発明の詳細な説明【技術分野】
【０００１】
本発明は衣服本体に取り付けられて前記衣服本体内に外気を送り込むための送風機に備えられる羽根車、前記羽根車が備えられた送風機、及び、前記送風機が備えられた送風機付衣服に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
高温環境下の作業現場や夏季レジャー等における熱中症等の発生を緩和すべく、衣服（以下、「衣服本体」と称する。）内に外気を供給することによって、前記衣服本体内を冷却する送風機付衣服（冷却衣服）が実用化されている（例えば、下記特許文献１参照。）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９‐２１４９４８号公報
登録実用新案第３２２８１７３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
この種の送風機付衣服は、衣服本体の適宜箇所に開けられた穴に送風機を装着し、前記送風機を介して衣服本体内に外気を送り込む仕組みとなされている。そして、前記送風機としては、複数枚の羽根を有する羽根車（ファン）をモータ駆動によって回転させるものが一般的であり、安全のために前記羽根車（及びモータ）の周囲がガードにて囲まれた構造となされている。
【０００５】
最近では、前記送風機付衣服の冷却能を向上するために、前記送風機におけるモータ出力を向上することによって前記羽根車の単位時間当たりの回転数を増加し、もって前記送風機の吸気能を増加する手段が採られている。
【０００６】
しかしながら、前記送風機におけるモータ出力を向上すると、前記羽根車から発生する風切り音などのノイズ音が増加する。羽根車から発生するノイズ音が気にならない状況であれば多少の音量の増加は問題ないものとされるが、例えば、ゴルフプレー中などの静音を求められる状況下においてはノイズ音の音量増加が憚られる場合もある。
【０００７】
本発明は前記技術的課題に鑑みて開発されたものであり、ノイズ音の音量増加を抑制する新規な羽根車、前記羽根車が備えられた送風機、及び、前記送風機が備えられた送風機付衣服を提供することを目的とする。
【課題を解決するための手段】
【０００８】
前記技術的課題を解決する本発明の羽根車は、衣服本体に取り付けられて前記衣服本体内に外気を送り込むための送風機に備えられる羽根車であって、放射状に配された複数枚の羽根を具備してなり、前記羽根の表面又は裏面に窪みを与える凹部が一ないし複数個所設けられてなることを特徴とする（以下、「本発明羽根車」と称する。）。
【０００９】
前記本発明羽根車においては、前記凹部が溝形状となされたものが好ましい態様となる。
【００１０】
前記本発明羽根車においては、前記凹部が前記羽根の羽根根元側から翼端側に延びる溝形状となされたものが好ましい態様となる。
（【００１１】以降は省略されています）
