公開番号2025123932
公報種別公開特許公報(A)
公開日2025-08-25
出願番号2024019732
出願日2024-02-13
発明の名称決済装置及びそのプログラム
出願人東芝テック株式会社
代理人弁理士法人鈴榮特許綜合事務所
主分類G07G 1/01 20060101AFI20250818BHJP(チェック装置)
要約【課題】取引の決済に必要な項目の情報を誰もが過不足なく入力できる決済装置を提供する。
【解決手段】決済装置は、第1表示手段と、第2表示手段とを備える。第1表示手段は、表示部の画面を表示エリアと入力エリアとに区分し、取引の決済に必要な入力項目を表示エリアに表示させ、かつ、表示エリアに表示された入力項目に対する入力部を入力エリアに表示させる。第2表示手段は、入力エリアに表示された入力部が入力されたことに応じて定まる次の入力項目を表示エリアに表示させ、かつ、表示エリアに表示された入力項目に対する入力部を入力エリアに表示させる。
【選択図】図3

特許請求の範囲【請求項１】
表示部の画面を表示エリアと入力エリアとに区分し、取引の決済に必要な入力項目を前記表示エリアに表示させ、かつ、前記表示エリアに表示された入力項目に対する入力部を前記入力エリアに表示させる第１表示手段と、
前記入力エリアに表示された入力部が入力されたことに応じて定まる次の入力項目を前記表示エリアに表示させ、かつ、前記表示エリアに表示された入力項目に対する入力部を前記入力エリアに表示させる第２表示手段と、
を具備する決済装置。
続きを表示（約 760 文字）【請求項２】
前記入力エリアに表示された入力部が入力されたことに応じて、前記表示エリアに表示されている当該入力部に係る入力項目と関連付けて、選択された入力部の情報を表示させる第３表示手段、
をさらに具備する請求項１記載の決済装置。
【請求項３】
前記第２表示手段は、選択された入力部によって定まる入力項目が複数ある場合には、その複数の入力項目を前記表示エリアに表示させていずれか１つの入力項目を入力対象項目とし、その入力対象項目に対する入力部を前記入力エリアに表示させる、請求項１記載の決済装置。
【請求項４】
前記第２表示手段は、前記入力対象項目に対する入力部が入力されると、前記複数の入力項目のうちの残りの１つの入力項目を入力対象項目とし、その入力対象項目に対する入力部を前記入力エリアに表示させる、請求項３記載の決済装置。
【請求項５】
前記取引の決済に必要な全ての入力項目の入力が終了すると、入力エリア又は表示エリアに決済の実行を指令する操作子を表示させる第４表示手段、
をさらに具備する請求項１記載の決済装置。
【請求項６】
決済装置のコンピュータを、
表示部の画面を表示エリアと入力エリアとに区分し、取引の決済に必要な入力項目を前記表示エリアに表示させ、かつ、前記表示エリアに表示された入力項目に対する入力部を前記入力エリアに表示させる第１表示手段、及び、
前記入力エリアに表示された入力部が入力されたことに応じて定まる次の入力項目を前記表示エリアに表示させ、かつ、前記表示エリアに表示された入力項目に対する入力部を前記入力エリアに表示させる第２表示手段、
として機能させるためのプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、決済装置及びそのプログラムに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
近年、小売店における取引の決済方法は、現金決済、クレジットカード決済、電子マネー決済、コード決済等のように多様化している。このため、決済装置のオペレータは、様々な決済方法に対処する必要がある。特にクレジットカード決済の場合には、支払い区分、支払い回数、支払い開始月等の多くの項目について客に確認しながら決済装置にその項目に関する情報を入力しなければならない。しかしながら、必要な項目の情報を過不足なく入力するのは大変な作業であり、例えば決済装置の操作に精通していないオペレータが決済業務を担当した場合に、入力漏れが発生する懸念がある。
【先行技術文献】
【特許文献】
【０００３】
特開2022-033378号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の実施形態が解決しようとする課題は、取引の決済に必要な項目の情報を誰もが過不足なく入力できる決済装置を提供しようとするものである。
【課題を解決するための手段】
【０００５】
一実施形態において、決済装置は、第１表示手段と、第２表示手段とを備える。第１表示手段は、表示部の画面を表示エリアと入力エリアとに区分し、取引の決済に必要な入力項目を表示エリアに表示させ、かつ、表示エリアに表示された入力項目に対する入力部を入力エリアに表示させる。第２表示手段は、入力エリアに表示された入力部が入力されたことに応じて定まる次の入力項目を表示エリアに表示させ、かつ、表示エリアに表示された入力項目に対する入力部を入力エリアに表示させる。
【図面の簡単な説明】
【０００６】
図１は、一実施形態に係る決済システムの概略構成図である。

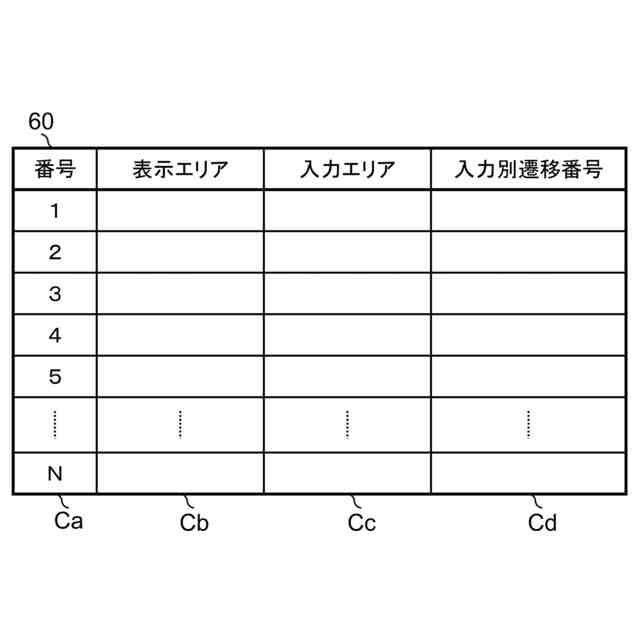

図２は、入力補助テーブルのデータ構造を示す模式図である。

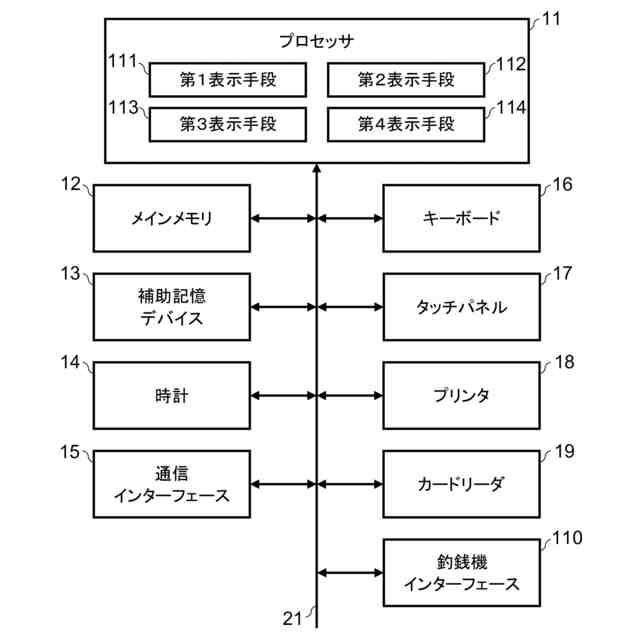

図３は、決済装置の要部回路構成を示すブロック図である。

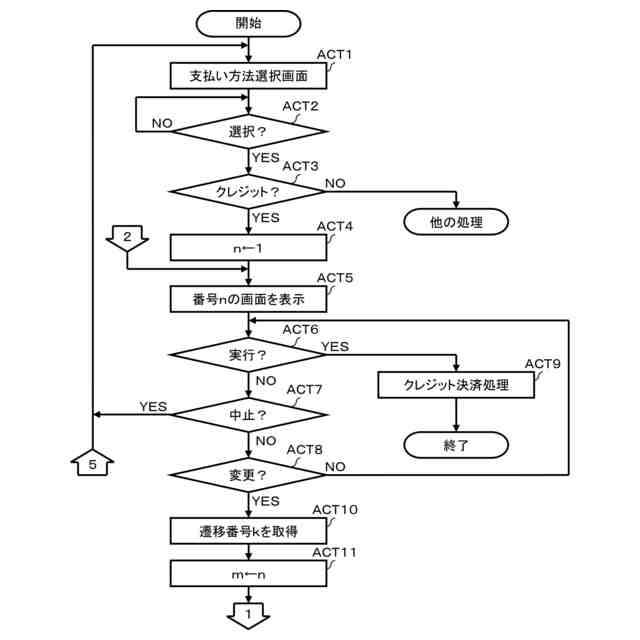

図４は、決済装置のプロセッサが実行する主要な情報処理の手順を示す流れ図である。

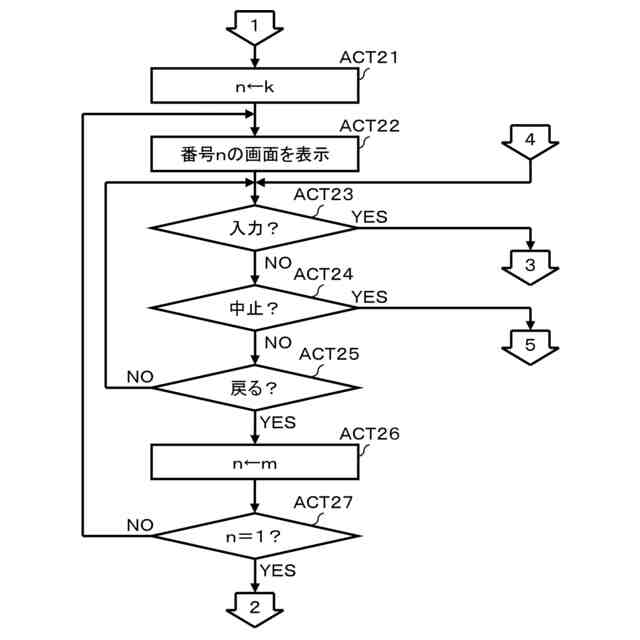

図５は、決済装置のプロセッサが実行する主要な情報処理の手順を示す流れ図である。

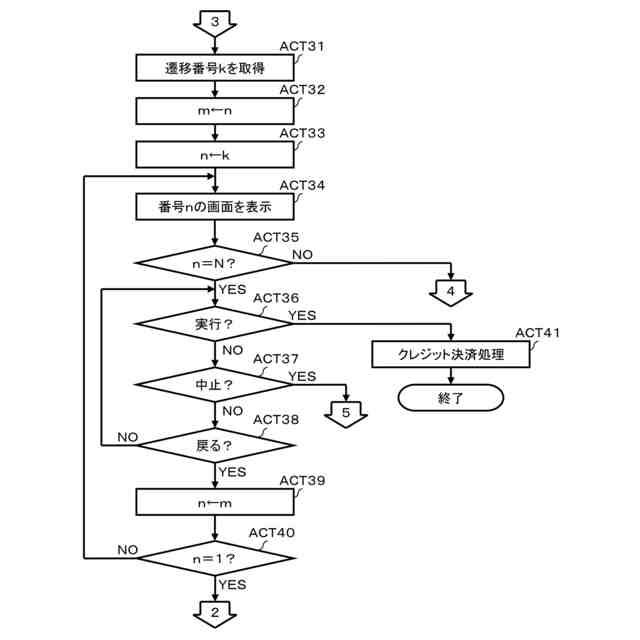

図６は、決済装置のプロセッサが実行する主要な情報処理の手順を示す流れ図である。

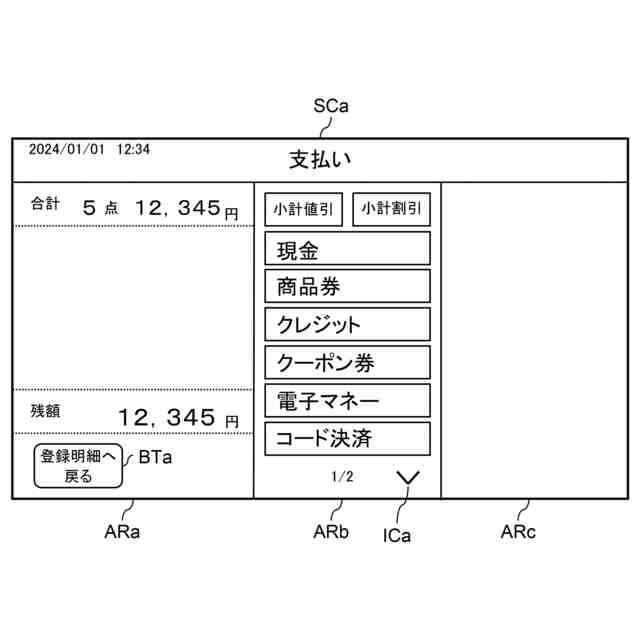

図７は、支払い方法選択画面の一表示例である。

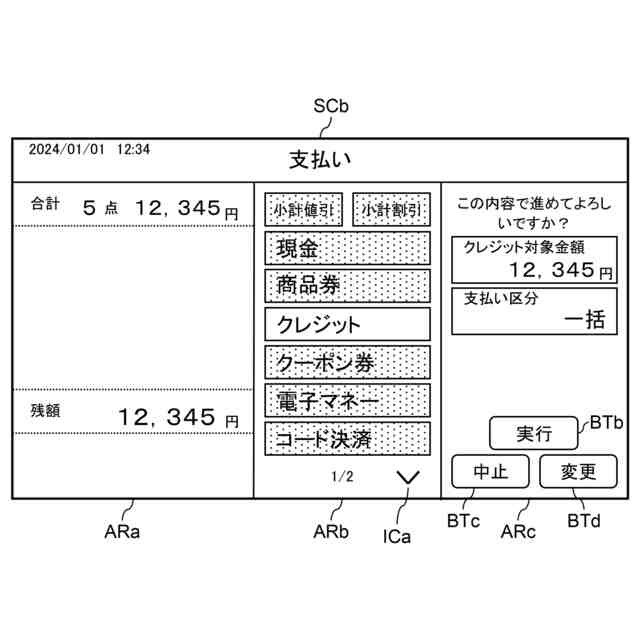

図８は、デフォルト確認画面の一表示例である。

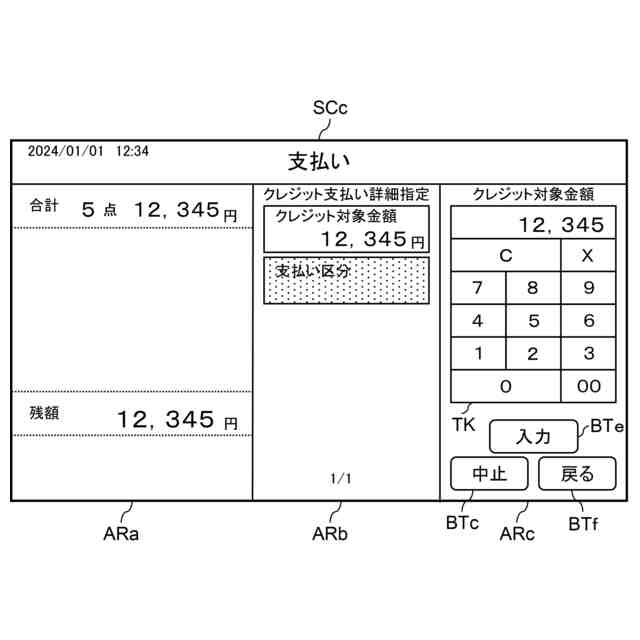

図９は、第１変更画面の一表示例である。
図１０は、第２変更画面の一表示例である。
図１１は、第３変更画面の一表示例である。
図１２は、第４変更画面の一表示例である。
図１３は、第４変更画面の一表示例である。
図１４は、ボーナス払いの最終確認画面の一表示例である。
図１５は、第５変更画面の一表示例である。
図１６は、第６変更画面の一表示例である。
図１７は、分割払いの最終確認画面の一表示例である。
【発明を実施するための形態】
【０００７】
以下、決済装置及びプログラムの一実施形態について、図面を用いて説明する。
なお、本実施形態は、取引の代金をクレジットカードで支払うクレジットカード決済において必要な項目の情報を入力する場合に、誰もが過不足なく入力できる決済装置を例示する。始めに、決済装置を含む決済システムについて説明する。
【０００８】
［決済システムの説明］

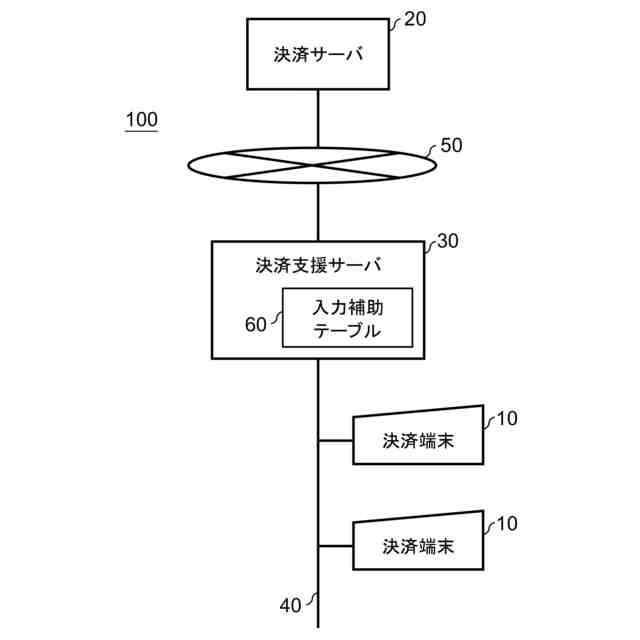

図１は、決済システム１００の概略構成図である。決済システム１００は、複数台の決済装置１０と、決済サーバ２０と、決済支援サーバ３０と、を含む。決済システム１００は、複数台の決済装置１０と決済支援サーバ３０とを第１の通信ネットワーク４０で接続する。第１の通信ネットワーク４０は、例えばＬＡＮ（Local Area Network）である。ＬＡＮは、有線ＬＡＮであってもよいし、無線ＬＡＮであってもよい。また決済システム１００は、決済サーバ２０と決済支援サーバ３０とを決済支援サーバ３０で接続する。第２の通信ネットワーク５０は、例えばＷＡＮ（Wide Area Network）である。ＷＡＮは、ＣＡＦＩＳ（Credit And Finance Information Switching system）等の専用ネットワーク、インターネット等の公衆ネットワーク、移動体通信ネットワーク等の広域ネットワークのうちいずれか単一のネットワークであってもよいし、これらのネットワークを複数含むものであってもよい。
【０００９】
なお、図１では、決済装置１０と決済支援サーバ３０とを第１の通信ネットワーク４０で接続したシステムを１組のみ示しているが、実際には複数のシステムが存在する。そして各々のシステムは、決済支援サーバ３０を介して決済サーバ２０と接続している。
【００１０】
決済装置１０は、取引対象者との取引を決済する機能を有した端末装置である。取引は、商品又は役務の提供に係る取引が対象となる。すなわち、商品を購入する消費者又は役務の提供を受ける消費者が取引対象者となる。決済とは、取引で生じた代金の支払いを受け付け、取引を終了させることである。代金の支払い方法には、現金又は商品券等の金券以外に、クレジットカード、電子マネー、バーコード又は二次元コードを利用したコード決済等のキャッシュレス決済がある。決済装置１０は、少なくともキャッシュレス決済に対応する。決済装置１０は、決済専用機であってもよいし、一取引として提供した商品又は役務の情報を登録する機能を有した会計機であってもよい。会計機は、一般にＰＯＳ（Point Of Sales）端末、電子式キャッシュレジスタ、商品登録装置等と称される。また決済装置１０は、決済端末と言い換えることができる。
（【００１１】以降は省略されています）
