特許ウォッチ

公開番号2025118803
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2025077378,2023536392
出願日2025-05-07,2021-07-23
発明の名称金で作られた計時器、宝石又はジェムストーンジュエリ
出願人オメガ・エスアー
代理人個人
主分類C22C 5/02 20060101AFI20250805BHJP(冶金;鉄または非鉄合金;合金の処理または非鉄金属の処理)
要約【課題】9カラット金合金と同じブロンズ色相を有し、耐変色性が改善した金合金を提供する。
【解決手段】73重量%から77重量%の金、5重量%から9.9重量%の銀、1重量%から4.9重量%のパラジウム、及び10重量%から18重量%の銅を含有する金合金である。イリジウム、レニウム及びルテニウムから選択される1つ又は複数の元素を最大で0.05重量%含有してもよい。本金合金で作られた計時器、宝石又はジェムストーンジュエリも提供される。
【選択図】図1
特許請求の範囲【請求項１】
７３重量％から７７重量％の金、５重量％から９．９重量％の銀、１重量％から４．９
重量％のパラジウム、及び１０重量％から１８重量％の銅を含有する金合金。
続きを表示（約 1,000 文字）【請求項２】
７３．５重量％から７７重量％の金、５．５重量％から９．９重量％の銀、１．５重量
％から４．９重量％のパラジウム、及び１１重量％から１８重量％の銅を含有することを
特徴とする、請求項１に記載の金合金。
【請求項３】
７３．５重量％から７６．５重量％の金、５．５重量％から９．９重量％の銀、１．５
重量％から４．９重量％のパラジウム、及び１１重量％から１６重量％の銅を含有するこ
とを特徴とする、請求項１又は請求項２に記載の金合金。
【請求項４】
７４重量％から７６．５重量％の金、６重量％から９．９重量％の銀、２重量％から４
．９重量％のパラジウム、及び１２重量％から１６重量％の銅を含有することを特徴とす
る、請求項１から請求項３のいずれか一項に記載の金合金。
【請求項５】
７４重量％から７６重量％の金、６重量％から９．５重量％の銀、２重量％から４．９
重量％のパラジウム、及び１２重量％から１５．５重量％の銅を含有することを特徴とす
る、請求項１から請求項４のいずれか一項に記載の金合金。
【請求項６】
イリジウム、レニウム及びルテニウムから選択される１つ又は複数の元素を最大で０．
０５重量％含有することを特徴とする、請求項１から請求項５のいずれか一項に記載の金
合金。
【請求項７】
ＣＩＥＬＡＢ色空間のａ
＊
値は３から９、ｂ
＊
値は１２から１８であることを特徴とす
る、請求項１から請求項６のいずれか一項に記載の金合金。
【請求項８】
前記ＣＩＥＬＡＢ色空間のａ
＊
値は５．５から８、ｂ
＊
値は１４から１７であることを
特徴とする、請求項１から請求項７のいずれか一項に記載の金合金。
【請求項９】
前記ＣＩＥＬＡＢ色空間のＬ値は８０から９０であることを特徴とする、請求項１から
請求項８のいずれか一項に記載の金合金。
【請求項１０】
１４０から１８５、好ましくは１５５から１８０の硬度ＨＶ１を有することを特徴とす
る、請求項１から請求項９のいずれか一項に記載の金合金。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、魅力的なブロンズ色相を有し、耐変色性が改善された１８カラット金合金に
関する。
続きを表示（約 1,600 文字）【０００２】
本発明は、更にこの金合金で作られた計時器、宝石又はジェムストーンジュエリに関す
る。
【背景技術】
【０００３】
亜鉛を含まない９カラット金合金は欧州特許出願公開第１９１９３４６９号明細書で知
られ、３７．５重量％から３８．５重量％の金、総割合が４重量％から３２重量％である
パラジウム及び／又は銀、２５重量％から５４重量％の銅、０重量％から１０重量％のガ
リウムを含有する。この合金は優れた変形能を有し、耐応力腐食性及び耐変色性が改善さ
れている。更に、魅力的なブロンズ様色相を有し、この材料の酸化に関連する欠点はない
。
【０００４】

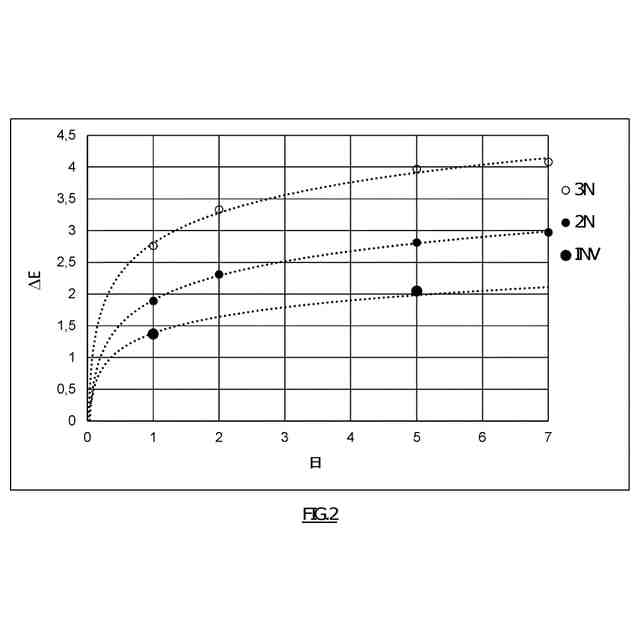

標準の９カラット金合金と比較して耐変色性は改善されているが、経時的に変色が観察
される場合がある。この変色により、この合金を用いて作られた物の美しいブロンズ様色
相が変化する。
【先行技術文献】
【特許文献】
【０００５】
欧州特許出願公開第１９１９３４６９号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明の目的は、先行技術の９カラット金合金と同じブロンズ色相を有し、耐変色性が
改善した金合金を開発することである。
【課題を解決するための手段】
【０００７】
この目的のために、金合金の化学組成は適合されている。このように開発された金合金
は、銀、パラジウム及び銅を含有する１８カラット合金である。
【０００８】

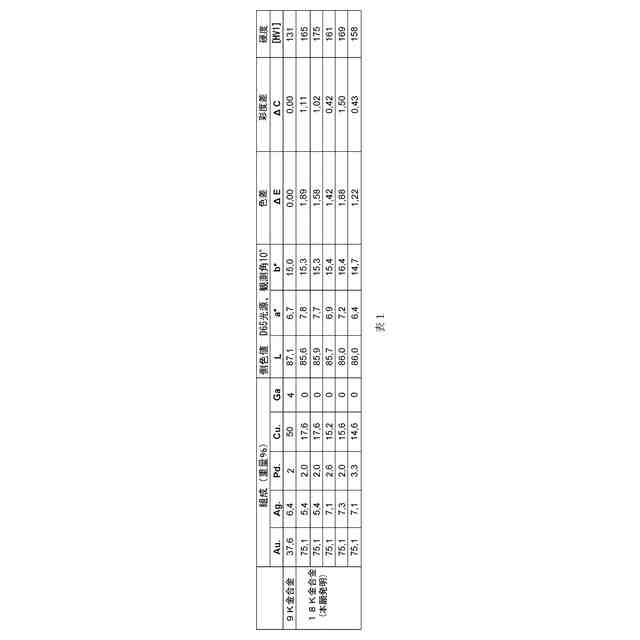

より具体的には、金合金は７３重量％から７７重量％の金、５重量％から９．９重量％
の銀、１重量％から４．９重量％のパラジウム、及び１０重量％から１８重量％の銅を含
有する。
【０００９】
有利には、本発明は７３重量％～７７重量％の金、５重量％～９．９重量％の銀、１重
量％～４．９重量％のパラジウム、１０重量％～１８重量％の銅、並びに０～０．０５重
量％のイリジウム、レニウム及びルテニウムから選択される１つ又は複数の元素からなる
金合金に関する。
【００１０】
本発明の具体的な実施形態によれば、本金合金は以下の特徴の１つ又はその適当な組合
せを有する。
・７３．５重量％から７７重量％の金、５．５重量％から９．９重量％の銀、１．５重
量％から４．９重量％のパラジウム、及び１１重量％から１８重量％の銅を含有する。
・７３．５重量％から７６．５重量％の金、５．５重量％から９．９重量％の銀、１．
５重量％から４．９重量％のパラジウム、及び１１重量％から１６重量％の銅を含有する
。
・７４重量％から７６．５重量％の金、６重量％から９．９重量％の銀、２重量％から
４．９重量％のパラジウム、及び１２重量％から１６重量％の銅を含有する。
・７４重量％から７６重量％の金、６重量％から９．５重量％の銀、２重量％から４．
９重量％のパラジウム、及び１２重量％から１５．５重量％の銅を含有する。
・最大で０．０５重量％のイリジウム、レニウム及びルテニウムから選択される１つ又
は複数の元素を含有する。
・ＣＩＥＬＡＢ色空間のａ
＊
値が３から９、ｂ
＊
値が１２から１８である。
・ＣＩＥＬＡＢ色空間のａ
＊
値が５．５から８、ｂ
＊
値が１４から１７である。
・ＣＩＥＬＡＢ色空間のＬ値が８０から９０である。
・硬度ＨＶ１が１４０から１８５、好ましくは１５５から１８０である。
（【００１１】以降は省略されています）

関連特許
