特許ウォッチ

公開番号2025115867
公報種別公開特許公報(A)
公開日2025-08-07
出願番号2024010564
出願日2024-01-26
発明の名称インク、インク収容容器、印刷装置及び印刷方法
出願人株式会社リコー
代理人個人,個人
主分類C09D 11/30 20140101AFI20250731BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】定着樹脂と顔料粒子の間の界面の発生を抑え、堅牢性と風合いを向上させた印刷物を形成可能なインクを提供する。
【解決手段】中空樹脂粒子と定着樹脂とを含むインクであって、前記中空樹脂粒子の25℃における貯蔵弾性率と、前記定着樹脂の25℃における貯蔵弾性率の差が1.0×10⁹Pa以下であり、前記インクを乾燥して得られるインク乾燥膜の25℃における貯蔵弾性率が1.0×10⁶Pa以上1.0×10⁸Pa以下であることを特徴とするインク。
【選択図】なし
特許請求の範囲【請求項１】
中空樹脂粒子と定着樹脂とを含むインクであって、
前記中空樹脂粒子の２５℃における貯蔵弾性率と、前記定着樹脂の２５℃における貯蔵弾性率の差が１．０×１０９Ｐａ以下であり、
前記インクを乾燥して得られるインク乾燥膜の２５℃における貯蔵弾性率が１．０×１０６Ｐａ以上１．０×１０８Ｐａ以下であることを特徴とするインク。
続きを表示（約 450 文字）【請求項２】
前記インク中に含まれる中空樹脂粒子の２５℃における貯蔵弾性率と、定着樹脂の２５℃における貯蔵弾性率の差が４．０×１０７Ｐａ以下であることを特徴とする、請求項１に記載のインク。
【請求項３】
前記インク中に含まれる前記中空樹脂粒子の「シェル厚/１次粒子径」の比が０．１５以下であることを特徴とする、請求項１に記載のインク。
【請求項４】
前記インク中に含まれる前記中空樹脂粒子の「シェル厚/１次粒子径」の比が０．１０以下であることを特徴とする、請求項１に記載のインク。
【請求項５】
請求項１から４のいずれかに記載のインクを容器中に収容したことを特徴とするインク収容容器。
【請求項６】
請求項５に記載のインク収容容器と、インクを吐出させるための吐出ヘッドとを有することを特徴とする印刷装置。
【請求項７】
記録媒体上に、請求項１から４のいずれかに記載のインクを用いて画像を形成することを特徴とする印刷方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、インク、インク収容容器、印刷装置及び印刷方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
テキスタイル向けインクを用いたインクジェット印刷では、印刷物の高い堅牢性が求められている。これまでの検討で、インク膜の貯蔵弾性率を特定の値よりも低くすることで堅牢性が向上することがわかっている。(特許文献１)
【０００３】
しかしながら白色インクでは、他色とは異なり酸化チタンや中空樹脂粒子といった粒径が大きく硬い粒子が顔料粒子として用いられるため、定着樹脂粒子と顔料粒子の間に界面が生じやすくなっていた。この場合、定着樹脂と顔料粒子の間の硬さ(弾性率)の差が大きいことが原因で、インク膜の弾性率が適切な値であるにもかかわらず、堅牢性や風合いが悪くなるという問題点が見られた。
【０００４】
特許文献１では、白色インクに限らず、またテキスタイル分野に限らないインクにおいて、インク膜の弾性率を規定することで、耐擦過性やブロッキング性の向上の実現を試みている。また、特許文献２では、「中空樹脂粒子のガラス転移温度が、１２０℃以上であり、前記樹脂粒子のガラス転移温度が、５℃以下」となるように実施することで、生地追従性の向上を試みている。
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、以下の目的を達成することを課題とする。すなわち、本発明は、定着樹脂と顔料粒子の間の界面の発生を抑え、堅牢性と風合いを向上させた印刷物を形成可能なインクを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様は、中空樹脂粒子と定着樹脂とを含むインクであって、前記中空樹脂粒子の２５℃における貯蔵弾性率と、前記定着樹脂の２５℃における貯蔵弾性率の差が１．０×１０
９
Ｐａ以下であり、前記インクを乾燥して得られるインク乾燥膜の２５℃における貯蔵弾性率が１．０×１０
６
Ｐａ以上１．０×１０
８
Ｐａ以下であることを特徴とするインクである。
【発明の効果】
【０００７】
本発明によれば、定着樹脂と顔料粒子の間の界面の発生を抑え、堅牢性と風合いを向上させた印刷物を形成可能なインクを提供することができる。
【図面の簡単な説明】
【０００８】

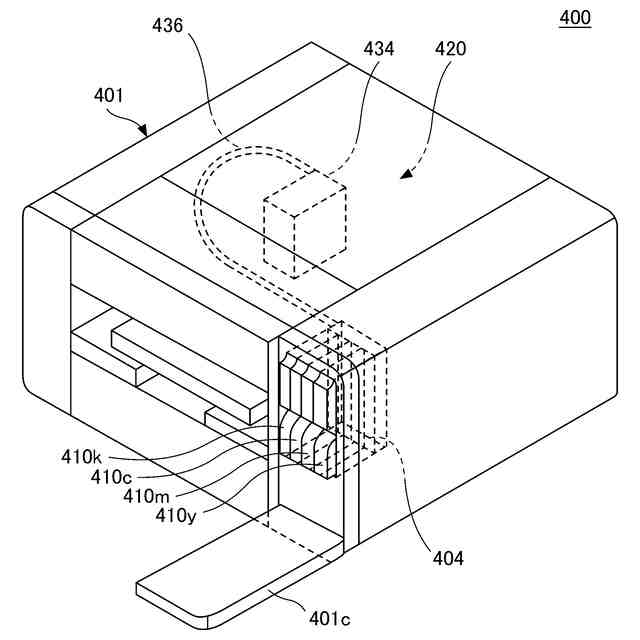

図１は、本発明のインクを用いる印刷装置の一例を示す図である。

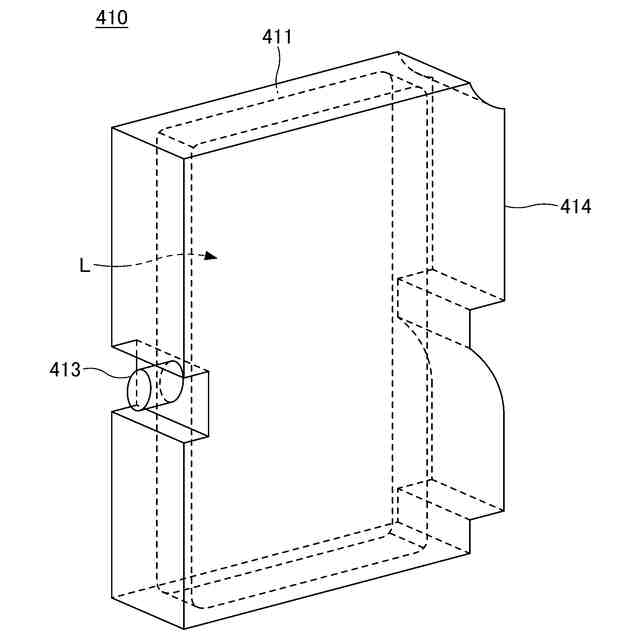

図２は、本発明のインクを収容するメインタンクの斜視図である。
図３は、中空粒子を説明するための図である。
【発明を実施するための形態】
【０００９】
本発明の実施形態の態様は、例えば、以下の通りである。
＜１＞中空樹脂粒子と定着樹脂とを含むインクであって、
前記中空樹脂粒子の２５℃における貯蔵弾性率と、前記定着樹脂の２５℃における貯蔵弾性率の差が１．０×１０
９
Ｐａ以下であり、
前記インクを乾燥して得られるインク乾燥膜の２５℃における貯蔵弾性率が１．０×１０
６
Ｐａ以上１．０×１０
８
Ｐａ以下であることを特徴とするインクである。
＜２＞前記インク中に含まれる中空樹脂粒子の２５℃における貯蔵弾性率と、定着樹脂の２５℃における貯蔵弾性率の差が４．０×１０
７
Ｐａ以下であることを特徴とする、＜１＞に記載のインクである。
＜３＞前記インク中に含まれる前記中空樹脂粒子の「シェル厚/１次粒子径」の比が０．１５以下であることを特徴とする、＜１＞から＜２＞のいずれかに記載のインクである。
＜４＞前記インク中に含まれる前記中空樹脂粒子の「シェル厚/１次粒子径」の比が０．１０以下であることを特徴とする、＜１＞から＜３＞のいずれかに記載のインクである。
＜５＞＜１＞から＜４＞のいずれかに記載のインクを容器中に収容したことを特徴とするインク収容容器である。
＜６＞＜５＞に記載のインク収容容器と、インクを吐出させるための吐出ヘッドとを有することを特徴とする印刷装置である。
＜７＞記録媒体上に、＜１＞から＜４＞のいずれかに記載のインクを用いて画像を形成することを特徴とする印刷方法である。
【００１０】
（インク）
以下、インクに用いる有機溶剤、水、中空樹脂粒子、色材、定着樹脂、添加剤等について説明する。

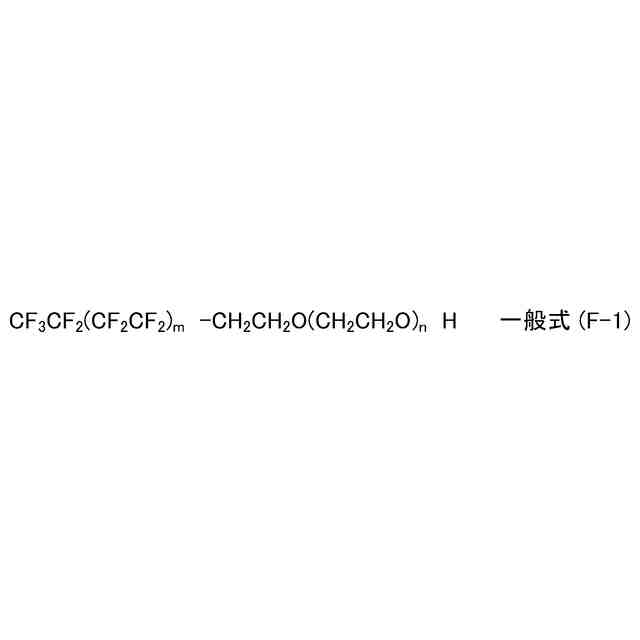

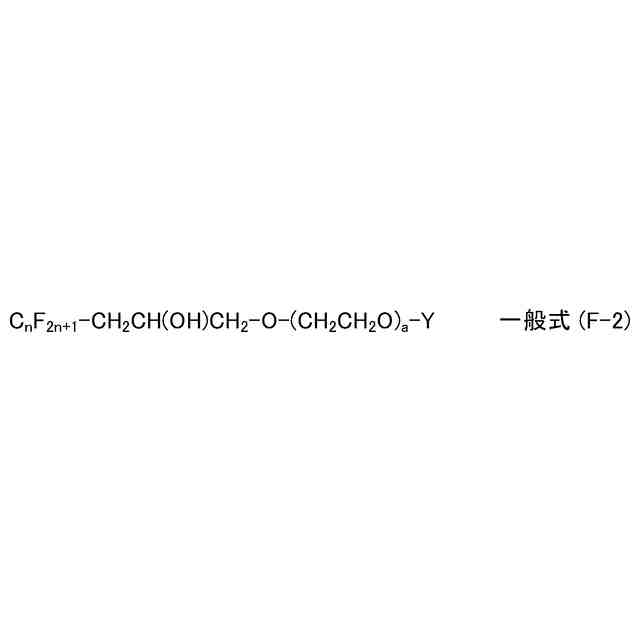

（【００１１】以降は省略されています）

関連特許
