特許ウォッチ

公開番号2025115865
公報種別公開特許公報(A)
公開日2025-08-07
出願番号2024010562
出願日2024-01-26
発明の名称ハードコートレスフィルム、積層体、多層積層体、および表示装置
出願人株式会社ダイセル
代理人弁理士法人G-chemical
主分類C08J 5/18 20060101AFI20250731BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】PFAS規制物質を含まない場合であっても、比較的軽量であり機械的強度に優れ、耐熱性に優れるハードコートレスフィルムを提供する。
【解決手段】押し込み試験における弾塑比が70%以上であること、およびガラス転移温度および融点が200℃以下にないことを満たし、押し込み試験におけるヤング率が1000MPa以上であること、および引張試験におけるヤング率が1000～5000MPaであることのうちの少なくとも1つを満たす、ハードコートレスフィルム。
【選択図】なし
特許請求の範囲【請求項１】
押し込み試験における弾塑比が７０％以上であること、およびガラス転移温度および融点が２００℃以下にないことを満たし、押し込み試験におけるヤング率が１０００ＭＰａ以上であること、および引張試験におけるヤング率が１０００～５０００ＭＰａであることのうちの少なくとも１つを満たす、ハードコートレスフィルム。
続きを表示（約 600 文字）【請求項２】
厚さが１～１０００μｍであり、押し込み試験による押し込み硬度が１００ＭＰａ以上である、請求項１に記載のハードコートレスフィルム。
【請求項３】
硬化性組成物の硬化物で形成され、前記硬化物のガラス転移温度が３００℃以上である、請求項１または２に記載のハードコートレスフィルム。
【請求項４】
硬化性組成物の硬化物で形成され、前記硬化物の鉛筆硬度が２Ｈ以上である、請求項１または２に記載のハードコートレスフィルム。
【請求項５】
前記硬化性組成物はラジカル硬化性ポリオルガノシロキサンを含む、請求項３に記載のハードコートレスフィルム。
【請求項６】

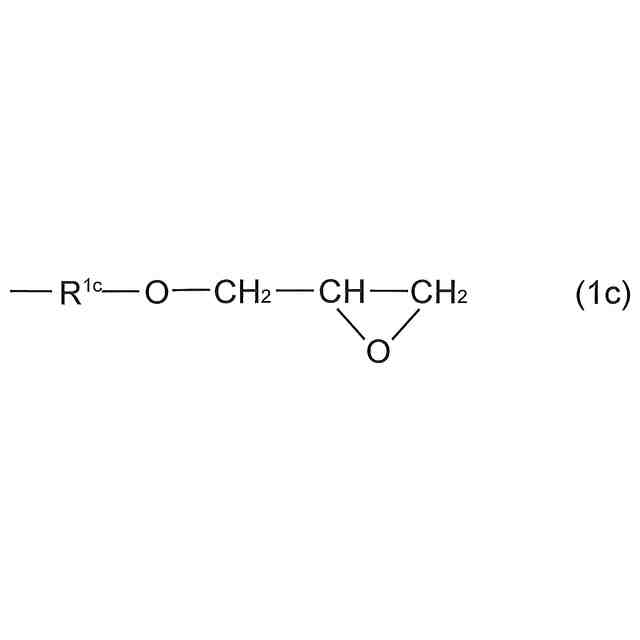

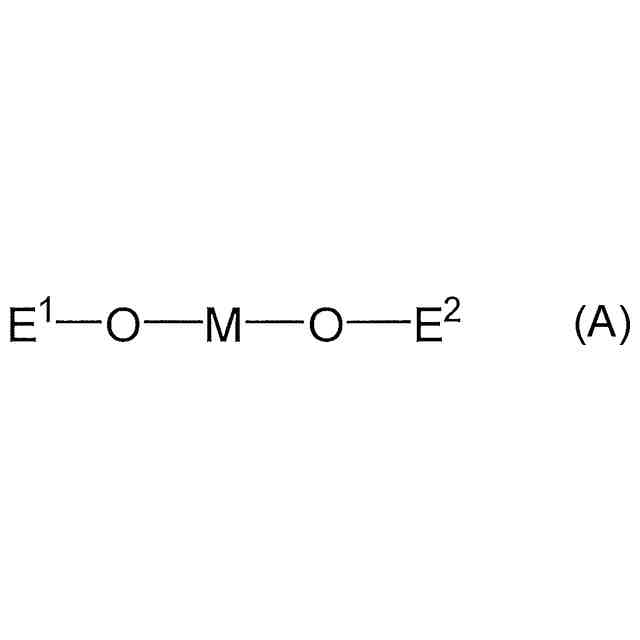

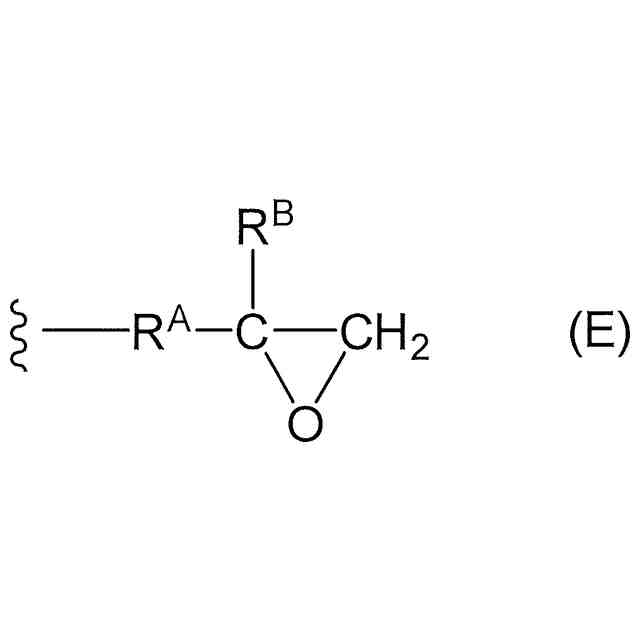

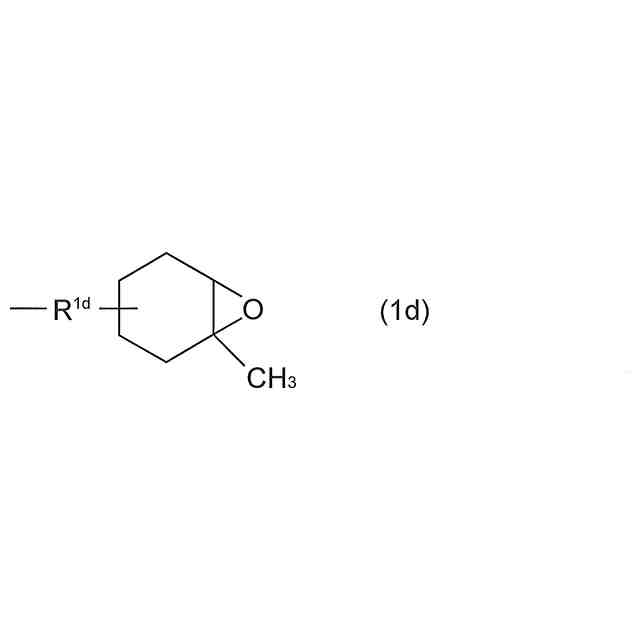

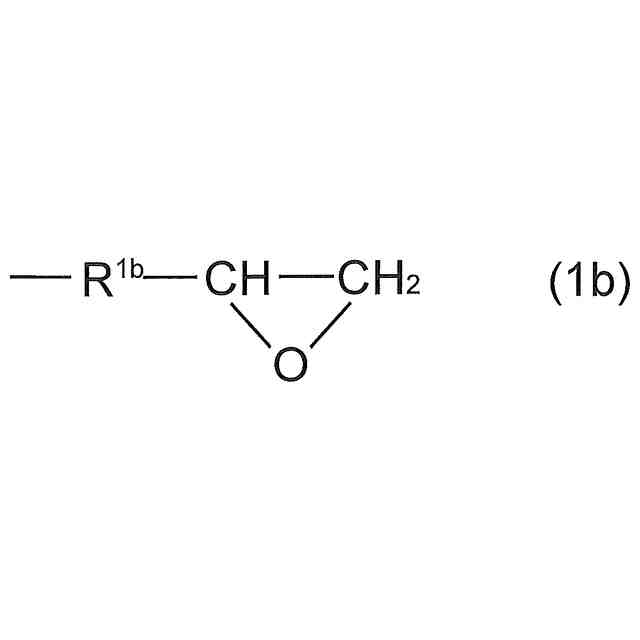

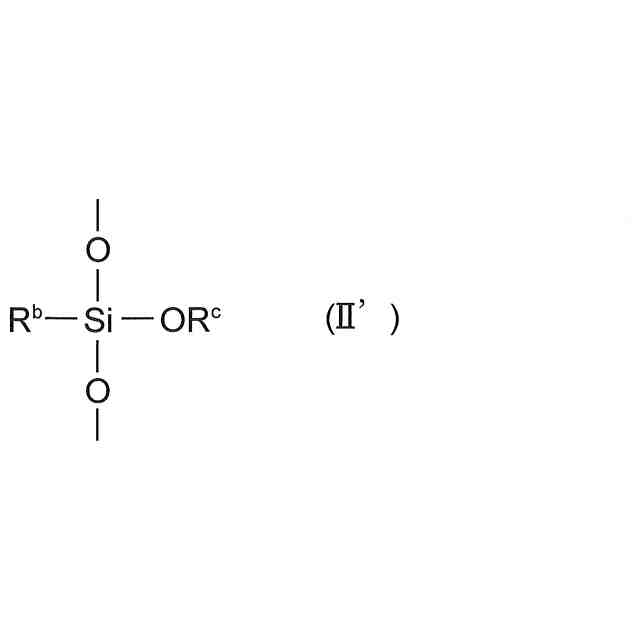

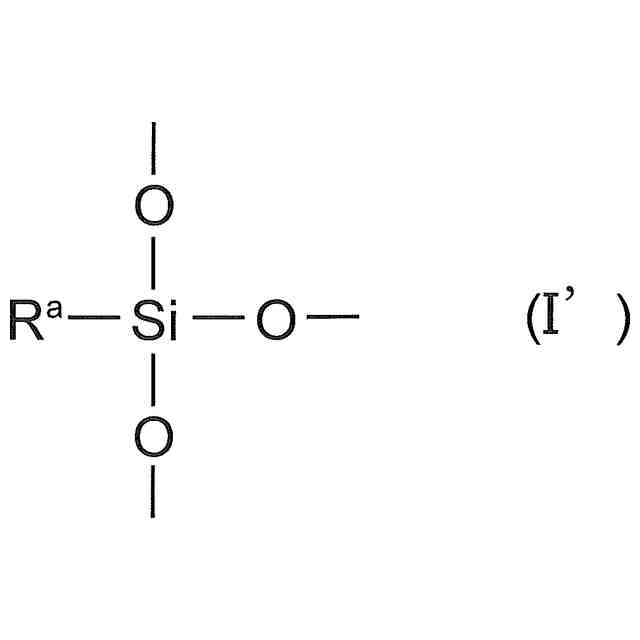

前記硬化性組成物はカチオン重合性シルセスキオキサンを含む、請求項３に記載のハードコートレスフィルム。
【請求項７】
前記硬化性組成物はさらに活性エネルギー線重合性官能基を有する硬化性化合物を含む、請求項６に記載のハードコートレスフィルム。
【請求項８】
請求項１または２に記載のハードコートレスフィルムと、前記ハードコートレスフィルムに積層された機能層とを備える、積層体。
【請求項９】
請求項８に記載の積層体が複数積層された多層積層体。
【請求項１０】
請求項９に記載の多層積層体を備える表示装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ハードコートレスフィルム、積層体、多層積層体、および表示装置に関する。具体的には、本開示は、ハードコートレスフィルム、当該ハードコートレスフィルムを備える、積層体、多層積層体、および表示装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
液晶用ディスプレイ、有機ＥＬディスプレイ、プラズマディスプレイ等の液晶モニターには、保護フィルムが貼り合わされていたり、あるいはハードコート層が形成されていたりしており、それにより画面が傷付くことを防止したり、画面に指紋が付きにくくしたり、画面に付着した汚れを拭き取りやすくする効果が得られる。
【０００３】
近年、スマートフォンやタブレットＰＣのようなモバイル機器の発展に伴い、ディスプレイ用基材等の光学基材の薄膜化、スリム化が求められている。このため、ハードコート層を塗工するための基材についても薄膜化やスリム化が進んでいる。
【０００４】
上記基材として、ガラスやポリイミド、ポリエチレンテレフタレート（ＰＥＴ）が一般的に使用されている。しかしながら、ガラスは自重が重くモバイル機器の高重量化を招き、また衝撃によって破損しやすいという問題がある。また、ポリイミドは構造内にアルキルフッ素を含むことが多く、最近の有機フッ素化合物（ＰＦＡＳ）規制に該当し、一部の地域において使用が制限される可能性がある。また、ＰＥＴは耐熱性が低いという問題があった。
【０００５】
また、薄膜化の観点から、ハードコート層あるいは支持基材を不要とする、表面の耐擦傷性に優れる単層フィルムが提案されている。例えば、特許文献１には、ウレタンアクリレートオリゴマーの架橋重合体を含むハードコーティングフィルムが、特許文献２には、エポキシ基含有官能基を含むポリシロキサンおよびエラストマーを含む基材レスタイプのフレキシブルディスプレイ装置用カバーウィンドウが開示されている。
【先行技術文献】
【特許文献】
【０００６】
特開２０１７－２１４５５３号公報
韓国公開特許第１０－２０２３－００５０８４３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、特許文献１のフィルムは架橋密度が６０％程度であり、機械的強度が不充分であった。また、特許文献２のカバーウィンドウも、エラストマーを含むため機械的強度が不充分であった。そして単層フィルムを使用する場合であっても耐熱性が求められることがある。
【０００８】
従って、本開示の目的は、ＰＦＡＳ規制物質を含まない場合であっても、比較的軽量であり機械的強度に優れ、耐熱性に優れるハードコートレスフィルムを提供することにある。また、本開示の目的は、上記ハードコートレスフィルムを備える積層体、多層積層体、および表示装置を提供することにある。
【課題を解決するための手段】
【０００９】
本開示の発明者らは、上記課題を解決するため鋭意検討した結果、特定の物性を有するハードコートレスフィルムによれば、ＰＦＡＳ規制物質を含まない場合であっても、比較的軽量であり機械的強度に優れることを見出した。本発明は、これらの知見に基づいて完成されたものである。
【００１０】
すなわち、本開示は、押し込み試験における弾塑比が７０％以上であること、およびガラス転移温度および融点が２００℃以下にないことを満たし、押し込み試験におけるヤング率が１０００ＭＰａ以上であること、および引張試験におけるヤング率が１０００～５０００ＭＰａであることのうちの少なくとも１つを満たす、ハードコートレスフィルムを提供する。
（【００１１】以降は省略されています）

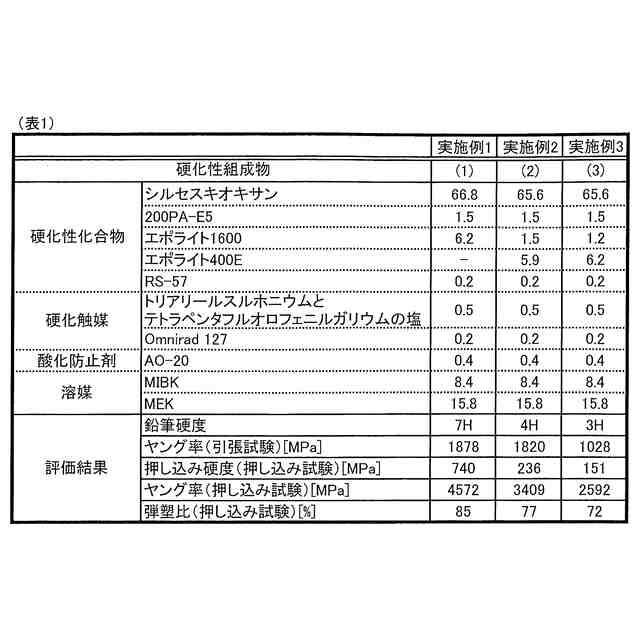

関連特許
