公開番号2025110551
公報種別公開特許公報(A)
公開日2025-07-29
出願番号2024004443
出願日2024-01-16
発明の名称振動刺激装置
出願人トヨタ紡織株式会社
代理人名古屋国際弁理士法人
主分類A61H 23/02 20060101AFI20250722BHJP(医学または獣医学;衛生学)
要約【課題】 「利用者が大きな不快感を覚える」ことを抑制可能な振動刺激装置の一例を開示する。
【解決手段】 振動刺激装置は、使用者の身体に振動を付与するための振動付与器3と、振動付与器の作動を制御する制御部5であって、振幅を0より大きい値とした状態で当該振幅を周期的に変化させる加振モード制御を実行することが可能な制御部5とを備える。これにより、振動刺激装置では、振幅が周期的に変化するので、利用者が大きな不快感を覚えることを抑制でき得る。

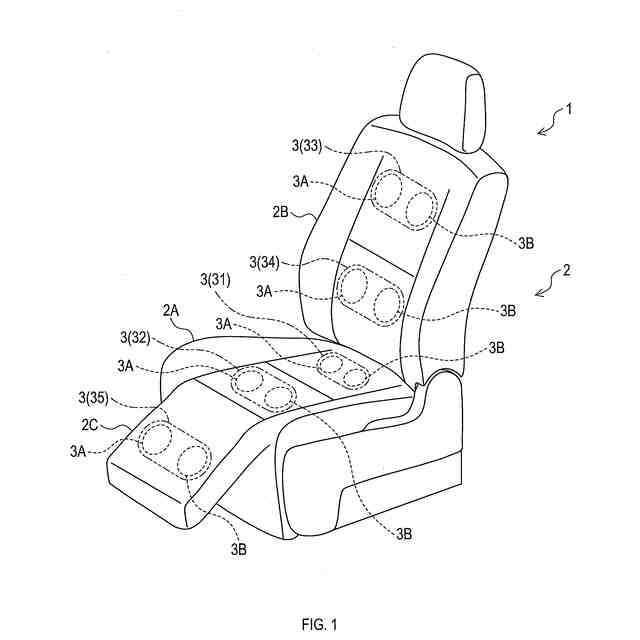

【選択図】 図1
特許請求の範囲【請求項1】
使用者の身体に振動を付与するための振動付与器と、
前記振動付与器の作動を制御する制御部であって、振幅を0より大きい値とした状態で当該振幅を周期的に変化させる加振モード制御を実行することが可能な制御部と
を備える振動刺激装置。
続きを表示(約 500 文字)【請求項2】
前記制御部は、身体に付与する振動の周波数を20Hz以上、120Hz以下となるように前記振動付与器の作動を制御する請求項1に記載の振動刺激装置。
【請求項3】
前記制御部は、振幅の最小値が0.1mm以上となるように前記振動付与器の作動を制御する請求項2に記載の振動刺激装置。
【請求項4】
前記制御部は、振幅の最小値と当該振幅の最大値との差が0.1mm以上となるように前記振動付与器の作動を制御する請求項3に記載の振動刺激装置。
【請求項5】
前記振動付与器は、使用者の右半身側に振動を付与するための第1振動器、及び使用者の左半身側に振動を付与するための第2振動器を有して構成されており、
前記加振モード制御時において、振幅を周期的に変化させる際の周期を振幅変更周期とし、前記第1振動器の振幅変更周期を第1周期とし、前記第2振動器の振幅変更周期を第2周期としたとき、
前記制御部は、前記第1周期の位相を前記第2周期の位相に対してずらす制御が実行可能である請求項1ないし4のいずれか1項に記載の振動刺激装置。

発明の詳細な説明【技術分野】
【0001】
本開示は、使用者の静脈還流(「ミルキングアクション」ともいう。)、及び神経活動(筋や腱の各受容器から感覚ニューロン、介在ニューロンを介した運動ニューロンへの投射)を促すための振動刺激装置等である。
続きを表示(約 1,100 文字)【背景技術】
【0002】
例えば、特許文献1のマッサージ機では、振動発生器で発生させる振動の最大振幅(以下、単に「振幅」という。)を一定値とした状態で、当該振動発生器を作動させている。
【先行技術文献】
【特許文献】
【0003】
特開2000-262578号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
発明者等は、試験・研究により「身体に振動を付与する振動の振幅を一定値のまま継続的に振動発生器を作動させると、利用者が大きな不快感を覚える」ということを発見した。本開示は、上記点に鑑みた振動刺激装置の一例を開示する。
【課題を解決するための手段】
【0005】
振動刺激装置は、例えば、以下の構成要件を少なくとも備えることが望ましい。

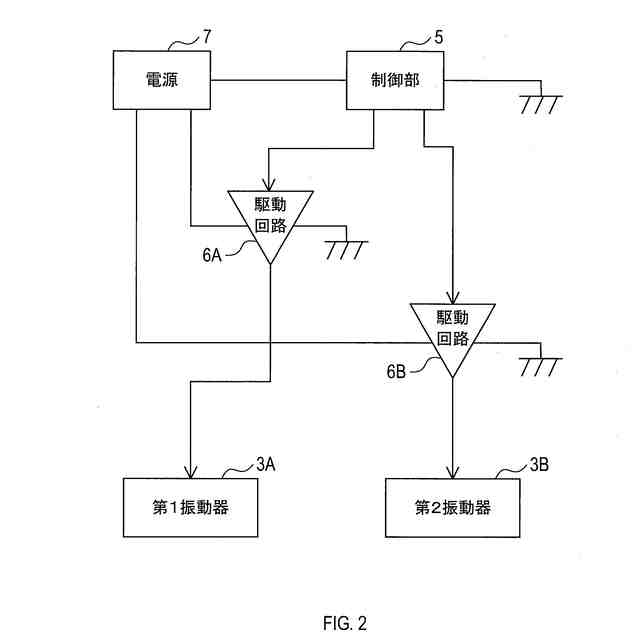

すなわち、当該構成要件は、使用者の身体に振動を付与するための振動付与器(3)と、振動付与器の作動を制御する制御部(5)であって、振幅を0より大きい値とした状態で当該振幅を周期的に変化させる加振モード制御を実行することが可能な制御部(5)とである。
【0006】
これにより、振動刺激装置では、振幅が周期的に変化するので、利用者が大きな不快感を覚えることを抑制でき得る。
なお、当該振動刺激装置は、例えば、以下の構成であってもよい。
【0007】
すなわち、身体に付与する振動の周波数は、20Hz以上、120Hz以下が望ましい。制御部(5)は、振幅の最小値は、0.1mm以上であることが望ましい。さらに、振幅の最小値と当該振幅の最大値との差は、0.1mm以上となることが望ましい。
【0008】
また、振動付与器(3)が使用者の右半身側に振動を付与するための第1振動器(3A)、及び使用者の左半身側に振動を付与するための第2振動器(3B)を有して構成された振動刺激装置においては、第1周期の位相が、第2周期の位相に対してずれていることが望ましい。
【0009】
なお、第1周期とは第1振動器(3A)の振幅変更周期をいう。第2周期とは第2振動器(3B)の振幅変更周期をいう。振幅変更周期とは、加振モード制御時において、振幅を周期的に変化させる際の周期をいう。
【0010】
因みに、上記各括弧内の符号は、後述する実施形態に記載の具体的構成等との対応関係を示す一例であり、本開示は上記括弧内の符号に示された具体的構成等に限定されない。
【図面の簡単な説明】
(【0011】以降は省略されています)
