公開番号2025110536
公報種別公開特許公報(A)
公開日2025-07-29
出願番号2024004422
出願日2024-01-16
発明の名称スチーマー
出願人東芝ホームテクノ株式会社,東芝ライフスタイル株式会社
代理人弁理士法人牛木国際特許事務所
主分類D06F 75/14 20060101AFI20250722BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】置台のタンクからスチーマー本体のタンクに給水する給水手段と、スチーマー本体のタンクから気化室に送水する送水手段を共通化してスチーマー本体に設けたスチーマーを提供する。
【解決手段】本発明のスチーマー1は、スチーマー本体2と、スチーマー本体2を載置する置台4と、を備え、スチーマー本体2は、液体を収容するタンク組立体14と、液体を気化させる気化室10と、液体をタンク組立体14から気化室10へ供給する電動ポンプ28と、を有し、置台4は、液体を収容する貯水タンク64を有し、電動ポンプ28は、液体を貯水タンク64からタンク組立体14へ供給する。
【選択図】図1
特許請求の範囲【請求項１】
スチーマー本体と、
前記スチーマー本体を載置する置台と、を備え、
前記スチーマー本体は、液体を収容する第１のタンクと、液体を気化させる気化室と、液体を前記第１のタンクから前記気化室へ供給する電動ポンプと、を有し、

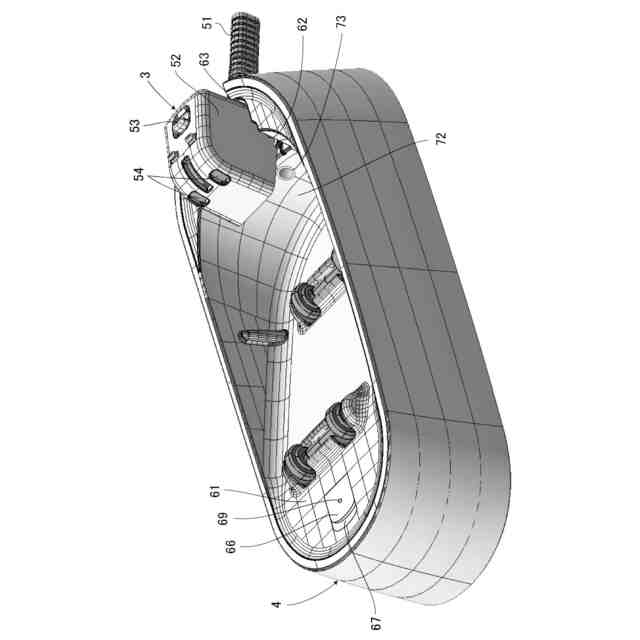

前記置台は、液体を収容する第２のタンクを有し、
前記電動ポンプは、液体を前記第２のタンクから前記第１のタンクへ供給することを特徴とするスチーマー。
続きを表示（約 550 文字）【請求項２】
前記電動ポンプは液体を吸入する吸入口部と、液体を吐出する吐出口部と、を有し、
前記第１のタンクから前記吸入口部に液体が流動する第１の流路と、
前記第２のタンクから前記吸入口部に液体が流動する第２の流路と、
前記吐出口部から前記気化室に液体が流動する第３の流路と、
前記吐出口部から前記第１のタンクに液体が流動する第４の流路と、
液体が流動する前記流路を切り替える切替手段と、を備えることを特徴とする請求項１に記載のスチーマー。
【請求項３】
前記切替手段を操作する操作手段が前記スチーマー本体に設けられていることを特徴とする請求項２に記載のスチーマー。
【請求項４】
前記スチーマー本体を前記置台に載置すると、前記第２の流路と前記第４の流路に液体が流動するように前記切替手段により前記流路が切り替えられることを特徴とする請求項２に記載のスチーマー。
【請求項５】
前記第１のタンクよりも前記第２のタンクの容量が大きいことを特徴とする請求項１に記載のスチーマー。
【請求項６】
前記第１のタンクが満水になったことを検知する検知手段を備えることを特徴とする請求項１に記載のスチーマー。

発明の詳細な説明【技術分野】
【０００１】
本発明は、衣類等の繊維製品にスチームを噴出してシワ伸ばしを行うスチーマーに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、スチームを噴出して衣類のシワをのばすスチームアイロンとして特許文献１に記載されたものが知られている。特許文献１に記載されたスチームアイロン（１）は、スチームを生成するための水を収容するタンク（４０）と、タンク（４０）に収容された水を気化室（３１）に送るポンプ（５０）と、を備えている。
【０００３】
スチーマーは、ハンガーに掛けた衣類等にスチームを噴出してシワ伸ばしを行うことが一般的に行われている。その場合、スチーマーを持ち上げた状態で使用するため、スチーマーに備えられたタンクの容量が大きいと、水を満水にした場合に、スチーマーが水の重量により重くなり、スチーマーを持ち上げた手が疲れてしまうという問題があった。
【０００４】
この問題に対して、タンクの容量を小さくした場合には、満水にした場合であってもスチーマーが極端に重くなることは防げるが、１度の給水によりスチーマーを使用できる時間が短くなってしまうという問題が生じる。
【０００５】
一方で、特許文献２には、アイロンスタンド（４）内にメイン水タンク（７）を設け、アイロンスタンド（４）にアイロン本体（３）をセットすると、メイン水タンク（７）に収容された水がアイロン本体（３）に設けられた小型タンク（５）に自動的に送り込まれるコードレスアイロンが提案されている。
【０００６】
特許文献２に記載されたコードレスアイロンは、アイロンスタンド（４）にモータポンプ（８）を備え、アイロンスタンド（４）にアイロン本体（３）をセットすると、モータポンプ（８）が駆動してメイン水タンク（７）の水が小型タンク（５）に送り込まれるようになっている。
【０００７】
特許文献１に記載されたスチームアイロン（１）のタンク（４０）を小型化し、特許文献２に記載されたアイロンスタンド（４）の技術を組み合わせることで、上記問題を解決することができる。
【先行技術文献】
【特許文献】
【０００８】
特開２０２０－１３７６１９号公報
特許第２７５１６０３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
しかしながら、特許文献２に記載されたアイロンスタンド（４）は、モータポンプ（８）を備えていることから、メイン水タンク（７）の容量を大きくしようとした場合には、アイロンスタンド（４）の大きさが大きくなってしまうという問題があった。
【００１０】
そこで本発明は、置台のタンクからスチーマー本体のタンクに給水する給水手段と、スチーマー本体のタンクから気化室に送水する送水手段を共通化してスチーマー本体に設けたスチーマーを提供する。
【課題を解決するための手段】
（【００１１】以降は省略されています）
