公開番号2025109960
公報種別公開特許公報(A)
公開日2025-07-25
出願番号2025085591,2024128985
出願日2025-05-22,2020-09-28
発明の名称決済端末及びプログラム
出願人東芝テック株式会社
代理人弁理士法人鈴榮特許綜合事務所
主分類G06Q 30/0207 20230101AFI20250717BHJP(計算;計数)
要約【課題】決済者が電子決済を利用して購入した商品の情報を決済事業者に提供するサービスを実現する。
【解決手段】レシートサーバは、取得部と、出力部と、を備える。取得部は、商取引の決済時に決済端末で生成されたレシートデータを記憶するレシート記憶部から、商取引の決済を支援する決済事業者に対して決済端末から通知される決済売上データに含まれる取引識別情報で識別される商取引のレシートデータを取得する。出力部は、取得部で取得したレシートデータに含まれる購入商品に係る情報を決済事業者の決済サーバに出力する。
【選択図】図1

特許請求の範囲【請求項１】
商取引の決済時に決済端末で生成されたレシートデータを記憶するレシート記憶部から、前記商取引の決済を支援する決済事業者に対して前記決済端末から通知される決済売上データに含まれる取引識別情報で識別される商取引のレシートデータを取得する取得部と、
前記取得部で取得した前記レシートデータに含まれる購入商品に係る情報を前記決済事業者の決済サーバに出力する出力部と、
を具備するレシートサーバ。
続きを表示（約 960 文字）【請求項２】
前記取得部は、前記決済サーバからの要求コマンドに含まれる前記取引識別情報で識別される商取引のレシートデータを取得し、
前記出力部は、前記要求コマンド送信元の前記決済サーバに前記購入商品に係る情報を出力する、請求項１記載のレシートサーバ。
【請求項３】
前記取引識別情報で識別される商取引の決済者に設定された第１識別情報を検出する検出部と、
前記レシート記憶部に記憶され、前記取得部によって取得されたレシートデータに前記第１識別情報を追加する追加部と、
をさらに具備する、請求項１又は２記載のレシートサーバ。
【請求項４】
前記レシート記憶部は、第１レシート記憶部と第２レシート記憶部とを含み、
電子レシート利用者を識別する第２識別情報を含むレシートデータを前記第１レシート記憶部に記憶させ、決済事業者による支援により決済された商取引であることを示す情報を含むレシートデータを前記第２レシート記憶部に記憶させる処理部、
をさらに具備し、
前記取得部は、前記第２レシート記憶部からレシートデータを取得する、請求項１乃至３のうちいずれか１項記載のレシートサーバ。
【請求項５】
請求項１乃至４のうちいずれか１項記載のレシートサーバと、
決済端末から通知される決済売上データに含まれる取引識別情報で前記レシートサーバに問合せを行う問合せ部、及び、前記問合せに対して前記レシートサーバから出力された購入商品に係る情報を、前記取引識別情報を含む前記決済売上データと関連付けて記憶する記憶部、を有する決済サーバと、
を具備するサーバシステム。
【請求項６】
コンピュータに、
商取引の決済時に決済端末で生成されたレシートデータを記憶するレシート記憶部から、前記商取引の決済を支援する決済事業者に対して前記決済端末から通知される決済売上データに含まれる取引識別情報で識別される商取引のレシートデータを取得させる機能と、
前記取得した前記レシートデータに含まれる購入商品に係る情報を前記決済事業者の決済サーバに出力させる機能と、
を実現させるためのプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、レシートサーバ及びそのプログラム、並びにレシートサーバを含むサーバシステムに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
近年、取引の決済を電子的に処理する電子決済が注目されている。電子決済は、例えばクレジットカード決済、電子マネー決済、バーコード又は二次元コード等を用いたコード決済等である。実店舗において電子決済が行われると、決済端末から決済事業者のサーバに決済売上データが出力される。決済売上データには、決済者の情報、取引日時の情報、取引店舗の情報、決済金額の情報等が含まれる。しかし、決済者が購入した商品の情報は含まれていない。したがって決済事業者は、誰がいつどこでいくら電子決済を利用したかという情報は把握できるものの、何を購入したかという情報までは把握できない。決済者が電子決済を利用して購入した商品の情報を決済事業者に提供するサービスが望まれている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１１３００５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の実施形態が解決しようとする課題は、決済者が電子決済を利用して購入した商品の情報を決済事業者に提供するサービスを実現できるレシートサーバ及びサーバシステムを提供しようとするものである。
【課題を解決するための手段】
【０００５】
一実施形態において、レシートサーバは、取得部と、出力部と、を備える。取得部は、商取引の決済時に決済端末で生成されたレシートデータを記憶するレシート記憶部から、商取引の決済を支援する決済事業者に対して決済端末から通知される決済売上データに含まれる取引識別情報で識別される商取引のレシートデータを取得する。出力部は、取得部で取得したレシートデータに含まれる購入商品に係る情報を決済事業者の決済サーバに出力する。
【図面の簡単な説明】
【０００６】
一実施形態の概略を示すシステム図。

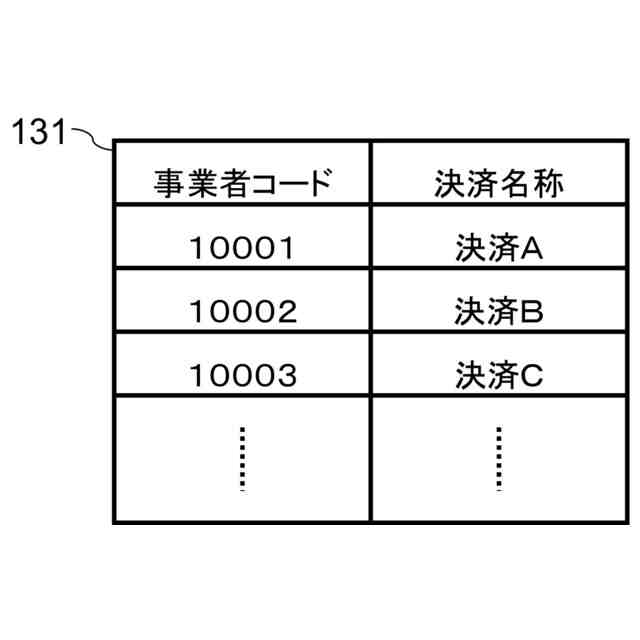

ＰＯＳ側設定テーブルのデータ構造を示す模式図。

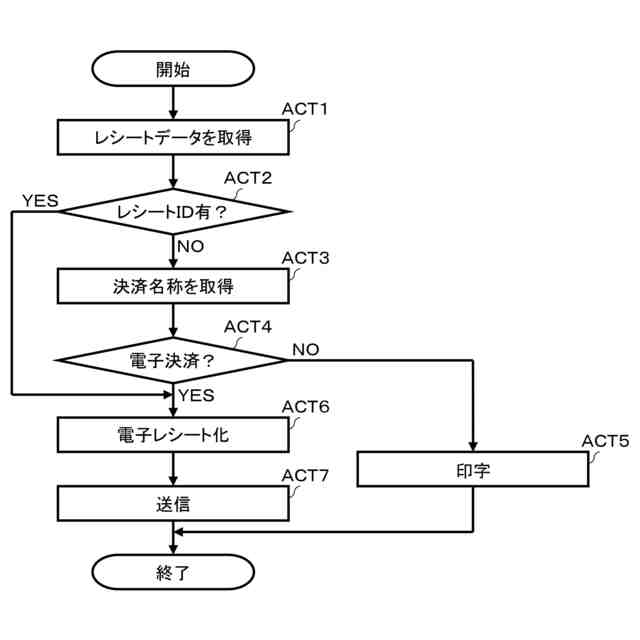

レシート処理部の主要な処理手順を示す流れ図。

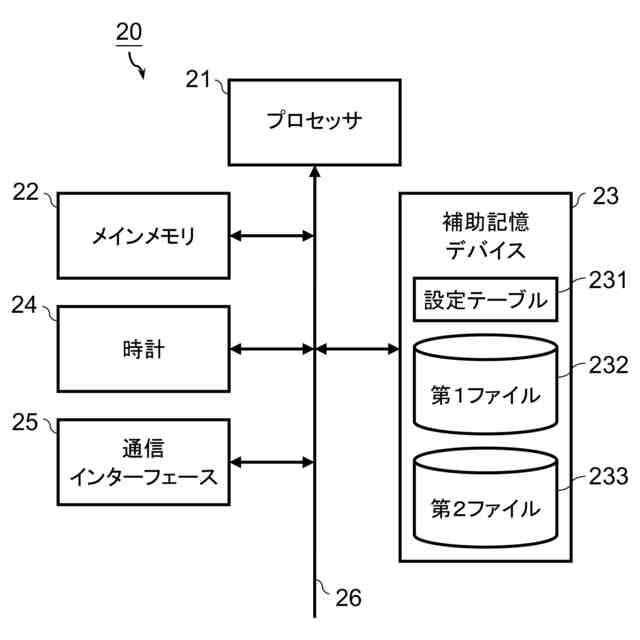

レシートサーバの要部回路構成を示すブロック図。

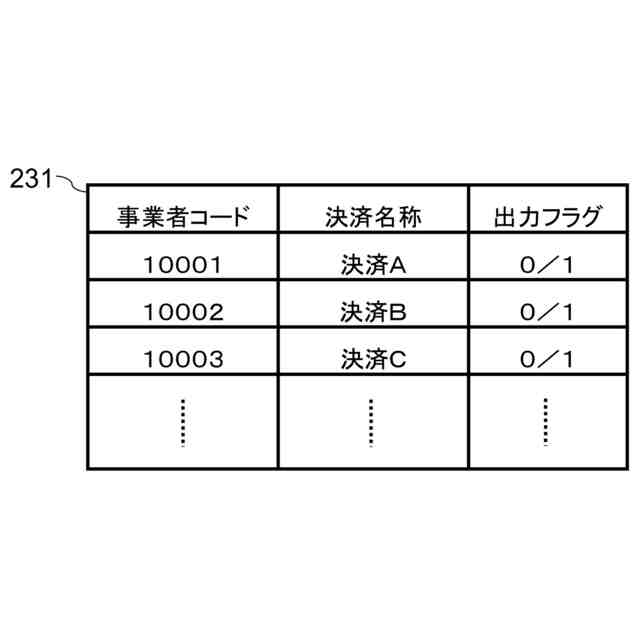

サーバ側設定テーブルのデータ構造を示す模式図。
レシートサーバのプロセッサが実行するレシートデータ振分処理の手順を示す流れ図。

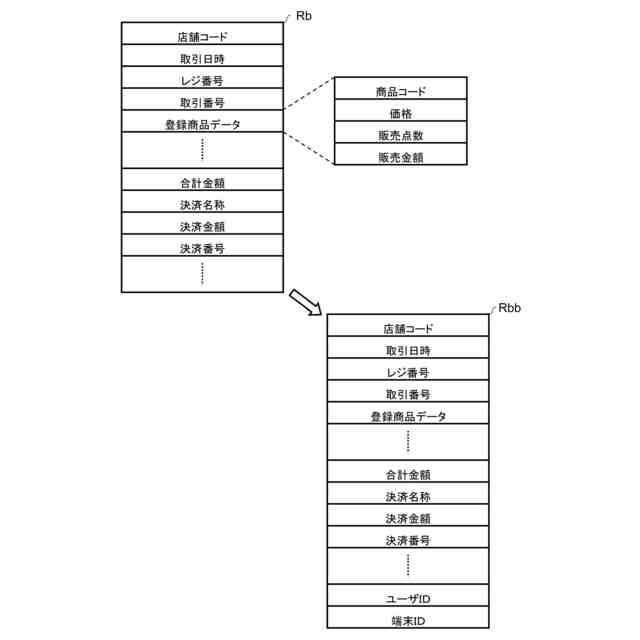

第１ファイルに記憶される第１レシートデータの構造を示す模式図。
第２ファイルに記憶される第２レシートデータの構造を示す模式図。

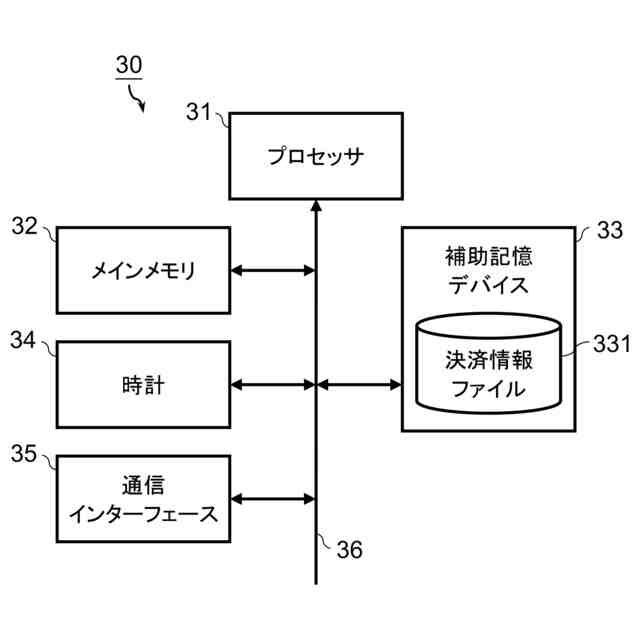

決済サーバの要部回路構成を示すブロック図。
決済情報ファイルに記憶される決済売上データの構造を示す模式図。
一実施形態において、決済サーバのプロセッサが実行する主要な情報処理の手順を示す流れ図。
一実施形態において、レシートサーバのプロセッサが実行する主要な情報処理の手順を示す流れ図。
他の実施形態において、決済サーバのプロセッサが実行する主要な情報処理の手順を示す流れ図。
他の実施形態において、レシートサーバのプロセッサが実行する主要な情報処理の手順を示す流れ図。
【発明を実施するための形態】
【０００７】
以下、レシートサーバ及びサーバシステムの一実施形態について、図面を用いて説明する。
【０００８】
［第１の実施形態］

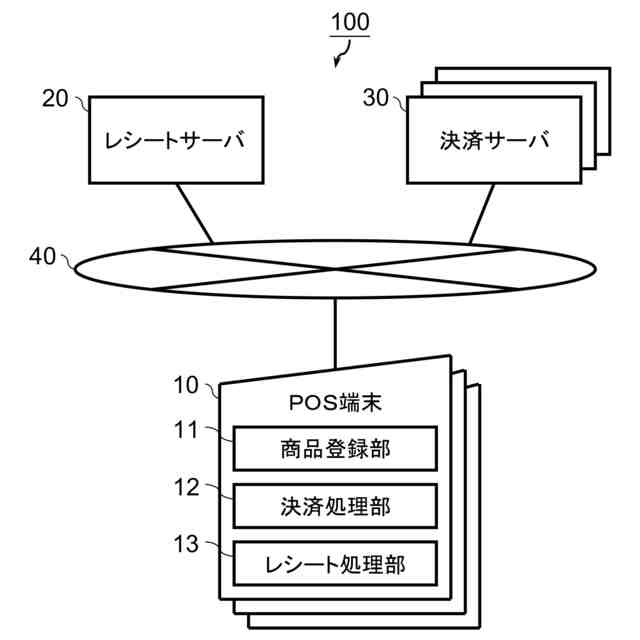

図１は、一実施形態の概略を示すシステム図である。本システムは、複数台のＰＯＳ（Point Of Sales）端末１０と、１台のレシートサーバ２０と、複数台の決済サーバ３０と、通信ネットワーク４０とを含む。通信ネットワーク４０は、インターネット、電話網又はＬＡＮ（Local Area Network）等の１以上のネットワークで構成される。
【０００９】
各ＰＯＳ端末１０は、それぞれ店舗に設置され、客が購入する商品の登録と決済に利用されるコンピュータ端末である。店舗は、業態を問わない。店舗は、量販店、専門店等の小売店であってもよいし、飲食店であってもよい。各ＰＯＳ端末１０は、それぞれ通信ネットワーク４０に接続される。各ＰＯＳ端末１０は、各々が通信ネットワーク４０に直接接続されていてもよいし、１台以上のＰＯＳ端末１０が中継サーバを介して通信ネットワーク４０に接続されていてもよい。
【００１０】
レシートサーバ２０は、電子レシートサービスを運営する企業体によって管理されるサーバ用コンピュータである。電子レシートサービスは、店舗での会計の際にＰＯＳ端末１０から発行されるレシートの印字データを電子化し、決済者である客が所有する通信端末でレシートを画像として閲覧可能にするサービスである。通信端末は、典型的にはスマートフォンである。通信端末は、タブレット端末、パソコン等であってもよい。レシートサーバ２０は、通信ネットワーク４０に接続される。レシートサーバ２０は、通信ネットワーク４０に接続された各ＰＯＳ端末１０と協働して、客に電子レシートサービスを提供する。
（【００１１】以降は省略されています）
