公開番号2025108974
公報種別公開特許公報(A)
公開日2025-07-24
出願番号2024002565
出願日2024-01-11
発明の名称洗濯機
出願人パナソニックIPマネジメント株式会社
代理人個人,個人
主分類D06F 39/08 20060101AFI20250716BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】コネクタ部に水がかかることを抑制する洗濯機を提供する。
【解決手段】本開示に係る洗濯機は、洗濯物を収容する洗濯槽と、外部から水を吸い上げて洗濯槽に供給するポンプと、電源基板と、を備え、ポンプは、インペラと、インペラを駆動するモータと、インペラ及びモータを収容するケースと、ケースの側面に設けたコネクタ部に収容され、モータを電源基板に電気的に接続する端子と、コネクタ部の上方に、側面から外側に突出して、高さ方向と交差する幅方向に延びる第1リブと、を有し、第1リブは、コネクタ部の上方から、コネクタ部の一方側の側面の部分に向かって下方に傾斜した第1部分を有する。
【選択図】図9
特許請求の範囲【請求項１】
洗濯物を収容する洗濯槽と、
外部から水を吸い上げて前記洗濯槽に供給するポンプと、
電源基板と、を備え、
前記ポンプは、
インペラと、
前記インペラを駆動するモータと、
前記インペラ及び前記モータを収容するケースと、
前記ケースの側面に設けたコネクタ部に収容され、前記モータを前記電源基板に電気的に接続する端子と、
前記コネクタ部の上方に、前記側面から外側に突出して、高さ方向と交差する幅方向に延びる第１リブと、を有し、
前記第１リブは、前記コネクタ部の上方から、前記コネクタ部の一方側の前記側面の部分に向かって下方に傾斜した第１部分を有する、洗濯機。
続きを表示（約 1,000 文字）【請求項２】
前記第１リブの前記幅方向の寸法は、前記コネクタ部の前記幅方向の寸法よりも大きい、請求項１に記載の洗濯機。
【請求項３】
前記第１リブは、前記コネクタ部の上方から、前記コネクタ部の他方側の前記側面の部分に向かって下方に傾斜した第２部分をさらに有する、請求項１に記載の洗濯機。
【請求項４】
前記ポンプは、水を吸い込むための吸込口を上部に有し、
前記第１リブは、前記吸込口よりも下方に位置する、請求項１に記載の洗濯機。
【請求項５】
前記第１リブと前記コネクタ部との高低差は、前記吸込口と前記第１リブとの高低差よりも小さい、請求項４に記載の洗濯機。
【請求項６】
前記第１リブの前記幅方向の寸法は、前記第１リブの前記高さ方向の寸法よりも大きい、請求項１から５のいずれか一項に記載の洗濯機。
【請求項７】
洗濯物を収容する洗濯槽と、
別の構造体に対して固定され、外部から水を吸い上げて前記洗濯槽に供給するポンプと、
電源基板と、を備え、
前記ポンプは、
インペラと、
前記インペラを駆動するモータと、
前記インペラ及び前記モータを収容するケースと、
前記ケースの側面に設けたコネクタ部に収容され、前記モータを前記電源基板に電気的に接続する端子と、を有し、
前記別の構造体は、前記コネクタ部の上方に、高さ方向から見たときに、前記コネクタ部と重なるように突出する第２リブを有し、
前記ケースの前記側面に沿った方向または前記ケースの前記側面に向かう方向から見たときに、前記第２リブは、前記コネクタ部から離れる方向に向かって下方に傾斜している、洗濯機。
【請求項８】
前記第２リブは、前記ケースの前記側面から離れる方向または前記別の構造体から離れる方向に向かって下方に傾斜している、請求項７に記載の洗濯機。
【請求項９】
前記別の構造体は、前記洗濯槽に液剤を供給する供給ユニットであって、
前記ポンプは、前記供給ユニットのユニット側面に固定され、前記供給ユニットを介して水を前記洗濯槽に供給し、
前記第２リブは、前記ユニット側面から突出する、請求項７に記載の洗濯機。
【請求項１０】
前記ユニット側面は、前記供給ユニットの背面であって、
前記第２リブは、前記背面から後側に突出する、請求項９に記載の洗濯機。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、洗濯機に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
例えば、特許文献１には、モータと、モータを収容するケースと、モータと外部の電源基板を接続するコネクタ部とを有する装置が開示されている。
【０００３】
特許文献１に記載された装置のコネクタ部は、ケースの側面から外側に突出する。突出したコネクタ部の端部は開口部を形成し、開口部近傍には、上方に突出したリブが設けられている。リブによって、コネクタ部に到達した水滴が、開口部を通じてコネクタ部内に侵入することを阻止する。
【先行技術文献】
【特許文献】
【０００４】
特開２０１６－０２９９９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に記載の装置では、コネクタ部に水がかかるという点で未だ改善の余地がある。
【０００６】
したがって、本開示の目的は、上記課題を解決することにあり、コネクタ部に水がかかることを抑制する洗濯機を提供することにある。
【課題を解決するための手段】
【０００７】
本開示の一態様の洗濯機は、洗濯物を収容する洗濯槽と、外部から水を吸い上げて洗濯槽に供給するポンプと、電源基板と、を備え、ポンプは、インペラと、インペラを駆動するモータと、インペラ及びモータを収容するケースと、ケースの側面に設けたコネクタ部に収容され、モータを電源基板に電気的に接続する端子と、コネクタ部の上方に、側面から外側に突出して、高さ方向と交差する幅方向に延びる第１リブと、を有し、第１リブは、コネクタ部の上方から、コネクタ部の一方側の側面の部分に向かって下方に傾斜した第１部分を有する。
【０００８】
本開示の一態様の洗濯機は、洗濯物を収容する洗濯槽と、別の構造体に対して固定され、外部から水を吸い上げて洗濯槽に供給するポンプと、電源基板と、を備え、ポンプは、インペラと、インペラを駆動するモータと、インペラ及びモータを収容するケースと、ケースの側面に設けたコネクタ部に収容され、モータを電源基板に電気的に接続する端子と、を有し、別の構造体は、コネクタ部の上方に、高さ方向から見たときに、コネクタ部と重なるように突出する第２リブを有し、ケースの側面に沿った方向またはケースの側面に向かう方向から見たときに、第２リブは、コネクタ部から離れる方向に向かって下方に傾斜している。
【発明の効果】
【０００９】
本開示によれば、コネクタ部に水がかかることを抑制する洗濯機を提供できる。
【図面の簡単な説明】
【００１０】

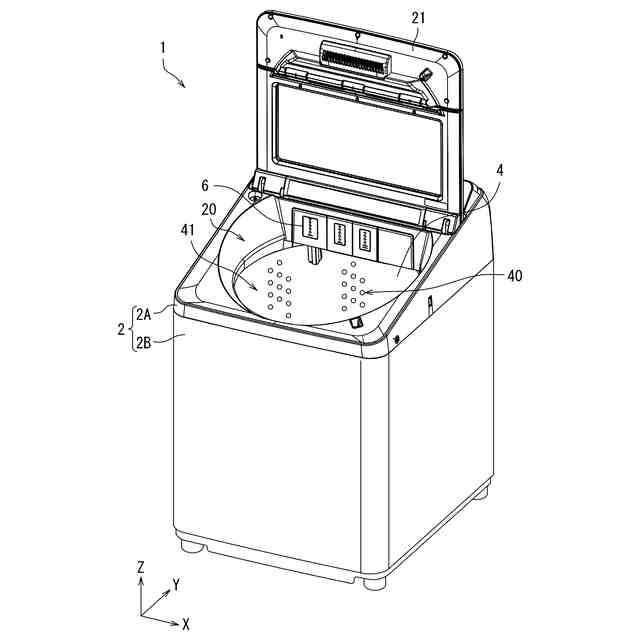

本開示に係る実施の形態１の洗濯機の斜視図
洗濯機の模式図

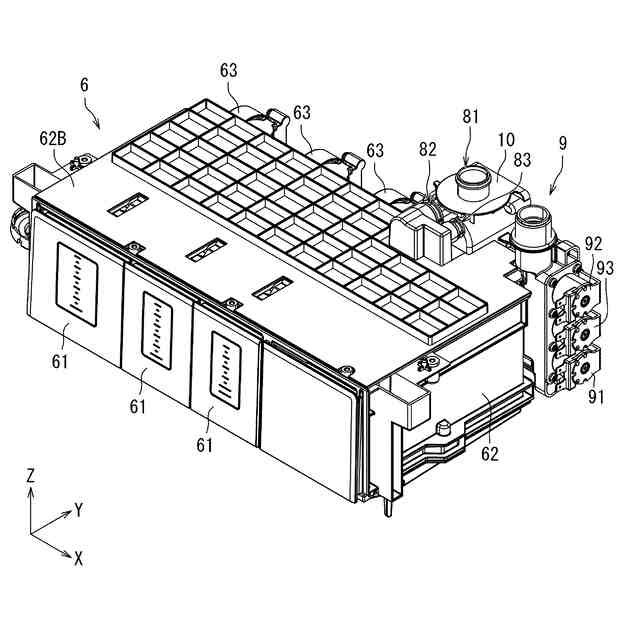

液剤供給ユニット、給水装置、及びポンプの斜視図

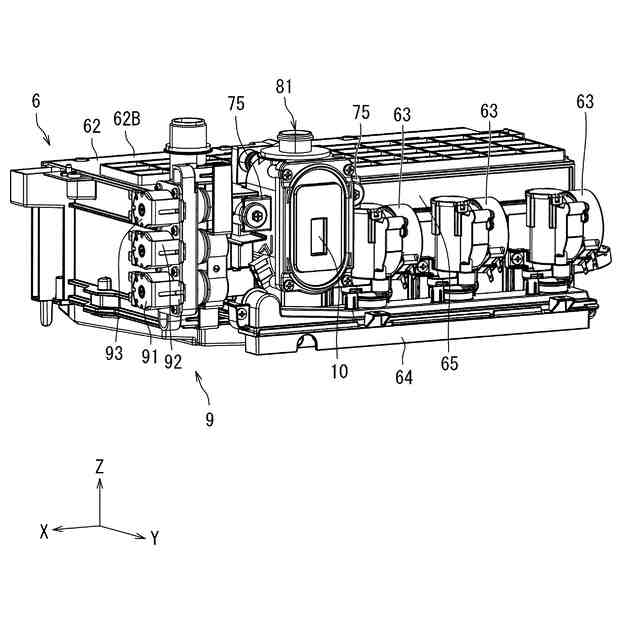

液剤供給ユニット、給水装置、及びポンプの斜視図

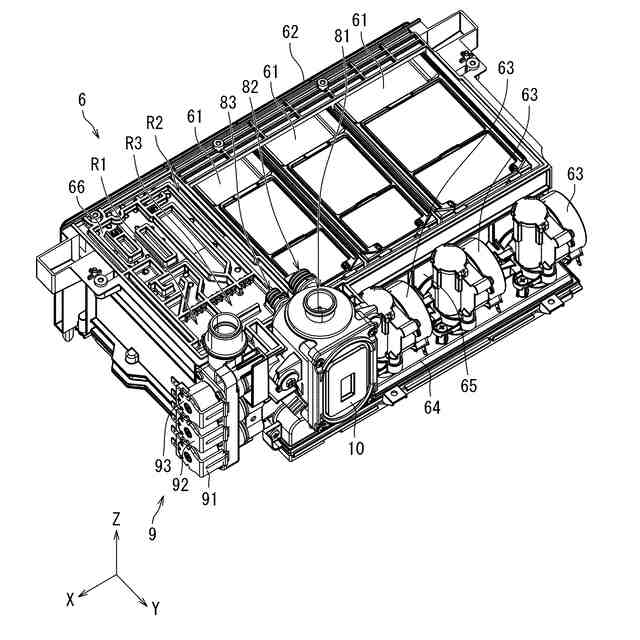

液剤供給ユニット、給水装置、及びポンプの斜視図

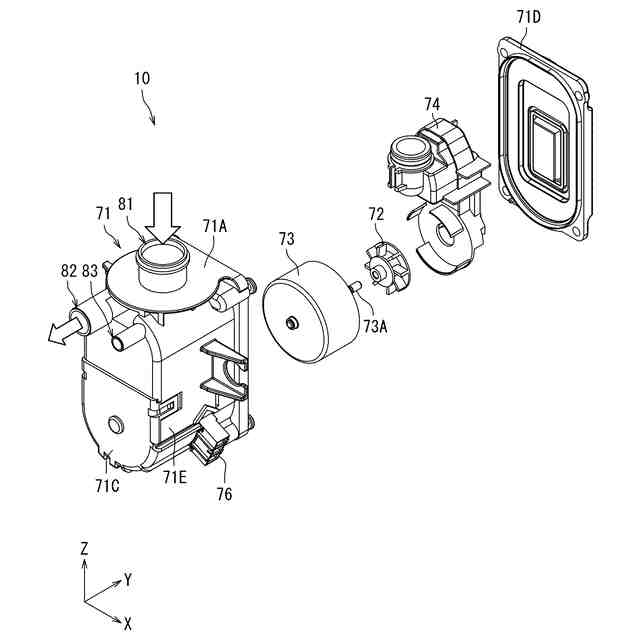

ポンプの分解図

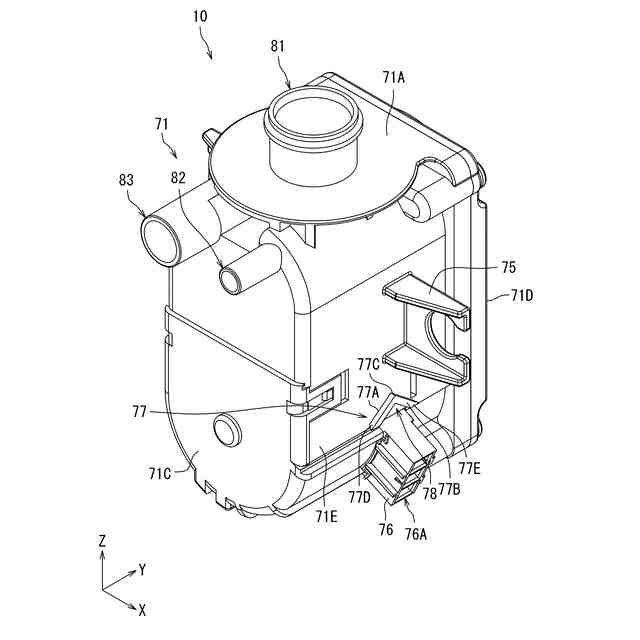

ポンプの斜視図
ポンプの側面図

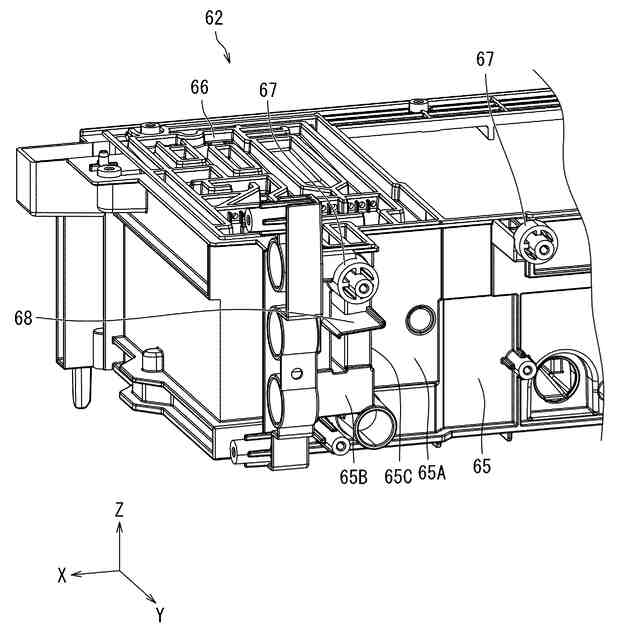

ユニットケースの斜視図

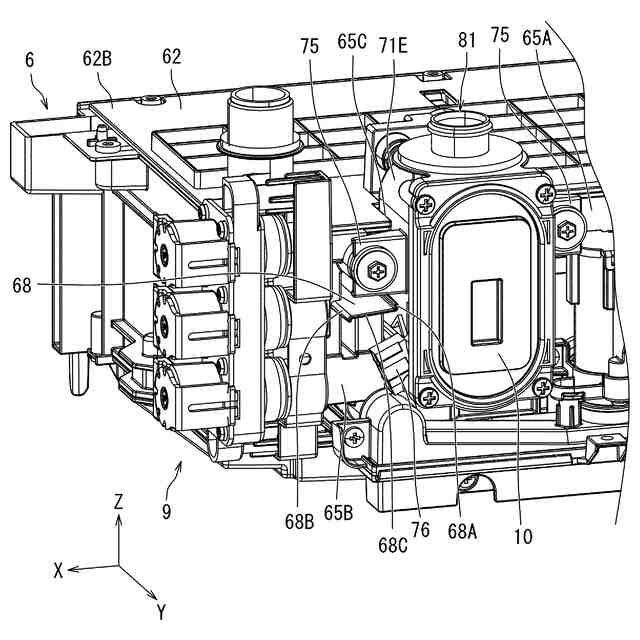

液剤供給ユニット、給水装置、及びポンプの斜視図
第２リブとポンプの断面図
【発明を実施するための形態】
（【００１１】以降は省略されています）
