発明の名称定着装置および画像形成装置
出願人富士フイルムビジネスイノベーション株式会社
代理人個人,個人
主分類G03G 15/20 20060101AFI20250716BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】固定部の上流側に設けられた支持ロールによってベルトの姿勢を矯正している場合に、ベルトの摩耗を抑制する。
【解決手段】加熱され循環移動可能な無端状のベルトと、ベルトの内周面に接触して固定される固定部と、ベルトを固定部に押し付けて未定着画像が形成された記録材を通過させる定着部を形成し、回転駆動する加圧ロールと、ベルトの移動方向において固定部より上流側に配置され、ベルトを回転可能に支持する支持ロールと、を有し、固定部は、定着部が形成される位置より移動方向の上流側に円弧状の曲面である第1曲面が形成され、第1曲面より移動方向の上流側に円弧状の曲面である第2曲面が形成され、第1曲面の曲率半径をr1(mm)とし、第2曲面の曲率半径をr2(mm)とすると、r1>r2の条件を満たし、ベルトは、張力が掛かった状態で支持ロールと第1曲面とに掛け渡されること、を特徴とする定着装置。
【選択図】図3
特許請求の範囲【請求項１】
加熱され循環移動可能な無端状のベルトと、
前記ベルトの内周面に接触して固定される固定部と、
前記ベルトを前記固定部に押し付けて未定着画像が形成された記録材を通過させる定着部を形成し、回転駆動する加圧ロールと、
前記ベルトの移動方向において前記固定部より上流側に配置され、当該ベルトを回転可能に支持する支持ロールと、
を有し、
前記固定部は、前記定着部が形成される位置より前記移動方向の上流側に円弧状の曲面である第１曲面が形成され、当該第１曲面より当該移動方向の上流側に円弧状の曲面である第２曲面が形成され、当該第１曲面の曲率半径をｒ１（ｍｍ）とし、当該第２曲面の曲率半径をｒ２（ｍｍ）とすると、
ｒ１＞ｒ２
の条件を満たし、
前記ベルトは、張力が掛かった状態で前記支持ロールと前記第１曲面とに掛け渡されること、
を特徴とする定着装置。
続きを表示（約 450 文字）【請求項２】
前記第１曲面と前記第２曲面とは前記固定部の端部に形成され、
前記第２曲面は、前記第１曲面に連続して形成されることを特徴とする請求項１に記載の定着装置。
【請求項３】
前記第１曲面と前記第２曲面とは、滑らかに連続することを特徴とする請求項２に記載の定着装置。
【請求項４】
前記第２曲面の曲率半径は、前記ベルトを湾曲させた場合に当該ベルトが劣化しだす曲率半径より大きいことを特徴とする請求項１に記載の定着装置。
【請求項５】
前記第２曲面の曲率半径は、前記ベルトのばたつきがあっても当該ベルトが当該第２曲面に接触しない曲率半径として定められることを特徴とする請求項４に記載の定着装置。
【請求項６】
未定着画像を記録材に形成する画像形成手段と、
前記画像形成手段で形成された前記未定着画像を前記記録材に定着させる請求項１乃至５のいずれか一項に記載の定着装置と、
を備える画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、定着装置および画像形成装置に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
特許文献１には、固定部材について、定着部を形成するときに、そのベルトと加圧ロールとが接触する接触部分を加圧ロールから離れる側に湾曲させる円弧状の曲面で形成し、その接触部分に記録材が挿入される挿入側に隣接する挿入部分を接触部分と反対側に湾曲する円弧状の曲面で形成し、ベルトの厚みをｔ（ｍｍ）、入口部分の曲面の曲率半径をｒ１（ｍｍ）、その接触部分の曲面の曲率半径をｒ２（ｍｍ）としたときに、ｔ（１／ｒ１＋１／ｒ２）≦０．１３０、かつ、ｒ１≦ｒ２との条件を満たしている定着装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－１８２２５６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
循環移動可能な無端状のベルトの内周側にて固定される固定部を有し、この固定部に圧力を加えながら回転する加圧ロールによって、記録材に形成されている未定着トナー像を定着させる定着装置がある。この定着装置において、ベルトの姿勢が乱れると未定着トナーが乱れる。この乱れを抑制するために、固定部の上流側にてベルトに接触し回転する支持ロールを設け、ベルトの姿勢を矯正する技術が採用されている。
しかし、この支持ロールから固定部までの距離が短くなる等の理由でベルトの姿勢の自由度が制限された場合には、固定部が振動等によって変位し、固定部の端部とベルトとの間で摩擦が発生しやすくなり、ベルトの摩耗が生じやすくなる。
本発明は、固定部の上流側に設けられた支持ロールによってベルトの姿勢を矯正している場合に、ベルトの摩耗を抑制することを目的とする。
【課題を解決するための手段】
【０００５】
請求項１に記載の発明は、加熱され循環移動可能な無端状のベルトと、前記ベルトの内周面に接触して固定される固定部と、前記ベルトを前記固定部に押し付けて未定着画像が形成された記録材を通過させる定着部を形成し、回転駆動する加圧ロールと、前記ベルトの移動方向において前記固定部より上流側に配置され、当該ベルトを回転可能に支持する支持ロールと、を有し、前記固定部は、前記定着部が形成される位置より前記移動方向の上流側に円弧状の曲面である第１曲面が形成され、当該第１曲面より当該移動方向の上流側に円弧状の曲面である第２曲面が形成され、当該第１曲面の曲率半径をｒ１（ｍｍ）とし、当該第２曲面の曲率半径をｒ２（ｍｍ）とすると、ｒ１＞ｒ２の条件を満たし、前記ベルトは、張力が掛かった状態で前記支持ロールと前記第１曲面とに掛け渡されること、を特徴とする定着装置である。
請求項２に記載の発明は、前記第１曲面と前記第２曲面とは前記固定部の端部に形成され、前記第２曲面は、前記第１曲面に連続して形成されることを特徴とする請求項１に記載の定着装置である。
請求項３に記載の発明は、前記第１曲面と前記第２曲面とは、滑らかに連続することを特徴とする請求項２に記載の定着装置である。
請求項４に記載の発明は、前記第２曲面の曲率半径は、前記ベルトを湾曲させた場合に当該ベルトが劣化しだす曲率半径より大きいことを特徴とする請求項１に記載の定着装置である。
請求項５に記載の発明は、前記第２曲面の曲率半径は、前記ベルトのばたつきがあっても当該ベルトが当該第２曲面に接触しない曲率半径として定められることを特徴とする請求項４に記載の定着装置である。
請求項６に記載の発明は、未定着画像を記録材に形成する画像形成手段と、前記画像形成手段で形成された前記未定着画像を前記記録材に定着させる請求項１乃至５のいずれか一項に記載の定着装置と、を備える画像形成装置である。
【発明の効果】
【０００６】
請求項１の発明によれば、固定部の上流側に設けられた支持ロールによってベルトの姿勢を矯正している場合に、ベルトの摩耗を抑制できる。
請求項２の発明によれば、第２曲面は、第１曲面に連続して設けられていない場合に比べて、ベルトと固定部との接触面積を小さくすることができる。
請求項３の発明によれば、第１曲面と第２曲面とが滑らかに連続していない場合に比べて、ベルトの摩耗を抑制できる。
請求項４の発明によれば、第２曲面の下限値を定めることができる。
請求項５の発明によれば、第２曲面の上限値を定めることができる。
請求項６の発明によれば、定着装置において固定部の上流側に設けられた支持ロールによってベルトの姿勢を矯正している場合に、ベルトの摩耗を抑制した画像形成装置を提供できる。
【図面の簡単な説明】
【０００７】
本実施の形態が適用される画像形成装置を示す図である。

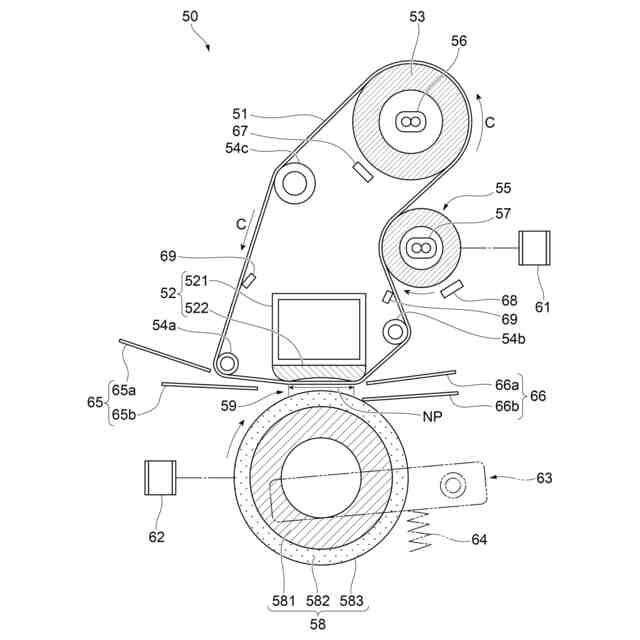

定着部の構成を示す図である。

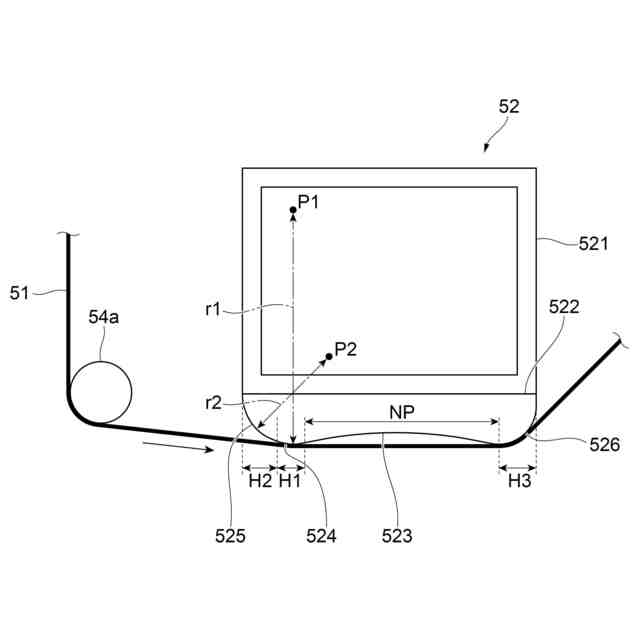

接触部材の形状を示す図である。
加圧ロールにより定着ベルトが固定部に押し付けられている状態を示す図である。

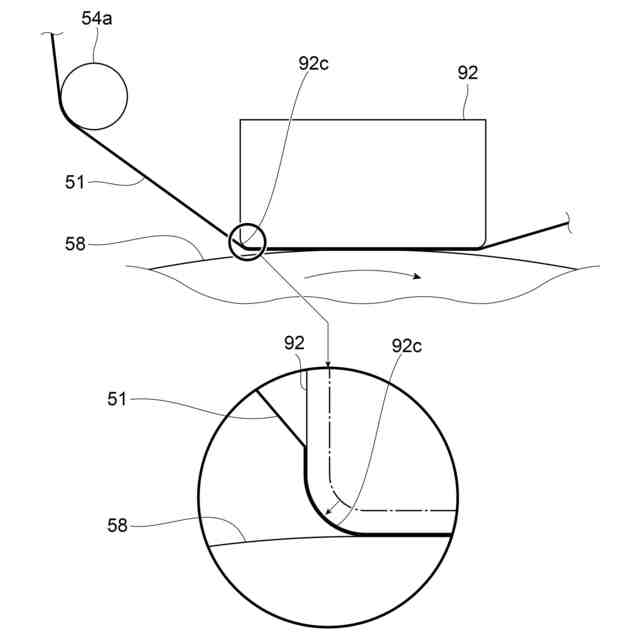

比較例を示す図である。
【発明を実施するための形態】
【０００８】
〔画像形成装置１〕
以下、添付図面を参照して、本実施の形態が適用される画像形成装置について詳細に説明する。
図１は、本実施の形態に係る画像形成装置１を示した図である。
画像形成装置１は、例えば、記録材にトナー像を形成する電子写真方式の画像形成装置が例示される。
【０００９】
画像形成装置１は、トナー像を形成する画像形成部１０Ｙ，１０Ｍ，１０Ｃ，１０Ｋ（以下、単に「画像形成部１０」と称する場合がある）と、画像形成部１０が形成したトナー像を記録材に転写する転写部２０と、記録材を搬送する搬送部４０と、未定着画像である未定着のトナー像を記録材に定着させる定着装置５０と、画像形成装置１の各部を制御する制御部１００とを備える。
【００１０】
〔制御部１００〕
制御部１００は、画像形成装置１の全体を制御するＣＰＵ（Central Processing Unit）１０１と、演算に際して作業エリアとして用いられるＲＡＭ（Random Access Memory）１０２と、ＣＰＵ１０１が実行する各種プログラムや各種設定等を記憶するメモリであるＲＯＭ（Read Only Memory）１０３と、を備える。
