特許ウォッチ

公開番号2025107275
公報種別公開特許公報(A)
公開日2025-07-17
出願番号2025074796,2023117108
出願日2025-04-28,2020-10-28
発明の名称光硬化性組成物及び歯科用製品
出願人三井化学株式会社
代理人弁理士法人太陽国際特許事務所
主分類C08F 290/06 20060101AFI20250710BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】ひび割れ及び裂け目の発生が抑制され、かつ、取扱い性に優れる硬化物が得られる光硬化性組成物を提供すること。
【解決手段】(メタ)アクリルモノマー成分と、光重合開始剤と、を含み、硬化物の粘着力が1.5N以下であり、かつ、硬化物の破断伸度が20%以上である光硬化性組成物、及びこの光硬化性組成物の硬化物を有する歯科用製品。

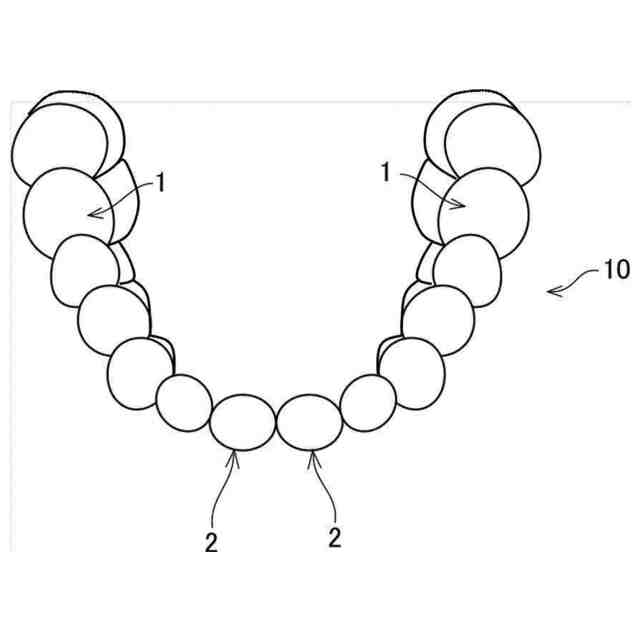

【選択図】図1
特許請求の範囲【請求項１】
（メタ）アクリルモノマー成分と、光重合開始剤と、を含み、
硬化物の粘着力が１．５Ｎ以下であり、かつ、硬化物の破断伸度が２０％以上である光硬化性組成物。
続きを表示（約 970 文字）【請求項２】
前記硬化物の破断伸度が４０％以上である請求項１に記載の光硬化性組成物。
【請求項３】
（メタ）アクリルモノマー成分と、光重合開始剤と、を含み、
硬化物の粘着力が１．５Ｎ以下であり、かつ、硬化物の衝撃吸収性が２０％以上８０％以下である光硬化性組成物。
【請求項４】
前記硬化物の衝撃吸収性が２０％以上７０％以下である請求項３に記載の光硬化性組成物。
【請求項５】
前記硬化物の破断伸度が２０％以上である請求項３又は請求項４に記載の光硬化性組成物。
【請求項６】
（メタ）アクリルモノマー成分と、光重合開始剤と、を含み、
硬化物の粘着力が１．５Ｎ以下であり、かつ、硬化物のショアＡ硬度が９７以下である光硬化性組成物。
【請求項７】
前記（メタ）アクリルモノマー成分における芳香環濃度が０．００１００ｍｏｌ／ｇ以上である請求項１～請求項６のいずれか１項に記載の光硬化性組成物。
【請求項８】
前記（メタ）アクリルモノマー成分が、２つの（メタ）アクリロイル基を有する（メタ）アクリルモノマー（Ａ）と、
１つの（メタ）アクリロイル基を有する（メタ）アクリルモノマー（Ｂ）と、
を含む請求項１～請求項７のいずれか１項に記載の光硬化性組成物。
【請求項９】
前記（メタ）アクリルモノマー（Ａ）及び前記（メタ）アクリルモノマー（Ｂ）の少なくとも一方が芳香族基を有する請求項８に記載の光硬化性組成物。
【請求項１０】
（メタ）アクリルモノマー成分と、光重合開始剤と、を含み、
前記（メタ）アクリルモノマー成分が、２つの（メタ）アクリロイル基を有する（メタ）アクリルモノマー（Ａ）と、
１つの（メタ）アクリロイル基を有する（メタ）アクリルモノマー（Ｂ）と、
を含み、
前記（メタ）アクリルモノマー（Ａ）における１つの（メタ）アクリロイル基あたりの分子量が３００ｇ／ｍｏｌ以上であり、
前記（メタ）アクリルモノマー（Ａ）及び前記（メタ）アクリルモノマー（Ｂ）の少なくとも一方が芳香族基を有する光硬化性組成物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、光硬化性組成物及び歯科用製品に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
従来より、樹脂は様々な用途に用いられており、用途に応じた特性が必要とされる。例えば、歯科用製品であるマウスピースは、顎関節症の治療や矯正治療に用いられている。
【０００３】
近年、歯科用製品としては、歯科用補綴物、口腔内で使用される器具（マウスガード等）、その他の歯科用製品（ジンジバマスク等）などが知られており、それぞれの用途に応じて様々な材料が用いられている。
例えば、特許文献１には、Ａ）スチレンブロックコポリマーと、Ｂ）脂環族飽和炭化水素系樹脂，テルペン樹脂，脂肪族系石油樹脂から成る群より選ばれた少なくとも１種の熱可塑性樹脂と、Ｃ）鉱物系ワックス，合成系ワックス，植物系ワックス，動物系ワックスから成る群より選ばれた少なくとも１種のワックスと、から成ることを特徴とするマウスガード用組成物が開示されている。
【０００４】
特許文献１：特開２００３－０１９２４０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
例えば、スポーツ用マウスピース等の歯科用製品は、しばしば製品の使用によって変形することがある。そして、使用後に変形した製品の形状が回復せず、ひび割れ、裂け目等が発生する場合がある。そのため、これらを抑制される材料が求められる傾向にある。また、例えばスポーツ用マウスピース等の歯科用製品において、製品を用いる際に製品の付着性が高いために、取扱い性が損なわれる場合がある。
【０００６】
本開示の第１実施形態が解決しようとする課題Ａは、ひび割れ及び裂け目の発生が抑制され、かつ、取扱い性に優れる硬化物が得られる光硬化性組成物、及びこの光硬化性組成物の硬化物を有する歯科用製品を提供することである。
【０００７】
また、マウスピース等の歯科用製品を使用する際に、歯と歯科用製品との接触面に何らかの力が加わることにより不快感が発生することがある。上記の不快感は、しばしば痛み等の不快感として現れる場合もある。
上記不快感は、歯科用製品の使用においてしばしば問題とされることがあり、改善が求められている。
【０００８】
本開示の第２実施形態が解決しようとする課題Ｂは、人体に適用した場合に不快感が抑制され、かつ、取扱い性に優れる硬化物が得られる光硬化性組成物、及びこの光硬化性組成物の硬化物を有する歯科用製品を提供することである。
【課題を解決するための手段】
【０００９】
前記課題Ａ及び前記課題Ｂの少なくとも一方の課題を解決するための具体的手段は、以下の態様を含む。
第１実施形態は、下記＜１＞に記載の光硬化性組成物により例示される。
第２実施形態は、下記＜６＞に記載の光硬化性組成物により例示される。
【００１０】
＜１＞（メタ）アクリルモノマー成分と、光重合開始剤と、を含み、硬化物の粘着力が
１．５Ｎ以下であり、かつ、硬化物の破断伸度が２０％以上である光硬化性組成物。
＜２＞前記硬化物の破断伸度が４０％以上である＜１＞に記載の光硬化性組成物。
＜３＞（メタ）アクリルモノマー成分と、光重合開始剤と、を含み、硬化物の粘着力が１．５Ｎ以下であり、かつ、硬化物の衝撃吸収性が２０％以上８０％以下である光硬化性組成物。
＜４＞前記硬化物の衝撃吸収性が２０％以上７０％以下である＜３＞に記載の光硬化性組成物。
＜５＞前記硬化物の破断伸度が２０％以上である＜３＞又は＜４＞に記載の光硬化性組成物。
＜６＞（メタ）アクリルモノマー成分と、光重合開始剤と、を含み、硬化物の粘着力が１．５Ｎ以下であり、かつ、硬化物のショアＡ硬度が９７以下である光硬化性組成物。
＜７＞前記（メタ）アクリルモノマー成分における芳香環濃度が０．００１００ｍｏｌ／ｇ以上である＜１＞～＜６＞のいずれか１つに記載の光硬化性組成物。
＜８＞前記（メタ）アクリルモノマー成分が、２つの（メタ）アクリロイル基を有する（メタ）アクリルモノマー（Ａ）と、１つの（メタ）アクリロイル基を有する（メタ）アクリルモノマー（Ｂ）と、を含む＜１＞～＜７＞のいずれか１つに記載の光硬化性組成物。
＜９＞前記（メタ）アクリルモノマー（Ａ）及び前記（メタ）アクリルモノマー（Ｂ）の少なくとも一方が芳香族基を有する＜８＞に記載の光硬化性組成物。
＜１０＞（メタ）アクリルモノマー成分と、光重合開始剤と、を含み、前記（メタ）アクリルモノマー成分が、２つの（メタ）アクリロイル基を有する（メタ）アクリルモノマー（Ａ）と、１つの（メタ）アクリロイル基を有する（メタ）アクリルモノマー（Ｂ）と、を含み、前記（メタ）アクリルモノマー（Ａ）における１つの（メタ）アクリロイル基あたりの分子量が３００ｇ／ｍｏｌ以上であり、前記（メタ）アクリルモノマー（Ａ）及び前記（メタ）アクリルモノマー（Ｂ）の少なくとも一方が芳香族基を有する光硬化性組成物。
＜１１＞前記（メタ）アクリルモノマー（Ａ）と前記（メタ）アクリルモノマー（Ｂ）との合計含有量１０００質量部に対して、前記（メタ）アクリルモノマー（Ａ）の含有量が２５０質量部～８００質量部である＜８＞～＜１０＞のいずれか１つに記載の光硬化性組成物。

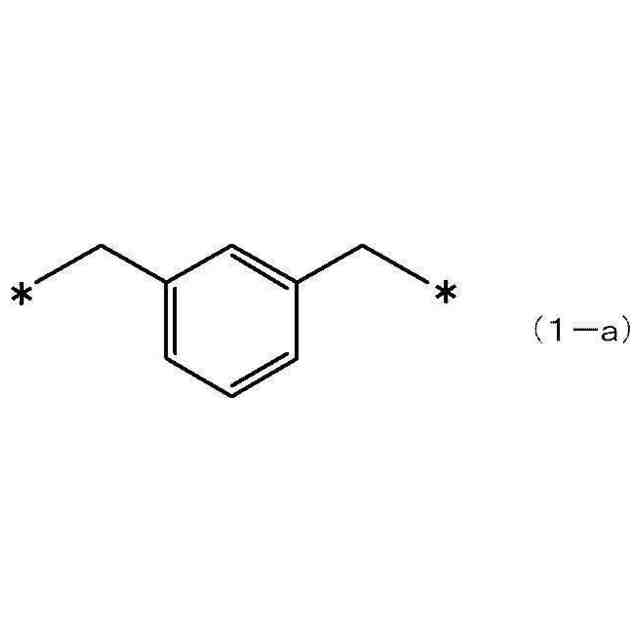

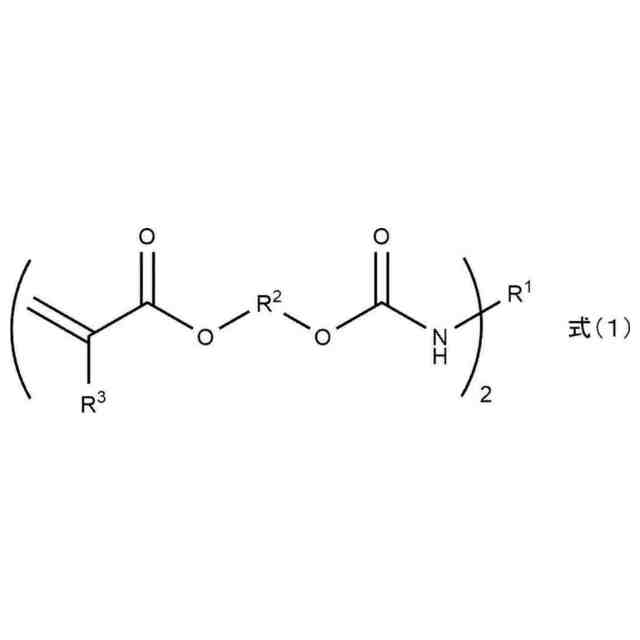

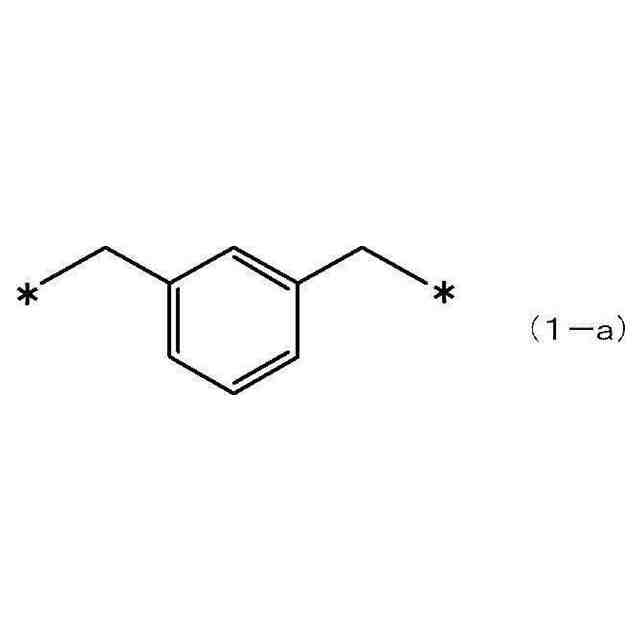

＜１２＞前記（メタ）アクリルモノマー（Ａ）が、下記式（１）で表される化合物を含む＜８＞～＜１１＞のいずれか１つに記載の光硬化性組成物。

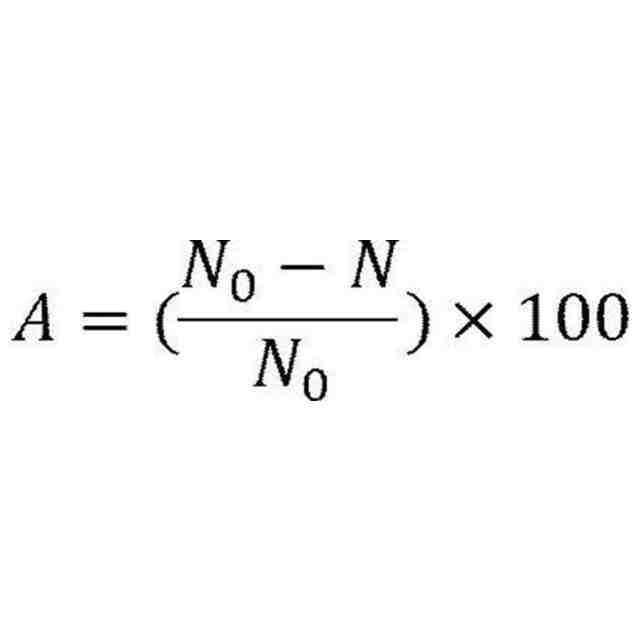

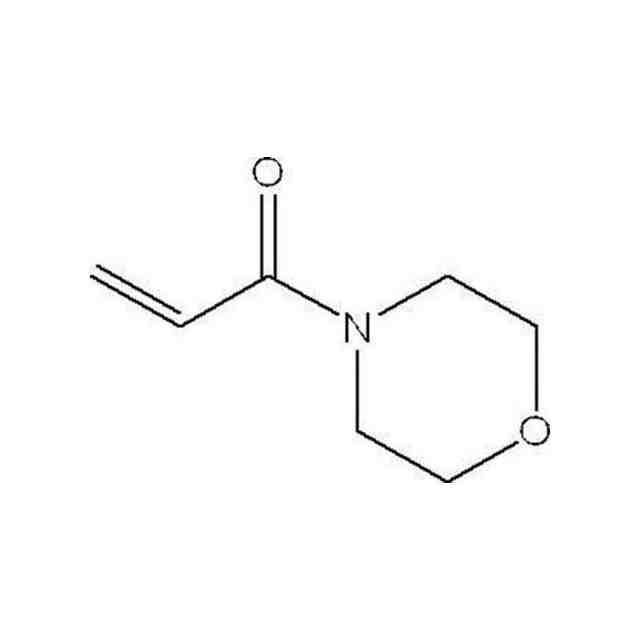

（【００１１】以降は省略されています）

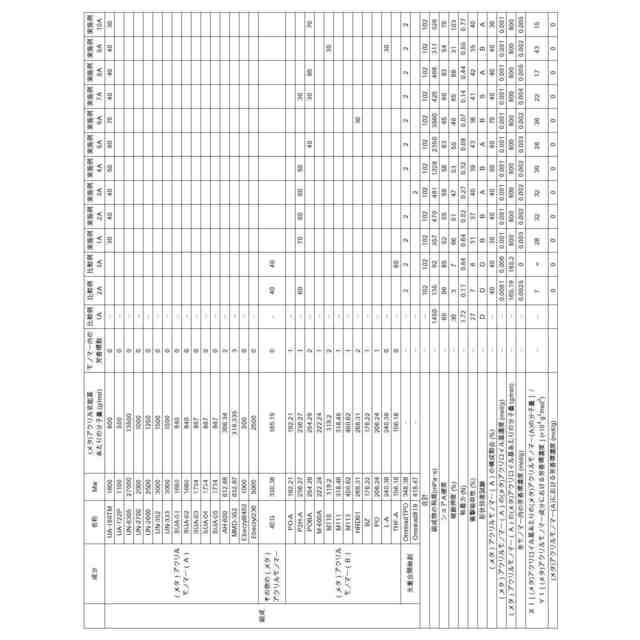

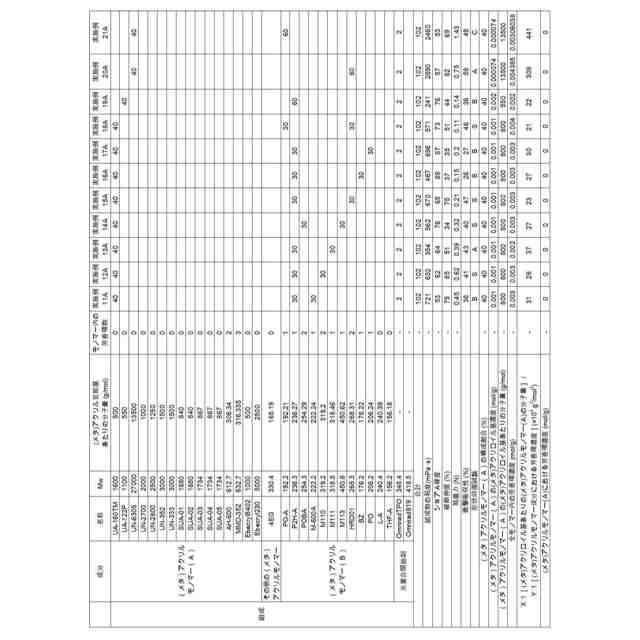

関連特許
