公開番号2025107236
公報種別公開特許公報(A)
公開日2025-07-17
出願番号2025073384,2023143155
出願日2025-04-25,2020-09-04
発明の名称シュー装置、アクセサリ、アクセサリシュー装置および電子機器
出願人キヤノン株式会社
代理人個人,個人,個人
主分類G03B 17/56 20210101AFI20250710BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】小型のシュー装置において、多数の接続端子を保持し、それらを保護するための形状を設ける領域や部品間の位置決めを行うための領域を確保する。
【解決手段】シュー装置206は、電子機器が備えるアクセサリシュー装置に着脱可能であり、アクセサリシュー装置に対する装着方向である第1の方向(Z)に直交する第2の方向(X)に並ぶ複数の接続端子275と、第2の方向における複数の接続端子の両外側の位置に第1および第2の方向に直交する第3の方向に突出する突起部256aを有する接続部256とを有する。突起部は、第2の方向において複数の接続端子側にある第1の面よりも、第2の方向において第1の面の反対側にある第2の面256bのほうが、第2の方向における幅が大きい。
【選択図】図7
特許請求の範囲【請求項１】
電子機器が備えるアクセサリシュー装置に着脱可能なシュー装置であって、
前記アクセサリシュー装置に対する装着方向である第１の方向に直交する第２の方向に並ぶ複数の接続端子と、
前記第２の方向における前記複数の接続端子の両外側の位置に前記第１および第２の方向に直交する第３の方向に突出する突起部を有する接続部と、を有し、
前記突起部は、前記第２の方向において前記複数の接続端子の反対側にある面に前記第２の方向の外力が加わったときに、当該外力を前記第３の方向かつ前記接続端子側に向かう第１の分力と前記第３の方向と反対の方向かつ前記接続端子側に向かう第２の分力とに分けることを特徴とするシュー装置。
続きを表示（約 420 文字）【請求項２】
電子機器が備えるアクセサリシュー装置に着脱可能なアクセサリであって、
前記アクセサリシュー装置に対する装着方向である第１の方向に直交する第２の方向に並ぶ複数の接続端子と、
前記第２の方向における前記複数の接続端子の両外側の位置に前記第１および第２の方向に直交する第３の方向に突出する突起部を有する接続部と、を有し、
前記第２の方向において前記複数の接続端子の反対側にある面に前記第２の方向の外力が加わったときに、当該外力を前記第３の方向かつ前記接続端子側に向かう第１の分力と前記第３の方向と反対の方向かつ前記接続端子側に向かう第２の分力とに分けることを特徴とするアクセサリ。
【請求項３】
前記アクセサリはストロボであることを特徴とする請求項２に記載のアクセサリ。
【請求項４】
前記アクセサリはマイクであることを特徴とする請求項２に記載のアクセサリ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電子機器に対してアクセサリを着脱可能とするために該アクセサリに設けられるシュー装置や電子機器に設けられるアクセサリシュー装置に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
デジタルカメラ等の撮像装置（電子機器）には、照明装置（フラッシュユニット）等のアクセサリのシュー装置が着脱可能に装着されるアクセサリシュー装置が設けられる。アクセサリシュー装置には、シュー装置と係合してこれを保持する係合部材が設けられ、アクセサリシュー装置とシュー装置のそれぞれには、撮像装置とアクセサリ間での双方向通信を可能とするための接続端子が設けられている。従来において、接続端子の数は５つであることが多い。
これに対して、特許文献１には、撮像装置のアクセサリシュー装置に着脱可能なシュー装置を有する電子ビューファインダが開示されており、アクセサリシュー装置とシュー装置は従来の５つの接続端子（通信ピン）との互換性を維持しながら、係合部材の形状内で接続端子の数を増やしている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－０８４６８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１にて開示されているような多数の接続端子を有するシュー装置において、それら接続端子の配置に必要な領域の確保を優先すると、それら通信端子を保護するための形状を設ける領域や部品間の位置決めを行うための領域が制限される。
【０００５】
本発明は、多数の接続端子とそれらを保護するための形状を設ける領域や、部品間の位置決めを行うための領域を確保できるようにした小型のシュー装置およびアクセサリシュー装置を提供する。
【課題を解決するための手段】
【０００６】
本発明の一側面としてのシュー装置は、電子機器が備えるアクセサリシュー装置に着脱可能なシュー装置であって、アクセサリシュー装置に対する装着方向である第１の方向に直交する第２の方向に並ぶ複数の接続端子と、第２の方向における複数の接続端子の両外側の位置に前記第１および第２の方向に直交する第３の方向に突出する突起部を有する接続部と、を有し、突起部は、第２の方向において複数の接続端子の反対側にある面に第２の方向の外力が加わったときに、当該外力を第３の方向かつ接続端子側に向かう第１の分力と第３の方向と反対の方向かつ接続端子側に向かう第２の分力とに分けることを特徴とする。なお、上記シュー装置を備えたアクセサリも、本発明の他の一側面を構成する。
【発明の効果】
【０００７】
本発明によれば、小型のシュー装置およびアクセサリシュー装置において、従来よりも多数の接続端子とそれらを保護するための形状を設ける領域や、部品間の位置決めを行うための領域を確保することができる。
【図面の簡単な説明】
【０００８】

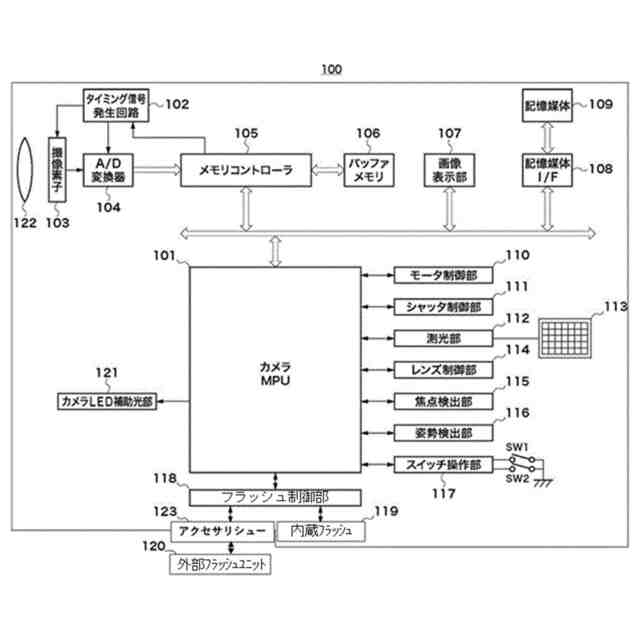

本発明の実施例１であるデジタルカメラの構成を示すブロック図。
実施例１における外部フラッシュユニットの構成を示すブロック図。

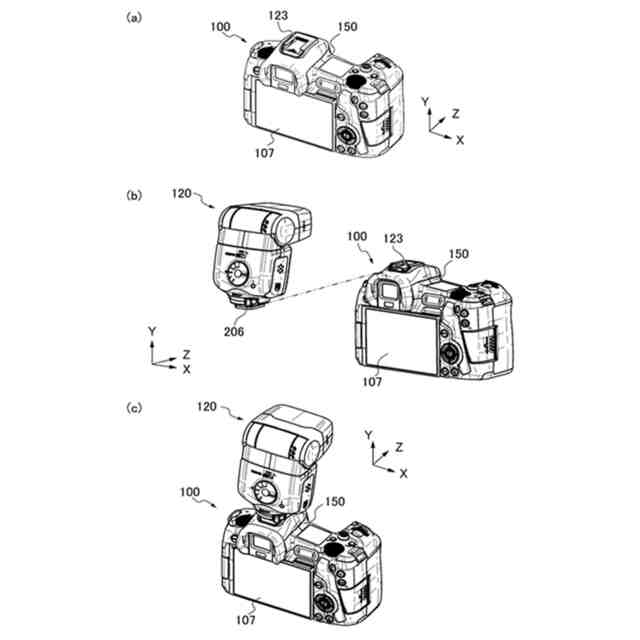

上記デジタルカメラと外部フラッシュユニットの斜視図。

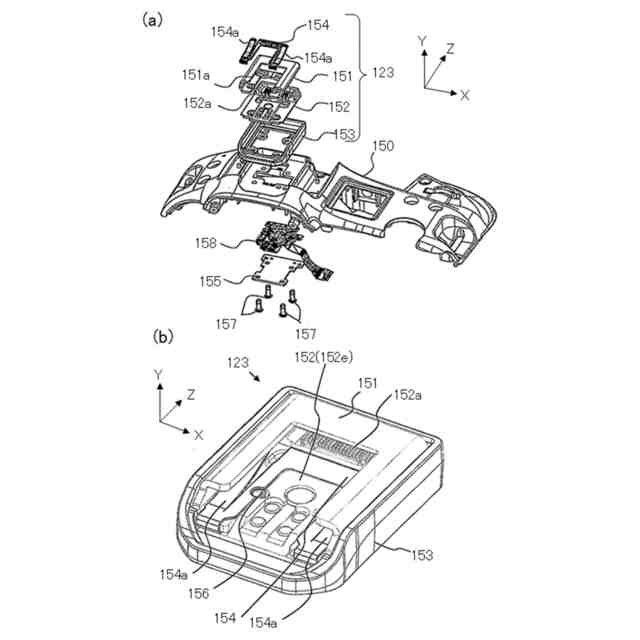

実施例１におけるアクセサリシューの分解図および斜視図である。

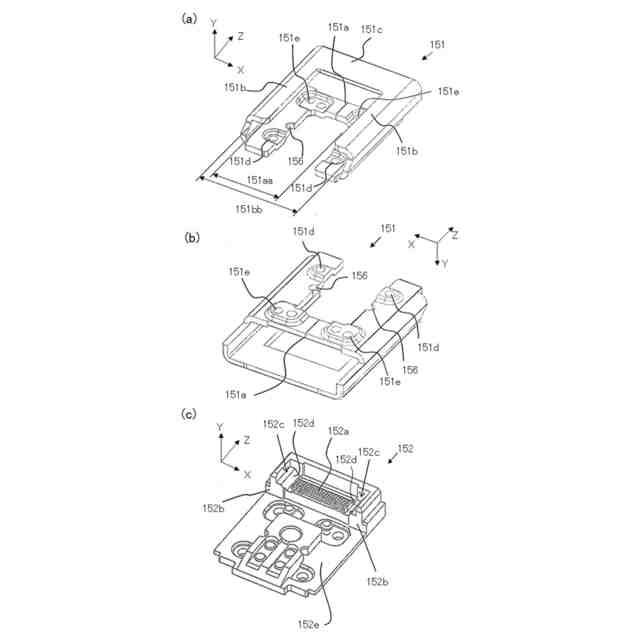

上記アクセサリシューの係合部材と接続端子コネクタの構造を示す図。

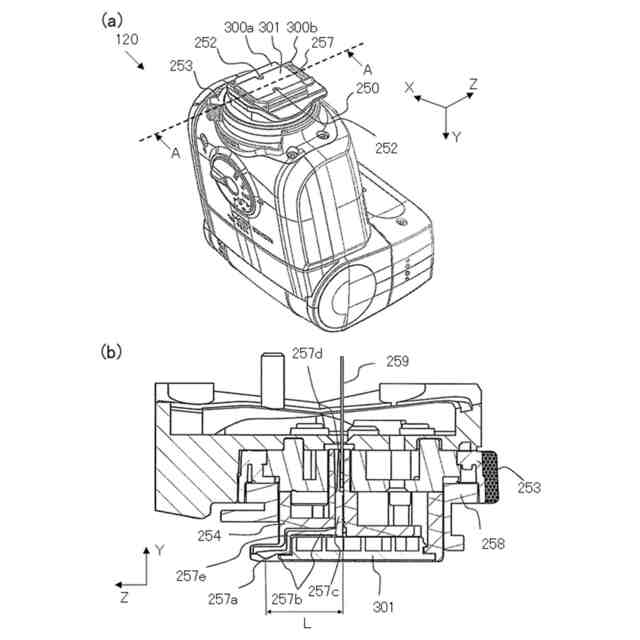

上記外部フラッシュユニットの斜視図と断面図。

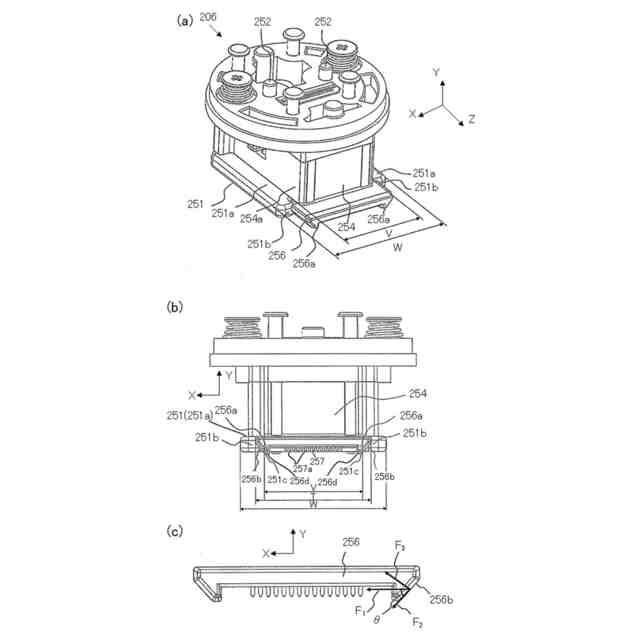

実施例１におけるカメラ接続部の内部構造を示す斜視図と正面図。

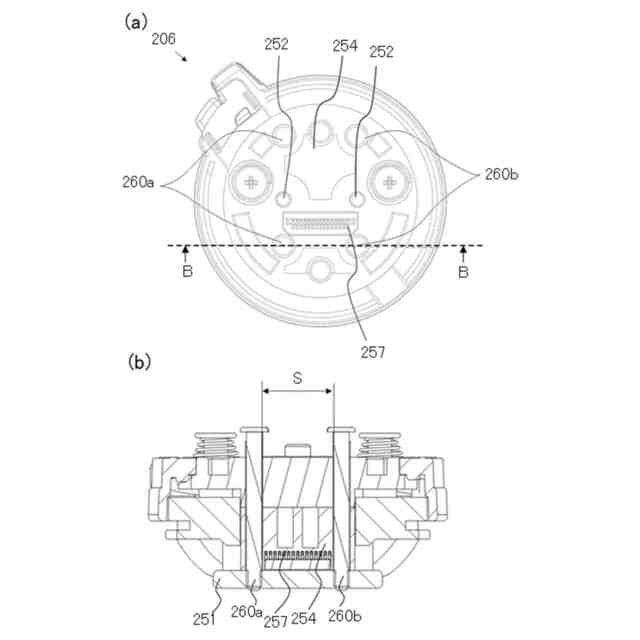

上記カメラ接続部の上面図と断面図。
本発明の実施例２である外部フラッシュユニットの斜視図と断面図。
実施例２におけるカメラ接続部の内部構造を示す斜視図と正面図。
実施例１のアクセサリシューの正面図。
実施例１および２における接続プラグの一部の拡大図。
実施例２においてアクセサリシューにカメラ接続部が装着された状態を示す正面断面図。
本発明の実施例３である外部フラッシュユニットの斜視図と断面図。
実施例３におけるカメラ接続部の内部構造を示す斜視図と正面図。
実施例３におけるデジタルカメラと外部フラッシュユニットの斜視図と断面図。
【発明を実施するための形態】
【０００９】
以下、本発明の実施例について図面を参照しながら説明する。以下では、アクセサリシュー装置を備えた電子機器の一例であるデジタルカメラ（撮像装置）と、該デジタルカメラのアクセサリシュー装置に着脱可能なシュー装置を備えたアクセサリの一例である外部フラッシュユニット（照明装置）からなる撮像システムについて説明する。なお、シュー装置を備えるアクセサリは、フラッシュユニットに限らず、電子ビューファインダユニット、動画撮像用マイク、変換アダプタ、各種測定機器、サブカメラ等、様々なアクセサリを含む。また、アクセサリシュー装置を備えた電子機器は、撮像装置以外の様々な電子機器も含む。
【実施例】
【００１０】
図１は、デジタルカメラ（以下、単にカメラという）１００の構成を示す。カメラ１００は、マイクロコンピュータであるカメラＭＰＵ１０１、撮像光学系１２２、タイミング信号発生回路１０２、撮像素子１０３、Ａ／Ｄ変換器１０４、メモリコントローラ１０５およびバッファメモリ１０６を有する。またカメラ１００は、画像表示部１０７、記憶媒体Ｉ／Ｆ１０８、モータ制御部１１０、シャッタ制御部１１１、測光部１１２、多分割測光センサ１１３、レンズ制御部１１４、焦点検出部１１５、姿勢検出部１１６およびスイッチ操作部１１７を有する。さらにカメラ１００は、フラッシュ制御部１１８、内蔵フラッシュ１１９、カメラＬＥＤ補助光部１２１およびアクセサリシュー装置（以下、単にアクセサリシューという）１２３を有する。アクセサリシュー１２３にはアクセサリとしての外部フラッシュユニット１２０が装着される。またカメラ１００に対して、半導体メモリ等の記憶媒体１０９の着脱が可能である。
（【００１１】以降は省略されています）
