公開番号2025107014
公報種別公開特許公報(A)
公開日2025-07-17
出願番号2024000697
出願日2024-01-05
発明の名称印刷システム、印刷システムの制御方法およびプログラム
出願人キヤノン株式会社
代理人個人
主分類G06F 3/12 20060101AFI20250710BHJP(計算;計数)
要約【課題】印刷装置での出力条件を設定する際、その設定を容易かつ正確に設定することができる印刷システム、印刷システムの制御方法およびプログラムを提供することを目的とする。
【解決手段】印刷システムは、端末装置と、サーバと、印刷装置と、を備える。端末装置は、印刷装置で印刷を行うときの印刷条件を含む出力条件を入力する入力手段である印刷アプリケーション1110を備える。出力条件には、入力手段によって自然言語で入力可能な出力項目が含まれている。サーバは、出力項目を学習済みモデルに基づいて数値化して、1次データに変換する1次データ変換手段と、1次データを印刷装置で処理可能な2次データに変換する2次データ変換手段と、を備える。
【選択図】図6
特許請求の範囲【請求項１】
互いに通信可能に接続された端末装置とサーバと印刷装置とを備える印刷システムであって、
前記端末装置、前記サーバおよび前記印刷装置のうちの少なくとも１つは、
前記印刷装置で印刷を行うときの印刷条件を含む出力条件を入力する入力手段を備え、
前記出力条件には、前記入力手段によって自然言語で入力可能な出力項目が含まれており、
前記サーバは、
前記入力手段で入力された前記出力項目を学習済みモデルに基づいて数値化して、１次データに変換する１次データ変換手段と、
前記１次データを前記印刷装置で処理可能な２次データに変換する２次データ変換手段と、を備えることを特徴とする印刷システム。
続きを表示（約 850 文字）【請求項２】
前記１次データ変換手段は、前記学習済みモデルとして、Ｔｒａｎｓｆｏｒｍｅｒを用いることを特徴とする請求項１に記載の印刷システム。
【請求項３】
前記２次データ変換手段は、閾値以上のものを前記２次データとすることを特徴とする請求項１に記載の印刷システム。
【請求項４】
前記出力項目には、前記印刷の色を変更する旨が入力可能であることを特徴とする請求項１に記載の印刷システム。
【請求項５】
前記出力条件には、カラー印刷とモノクロ印刷とを選択する項目と、用紙サイズを選択する項目と、用紙に対する印刷の向きを選択する項目と、片面印刷と両面印刷とを選択する項目と、用紙１枚当たりに配置されるページ数を選択する項目とのうちの少なくとも１つの項目が含まれていることを特徴とする請求項１に記載の印刷システム。
【請求項６】
前記端末装置、前記サーバおよび前記印刷装置のうちの少なくとも１つは、前記１次データ変換手段での前記１次データの変換、または、前記２次データ変換手段での前記２次データの変換が不成功であった場合には、その旨を報知する報知手段を備えることを特徴とする請求項１に記載の印刷システム。
【請求項７】
前記端末装置は、画像を表示する表示手段を備え、
前記入力手段は、前記表示手段に画像で表示されることを特徴とする請求項１に記載の印刷システム。
【請求項８】
前記表示手段には、前記２次データが表示されることを特徴とする請求項７に記載の印刷システム。
【請求項９】
前記表示手段には、前記２次データに基づく印刷結果がプレビュー画像として表示されることを特徴とする請求項７に記載の印刷システム。
【請求項１０】
前記印刷装置は、前記２次データに基づく印刷が可能であることを特徴とする請求項１に記載の印刷システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、印刷システム、印刷システムの制御方法およびプログラムに関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
近年では、チャットボットや生成系ＡＩ等の会話型ＡＩ（ＣｏｎｖｅｒｓａｔｉｏｎａｌＡＩ）が急速に開発されている。この開発に伴い、会話型ＡＩを利用した多様なサービスが提供されている。例えば印刷サービスでは、チャットボットを介して、印刷ジョブの自動印刷設定を行うことができる印刷補助システムが知られている（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－２０７５１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の印刷補助システムでは、例えば予め指定されたフォーマット以外のテキストが入力された場合、当該入力テキストを正確に（適切に）解釈することができず、印刷ジョブの自動印刷設定が困難となるという問題があった。
【０００５】
本発明は、上記の課題に鑑みてなされたものである。本発明は、印刷装置での出力条件を設定する際、その設定を容易かつ正確に設定することができる印刷システム、印刷システムの制御方法およびプログラムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明の印刷システムは、互いに通信可能に接続された端末装置とサーバと印刷装置とを備える印刷システムであって、前記端末装置、前記サーバおよび前記印刷装置のうちの少なくとも１つは、前記印刷装置で前記印刷を行うときの印刷条件を含む出力条件を入力する入力手段を備え、前記出力条件には、前記入力手段によって自然言語で入力可能な出力項目が含まれており、前記サーバは、前記入力手段で入力された前記出力項目を学習済みモデルに基づいて数値化して、１次データに変換する１次データ変換手段と、前記１次データを前記印刷装置で処理可能な２次データに変換する２次データ変換手段と、を備えることを特徴とする。
【発明の効果】
【０００７】
本発明によれば、印刷装置での出力条件を設定する際、その設定を容易かつ正確に設定することができる。
【図面の簡単な説明】
【０００８】
印刷システムのネットワーク構成の一例を示すブロック図である。
コンピュータおよび生成系ＡＩサーバのハードウェア構成を示すブロック図である。
プリンタのハードウェア構成を示すブロック図である。
コンピュータおよび生成系ＡＩサーバのソフトウェア構成を示すブロック図である。

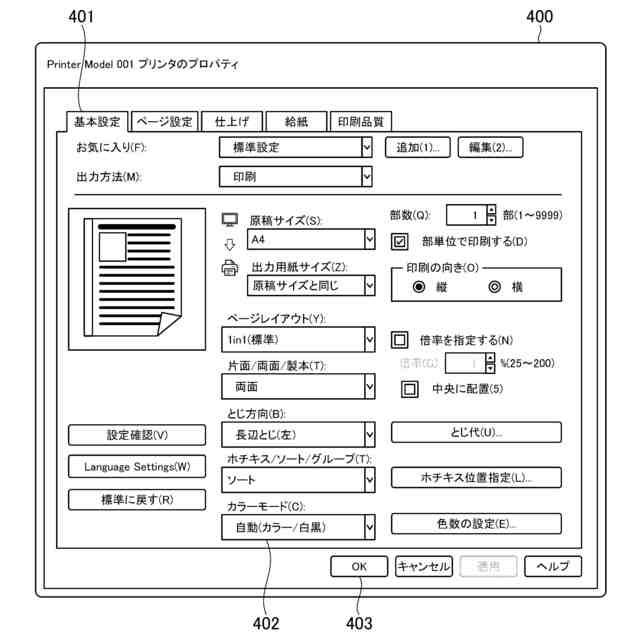

プリンタドライバによって表示されるＵＩ（ＵｓｅｒＩｎｔｅｒｆａｃｅ）用画像の一例を示す図である。
印刷アプリケーションの画像の一例を示す図である。
生成系ＡＩサーバで実行されるデータ解釈処理の一例を示すフローチャートである。
データ解釈処理における印刷設定リストデータと、傾倒スコアと、類似度スコアと、解釈後データとの関係の一例を示す図である。
印刷アプリケーションで実行される印刷処理の一例を示すフローチャートである。
印刷アプリケーションで実行される印刷処理の過程で順に表示される印刷アプリケーションの画像の一例を示す図である。
印刷アプリケーションで実行される印刷処理の過程で順に表示される印刷アプリケーションの画像の一例を示す図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態について図面を参照しながら詳細に説明する。しかしながら、以下の実施形態に記載されている構成はあくまで例示に過ぎず、本発明の範囲は実施形態に記載されている構成によって限定されることはない。例えば、本発明を構成する各部は、同様の機能を発揮し得る任意の構成のものと置換することができる。また、任意の構成物が付加されていてもよい。
【００１０】
図１は、印刷システムのネットワーク構成の一例を示すブロック図である。図１に示すように、印刷システム１００は、端末装置であるコンピュータ１０００と、印刷可能に構成されたプリンタ（印刷装置）２０００と、生成系ＡＩサーバ（サーバ）３０００とを備える。例えば、コンピュータ１０００およびプリンタ２０００は、オフィス内に配置されており、社内ネットワーク４０００を介して互いに通信可能に接続されている。社内ネットワーク４０００は、ルータ（不図示）を介して外部のインターネット５０００に接続されている。生成系ＡＩサーバ３０００は、インターネット５０００、社内ネットワーク４０００を介して、コンピュータ１０００およびプリンタ２０００と通信可能に接続されている。生成系ＡＩサーバ３０００は、生成系ＡＩサービスを提供する事業者が管理するサーバである。本実施形態では、生成系ＡＩサーバ３０００と、図６に示すコンピュータ１０００上の生成系ＡＩコントロール１１５０とを合わせて、「生成系ＡＩシステム」と言うことがある。なお、生成系ＡＩサーバ３０００と、生成系ＡＩコントロール１１５０が存在するハードウェアとは、別体であってもよいし、一体として同一のハードウェア上に存在していてもよい。また、社内ネットワーク４０００は、有線接続によるものであってもよいし、無線接続によるものであってもよい。
（【００１１】以降は省略されています）
