公開番号2025106499
公報種別公開特許公報(A)
公開日2025-07-15
出願番号2025064989,2023574462
出願日2025-04-10,2022-02-11

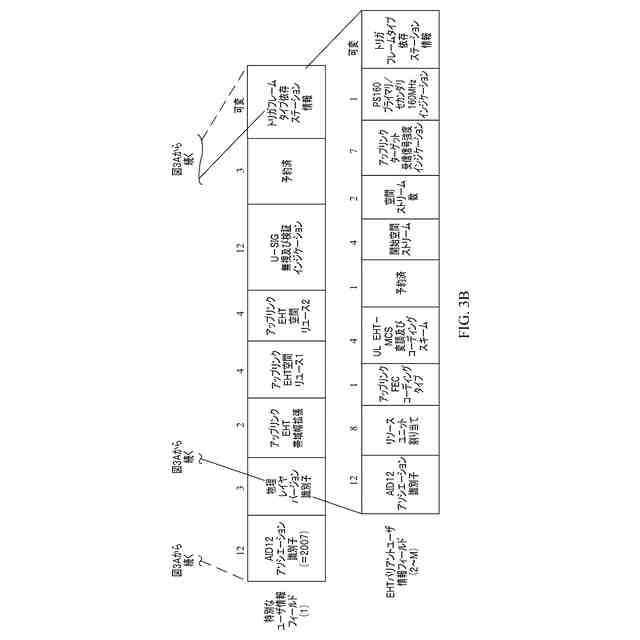

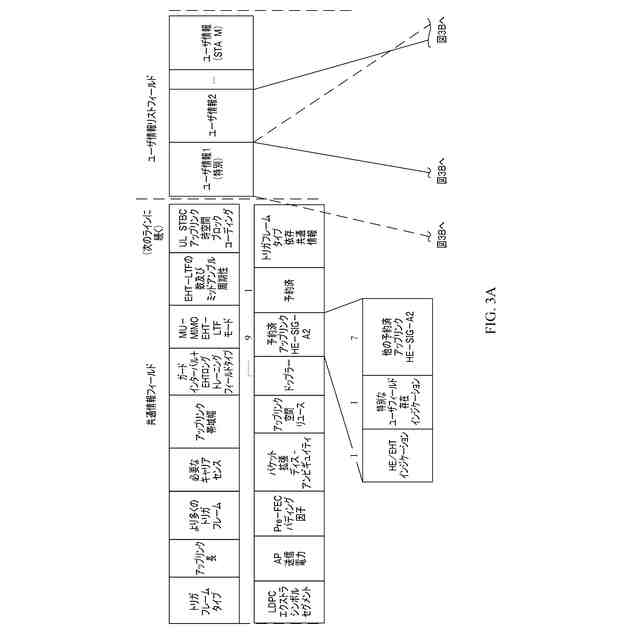

発明の名称物理レイヤプロトコルデータユニットを伝送するための方法、トリガフレームを伝送するための方法、及び装置
出願人華為技術有限公司,HUAWEI TECHNOLOGIES CO.,LTD.
代理人個人,個人
主分類H04W 72/0453 20230101AFI20250708BHJP(電気通信技術)
要約【課題】従来技術では、低電力インドアLPIオペレーションモードにおけるマルチユーザ伝送のための極高スループット物理レイヤプロトコルデータユニットPPDUのデータ伝送信頼性を保証することが難しいという問題を解決する。
【解決手段】この出願は、Wi-Fi技術に関し、物理レイヤプロトコルデータユニットを伝送するための方法、トリガフレームを伝送するための方法及び装置に関する。方法は、アクセスポイントが極高スループットマルチユーザ物理レイヤプロトコルデータユニットEHT MU PPDUを生成することであって、EHT MU PPDUは、複数のステーションのリソースユニット割り当てを示すリソースユニット割り当てサブフィールドを含み、複数のステーションのうちの少なくとも1つに対応するリソースユニットは、複製伝送に利用される、ことを行い、EHT MU PPDUを送信することを含む。

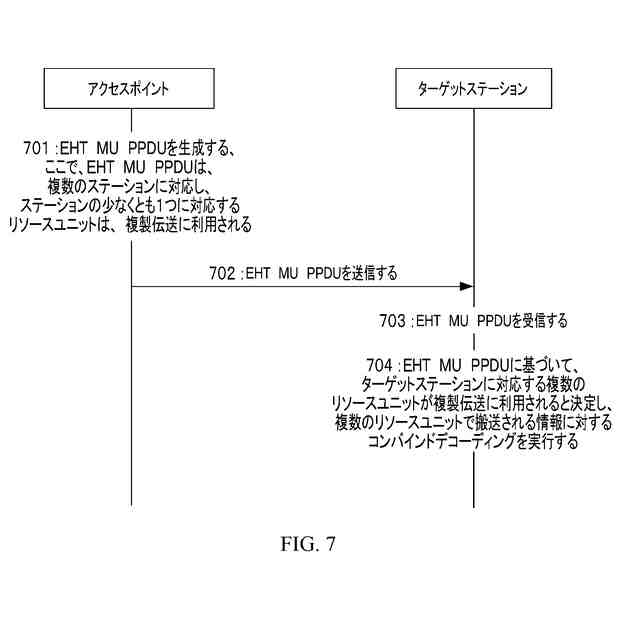

【選択図】図7
特許請求の範囲【請求項１】
アクセスポイントに適用される、物理レイヤプロトコルデータユニットを伝送するための方法であって、前記方法は、
極高スループットマルチユーザ物理レイヤプロトコルデータユニットＥＨＴＭＵＰＰＤＵを生成するステップであって、前記ＥＨＴＭＵＰＰＤＵは、複数のステーションのリソースユニット割り当てを示すリソースユニット割り当てサブフィールドを含み、前記複数のステーションのうちの少なくとも１つに対応するリソースユニットは、複製伝送に利用される、ステップと、
前記ＥＨＴＭＵＰＰＤＵを送信するステップと、
を含む、方法。
続きを表示（約 1,300 文字）【請求項２】
前記ＥＨＴＭＵＰＰＤＵに含まれるユーザ固有フィールドは、複数のユーザフィールドを含み、1つのユーザフィールドは、１つのステーション識別子を含み、かつ１つのリソースユニットに対応し、少なくとも２つのユーザフィールド内のステーション識別子は同じであり、前記少なくとも２つのユーザフィールドに対応する少なくとも２つのリソースユニットが複製伝送に利用されることを示す、
請求項１に記載の方法。
【請求項３】
前記少なくとも２つのリソースユニットは、連続であるか、又は不連続である、
請求項２に記載の方法。
【請求項４】
前記ＥＨＴＭＵＰＰＤＵに含まれ、かつ前記少なくとも２つのリソースユニットに対応する前記少なくとも２つのユーザフィールドのうちの少なくとも１つのユーザフィールドの変調及びコーディングスキームＭＣＳフィールドの値は１５であり、デュアルキャリア変調が前記少なくとも２つのリソースユニットに利用されることを示す、
請求項２又は３に記載の方法。
【請求項５】
前記ＥＨＴＭＵＰＰＤＵのユーザフィールドは、第１の情報を含み、前記第１の情報は、前記ユーザフィールドに対応するリソースユニットが複製伝送に利用されることを示す、
請求項１に記載の方法。
【請求項６】

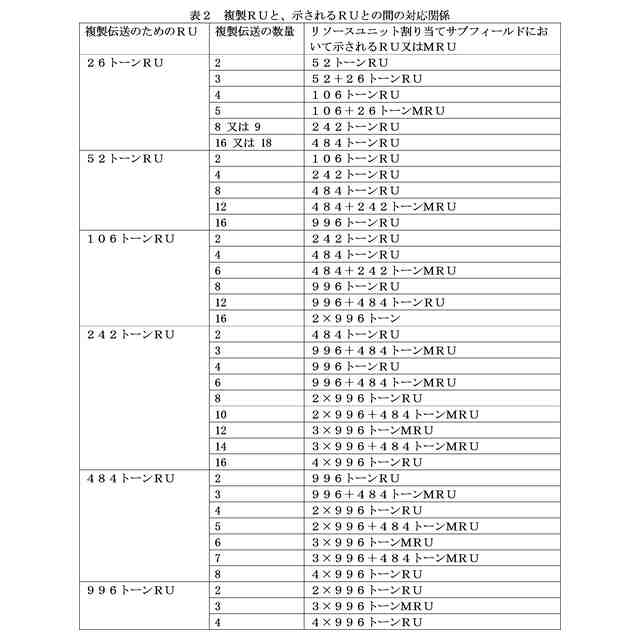

前記リソースユニットの複製伝送の数量は、事前に指定されるか、又は、前記ＥＨＴＭＵＰＰＤＵが送信される前にステーションとのネゴシエーションを通じて事前に決定される、
請求項５に記載の方法。
【請求項７】
前記リソースユニットが複製伝送に利用されることを示すために、前記第１の情報が前記ＥＨＴＭＵＰＰＤＵの前記ユーザフィールド内のビットＢ１５で搬送されるか、又は、前記ＥＨＴＭＵＰＰＤＵの前記ユーザフィールド内のＭＣＳフィールドの値が１４であるか、又は、前記ＭＣＳフィールドの前記値が１６～３１のいずれか１つである、
請求項５又は６に記載の方法。
【請求項８】
前記ＥＨＴＭＵＰＰＤＵ内の前記ユーザフィールドは、第２の情報をさらに含み、前記第２の情報は、前記ユーザフィールドに対応する前記リソースユニットの複製伝送の前記数量を示す、
請求項５又は７に記載の方法。
【請求項９】

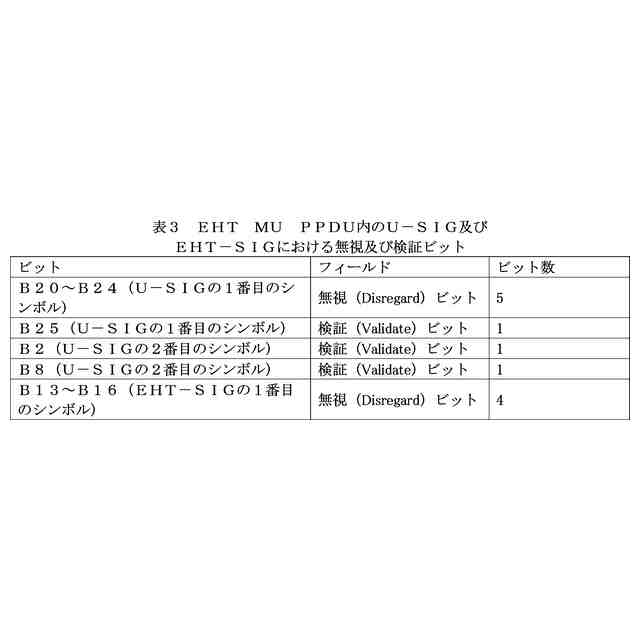

前記第１の情報又は前記第２の情報又はその両方は、前記ＥＨＴＭＵＰＰＤＵ内の以下のビット、即ち、
ユニバーサル信号フィールドＵ－ＳＩＧ内の１番目のシンボルのデータビットＢ２０～Ｂ２５、又は
前記Ｕ－ＳＩＧ内の２番目のシンボルのデータビットＢ２又はＢ８、又は
極高スループット信号フィールドＥＨＴ－ＳＩＧ内の１番目のシンボルのデータビットＢ１３～Ｂ１６
のうちの１つ以上で搬送される、
請求項５～８のいずれか１項に記載の方法。
【請求項１０】

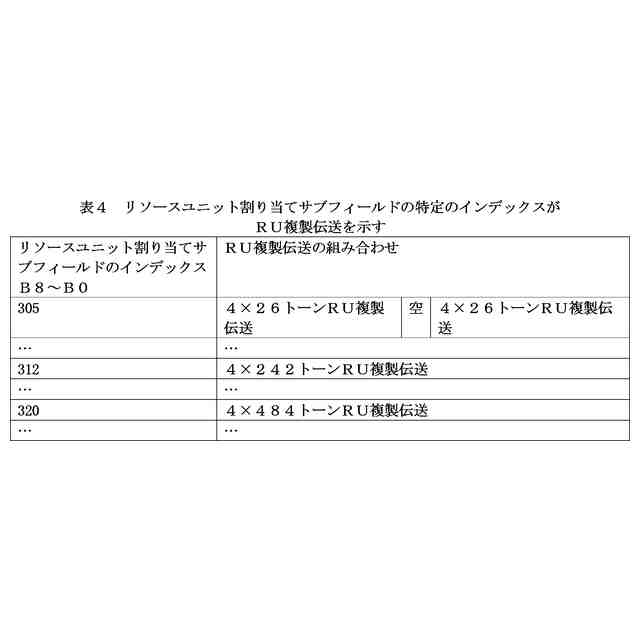

前記リソースユニット割り当てサブフィールドは、前記リソースユニットが複製伝送に利用されることを示す、
請求項１に記載の方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
この出願は、２０２１年６月３日に中国国家知的産権局に提出された、「METHOD FOR TRANSMITTING PHYSICAL LAYER PROTOCOL DATA UNIT, METHOD FOR TRANSMITTING TRIGGER FRAME, AND APPARATUS」と題された中国特許出願第202110620383.2号の優先権を主張し、その全体が参照によって本明細書に組み込まれる。
続きを表示（約 2,000 文字）【０００２】
この出願は、無線フィデリティ（wireless fidelity, Wi-Fi）技術の分野に関し、特に、物理レイヤプロトコルデータユニットを伝送するための方法、トリガフレームを伝送するための方法、及び装置に関する。
【背景技術】
【０００３】

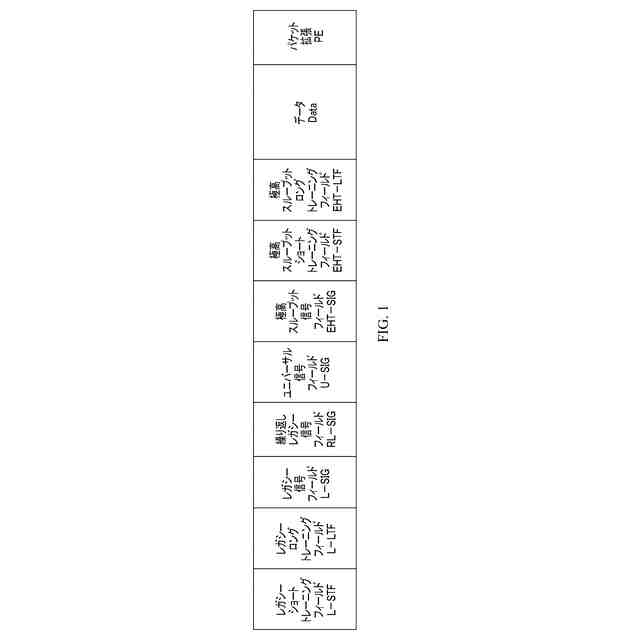

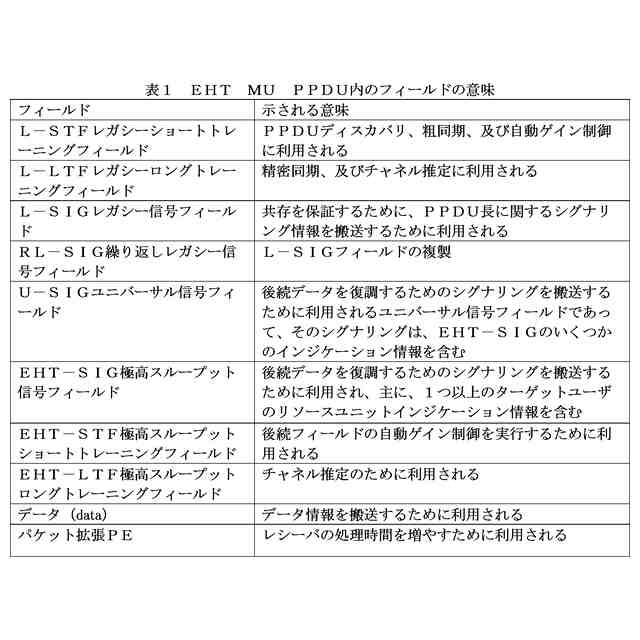

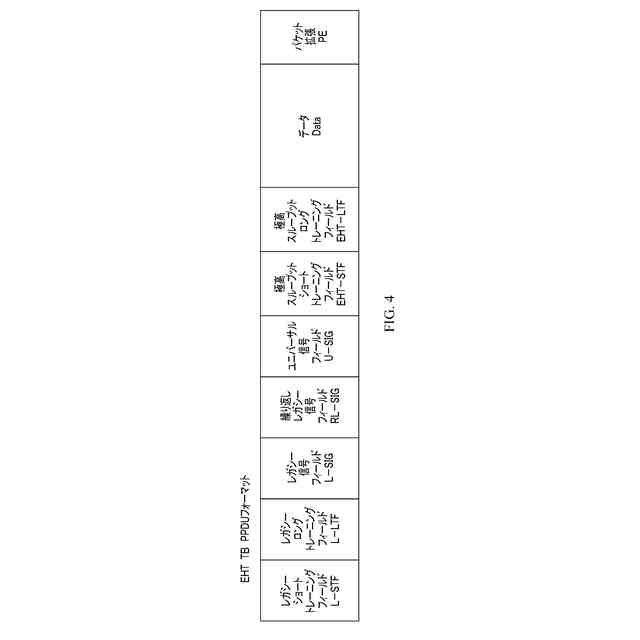

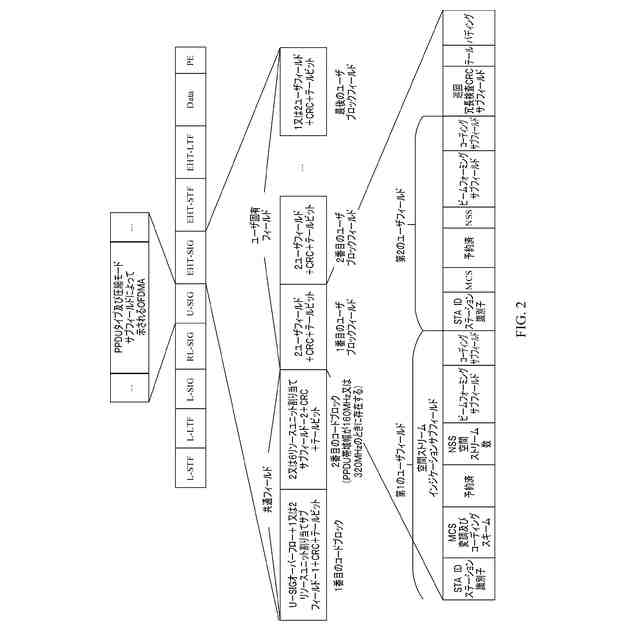

無線ローカルエリアネットワーク（wireless local area network, WLAN）技術において、米国電気電子学会（institute of electrical and electronics engineers, IEEE）の８０２．１１ｂｅ標準規格は、極高スループットの技術的ゴールを達成するために、極高スループットマルチユーザ物理レイヤプロトコルデータユニット（Extreme High Throughput Multiple User Physical Layer Protocol Data Unit, EHT MU PPDU）及び極高スループットトリガベースの物理レイヤプロトコルデータユニット（Extreme High Throughput Trigger Based Physical Layer Protocol Data Unit, EHT TB PPDU）を定義する。
【０００４】
加えて、６ＧＨｚスペクトルについては、低電力インドア（Low Power Indoor, LPI）オペレーションモードが定義され、具体的には、最大伝送電力及び最大伝送周波数スペクトル密度が厳しく制限される。アクセスポイント（Access Point, AP）又はステーション（Station, STA）デバイスの伝送電力は、最大電力値を超えることが許されず、伝送電力スペクトル密度は、最大電力スペクトル密度を超えることが許されない。しかし、データ伝送は、伝送電力の値、及び信号減衰などによって大きく影響される。従って、ＬＰＩオペレーションモードにおいてデータ伝送信頼性を保証することは難しい。
【０００５】
もちろん、データ伝送信頼性を改善するために、８０２．１１ｂｅ標準規格では、ＬＰＩオペレーションモードに基づき、同じ情報を異なるデータサブキャリア上で伝送するために、複製（duplication）オペレーション及びデュアルキャリア変調オペレーションが、シングルユーザ伝送シナリオにおいてＥＨＴＭＵＰＰＤＵ内のデータフィールドにおけるデータサブキャリア上で実行されうる。受信端は、データ伝送信頼性を改善するために、複数のサブキャリア上で伝送される同じ情報に基づいて、コンバインド（combined）受信を実行しうる。
【０００６】
しかし、上記の技術的解決策では、シングルユーザ伝送のための複製モードのみが実施される。ＬＰＩオペレーションモードにおけるマルチユーザ伝送のためのＥＨＴＭＵＰＰＤＵ及びＥＨＴＴＢＰＰＤＵについては、どのようにしてデータ伝送信頼性を改善するかについて、依然として良い解決策がない。
【発明の概要】
【０００７】
この出願は、従来技術ではマルチユーザ伝送のための極高スループット物理レイヤプロトコルデータユニットＰＰＤＵのデータ伝送信頼性を保証することが難しいという問題を解決するための、物理レイヤプロトコルデータユニットを伝送するための方法、トリガフレームを伝送するための方法、及び装置を提供する。
【０００８】
上記の目的を達成するために、以下の技術的解決策がこの出願において利用される。
【０００９】
第１の態様によれば、アクセスポイント及びステーションに適用される、物理レイヤプロトコルデータユニットを伝送するための方法が提供される。この出願のこの実施形態において、アクセスポイントは、単に例として利用される。方法は、極高スループットマルチユーザ物理レイヤプロトコルデータユニットＥＨＴＭＵＰＰＤＵを生成するステップであって、ＥＨＴＭＵＰＰＤＵは、複数のステーションのリソースユニット割り当てを示すリソースユニット割り当てサブフィールドを含み、複数のステーションのうちの少なくとも１つに対応するリソースユニットは、複製伝送に利用される、ステップと、ＥＨＴＭＵＰＰＤＵを送信するステップと、を含む。
【００１０】
上記の技術的解決策では、複数のユーザのうちの１つ以上のＲＵ複製伝送メカニズムが、ＬＰＩオペレーションモードにおいてＡＰのために追加されうる。これは、受信端のデータ信頼性を改善し、低電力シナリオにおける伝送電力制限に起因する低データ信頼性の問題を解決する。
（【００１１】以降は省略されています）
