公開番号2025106411
公報種別公開特許公報(A)
公開日2025-07-15
出願番号2025062871,2023194472
出願日2025-04-07,2021-01-25
発明の名称遊技用代用貨幣及びその製造方法
出願人エンゼルグループ株式会社
代理人個人,個人
主分類G06K 19/04 20060101AFI20250708BHJP(計算;計数)
要約【課題】セキュリティパーツによってRFIDタグを内蔵する遊技用代用貨幣において、複数の遊技用代用貨幣が任意の向きに積み重ねられた場合にも、積み重ねられた複数の遊技用代用貨幣に内蔵される複数のRFIDタグを比較的安定して読み取ることができる遊技用代用貨幣を提供する。

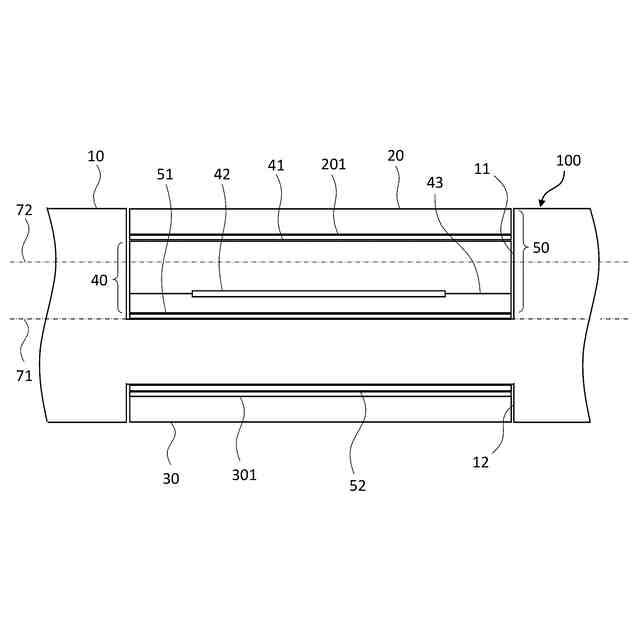

【解決手段】遊技用代用貨幣100は、セキュリティパーツ50と、セキュリティパーツ50を受け入れる受入パーツ10とを備えている。セキュリティパーツ50は、受入パーツ10の直径より小さい直径の形状であって、複数のプラスチック層が積層された構造であって、RFIDタグ42を有し、遊技用代用貨幣10の種類又はIDを示す視認可能な印刷層201を有し、受入パーツ10は、表面にセキュリティパーツ50を受け入れるためのくぼみ部分11を有し、くぼみ部分11の深さは遊技用代用貨幣100の厚さの25%以上である。
【選択図】図2
特許請求の範囲【請求項１】
第１くぼみ部分を有する受入パーツと、
前記第１くぼみ部分に収容されるＲＦＩＤタグと、
前記第１くぼみ部分に収容されて前記ＲＦＩＤタグを覆う板状のプラスチック層と、
前記第１くぼみ部分に収容されて前記プラスチック層に固定される第１中心パーツと、を備え、
前記第１中心パーツと前記受入パーツとは遊技用代用貨幣の第１表面を構成し、前記第１表面は実質的な段差のない平面である、遊技用代用貨幣。
続きを表示（約 680 文字）【請求項２】
前記受入パーツは、前記第１くぼみ部分の反対側に第２くぼみ部分を有し、
前記第２くぼみ部分の深さは前記第１くぼみ部分の深さよりも浅く、
前記遊技用代用貨幣は、前記第２くぼみ部分に収容されて固定されることで前記受入パーツとともに前記遊技用代用貨幣の第２表面を構成する第２中心パーツをさらに備え、
前記第１表面の外観と前記第２表面の外観とは同一である、請求項１に記載の遊技用代用貨幣。
【請求項３】
前記第１中心パーツにおける前記第１表面を構成する表面は、前記第１表面を構成する前記受入パーツの表面より低い位置にあり、
前記第２中心パーツにおける前記第２表面を構成する表面は、前記第２表面を構成する前記受入パーツの表面より低い位置にある、請求項２に記載の遊技用代用貨幣。
【請求項４】
前記ＲＦＩＤタグは、前記遊技用代用貨幣の厚さ方向の中心から上下２５％未満の位置に配置される、請求項１に記載の遊技用代用貨幣。
【請求項５】
前記第１中心パーツは印刷層を有し、
前記ＲＦＩＤタグは、前記印刷層で表される前記遊技用代用貨幣の種類又はＩＤと関連する情報を記憶している、請求項１に記載の遊技用代用貨幣。
【請求項６】
前記第１中心パーツは、その内側面に前記印刷層を有する、請求項５に記載の遊技用代用貨幣。
【請求項７】
前記ＲＦＩＤタグは、前記受入パーツの外観と関連する情報を記憶している、請求項１に記載の遊技用代用貨幣。

発明の詳細な説明【技術分野】
【０００１】
本発明は、セキュリティパーツとそのセキュリティパーツを受け入れる受入パーツとを備えた遊技用代用貨幣及びその製造方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、遊技場では、貨幣の代わりをするものとして、例えば、ゲーミングチップ、プラーク等の遊技用代用貨幣が用いられる。遊技用代用貨幣は、二つの平行な平面（表面）を持つ板状であり、その外郭は、例えば円形や長方形である。遊技用代用貨幣として、表面の中央部分に中心パーツを埋め込んだタイプの遊技用代用貨幣が知られている。中心パーツとその外側の受入パーツとの材質を異ならせることで（例えば、中心パーツをセラミック製とし、受入パーツを樹脂製とする）、遊技用代用貨幣の外観に高級感を与えることができる。
【０００３】
また、このような中心パーツを有する遊技用代用貨幣において、中心パーツの内側面にＲＦＩＤタグ等のセキュリティ要素を設けて、中心パーツが受入パーツに固定された、ＲＦＩＤタグ内蔵の遊技用代用貨幣も知られている（例えば、特許文献１参照）。
【０００４】

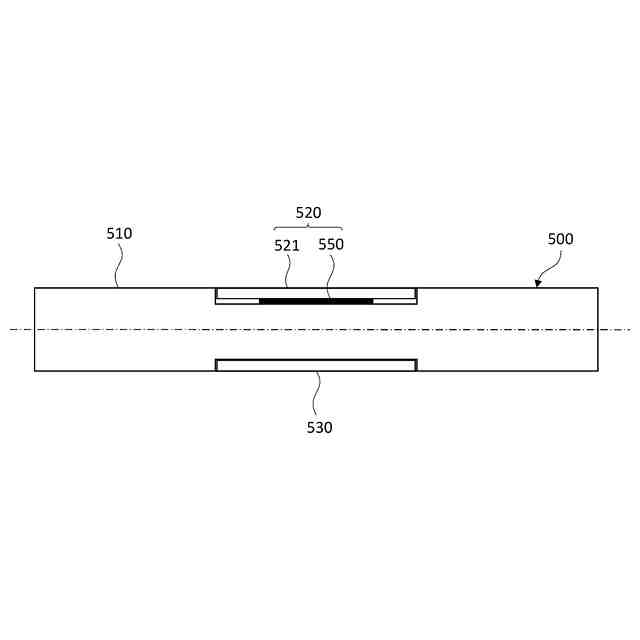

図９は、ＲＦＩＤタグを内蔵した従来の遊技用代用貨幣の断面を模式的に示した断面図である。遊技用代用貨幣５００は、樹脂を成形することによって形成された受入パーツ５１０を備えている。受入パーツ５１０の両表面の中央部には、くぼみ部分が形成されている。このくぼみ部分には、それぞれ中心パーツ５２０、５３０がはめ込まれる。くぼみ部分の底と中心パーツ５２０、５３０とはそれぞれ接着剤で接着される。
【０００５】
ＲＦＩＤタグ５５０は、一方側（図９の例では上側）のくぼみ部分に配置され、くぼみ部分の底と中心パーツ５２１とに挟まれることで、遊技用代用貨幣５００に内蔵されることになる。ＲＦＩＤタグ５５０には、遊技用代用貨幣５００を固有に特定する情報（識別情報）、当該遊技用代用貨幣５００の製造に関する情報（製造年月日、製造工場、製造ライン）等の情報が記録される。
【０００６】
このようなＲＦＩＤタグ５５０に記憶された情報は、遊技場においてＲＦＩＤリーダを用いることで読み取られる。ＲＦＩＤリーダは、よく知られているように、アンテナから電磁波を生成することで、非接触でＲＦＩＤタグと通信をして、ＲＦＩＤタグに記憶された情報を読み取る。あるいは、ＲＦＩＤリーダに代えて、ＲＦＩＤリーダライタが用いられることもある。ＲＦＩＤリーダライタは、ＲＦＩＤタグに記憶された情報を読み取るだけでなく、ＲＦＩＤタグの書込み可能領域に対して情報を書き込むこともできる。
【０００７】
これらの情報は、遊技用代用貨幣５００のセキュリティを保証するため、即ち、適切な情報を記憶したＲＦＩＤタグを内蔵しない偽造の遊技用代用貨幣を見つけ出すために用いることができる。このため、ＲＦＩＤタグ５５０と、ＲＦＩＤタグを遊技用代用貨幣５００内に保持して取り出せないようにするための中心パーツ５２１とを合わせて、セキュリティパーツ５２０と呼ぶ。
【先行技術文献】
【特許文献】
【０００８】
米国特許第６６５９８７５号明細書
【発明の開示】
【発明が解決しようとする課題】
【０００９】
遊技場では、ＲＦＩＤリーダが、積み重ねられた複数の遊技用代用貨幣にそれぞれ内蔵された複数のＲＦＩＤタグを一括して読み取る必要がある場合がある。例えば、遊技用代用貨幣は、チップトレイに収容される場合には、厚さ方向に積み重ねられるので、ＲＦＩＤリーダがチップトレイ内の遊技用代用貨幣のＲＦＩＤタグを読み取るこの場合には、重ねられた複数の遊技用代用貨幣のＲＦＩＤタグを同時に読み取る必要がある。また、テーブルに遊技用代用貨幣をベットする場合は、通常は複数の遊技用代用貨幣を重ねてベットするので、これをＲＦＩＤリーダで読み取る場合にも重ねられた複数の遊技用代用貨幣のＲＦＩＤタグを同時に読み取る必要がある。
【００１０】

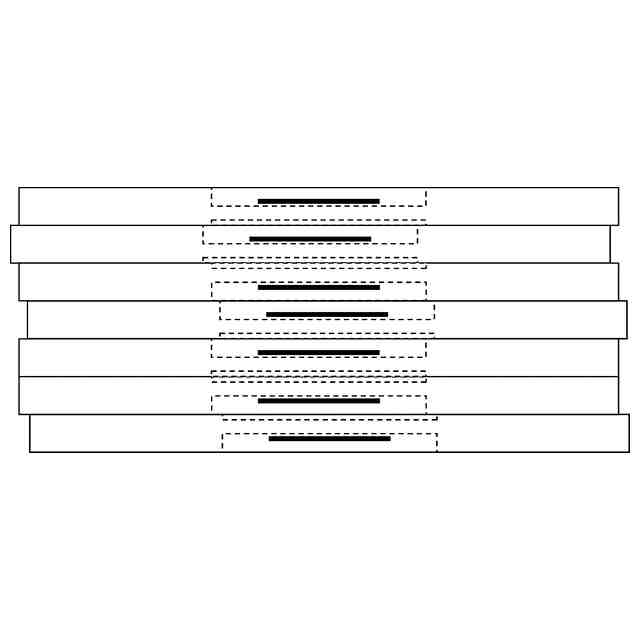

図１０は、ＲＦＩＤタグを内蔵した従来の遊技用代用貨幣を積み重ねた状態を示す模式図である。図１０に示すように、セキュリティパーツ５２０が遊技用代用貨幣５００の一方表面側に設けられる場合には、このような遊技用代用貨幣５００が任意の向きで積み重ねられると、図１０に示すように、積み重ねられた複数の遊技用代用貨幣５００において、隣り合う２つの遊技用代用貨幣５００にそれぞれ内蔵される複数のＲＦＩＤタグ５５０の間の距離は一様ではなくなり、それらの距離の差は比較的大きくなる。そうすると、電磁波によるＲＦＩＤタグ５５０の読取り、ないし書込みが不安定になる。
（【００１１】以降は省略されています）
