発明の名称X線照射システム
出願人株式会社モリタ製作所
代理人個人,個人
主分類H05G 1/26 20060101AFI20250703BHJP(他に分類されない電気技術)
要約【課題】X線照射システムの利便性を向上させることが可能な技術を提供する。
【解決手段】X線照射システムは、X線発生器と、X線発生器からのX線を規制してX線ビームを形成する第1コリメータと、X線発生器及びコリメータ部を収容する収容体と、情報を表示する表示部とを備える。収容体には、収容体から出射されるX線ビームを規制する第2コリメータを有する着脱部材が着脱可能である。表示部は、着脱部材の収容体への装着に対応するX線量情報を表示する。
【選択図】図1
特許請求の範囲【請求項１】
Ｘ線発生器と、
前記Ｘ線発生器からのＸ線を規制してＸ線ビームを形成する第１コリメータと、
前記Ｘ線発生器及び前記第１コリメータを収容する収容体と、
情報を表示する表示部と
を備え、
前記収容体には、前記収容体から出射される前記Ｘ線ビームを規制する第２コリメータを有する着脱部材が着脱可能であり、
前記表示部は、前記着脱部材の前記収容体への装着に対応するＸ線量情報を表示する、Ｘ線照射システム。
続きを表示（約 1,300 文字）【請求項２】
請求項１に記載のＸ線照射システムであって、
前記収容体には、コリメーションが互いに異なる複数の着脱部材が選択的に着脱可能であり、
前記複数の着脱部材を着脱部材集合としたとき、
前記表示部は、前記着脱部材集合から選択された着脱部材を第１着脱部材とし、前記第１着脱部材の前記収容体への装着に対応する前記Ｘ線量情報を第１Ｘ線量情報として表示する、Ｘ線照射システム。
【請求項３】
請求項２に記載のＸ線照射システムであって、
前記収容体には、前記着脱部材集合の中から、第３コリメータを有し、前記第１着脱部材とコリメーションが異なる第２着脱部材が着脱可能であり、
前記表示部は、前記第２着脱部材の前記収容体への装着に対応する第２Ｘ線量情報を表示する、Ｘ線照射システム。
【請求項４】
請求項１または請求項２に記載のＸ線照射システムであって、
前記着脱部材は、
前記第２コリメータと、
前記収容体に着脱可能であって、前記第２コリメータを収容する筒状部と
を備え、
前記第２コリメータで規制された前記Ｘ線ビームは、前記筒状部の先端から前記着脱部材の外部に出射される、Ｘ線照射システム。
【請求項５】
請求項１または請求項２に記載のＸ線照射システムであって、
前記第２コリメータは、前記収容体から出射される前記Ｘ線ビームの照射野の形状を円形から矩形に変更する、Ｘ線照射システム。
【請求項６】
請求項３に記載のＸ線照射システムであって、
前記第２コリメータは、第１筒状部に収容され、または第１筒状部を形成し、
前記第３コリメータは、第２筒状部に収容され、または第２筒状部を形成し、
前記第１筒状部及び前記第２筒状部の一方は、前記第１筒状部及び前記第２筒状部の他方より長く形成される、Ｘ線照射システム。
【請求項７】
請求項１または請求項２に記載のＸ線照射システムであって、
ユーザからの入力を受け付ける入力部を備え、
前記表示部は、前記入力部での所定入力の受け付けに応じて前記Ｘ線量情報を表示する、Ｘ線照射システム。
【請求項８】
請求項１または請求項２に記載のＸ線照射システムであって、
ユーザからの入力を受け付ける入力部を備え、
前記入力部は、前記表示部が前記Ｘ線量情報を表示しているときに、Ｘ線照射条件の設定入力を受け付けることが可能である、Ｘ線照射システム。
【請求項９】
請求項１または請求項２に記載のＸ線照射システムであって、
前記着脱部材の前記収容体への装着を自動認識する自動認識部を備える、Ｘ線照射システム。
【請求項１０】
請求項９に記載のＸ線照射システムであって、
前記表示部は、前記自動認識部での前記着脱部材の前記収容体への装着の自動認識に応じて前記Ｘ線量情報を表示する、Ｘ線照射システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、Ｘ線照射システムに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
特許文献１には、Ｘ線撮影装置に関する技術が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－１５８５１２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
Ｘ線を発生して物体に照射するＸ線照射システムでは、利便性の向上が望まれている。
【０００５】
そこで、本開示は、Ｘ線照射システムの利便性を向上させることが可能な技術を提供することを目的とする。
【課題を解決するための手段】
【０００６】
Ｘ線照射システムの一態様は、Ｘ線発生器と、前記Ｘ線発生器からのＸ線を規制してＸ線ビームを形成する第１コリメータと、前記Ｘ線発生器及び前記第１コリメータを収容する収容体と、情報を表示する表示部とを備え、前記収容体には、前記収容体から出射される前記Ｘ線ビームを規制する第２コリメータを有する着脱部材が着脱可能であり、前記表示部は、前記着脱部材の前記収容体への装着に対応するＸ線量情報を表示する。
【発明の効果】
【０００７】
Ｘ線照射システムの一態様では、表示部が、着脱部材の収容体への装着に対応するＸ線量情報を表示することから、ユーザは、着脱部材の収容体への装着に対応するＸ線量情報を容易に確認することができる。よって、Ｘ線照射システムの利便性が向上する。
【図面の簡単な説明】
【０００８】
Ｘ線照射システムの一例を示す概略図である。

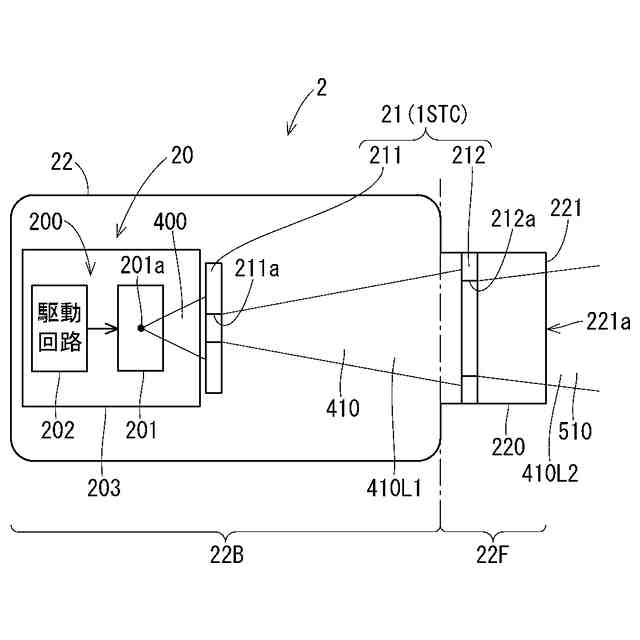

Ｘ線発生装置の構成の一例を示す概略図である。

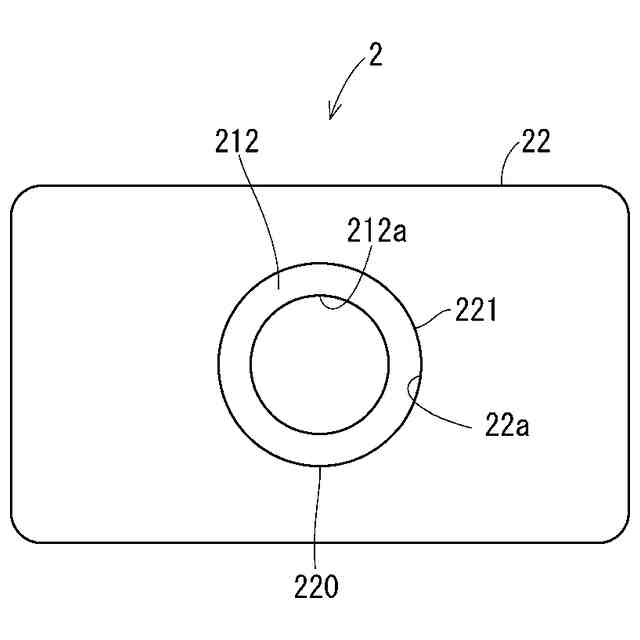

Ｘ線発生装置の構成の一例を示す概略図である。
制御装置の構成の一例を示す概略図である。
装着済みＸ線発生装置の構成の一例を示す概略図である。
装着済みＸ線発生装置の構成の一例を示す概略図である。

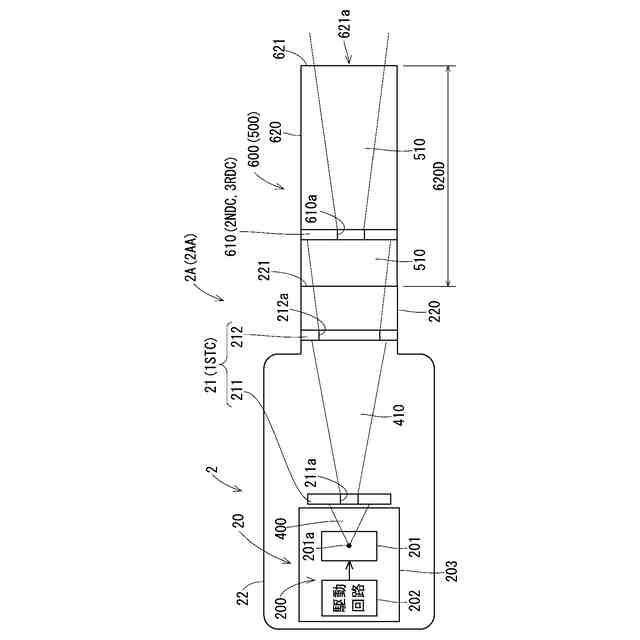

装着部材の構成の一例を示す概略図である。
装着済みＸ線発生装置の構成の一例を示す概略図である。
装着済みＸ線発生装置の構成の一例を示す概略図である。
装着部材の構成の一例を示す概略図である。
自動認識部の構成の一例を示す概略図である。
自動認識部の構成の一例を示す概略図である。
表示部の表示例を示す概略図である。
表示部の表示例を示す概略図である。
表示部の表示例を示す概略図である。
表示部の表示例を示す概略図である。
表示部の表示例を示す概略図である。
制御装置の構成の一例を示す概略図である。
表示部の表示例を示す概略図である。
制御装置の構成の一例を示す概略図である。
表示部の表示例を示す概略図である。
撮影情報の一例を示す概略図である。
撮影情報の一例を示す概略図である。
制御装置及び情報処理装置の構成の一例を示す概略図である。
【発明を実施するための形態】
【０００９】

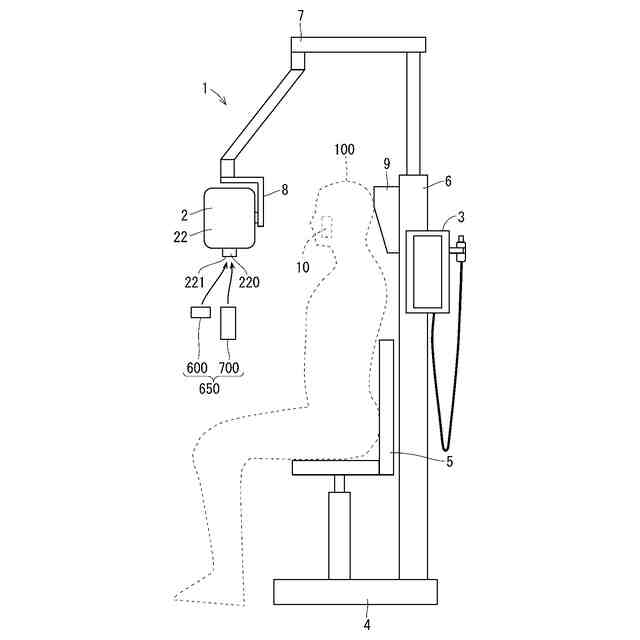

図１はＸ線照射システム１の構成の一例を示す概略図である。Ｘ線照射システム１は、例えば、口腔内を撮影する口内法Ｘ線撮影で使用される。口内法Ｘ線撮影では、患者等の被写体１００の口腔内にＸ線検出器１０が配置される。被写体１００は、例えば被写体人物１００ともいえる。Ｘ線検出器１０は、例えば、Ｘ線フィルムであってもよいし、ＣＣＤセンサであってもよいし、ＣＭＯＳセンサであってもよいし、イメージングプレートであってもよい。ＣＣＤはCharge Coupled Deviceの略語であり、ＣＭＯＳはComplementary Metal Oxide Semiconductorの略語である。Ｘ線照射システム１は、Ｘ線発生装置２から、被写体１００の口腔内のＸ線検出器１０にＸ線ビームを照射する。これにより、被写体１００における、Ｘ線検出器１０とＸ線発生装置２の間にある生体組織、例えば歯が撮影される。ここで、被写体１００の口腔内にＸ線検出器１０をセットしてこれに対してＸ線発生装置２からＸ線照射して歯科口内法Ｘ線撮影を行う際の、Ｘ線検出器１０とＸ線発生装置２の間にある生体組織を口内法撮影対象組織と呼ぶこととする。
【００１０】
図１に示されるように、Ｘ線照射システム１は、例えば、Ｘ線ビームを発生して出射するＸ線発生装置２と、Ｘ線発生装置２を制御する制御装置３とを備える。また、Ｘ線照射システム１は、例えば、床面に載置される基台４と、被写体１００が着座するシート５と、支柱６と、アーム７と、Ｘ線発生装置２を支持する支持部８と、被写体１００の頭部を支持するヘッドレスト９とを備える。Ｘ線発生装置２は例えばＸ線ヘッドとも呼ばれる。
