特許ウォッチ

公開番号2025105084
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2023223382
出願日2023-12-28
発明の名称医療用ゴム物品の製造方法
出願人住友ゴム工業株式会社
代理人個人,個人
主分類C08J 7/00 20060101AFI20250703BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】表面の摩擦係数および粘着性が低減された医療用ゴム物品の製造方法を提供する。
【解決手段】本発明の医療用ゴム物品の製造方法は、(a)基材ゴムとして、ハロゲン化ブチルゴムを含有する医療用ゴム組成物の硬化物に紫外線を照射する工程を含むことを特徴とする。
【選択図】なし
特許請求の範囲【請求項１】
（ａ）基材ポリマーとして、ハロゲン化ブチルゴムを含有する医療用ゴム組成物の硬化物に、紫外線を照射する工程を含むことを特徴とする医療用ゴム物品の製造方法。
続きを表示（約 850 文字）【請求項２】
前記紫外線の波長が、１６０ｎｍ～３８０ｎｍである請求項１に記載の医療用ゴム物品の製造方法。
【請求項３】
前記硬化物への紫外線の積算照度が、１０００ｍＪ／ｃｍ
２
～５００００ｍＪ／ｃｍ
２
である請求項１に記載の医療用ゴム物品の製造方法。
【請求項４】
前記ハロゲン化ブチルゴムは、塩素化ブチルゴム、臭素化ブチルゴム、イソブチレンとｐ-メチルスチレンの共重合体の臭素化物よりなる群から選択される少なくとも１種である請求項１に記載の医療用ゴム物品の製造方法。
【請求項５】
（ａ）基材ポリマーがハロゲン化ブチルゴムのみからなる請求項１に記載の医療用ゴム物品の製造方法。
【請求項６】
前記硬化物の表面の少なくとも一部が、不活性樹脂層で被覆されており、不活性樹脂層で被覆されておらず、露出しているゴム表面に紫外線を照射する請求項１に記載の医療用ゴム物品の製造方法。
【請求項７】
前記不活性樹脂層が、フッ素樹脂からなる層である請求項６に記載の医療用ゴム物品の製造方法。
【請求項８】
前記不活性樹脂層が、非フッ素樹脂からなる層である請求項６に記載の医療用ゴム物品の製造方法。
【請求項９】

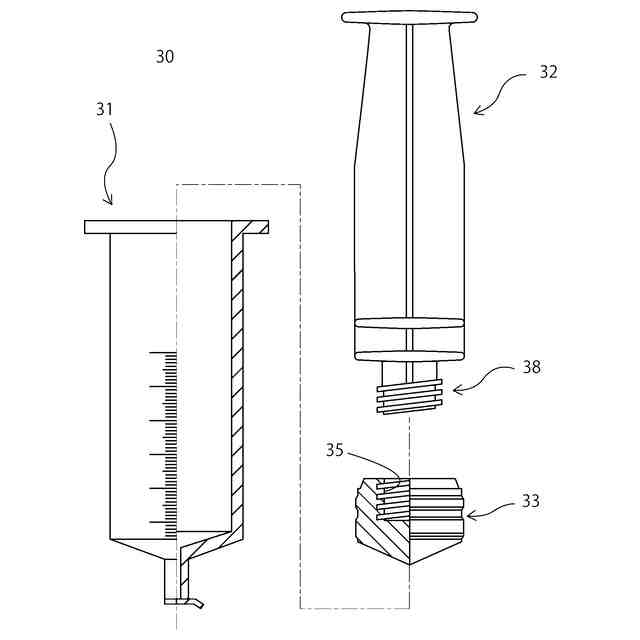

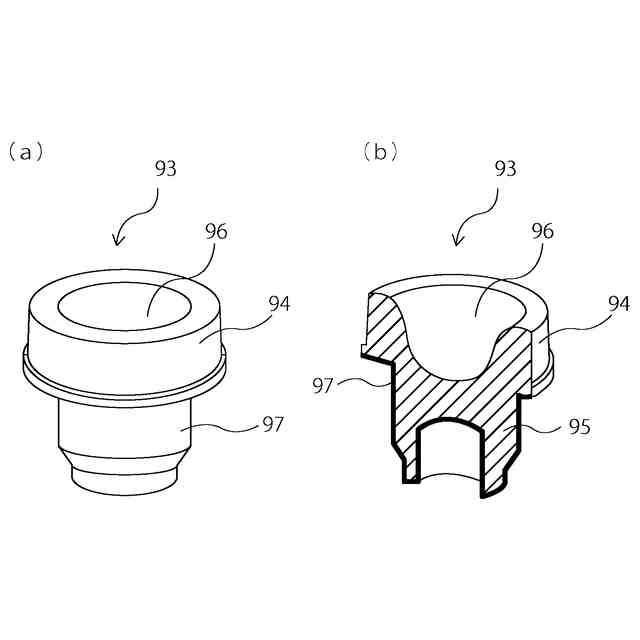

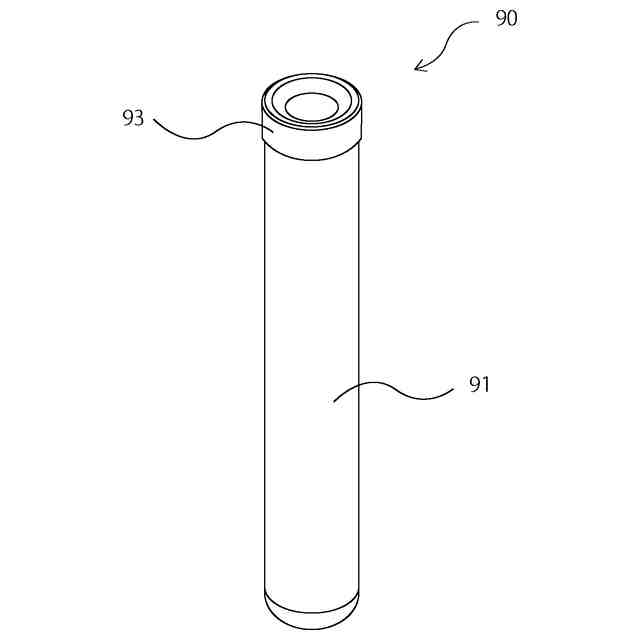

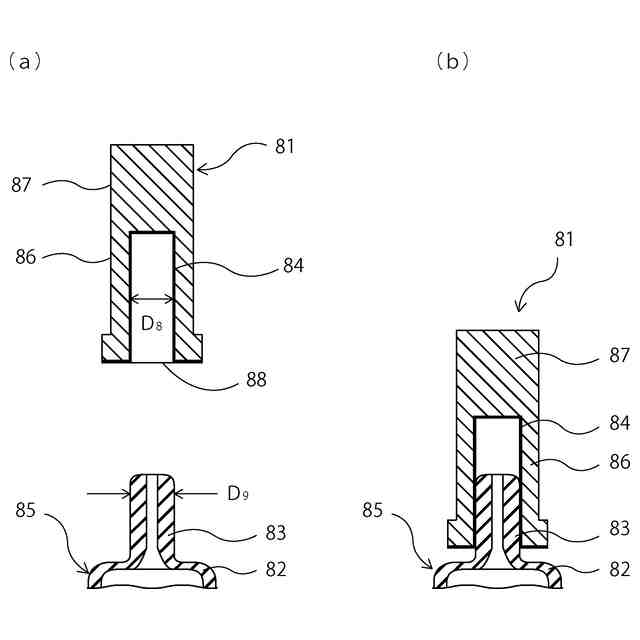

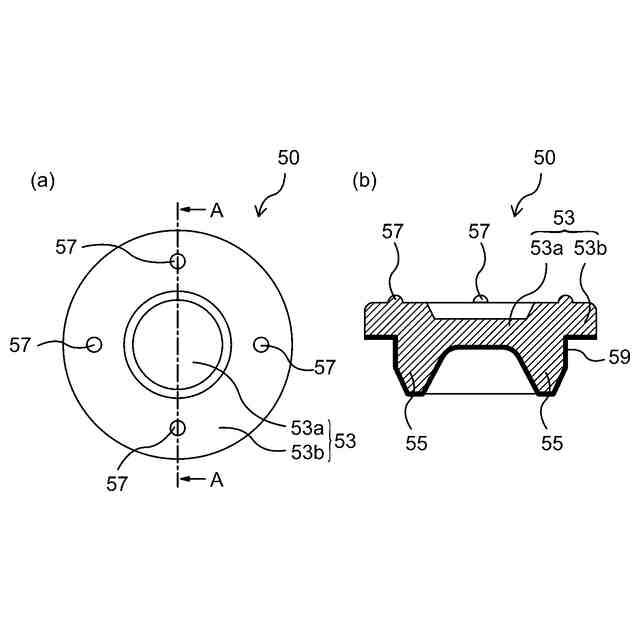

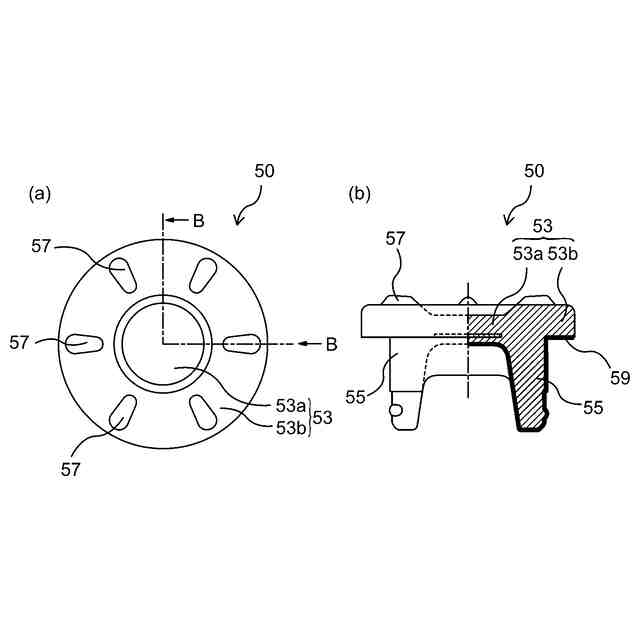

前記医療用ゴム物品は、バイアル瓶のゴム栓、シリンジ用のキャップ、プランジャストッパー、または、真空採血管用ゴム栓である請求項１～８のいずれか一項に記載の医療用ゴム物品の製造方法。
【請求項１０】

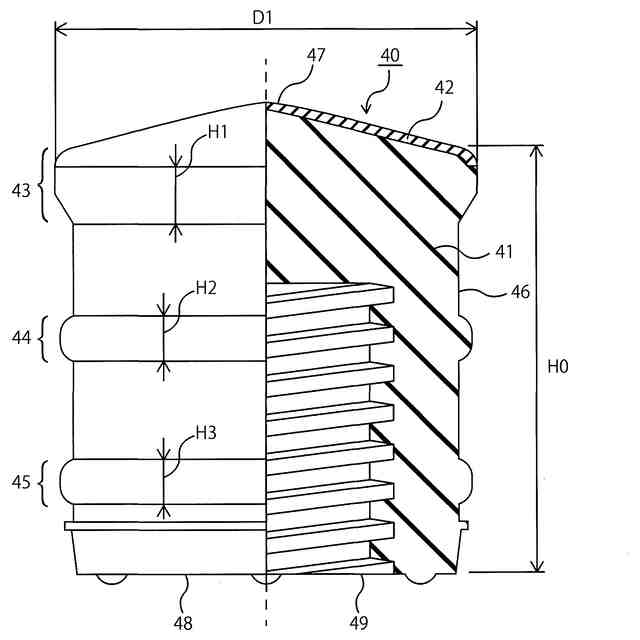

前記医療用ゴム物品が、薬液に対向する接液面部とバレルに接触する摺動面部とを有し、前記接液面部が不活性樹脂層で被覆されており、前記摺動面部が不活性樹脂層で被覆されておらず、医療用ゴム組成物の硬化物が露出しているシリンジ用プランジャストッパーである請求項６に記載の医療用ゴム物品の製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、医療用ゴム物品の製造方法に関するものであり、より詳しくは、医療用ゴム物品表面の摩擦係数および粘着性を低減させる技術に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
医療用ゴム物品には、ガスバリア性に優れるハロゲン化ブチルゴムが使用されている。ハロゲン化ブチルゴムは、加硫出来る二重結合量が僅かなので、加硫後のゴム物品表面には粘着性がある（タック値が高い）。そのために摺動性が悪く、更に長期間保管するとゴム物品同士がくっ付いてしまうという問題がある。高摺動性を付与し、摩擦抵抗を低くする目的で、加硫後のゴム物品表面にシリコーンオイルを塗布し、または、フッ素樹脂系フィルムでラミネートすることが行われている。
【０００３】
一方、ポリマー材料表面の性質を向上させるために、ポリマー材料に紫外線を照射する表面改質方法がある。
【０００４】
例えば、特許文献１には、側鎖または主鎖に－ＣＨ
２
－結合を有するポリマーからなる素材に、不活性雰囲気中で、波長が１６０～３１０ｎｍである紫外線を照射した後、酸化性雰囲気中で、前記素材に、波長が２００ｎｍ以下である紫外線を照射することにより、素材表面の濡れ性を均一にする素材の表面改質方法が開示されている。
【０００５】
特許文献２には、ポリマー材料基材（ただし、布帛基材を除く。）の表面に、一般式（１）Ｒ－ＣＨ＝ＣＨ
２
（式中、Ｒは炭素数６以上のアルキル基を示す。）で表されるビニル化合物を接触させ、紫外線を照射することにより、前記ポリマー材料基材の表面に撥水性を付与するポリマー材料基材の表面処理方法が開示されている。
【先行技術文献】
【特許文献】
【０００６】
特開平０３－１２８９４１号公報
特開２０２３－０５３７７３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
摺動性を改善するために医療用ゴム物品の表面にシリコーンオイルを塗布したり、フッ素樹脂系フィルムでラミネートすることが行われている。しかしながら、シリコーンオイルを塗布した医療用ゴム物品が、バイオ薬品に接触すると、シリコーン粒子によるタンパク質の凝集が起こる恐れがある。そのため、バイオ薬品を使用する医療用品には、シリコーンオイル塗布した医療用ゴム物品は使えない。特に、プレフィルドシリンジのプランジャストッパーでは、シリコーンオイルフリー（ＳＯＦ）のニーズが高くなっている。
【０００８】
また、ポリテトラフルオロエチレン（ＰＴＦＥ）フィルムなどのフッ素樹脂系フィルムをラミネートしたラミネート医療用ゴム物品は、ＰＴＦＥフィルムの弾性率がゴムより１００倍高く、プレフィルドシリンジのプランジャストッパーとしてシール性が低下する傾向がある。
【０００９】
ＳＯＦ規制対応として、シリコーンオイルを使わず、医療用ゴム物品表面の摩擦係数および粘着性を低減させる方法が求められている。
【００１０】
本発明は、上記事情に鑑みてなされたものであり、表面の摩擦係数および粘着性が低減される新規な医療用ゴム物品の製造方法を提供することを目的とする。
【課題を解決するための手段】

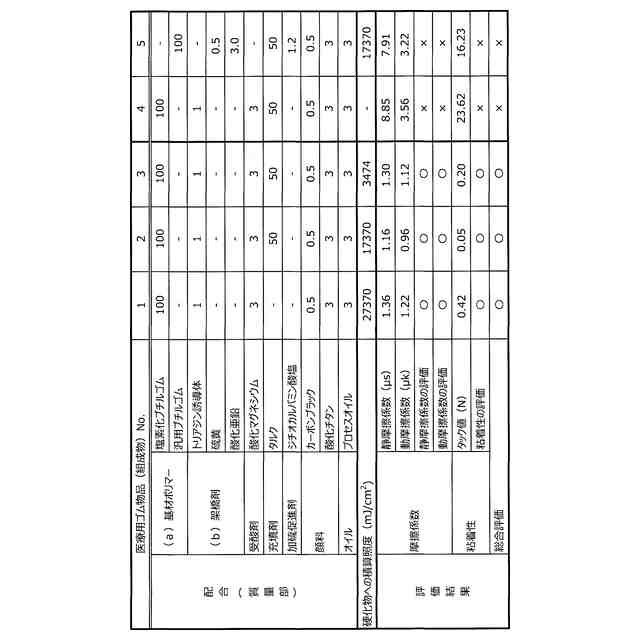

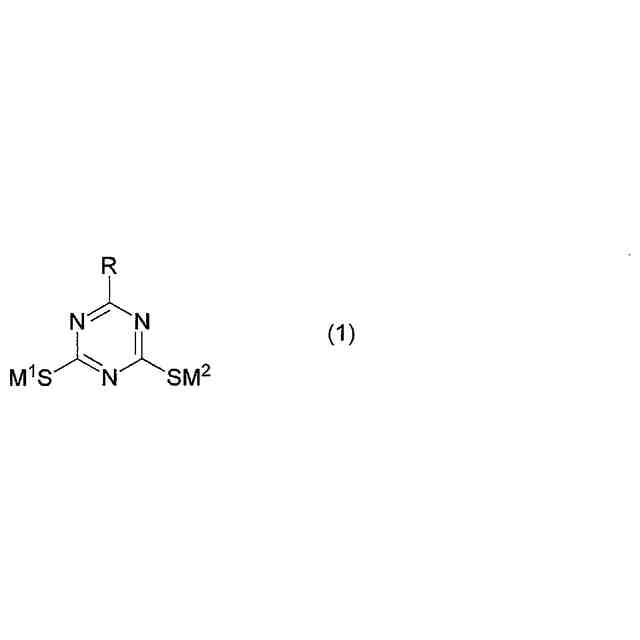

（【００１１】以降は省略されています）

関連特許
