公開番号2025105018
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2023223269
出願日2023-12-28
発明の名称ペット用給水器のフィルター
出願人ジェックス株式会社
代理人弁理士法人ユニアス国際特許事務所
主分類A01K 7/06 20060101AFI20250703BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】水質改善効果を向上させることが可能なペット用給水器のフィルターを提供する。
【解決手段】ペット用給水器のフィルター1は、水質を改善するための水質改善材2と、水質改善材2が収容される収容室35を有する不織布製のトレイ3と、を備え、収容室35を形成するトレイ3の底壁31は、第1領域311と、第1領域311と隣接する第2領域312と、を備え、第2領域312には、第1領域311よりも繊維密度の高い高密度体313が設けられている。
【選択図】図5
特許請求の範囲【請求項1】
水質を改善するための水質改善材と、
前記水質改善材が収容される収容室を有する不織布製のトレイと、を備え、
前記収容室を形成する前記トレイの底壁は、第1領域と、前記第1領域と隣接する第2領域と、を備え、
前記第2領域には、前記第1領域よりも繊維密度の高い高密度体が設けられている、ペット用給水器のフィルター。
続きを表示(約 320 文字)【請求項2】
前記高密度体は、前記収容室の内部に向かって突出する突起である、請求項1に記載のペット用給水器のフィルター。
【請求項3】
前記第1領域には、スリットが設けられている、請求項1に記載のペット用給水器のフィルター。
【請求項4】
前記トレイの上端開口部を覆うトレイ蓋を備え、
前記トレイは、ニードルパンチ不織布で形成され、
前記トレイ蓋は、サーマルボンド不織布で形成されている、請求項1~3の何れか1つに記載のペット用給水器のフィルター。
【請求項5】
前記トレイ蓋は、前記トレイの外周縁よりも外側に飛び出している、請求項4に記載のペット用給水器のフィルター。

発明の詳細な説明【技術分野】
【0001】
本開示は、ペット用給水器に取り付け可能なフィルターに関する。
続きを表示(約 1,400 文字)【背景技術】
【0002】
特許文献1には、水質改善材が充填された収容室を有する不織布製のトレイと、トレイに接続されて収容室を密閉するための不織布製のトレイ蓋と、を備えるペット用給水器のフィルターが開示されている。このようなフィルターは、トレイが不織布で形成されているので通水性が非常に高い。そのため、収容室内で水が溜まり難いので、水と水質改善材との接触時間が短く、フィルターによる水質改善効果が低いという問題があった。
【先行技術文献】
【特許文献】
【0003】
特開2019-162096号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
本開示の目的は、水質改善効果を向上させることが可能なペット用給水器のフィルターを提供することにある。
【課題を解決するための手段】
【0005】
本開示のペット用給水器のフィルターは、水質を改善するための水質改善材と、前記水質改善材が収容される収容室を有する不織布製のトレイと、を備え、前記収容室を形成する前記トレイの底壁は、第1領域と、前記第1領域と隣接する第2領域と、を備え、前記第2領域には、前記第1領域よりも繊維密度の高い高密度体が設けられている。
【0006】
斯かる構成によれば、底壁に、通水し易い第1領域と通水し難い第2領域とを設けることができる。これにより、第2領域の上方から水を通水させることにより、第2領域から第1領域への水の流れが生じ、収容室内に水が溜まり易くなる。その結果、水と水質改善材との接触時間が増え、ペット用給水器のフィルターによる水質改善効果を向上させることができる。
【図面の簡単な説明】
【0007】

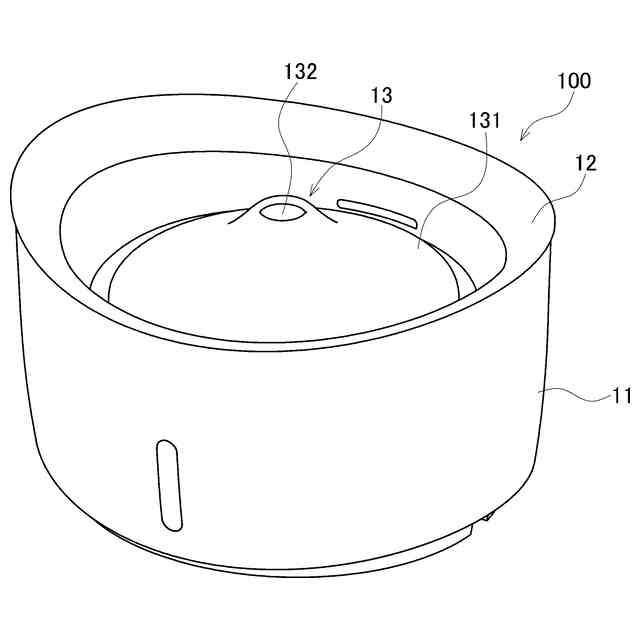

図1は、一実施形態に係るペット用給水器のフィルターをペット用給水器に取り付けた状態を示す斜視図である。
図2は、同実施形態に係るペット用給水器のフィルターをペット用給水器に取り付けた状態を示す断面図である。

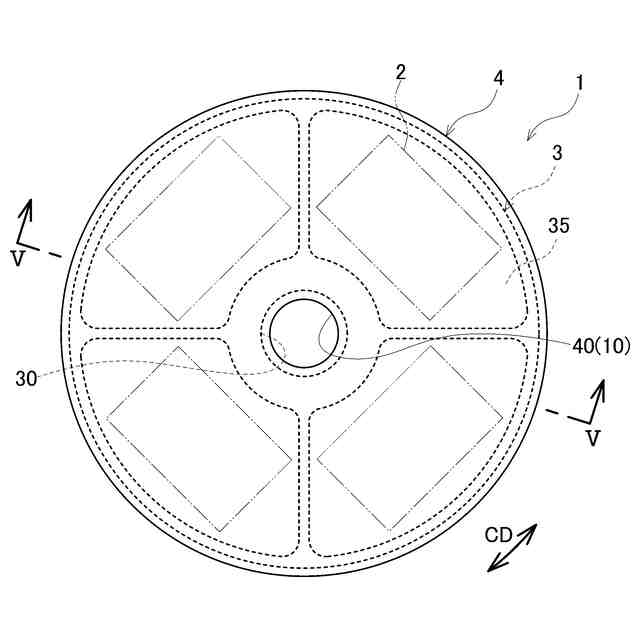

図3は、同実施形態に係るペット用給水器のフィルターの平面図である。

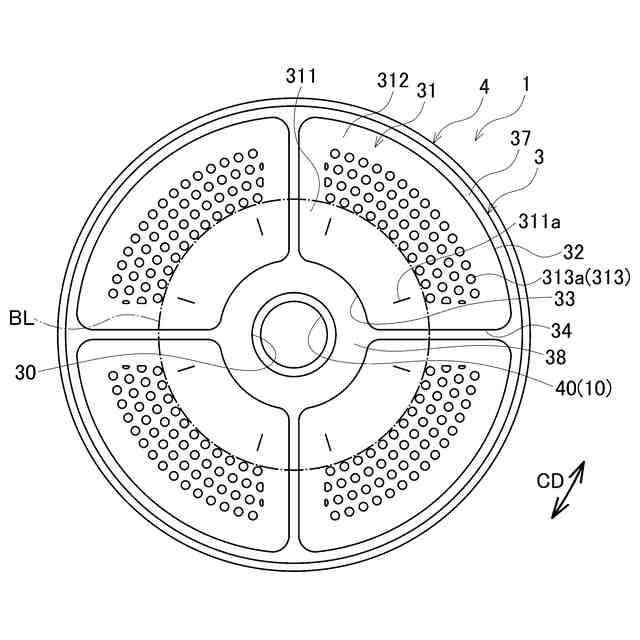

図4は、同実施形態に係るペット用給水器のフィルターの底面図である。

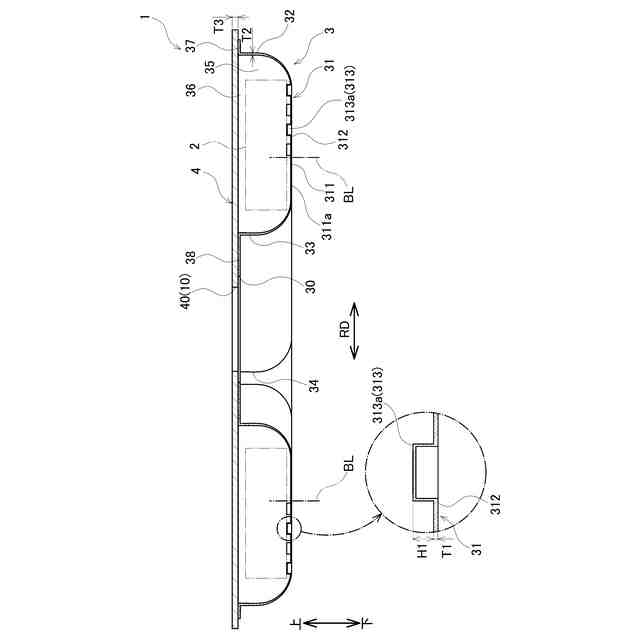

図5は、図3のV-V線拡大断面図である。
【発明を実施するための形態】
【0008】
[ペット用給水器]
まずは、一実施形態に係るペット用給水器のフィルター1(以下、単に「フィルター1」と呼ぶ場合がある)が取り付けられるペット用給水器100について、図1及び図2を参照しながら説明する。なお、各図(図3~図5も同様)において、図面の寸法比と実際の寸法比とは、必ずしも一致しておらず、また、各図面の間での寸法比も、必ずしも一致していない。
【0009】
図1は、フィルター1をペット用給水器100に取り付けた状態で示す斜視図であり、図2は、フィルター1をペット用給水器100に取り付けた状態で示す断面図である。
【0010】
図1及び図2に示すように、ペット用給水器100は、犬や猫などのペット用として好適に用いられるものである。ペット用給水器100は、例えば、貯水タンク11と、支持フレーム12と、トップファンネル13と、フィルター1(図2参照)と、を備えている。
(【0011】以降は省略されています)
