公開番号2025103982
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2023221769
出願日2023-12-27
発明の名称衣類処理装置及び衣類処理方法
出願人パナソニックIPマネジメント株式会社
代理人個人,個人
主分類D06F 33/65 20200101AFI20250702BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】処理対象に噴霧した液剤を効率的に付着可能な衣類処理装置及び衣類処理方法を提供する。
【解決手段】本開示に係る衣類処理装置は、被処理物を収容する収容槽と、液剤を貯留するタンクと、タンクに貯留された液剤を収容槽内に噴霧する噴霧部と、噴霧部の動作を制御する制御部と、を備える。制御部は、噴霧部を動作させる噴霧ステップを実行可能であり、噴霧ステップにおいて、収容槽に収容されている被処理物の量に基づく噴霧量を噴霧部から噴霧させ、被処理物の量が小さい場合の噴霧量を、被処理物の量が大きい場合の噴霧量よりも少なくする。
【選択図】図2
特許請求の範囲【請求項１】
被処理物を収容する収容槽と、
液剤を貯留するタンクと、
前記タンクに貯留された前記液剤を前記収容槽内に噴霧する噴霧部と、
前記噴霧部の動作を制御する制御部と、を備え、
前記制御部は、
前記噴霧部を動作させる噴霧ステップを実行可能であり、
前記噴霧ステップにおいて、前記収容槽に収容されている前記被処理物の量に基づく噴霧量を前記噴霧部から噴霧させ、
前記被処理物の量が小さい場合の噴霧量を、前記被処理物の量が大きい場合の噴霧量よりも少なくする、
衣類処理装置。
続きを表示（約 1,300 文字）【請求項２】
前記制御部は、
前記噴霧ステップにおいて、前記収容槽に収容されている被処理物の量に基づく噴霧時間の間、前記噴霧部を噴霧させ、
前記被処理物の量が小さい場合の噴霧時間を、前記被処理物の量が大きい場合の噴霧時間よりも短く設定する、
請求項１に記載の衣類処理装置。
【請求項３】
前記収容槽を回転させるモータをさらに備え、
前記制御部は、前記モータの駆動を制御することで前記収容槽の回転を制御し、
前記制御部は、前記収容槽内の被処理物の量が第１の量である第１の状態の場合と、前記収容槽内の被処理物の量が第１の量より大きい第２の量である第２の状態の場合と、で、前記噴霧ステップにおける前記モータの制御を異ならせる、
請求項１に記載の衣類処理装置。
【請求項４】
前記第１の状態の場合、前記収容槽内の被処理物の数量が単数であり、
前記第２の状態の場合、前記収容槽内の被処理物の数量が複数である、
請求項３に記載の衣類処理装置。
【請求項５】
前記噴霧ステップにおいて、前記第１の状態における前記収容槽の回転速度は、第２の状態における前記収容槽の回転速度よりも大きい、
請求項３に記載の衣類処理装置。
【請求項６】
前記制御部は、前記収容槽を第１の時間にわたってそれぞれ正転および反転させるタンブル動作を実行可能であり、
前記噴霧ステップで実行されるタンブル動作において、前記第１の状態における第１の時間は、前記第２の状態における第１の時間よりも短い、
請求項３に記載の衣類処理装置。
【請求項７】
前記噴霧ステップで実行されるタンブル動作において、前記第１の状態において前記モータを停止する第２の時間は、前記第２の状態における第２の時間よりも短い、
請求項６に記載の衣類処理装置。
【請求項８】
前記噴霧ステップにおけるタンブル動作において、前記第２の状態において前記収容槽を正転及び反転させる第１の時間に対する前記モータを停止する第２の時間の割合は、前記第１の状態における第１の時間に対する第２の時間の割合よりも大きい、
請求項４に記載の衣類処理装置。
【請求項９】
前記収容槽内に送風する送風部をさらに備え、
前記制御部は、前記噴霧ステップの実行後に、送風部を動作させる送風ステップを実行し、
前記制御部は、送風ステップにおいてもタンブル動作を実行し、
前記噴霧ステップに実行されるタンブル動作における前記第１の時間および前記モータを停止する第２の時間は、前記送風ステップに実行されるタンブル動作における前記第１の時間および前記第２の時間よりも短い、
請求項６に記載の衣類処理装置。
【請求項１０】
前記第２の状態における前記収容槽の回転量は、前記第１の状態における前記収容槽の回転量よりも大きい、
請求項３に記載の衣類処理装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、被処理物を処理する衣類処理装置及び衣類処理方法に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
特許文献１は、洗濯物にミストを供給するドラム式洗濯乾燥機を開示する。このドラム式洗濯乾燥機は、水槽と、水槽内に設けられた回転ドラムと、除湿手段および加熱手段を備えた循環送風経路と、循環送風経路に水溜め容器を有し、水溜め容器に貯留された水に超音波振動を加えることによりミストを発生させるミスト生成装置と、を備える。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－２２０５６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示は、処理対象に噴霧した液剤を効率的に付着可能な衣類処理装置及び衣類処理方法を提供する。
【課題を解決するための手段】
【０００５】
本開示の一態様の衣類処理装置は、被処理物を収容する収容槽と、液剤を貯留するタンクと、タンクに貯留された液剤を収容槽内に噴霧する噴霧部と、噴霧部の動作を制御する制御部と、を備える。制御部は、噴霧部を動作させる噴霧ステップを実行可能であり、噴霧ステップにおいて、収容槽に収容されている被処理物の量に基づく噴霧量を噴霧部から噴霧させ、被処理物の量が小さい場合の噴霧量を、被処理物の量が大きい場合の噴霧量よりも少なくする。
【０００６】
本開示の一態様の衣類処理方法は、制御部が噴霧部を制御してタンクに貯留された液剤を収容槽に噴霧する噴霧ステップを実行する。制御部は、噴霧ステップにおいて、収容槽に収容されている被処理物の量に基づく噴霧量を噴霧部から噴霧させ、被処理物の量が小さい場合の噴霧量を、被処理物の量が大きい場合の噴霧量よりも少なくする。
【発明の効果】
【０００７】
本開示によれば、処理対象に噴霧した液剤を効率的に付着可能な衣類処理装置及び衣類処理方法を提供することができる。
【図面の簡単な説明】
【０００８】

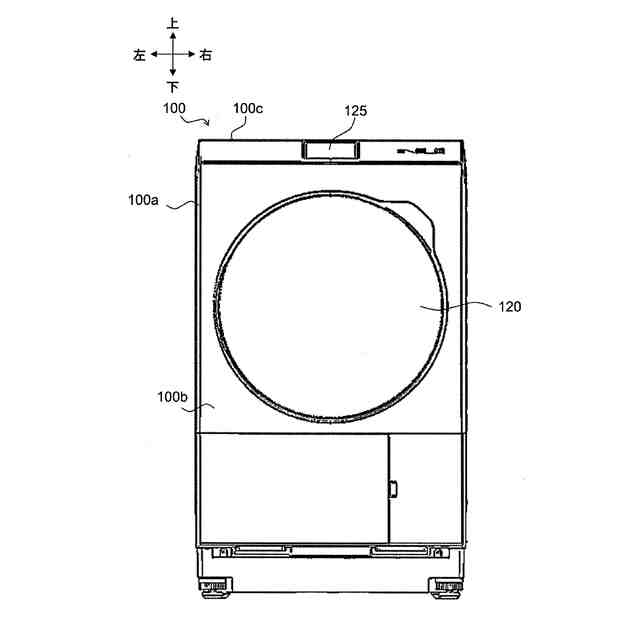

実施の形態１における洗濯乾燥機の前面図

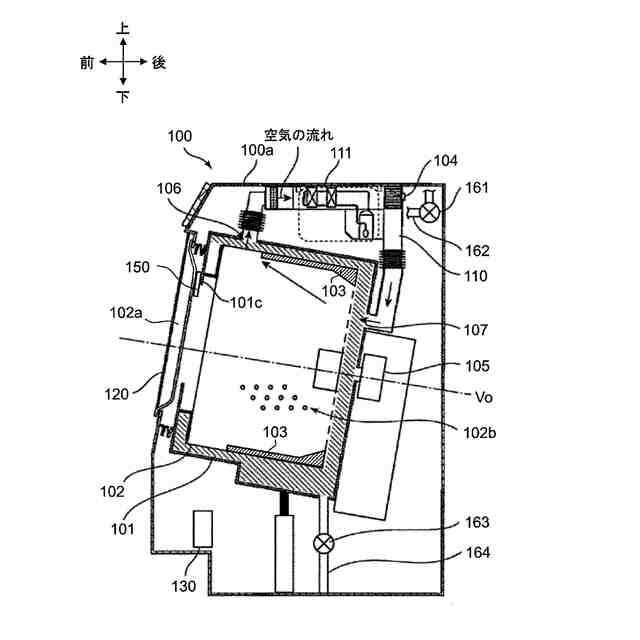

洗濯乾燥機の要部縦断面図

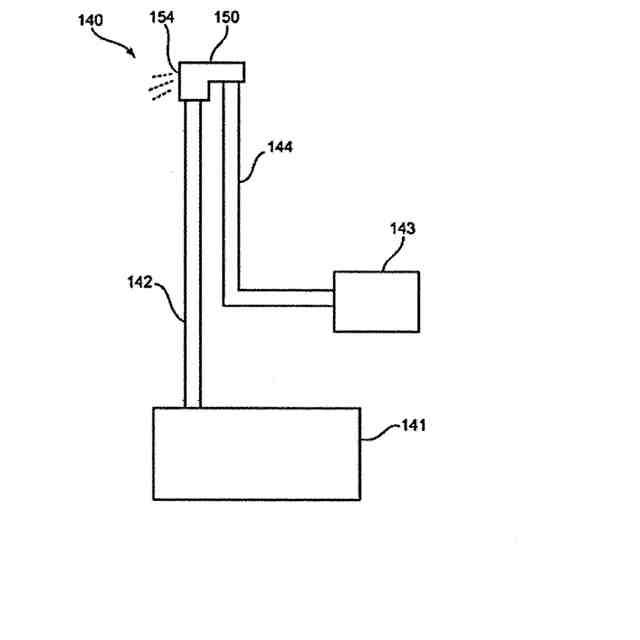

液剤噴霧装置の主要構成を示す模式図

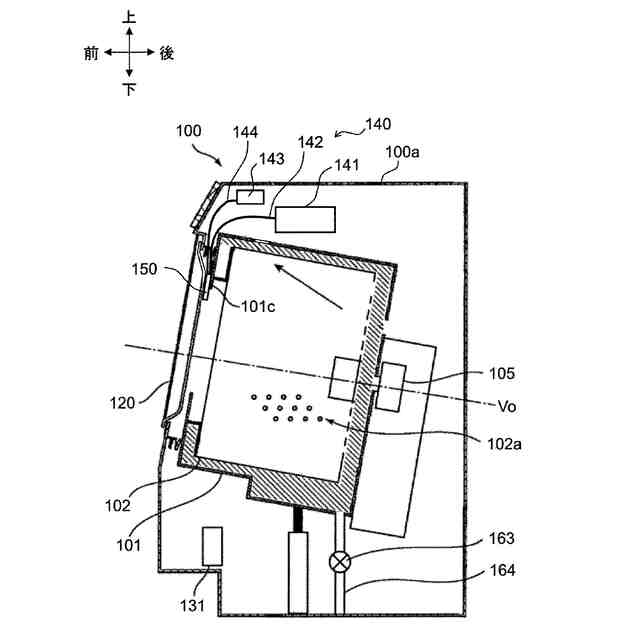

洗濯乾燥機の液剤噴霧装置を含む縦断面図

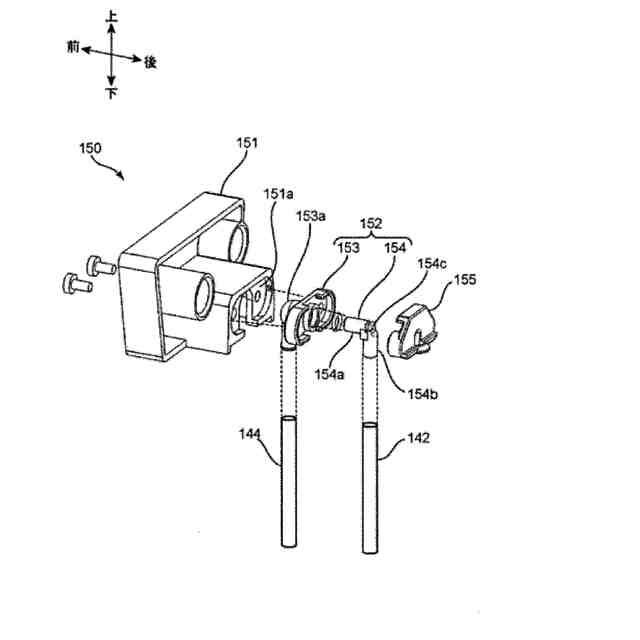

ノズルユニットの分解斜視図
洗濯乾燥機の前後方向における中部から、前方を見た断面図

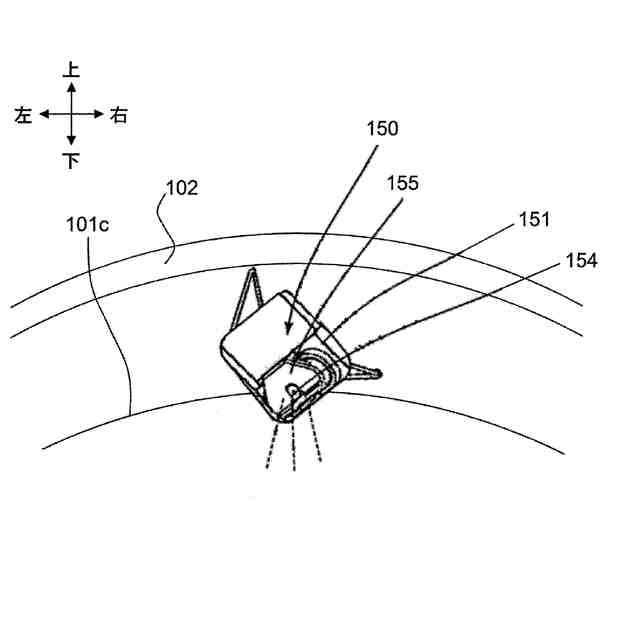

図６の部分拡大図

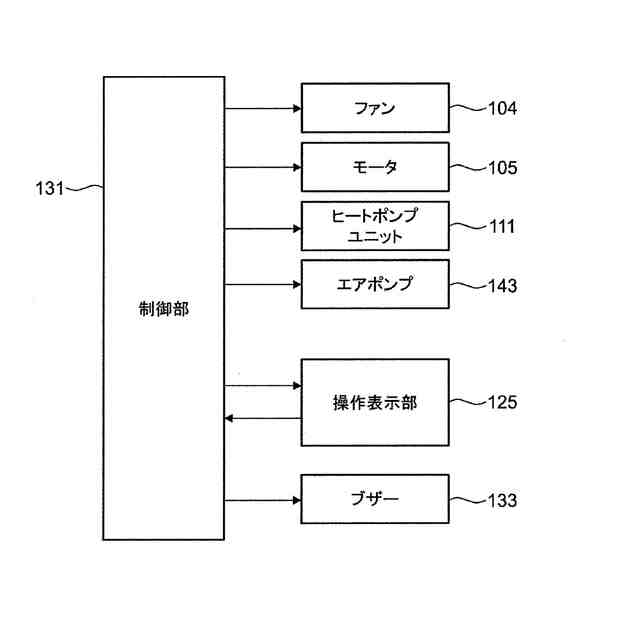

制御部の機能ブロック図

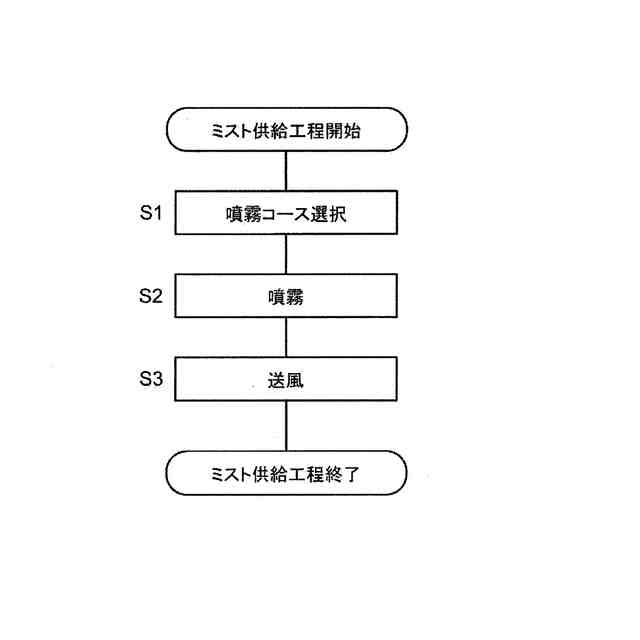

ミスト供給工程におけるフローチャート
ミスト供給工程の噴霧コース選択ステップの流れを示すフローチャート
噴霧コースのコースＡ１における動作を示す説明図
ドラム内で回転する１枚の衣類を説明する説明図
ドラム内で回転する複数枚の衣類を説明する説明図
噴霧コースのコースＡ２における動作を示す説明図
噴霧コースのコースＢにおける動作を示す説明図
団子状に丸くなった衣類を示す説明図
ドラム内で貼り付いた衣類を示す説明図
衣類に作用する風の力を示す説明図
実施の形態１の変形例におけるミスト供給工程の噴霧コース選択ステップの流れを示すフローチャート
噴霧ステップのコースＣ１における動作を示す説明図
噴霧ステップのコースＣ２における動作を示す説明図
噴霧ステップのコースＣ１における衣類の状態を示す説明図
噴霧ステップのコースＣ１における衣類の状態を示す説明図
噴霧ステップのコースＣ２における衣類の状態を示す説明図
実施の形態２における洗濯乾燥機の液剤噴霧装置を含む縦断面図
洗濯コースの一連の流れを示すフローチャート
乾いた衣類に対する前処理工程および噴霧ステップでの処理を示す説明図
濡れた衣類に対する前処理工程および噴霧ステップでの処理を示す説明図
洗濯コースの一連の流れを示すフローチャート
湿った衣類の回転状態を示す説明図
回転ＯＦＦ時間中に広がる湿った衣類を示す説明図
実施の形態３における乾燥機の液剤噴霧装置を含む縦断面図
【発明を実施するための形態】
【０００９】
（本開示の基礎となった知見等）
発明者らが本開示に想到するに至った当時、水溜め容器に貯留された水に超音波振動を加えることによりミストを発生させるミスト生成装置を備え、乾燥された洗濯物にミストを供給するという技術があった。このような状況から、発明者らは、液剤をミストとして噴霧する噴霧部により、衣類などの被処理物や槽内の空間に液剤を噴霧することで、被処理物や槽に対して効果的に処理を施すという発想を得た。しかしながら、噴霧部によって液剤を噴霧する場合には、さらに複数の課題があることを発明者らは発見した。
【００１０】
第１に、噴霧部によって液剤を噴霧する場合に、被処理物の量に関係なくミストを均一に付着させる課題である。ドラムの中に単数の衣類を入れてミストを噴霧する場合や、複数の衣類を入れてミストする場合において、それぞれミストを均一に付着する必要がある。また、大型の衣類や重量の重い衣類にも均一にミストを付着する必要がある。
（【００１１】以降は省略されています）
