公開番号2025103529
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2023220974
出願日2023-12-27
発明の名称シャワーヘッド
出願人株式会社 MTG
代理人弁理士法人アルファ国際特許事務所
主分類B05B 1/18 20060101AFI20250702BHJP(霧化または噴霧一般;液体または他の流動性材料の表面への適用一般)
要約【課題】シャワーヘッドの使いやすさを向上させる。

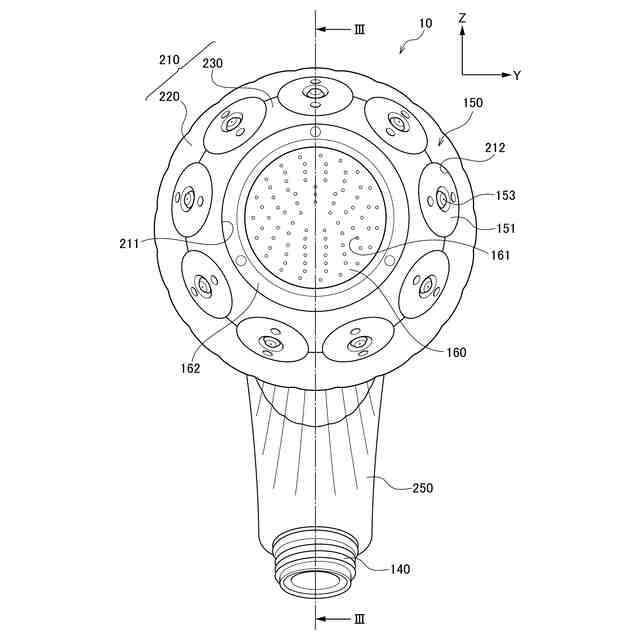

【解決手段】シャワーヘッド10は、本体部260と、グリップ部270と、中間部242と、を備える。本体部260は、水が吐出される吐出孔153、161が配された吐出面151S、160Sが前方に配され、吐出孔153、161に水を供給するためのベース流路111、ストレート流路121およびミスト流路122が内部に配されている。グリップ部270は、本体部260よりも後方に配され、内部にシャワーホースSWに接続される供給流路144が配されている。中間部242は、本体部260とグリップ部270とを接続する部位であって、手指の間に挟むことができるように構成されている。
【選択図】図4
特許請求の範囲【請求項１】
流体が吐出される吐出孔が配された吐出面が前方に配されるとともに、前記吐出孔に前記流体を供給するための主流路が内部に配された本体部と、
前記本体部よりも後方に配され、内部に外部流路に接続される供給流路が配される供給部と、
前記本体部と前記供給部とを接続し、手指の間に挟むことができるように構成された第１の支持部と、
を備える、
シャワーヘッド。
続きを表示（約 400 文字）【請求項２】
前記第１の支持部が、前記供給部よりも前方に配されている、
請求項１に記載のシャワーヘッド。
【請求項３】
前記第１の支持部の内部に、前記主流路と前記供給流路とを接続する接続流路が配されている、
請求項１または請求項２に記載のシャワーヘッド。
【請求項４】
前記第１の支持部の延出端から、前記第１の支持部の延び方向に対して角度をなして延びる第２の支持部をさらに備える、
請求項１または請求項２に記載のシャワーヘッド。
【請求項５】
前記第１の支持部と前記第２の支持部とのなす角度が鋭角である、
請求項４に記載のシャワーヘッド。
【請求項６】
前記本体部が、前記第１の支持部を挟んだ手指を添わせることができるように構成されている、
請求項１または請求項２に記載のシャワーヘッド。

発明の詳細な説明【技術分野】
【０００１】
本明細書に開示される技術は、シャワーヘッドに関する。
続きを表示（約 940 文字）【背景技術】
【０００２】
従来、水を吐出する機能を備えたシャワー装置において、シャワーノズル（シャワーヘッド）の上部に、指で挟むことのできる滑り止めを設けて、握りを安定させることが提案されている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
実用新案登録第３０７９２２９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のようなシャワーヘッドにおいて、使いやすさをさらに向上させたいという要望があった。
【０００５】
本明細書では、上述した課題を解決することが可能な技術を開示する。
【課題を解決するための手段】
【０００６】
本明細書に開示される技術は、例えば、以下の形態として実現することが可能である。
（１）本明細書に開示されるシャワーヘッドは、流体が吐出される吐出孔が配された吐出面が前方に配されるとともに、前記吐出孔に前記流体を供給するための主流路が内部に配された本体部と、前記本体部よりも後方に配され、内部に外部流路に接続される供給流路が配される供給部と、前記本体部と前記供給部とを接続し、手指の間に挟むことができるように構成された第１の支持部と、を備える。
【０００７】
上記の構成によれば、ユーザが第１の支持部を手指で挟むことで、安定的にシャワーヘッドを保持できる。これにより、シャワーヘッドの使いやすさが向上する。
【０００８】
（２）上記（１）に記載のシャワーヘッドにおいて、前記第１の支持部が、前記供給部よりも前方に配されていても構わない。
【０００９】
このような構成によれば、第１の支持部が浴室の壁などの周囲の設備に干渉することを避けることができる。これにより、シャワーヘッドの使いやすさが向上する。
【００１０】
（３）上記（１）または（２）に記載のシャワーヘッドにおいて、前記第１の支持部の内部に、前記主流路と前記供給流路とを接続する接続流路が配されていても構わない。
（【００１１】以降は省略されています）
