公開番号2025103124
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2023220249
出願日2023-12-27
発明の名称回路装置及び表示システム
出願人セイコーエプソン株式会社
代理人個人,個人,個人,個人
主分類G09G 5/00 20060101AFI20250702BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】画像の切り替えにおいて同期の連続性を維持可能な回路装置等を提供すること。
【解決手段】制御回路140は、第1画像データIMAの垂直ブランキング期間において、第1画像データIMAから切り替え用画像データIMXに切り替えるように第1選択回路150を制御する。制御回路140は、第1選択回路150により切り替え用画像データIMXが選択される切り替え期間TIMXにおいて、第2画像データIMBとは異なるフレームレートで出力画像データIMQを出力するように出力回路130を制御する。制御回路140は、切り替え用画像データIMXの垂直ブランキング期間と第2画像データIMBの垂直ブランキング期間の重なり期間において、切り替え用画像データIMXから第2画像データIMBに切り替えるように第1選択回路150を制御する。
【選択図】図2
特許請求の範囲【請求項１】
第１画像データを受信する第１入力回路と、
第２画像データを受信する第２入力回路と、
前記第２画像データを切り替え用画像データとして記憶するフレームメモリーと、
前記第１画像データ、前記第２画像データ及び前記切り替え用画像データのいずれかを選択して第１選択画像データとして出力する第１選択回路と、
前記第１選択画像データに基づく出力画像データを出力する出力回路と、
制御回路と、
を含み、
前記制御回路は、
前記第１画像データの垂直ブランキング期間において、前記第１画像データから前記切り替え用画像データに切り替えるように前記第１選択回路を制御し、
前記第１選択回路により前記切り替え用画像データが選択される切り替え期間において、前記第２画像データとは異なるフレームレートで前記出力画像データを出力するように前記出力回路を制御し、
前記切り替え用画像データの垂直ブランキング期間と前記第２画像データの垂直ブランキング期間の重なり期間において、前記切り替え用画像データから前記第２画像データに切り替えるように前記第１選択回路を制御することを特徴とする回路装置。
続きを表示（約 1,500 文字）【請求項２】
請求項１に記載された回路装置において、
前記第２画像データを圧縮する圧縮回路を含み、
前記フレームメモリーは、
前記圧縮回路により圧縮された前記第２画像データを前記切り替え用画像データとして記憶することを特徴とする回路装置。
【請求項３】
請求項２に記載された回路装置において、
前記フレームメモリーに記憶された前記切り替え用画像データを展開して前記第１選択回路に出力する展開回路を含むことを特徴とする回路装置。
【請求項４】
請求項１に記載された回路装置において、
前記制御回路は、
前記切り替え用画像データのフレームレートを、前記第２画像データのフレームレートより遅いフレームレートに設定することを特徴とする回路装置。
【請求項５】
請求項１に記載された回路装置において、
前記第１画像データ及び前記第２画像データのいずれかを選択して第２選択画像データとして出力する第２選択回路を含み、
前記フレームメモリーは、
前記第２選択画像データを前記切り替え用画像データとして記憶することを特徴とする回路装置。
【請求項６】
請求項５に記載された回路装置において、
前記第２選択回路は、
前記第１選択回路により前記第２画像データから前記第１画像データへの切り替えが行われるとき、前記第１画像データを前記第２選択画像データとして選択し、
前記制御回路は、
前記第２画像データの垂直ブランキング期間において、前記第２画像データから前記切り替え用画像データに切り替えるように前記第１選択回路を制御し、
前記切り替え期間において、前記切り替え用画像データのフレームレートを、前記第１画像データとは異なるフレームレートに設定し、
前記切り替え用画像データの垂直ブランキング期間と前記第１画像データの垂直ブランキング期間の重なり期間において、前記切り替え用画像データから前記第１画像データに切り替えるように前記第１選択回路を制御することを特徴とする回路装置。
【請求項７】
請求項１に記載された回路装置において、
前記制御回路は、
前記切り替え期間において、前記切り替え用画像データの垂直ブランキング期間の長さ、水平ブランキング期間の長さ、又は前記垂直ブランキング期間の長さ及び前記水平ブランキング期間の長さを調整することで、前記切り替え用画像データのフレームレートを設定することを特徴とする回路装置。
【請求項８】
請求項７に記載された回路装置において、
前記切り替え用画像データのフレームレートの調整データを記憶するレジスターを含み、
前記制御回路は、
前記切り替え期間において、前記調整データに基づいて前記切り替え用画像データの前記垂直ブランキング期間の長さ、前記水平ブランキング期間の長さ、又は前記垂直ブランキング期間及び前記水平ブランキング期間の長さを設定することを特徴とする回路装置。
【請求項９】
請求項１に記載された回路装置において、
前記出力回路は、前記第１選択回路が前記第１画像データ、前記切り替え用画像データ及び前記第２画像データのいずれを選択している場合も、同一周波数のドットクロック信号に基づいて前記出力画像データを出力することを特徴とする回路装置。
【請求項１０】
請求項１乃至９のいずれか一項に記載された回路装置と、
前記出力画像データに基づいて画像を表示する表示装置と、
を含むことを特徴とする表示システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、回路装置及び表示システム等に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１には、非同期の映像信号を切り替える切り替え回路を含む表示システムが、開示されている。切り替え回路は、電源投入後一定の期間において垂直同期信号ＶＳ３に同期した映像信号を出力し、切替信号が切り替えられた後において垂直同期信号ＶＳ４に同期した合成映像信号を出力する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－１８７０７９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１では、垂直同期信号ＶＳ３と垂直同期信号ＶＳ４が非同期であるため、映像信号の切り替え時において同期の連続性が損なわれるという課題がある。即ち、切り替え前の垂直同期信号ＶＳ３の最後の同期タイミングと、切り替え後の垂直同期信号ＶＳ４の最初の同期タイミングとの間には、同期の連続性がない。同期の連続性がない画像データを受けた表示装置において同期が不安定になり画像が乱れる、或いは同期の連続性がない期間において黒表示を行う等の対策を行うことになり、表示の見栄えが良くないおそれがある。
【課題を解決するための手段】
【０００５】
本開示の一態様は、第１画像データを受信する第１入力回路と、第２画像データを受信する第２入力回路と、前記第２画像データを切り替え用画像データとして記憶するフレームメモリーと、前記第１画像データ、前記第２画像データ及び前記切り替え用画像データのいずれかを選択して第１選択画像データとして出力する第１選択回路と、前記第１選択画像データに基づく出力画像データを出力する出力回路と、制御回路と、を含み、前記制御回路は、前記第１画像データの垂直ブランキング期間において、前記第１画像データから前記切り替え用画像データに切り替えるように前記第１選択回路を制御し、前記第１選択回路により前記切り替え用画像データが選択される切り替え期間において、前記第２画像データとは異なるフレームレートで前記出力画像データを出力するように前記出力回路を制御し、前記切り替え用画像データの垂直ブランキング期間と前記第２画像データの垂直ブランキング期間の重なり期間において、前記切り替え用画像データから前記第２画像データに切り替えるように前記第１選択回路を制御する回路装置に関係する。
【０００６】
また、本開示の他の態様は、上記の回路装置と、前記出力画像データに基づいて画像を表示する表示装置と、を含む表示システムに関係する。
【図面の簡単な説明】
【０００７】
電子機器及び表示システムの構成例。

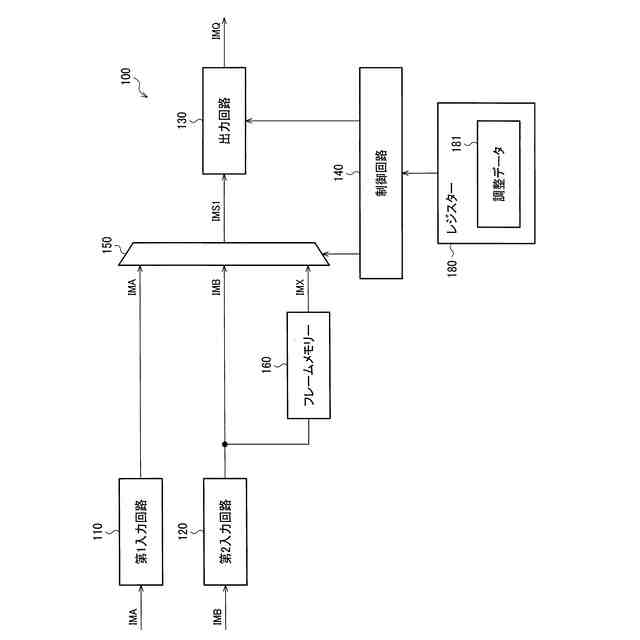

回路装置の第１構成例。
出力回路の詳細構成例。

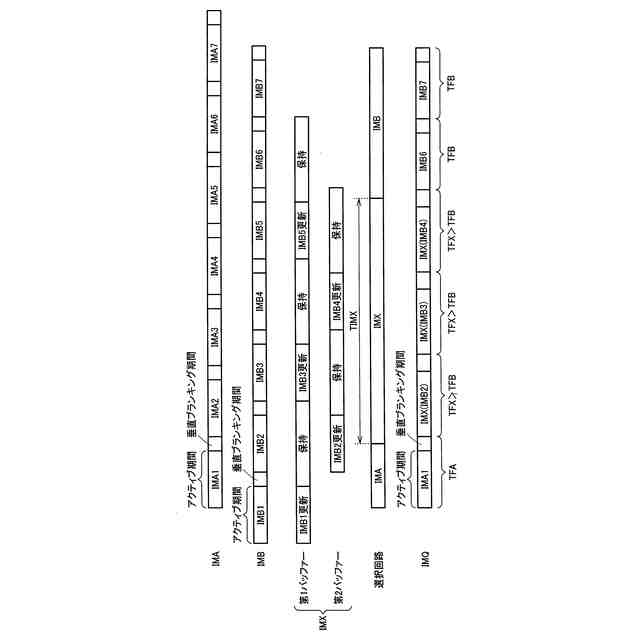

回路装置の動作を説明するタイミングチャート。

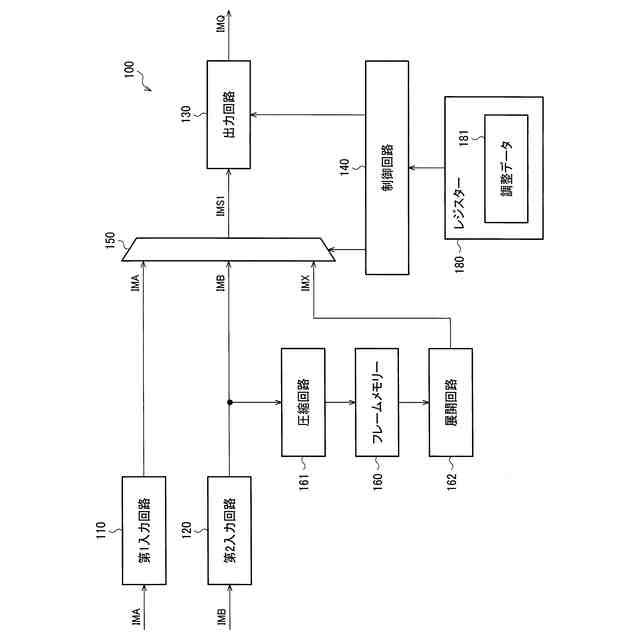

回路装置の第２構成例。
回路装置の第３構成例。
フレームレート調整されていない画像データの例。
フレームレート調整の第１例。
フレームレート調整の第２例。
フレームレート調整の第３例。
フレームレート調整の第４例。
フレームレート調整の第５例。
【発明を実施するための形態】
【０００８】
以下、本開示の好適な実施形態について詳細に説明する。なお、以下に説明する本実施形態は特許請求の範囲に記載された内容を不当に限定するものではなく、本実施形態で説明される構成の全てが必須構成要件であるとは限らない。
【０００９】
１．電子機器、表示システム

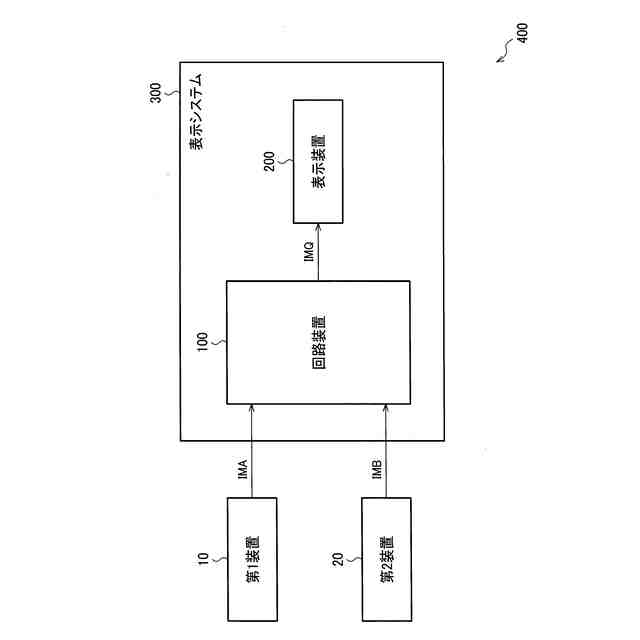

図１は、電子機器及び表示システムの構成例である。電子機器４００は、第１装置１０と第２装置２０と表示システム３００とを含む。表示システム３００は、回路装置１００と表示装置２００とを含む。
【００１０】
第１装置１０及び第２装置２０の各々は、画像データを回路装置１００へ送信する装置である。このような装置として、例えば、カメラ、中継器、スプリッター又はマイクロプロセッサー等がある。カメラは、画像を撮影し、その画像データを送信する。中継器は、入力された画像データのバッファリング等を行う装置である。スプリッターは、入力された画像データを分割して送信する装置である。マイクロプロセッサーは、例えばメモリーから読み出した画像データを送信する、或いは、メモリーから読み出した又は外部から入力された画像データに対して画像処理を行って送信する。
（【００１１】以降は省略されています）
