公開番号2025100446
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2024221028
出願日2024-12-17
発明の名称CXPI通信のノイズ耐性評価システム
出願人株式会社SOKEN,トヨタ自動車株式会社
代理人弁理士法人小笠原特許事務所
主分類G01R 31/00 20060101AFI20250626BHJP(測定;試験)
要約【課題】AM変調されたノイズ信号を用いてCXPI通信ICのノイズ耐性を評価することができるCXPI通信のノイズ耐性評価システムを提供する。
【解決手段】送信側のCXPI通信ICと受信側のCXPI通信ICとが通信線で接続された通信装置と、信号発生器から出力されるノイズ信号を通信線に印加するノイズ印加装置と、を備え、信号発生器は、ノイズ信号を特定の方式によって変調させる機能を有する、CXPI通信のノイズ耐性評価システムである。
【選択図】図1
特許請求の範囲【請求項１】
ＣＸＰＩ通信のノイズ耐性評価システムであって、
送信側のＣＸＰＩ通信ＩＣと受信側のＣＸＰＩ通信ＩＣとが通信線で接続された通信装置と、
信号発生器から出力されるノイズ信号を前記通信線に印加するノイズ印加装置と、を備え、
前記信号発生器は、前記ノイズ信号を特定の方式によって変調させる機能を有する、ＣＸＰＩ通信のノイズ耐性評価システム。
続きを表示（約 1,000 文字）【請求項２】
前記信号発生器は、ノイズ印加条件を制御するコントローラの指示に従って、前記ノイズ信号にＡＭ変調を施す、請求項１に記載のＣＸＰＩ通信のノイズ耐性評価システム。
【請求項３】
前記ＵＡＲＴフレームは、最終ビットのみが論理値１となる１０ビット列である、請求項２に記載のＣＸＰＩ通信のノイズ耐性評価システム。
【請求項４】
前記ノイズ印加装置は、前記ＵＡＲＴフレームのビットが論理値１となる位置に前記ＡＭ変調された前記ノイズ信号の腹および節が合うように、前記ノイズ信号を前記通信線に印加する、請求項３に記載のＣＸＰＩ通信のノイズ耐性評価システム。
【請求項５】
前記信号発生器は、ノイズ印加条件を制御するコントローラの指示に従って、前記ノイズ信号に、ＣＸＰＩ通信で規定されているビット幅またはフレーム長の単位で変化するパルス変調を施す、請求項１に記載のＣＸＰＩ通信のノイズ耐性評価システム。
【請求項６】
前記送信側のＣＸＰＩ通信ＩＣが前記通信線に出力するＵＡＲＴフレームは、ＣＸＰＩ通信で規定されているインターバルビットを含む論理値がランダムのビット列である、請求項５に記載のＣＸＰＩ通信のノイズ耐性評価システム。
【請求項７】
前記ノイズ印加装置は、前記ＵＡＲＴフレームのビットが論理値１となる位置に前記パルス変調された前記ノイズ信号のピーク部分が合うように、前記ノイズ信号を前記通信線に印加する、請求項６に記載のＣＸＰＩ通信のノイズ耐性評価システム。
【請求項８】
前記ノイズ印加装置が前記ノイズ信号を前記通信線に印加する時間は、前記ノイズ信号の各周波数において２秒以上である、請求項４または７に記載のＣＸＰＩ通信のノイズ耐性評価システム。
【請求項９】
前記コントローラによって前記ノイズ印加条件が変更された場合、前記ノイズ印加装置が前記変更された前記ノイズ印加条件に基づく前記ノイズ信号を前記通信線に印加する前に、前記送信側のＣＸＰＩ通信ＩＣおよび前記受信側のＣＸＰＩ通信ＩＣの学習機能を初期化する制御部を、さらに備える、請求項２に記載のＣＸＰＩ通信のノイズ耐性評価システム。
【請求項１０】
前記制御部は、前記送信側のＣＸＰＩ通信ＩＣおよび前記受信側のＣＸＰＩ通信ＩＣの電源をリセットすることで前記学習機能を初期化する、請求項９に記載のＣＸＰＩ通信のノイズ耐性評価システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ＣＸＰＩ（Clock Extension Peripheral Interface）通信を行う通信ＩＣのノイズ耐性を評価するシステムに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１に、ＤＰＩ（Direct Power Injection）試験において、試験対象の電気回路である通信ＩＣのノイズ耐性を、この通信ＩＣに到達する電圧で評価する技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－００１３８２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１に記載の技術では、ＤＰＩ試験に用いられるノイズ信号について、信号全体の大きさ（振幅）は制御されるものの、信号に変調を施すことについては何ら言及されていない。しかしながら、ＣＸＰＩ通信は、他方式の通信と比較して通信速度が低い。このため、ＣＸＰＩ通信を行う通信ＩＣ（以下「ＣＸＰＩ通信ＩＣ」という）のノイズ耐性の評価については、特定の方式によって変調（ＡＭ変調やパルス変調など）されたノイズ信号に対して実施することが望ましい。
【０００５】
本開示は、上記課題を鑑みてなされたものであり、特定の方式によって変調されたノイズ信号を用いてＣＸＰＩ通信ＩＣのノイズ耐性を評価することができる、ＣＸＰＩ通信のノイズ耐性評価システムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本開示技術の一態様は、ＣＸＰＩ通信のノイズ耐性評価システムであって、送信側のＣＸＰＩ通信ＩＣと受信側のＣＸＰＩ通信ＩＣとが通信線で接続された通信装置と、信号発生器から出力されるノイズ信号を通信線に印加するノイズ印加装置と、を備え、信号発生器は、ノイズ信号を特定の方式によって変調させる機能を有する、ＣＸＰＩ通信のノイズ耐性評価システムである。
【発明の効果】
【０００７】
本開示のＣＸＰＩ通信のノイズ耐性評価システムによれば、特定の方式によって変調されたノイズ信号を用いてＣＸＰＩ通信ＩＣのノイズ耐性を評価することができるので、評価精度を向上させることができる。
【図面の簡単な説明】
【０００８】
本開示の一実施形態に係るＣＸＰＩ通信のノイズ耐性評価システムの概略構成図

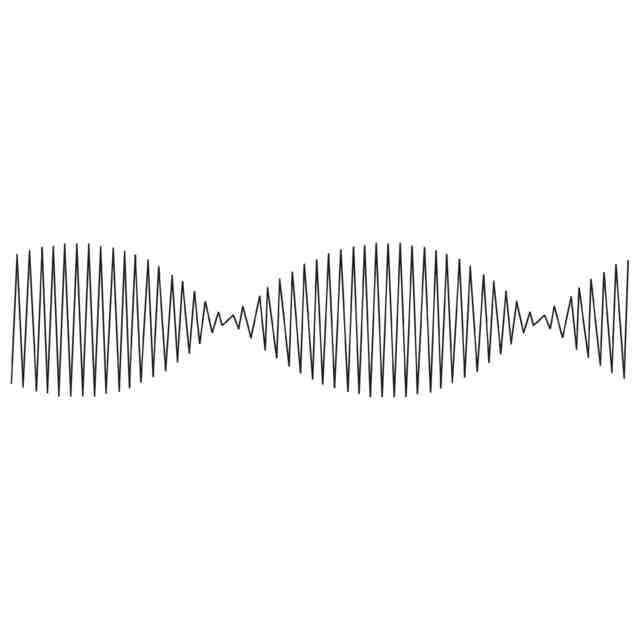

ＡＭ変調されたノイズ信号の一例を示す図

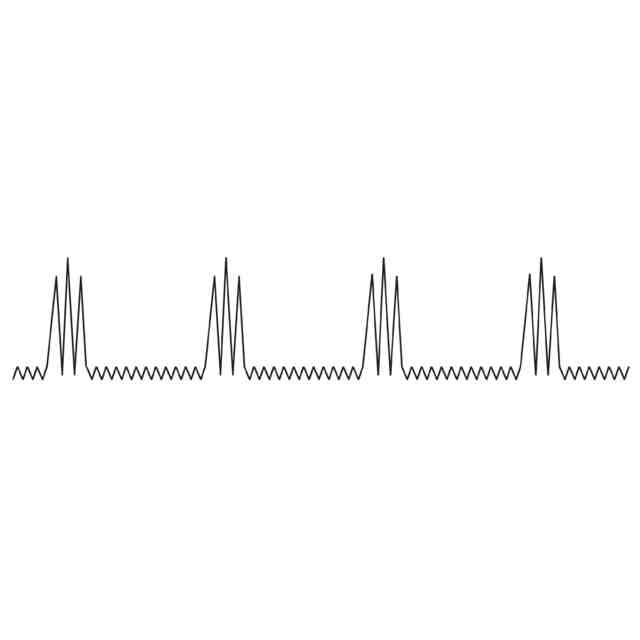

パルス変調されたノイズ信号の一例を示す図

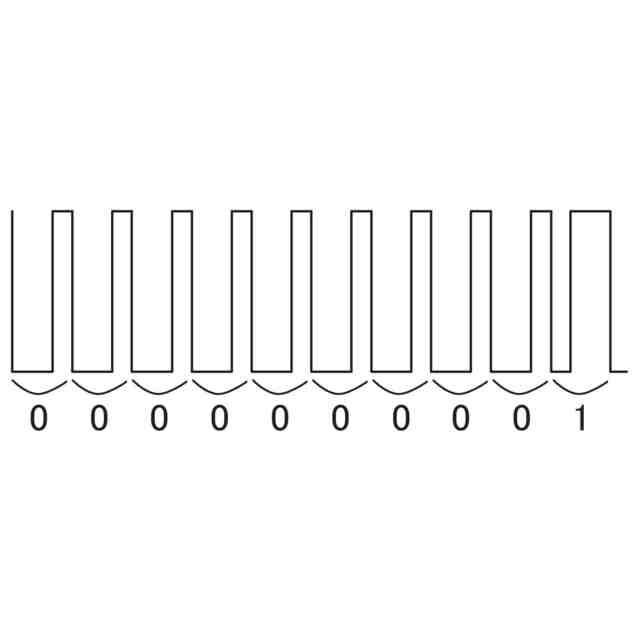

ＵＡＲＴフレームの一例を示す図

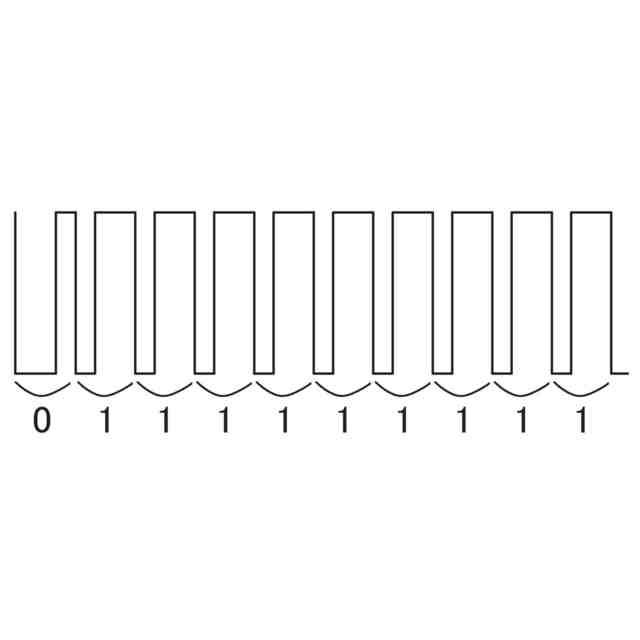

ＵＡＲＴフレームの一例を示す図

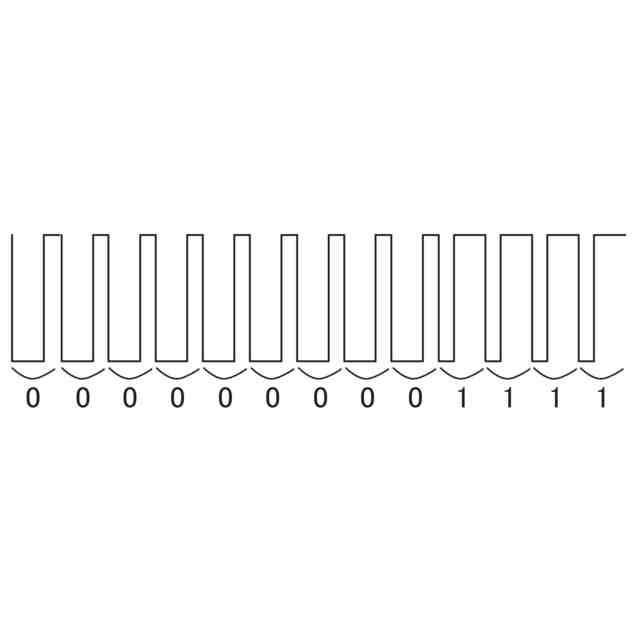

インターバルビットが付加されたＵＡＲＴフレームの一例を示す図

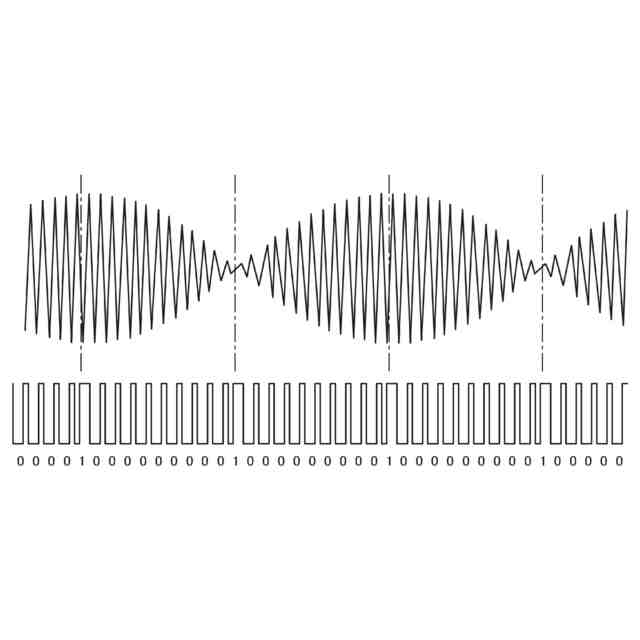

ＵＡＲＴフレームに印加されるＡＭ変調されたノイズ信号の一例を示す図

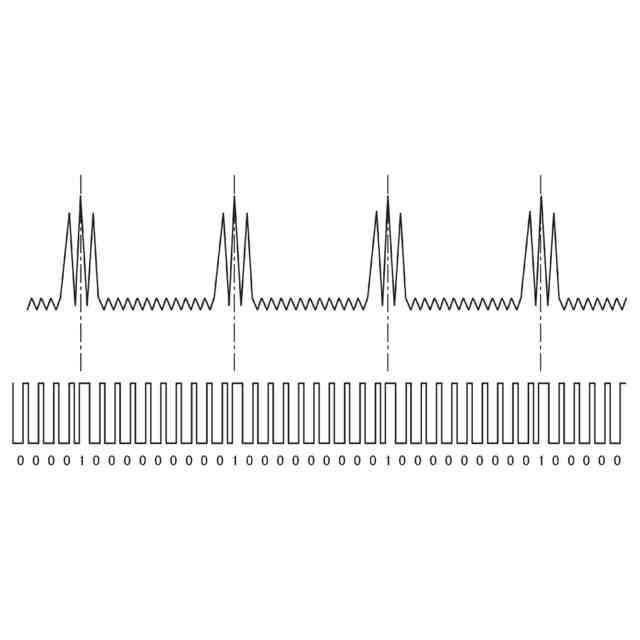

ＵＡＲＴフレームに印加されるパルス変調されたノイズ信号の一例を示す図

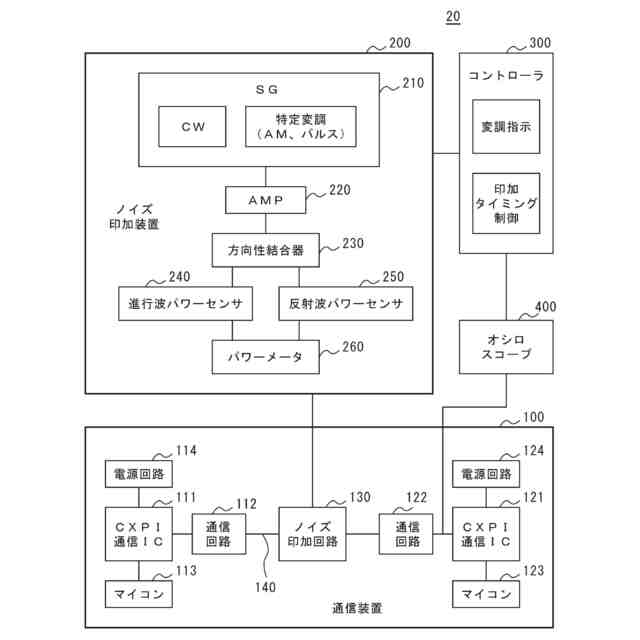

他のＣＸＰＩ通信のノイズ耐性評価システムの概略構成図
【発明を実施するための形態】
【０００９】
本発明者らは、低速な通信であるＣＸＰＩ通信において、特定の方式によって変調されたノイズによって通信ＩＣの耐性が低下することを見出した。本開示は、ＤＰＩ試験において特定の方式によって変調されたノイズ信号を用いてＣＸＰＩ通信ＩＣのノイズ耐性を評価することができるシステムを実現させる。
以下、本開示の一実施形態について、図面を参照しながら詳細に説明する。
【００１０】
＜実施形態＞
［構成］

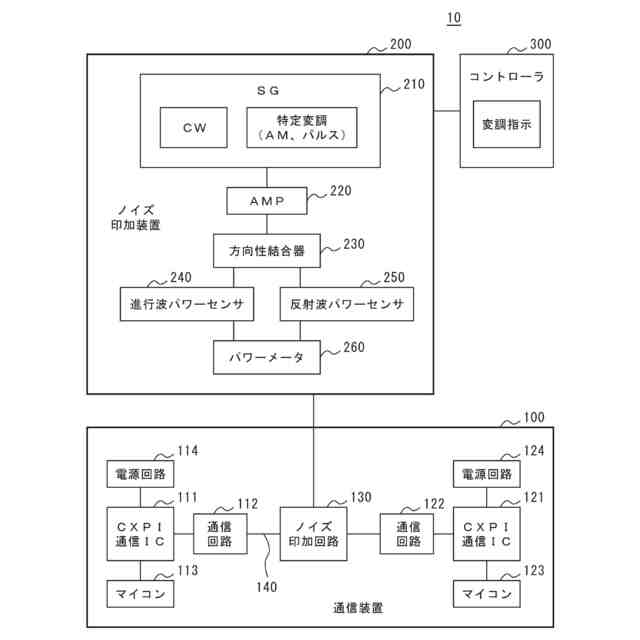

図１は、本開示の一実施形態に係るＣＸＰＩ通信のノイズ耐性評価システム１０の概略構成を示す機能ブロック図である。図１に例示したノイズ耐性評価システム１０は、通信装置１００と、ノイズ印加装置２００と、コントローラ３００と、を備える。
（【００１１】以降は省略されています）
