公開番号2025099299
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023215852
出願日2023-12-21
発明の名称車両、情報管理装置、及び情報管理方法
出願人トヨタ自動車株式会社
代理人個人,個人
主分類E05B 49/00 20060101AFI20250626BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】デジタルキーの登録処理の診断及び解析を容易とする。
【解決手段】ユーザの携帯情報端末20に登録されたデジタルキーを利用可能な車両10は、携帯情報端末20へのデジタルキーの登録に際して車両10で発生したイベントのログ情報をデジタルキーの管理サーバ30に送信する。
【選択図】図1
特許請求の範囲【請求項１】
ユーザの携帯情報端末に登録されたデジタルキーを利用可能な車両であって、
前記携帯情報端末への前記デジタルキーの登録に際して当該車両で発生したイベントのログ情報を前記デジタルキーの管理サーバに送信する
車両。
続きを表示（約 780 文字）【請求項２】
前記携帯情報端末との鍵交換が完了したことを示す情報を前記ログ情報として前記管理サーバに送信する請求項１に記載の車両。
【請求項３】
前記デジタルキーの削除に際して当該車両で発生したイベントのログ情報を前記管理サーバに送信する請求項１に記載の車両。
【請求項４】
ユーザの携帯情報端末への車両のデジタルキーの登録の進捗に関する情報を管理する情報管理装置であって、
プロセッサとデータストレージとを備えており、
前記プロセッサは、
前記デジタルキーの登録に際して前記車両で発生したイベントのログ情報を前記車両から取得して前記データストレージに記録することと、
前記デジタルキーの登録に際して前記携帯情報端末で実施された処理のログ情報を前記携帯情報端末から取得して前記データストレージに記録することと、
を行う情報管理装置。
【請求項５】
ユーザの携帯情報端末への車両のデジタルキーの登録の進捗に関する情報を管理する情報管理方法であって、
前記情報はデータストレージに格納され、
前記データストレージへの前記情報の格納は、プロセッサにより実施され、
前記データストレージへの前記情報の格納に関する前記プロセッサの処理には、前記デジタルキーの登録に際して前記車両で発生したイベントのログ情報を前記車両から取得して記録するステップが含まれる
情報管理方法。
【請求項６】
前記データストレージへの前記情報の格納に関する前記プロセッサの処理には、前記デジタルキーの登録に際して前記携帯情報端末で実施された処理のログ情報を前記携帯情報端末から取得して記録するステップが含まれる請求項５に記載の情報管理方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両、情報管理装置、及び情報管理方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１に記載のように、物理的な鍵の代わりに、スマートフォンなどの携帯情報端末を利用して車両の施錠や解錠、起動等を行うデジタルキーと呼ばれるシステムが実用されている。携帯情報端末へのデジタルキーの登録を、携帯情報端末にインストールされたアプリケーション・プログラムを用いて行うことが考えられる。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－２８０１６０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
何らかの原因により、デジタルキーの登録処理が正常に完了できない場合がある。そうした場合の原因特定のため、デジタルキー・サービスの管理サーバにおける登録処理のログの管理が要望されることがある。そのためには、原因特定に必要なログが記録されるように、デジタルキー登録を行うための携帯情報端末のアプリケーション・プログラム（以下、登録アプリと記載する）を設計する必要がある。
【０００５】
デジタルキー・サービスの提供者以外の者、例えば携帯情報端末のＯＳ（基本ソフトウェア）の提供者が、デジタルキーの登録アプリを開発することが考えられる。そうした登録アプリの仕様は必ずしも、デジタルキー・サービスの提供者の要望を満たしているとは限らない。そのため、登録アプリの仕様によっては、上記原因特定等のために必要な登録処理のログが携帯情報端末から管理サーバにアップロードされない可能性がある。
【課題を解決するための手段】
【０００６】
上記課題を解決する車両は、ユーザの携帯情報端末に登録されたデジタルキーを利用可能な車両であって、前記携帯情報端末への前記デジタルキーの登録に際して当該車両で発生したイベントのログ情報を前記デジタルキーの管理サーバに送信するように構成されている。
【０００７】
上記課題を解決する情報管理装置は、ユーザの携帯情報端末への車両のデジタルキーの登録の進捗に関する情報を管理する情報管理装置であって、プロセッサとデータストレージとを備えており、前記プロセッサは、前記デジタルキーの登録に際して前記車両で発生したイベントのログ情報を前記車両から取得して前記データストレージに記録することと、前記デジタルキーの登録に際して前記携帯情報端末で実施された処理のログ情報を前記携帯情報端末から取得して前記データストレージに記録することと、を行うように構成されている。
【０００８】
上記課題を解決する情報管理方法は、ユーザの携帯情報端末への車両のデジタルキーの登録の進捗に関する情報を管理する情報管理方法であって、前記情報はデータストレージに格納され、前記データストレージへの前記情報の格納は、プロセッサにより実施され、前記データストレージへの前記情報の格納に関する前記プロセッサの処理は、前記デジタルキーの登録に際して前記車両で発生したイベントのログ情報を前記車両から取得して記録するステップを含んでいる。
【発明の効果】
【０００９】
上記車両、情報管理装置、及び情報管理方法には、デジタルキーの登録処理の診断及び解析を容易とする効果がある。
【図面の簡単な説明】
【００１０】

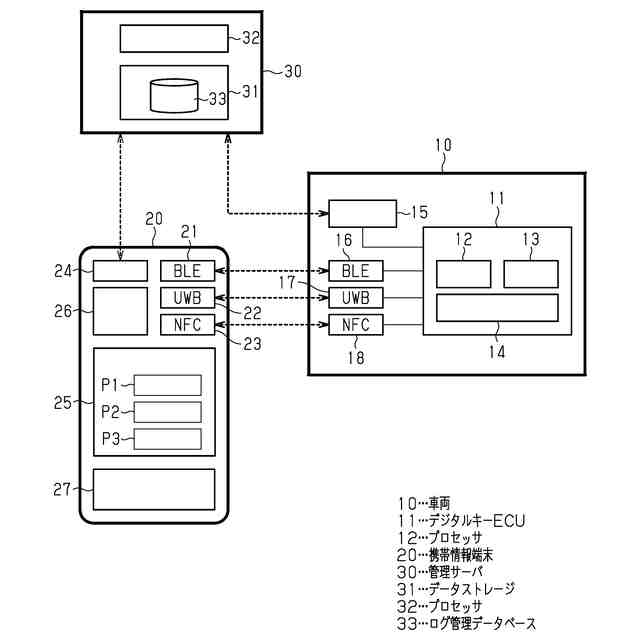

車両及び情報管理装置の一実施形態の構成を模式的に示す図である。

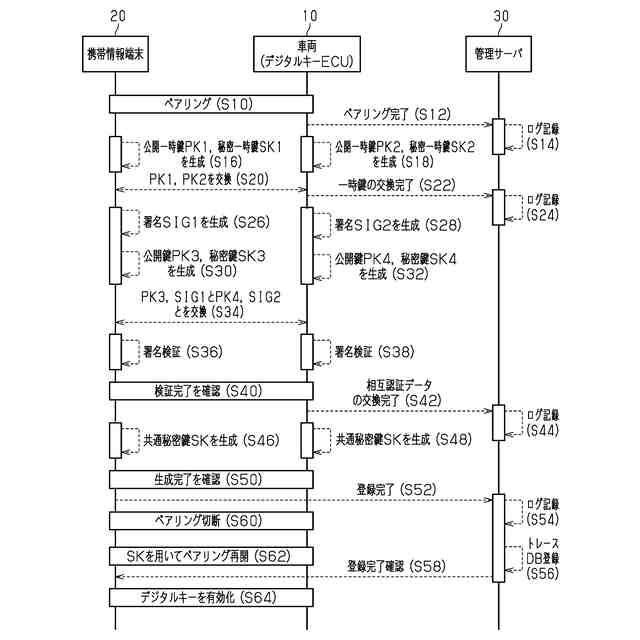

デジタルキーの登録処理のシーケンス図である。
デジタルキーの削除処理のシーケンス図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
