公開番号2025099104
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023215496
出願日2023-12-21
発明の名称レンズミラーアレイ
出願人東芝テック株式会社
代理人弁理士法人鈴榮特許綜合事務所
主分類G02B 17/08 20060101AFI20250626BHJP(光学)
要約【課題】広い被写界深度性能を得ることができるレンズミラーアレイを提供する。
【解決手段】実施形態に係るレンズミラーアレイは、主走査方向に配列した複数の光学エレメントを有する。各光学エレメントは、入射する光を透過させて収束させる入射側レンズ面と、入射側レンズ面を介して入射する光を反射する上流側ミラー面と、上流側ミラー面によって反射された光を反射する下流側ミラー面と、下流側ミラー面によって反射された光を透過させて収束させる出射側レンズ面とを有する。入射側レンズ面は、入射する光を、下流側ミラー面から出射側レンズ面までの間において主走査方向にいったん収束させる。
【選択図】図7
特許請求の範囲【請求項１】
主走査方向に配列した複数の光学エレメントを有し、
前記光学エレメントは、
入射する光を透過させて収束させる入射側レンズ面と、
前記入射側レンズ面を介して入射する光を反射する上流側ミラー面と、
前記上流側ミラー面によって反射された光を反射する下流側ミラー面と、
前記下流側ミラー面によって反射された光を透過させて収束させる出射側レンズ面とを有し、
前記入射側レンズ面は、入射する光を、前記下流側ミラー面から前記出射側レンズ面までの間において主走査方向にいったん収束させる、
レンズミラーアレイ。
続きを表示（約 410 文字）【請求項２】
前記出射側レンズ面は、主走査方向にいったん収束した後に再び発散する光を収束させて像面に正立等倍像を結像させる、
請求項１に記載のレンズミラーアレイ。
【請求項３】
前記光学エレメントは、前記上流側ミラー面を頂部に有する突起体を有し、前記突起体は、その側面に、前記側面を介して光が進行することを阻止する遮光膜を有する、
請求項１に記載のレンズミラーアレイ。
【請求項４】
前記入射側レンズ面は、入射する光を、前記下流側ミラー面から前記出射側レンズ面までの間において副走査方向にいったん収束させる、
請求項１に記載のレンズミラーアレイ。
【請求項５】
前記入射側レンズ面は、入射する光を、前記上流側ミラー面から前記下流側ミラー面までの間において光を副走査方向にいったん収束させる、
請求項１に記載のレンズミラーアレイ。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、例えば、ワークプレイスに設置する画像形成装置のスキャナに用いるレンズミラーアレイに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
例えば、複写機のスキャナは、原稿面で反射した光を屈折及び反射してＣＣＤセンサなどに集光するためのレンズ、ミラー一体型アレイ（以下、レンズミラーアレイと称する）を有する。レンズミラーアレイは、例えば、主走査方向に配列した複数の光学エレメントを有する。各光学エレメントは、入射する光を透過させて収束させる入射側レンズ面と、入射側レンズ面を介して入射する光を反射する上流側ミラー面と、上流側ミラー面によって反射された光を反射する下流側ミラー面と、下流側ミラー面によって反射された光を透過させて収束させる出射側レンズ面とを有する。
【０００３】
このようなレンズミラーアレイでは、入射側レンズ面から入射した光は、上流側ミラー面と下流側ミラー面の間においていったん主走査方向に収束し、再び主走査方向に広がりながら下流側ミラー面により反射され、反射された光が出射側レンズ面を通過することにより像面に結像される。
【先行技術文献】
【特許文献】
【０００４】
特開２０１４－１４２４４９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、このようなレンズミラーアレイでは、迷光の発生が大きく、迷光をＯＫレベルにするためには、レンズピッチを大きくして、隣接する光学エレメント同士を離す必要がある。このため、レンズピッチを小さくすることが難しく、結果的に被写界深度性能を広くすることが難しいという。
【０００６】
本発明が解決しようとする課題は、広い被写界深度性能を得ることができるレンズミラーアレイを提供することである。
【課題を解決するための手段】
【０００７】

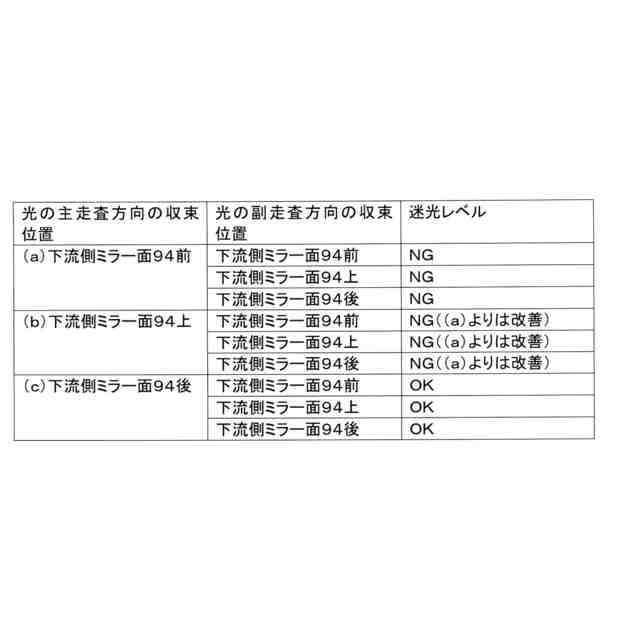

実施形態に係るレンズミラーアレイは、主走査方向に配列した複数の光学エレメントを有する。各光学エレメントは、入射する光を透過させて収束させる入射側レンズ面と、入射側レンズ面を介して入射する光を反射する上流側ミラー面と、上流側ミラー面によって反射された光を反射する下流側ミラー面と、下流側ミラー面によって反射された光を透過させて収束させる出射側レンズ面とを有する。入射側レンズ面は、入射する光を、下流側ミラー面から出射側レンズ面までの間において主走査方向にいったん収束させる。
【図面の簡単な説明】
【０００８】

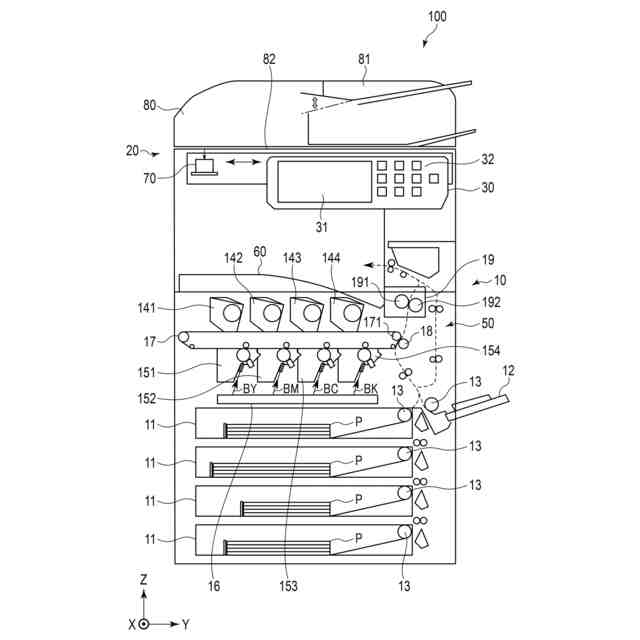

図１は、実施形態に係る画像形成装置を示す概略図である。

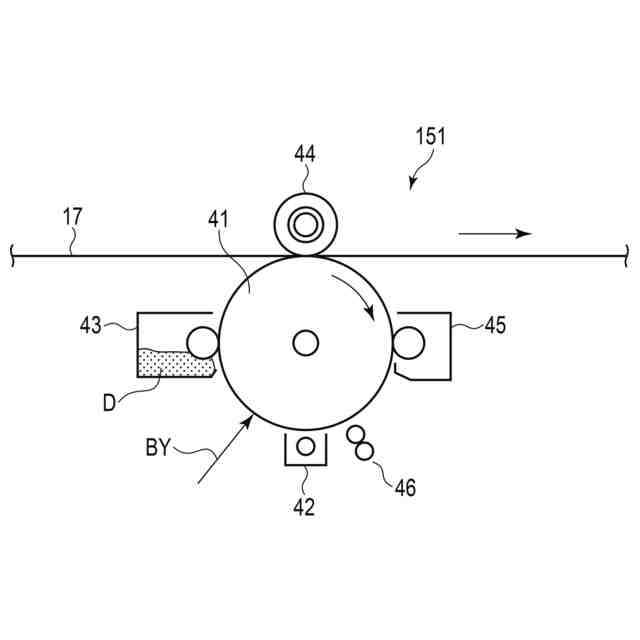

図２は、図１の画像形成装置の画像形成部を示す概略図である。
図３は、図１の画像形成装置のスキャナの読取モジュールを示す断面図である。

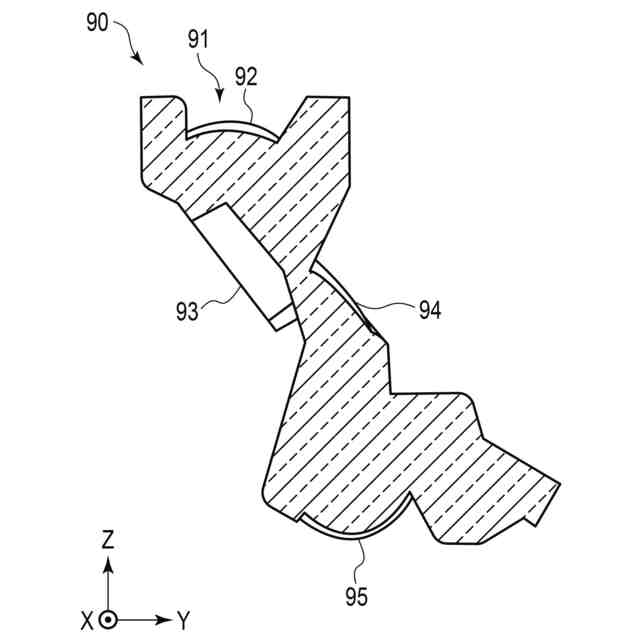

図４は、図３の読取モジュールに組み込まれたレンズミラーアレイを主走査方向から見た図である。

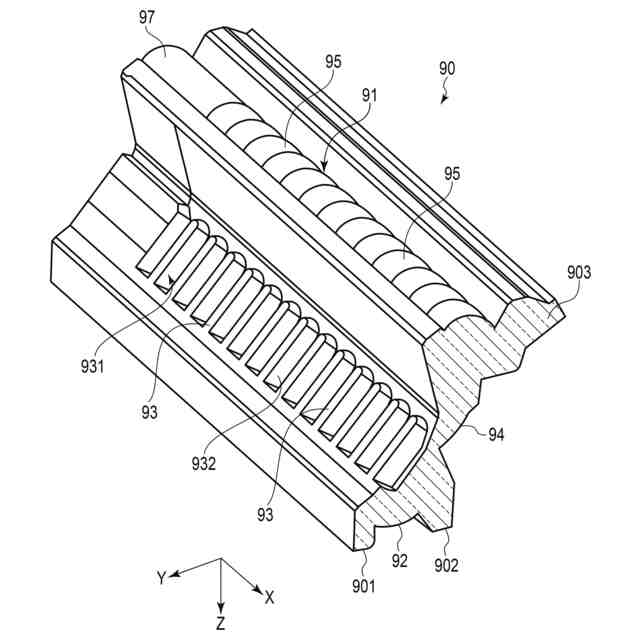

図５は、図４のレンズミラーアレイを下流側ミラーの側から見た斜視図である。
図６は、図４のレンズミラーアレイを出射側レンズの側から見た斜視図である。
図７は、実施形態に係るレンズミラーアレイを有する読取モジュールの光学系の第１の構成例を模式的に示す図である。
図８は、実施形態に係るレンズミラーアレイを有する読取モジュールの光学系の第２の構成例を模式的に示す図である。
図９は、実施形態に係るレンズミラーアレイを有する読取モジュールの光学系の第３の構成例を模式的に示す図である。
図１０は、従来例に係るレンズミラーアレイを有する読取モジュールの光学系の構成例を模式的に示す図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照して、実施形態について説明する。なお、以下の実施形態の説明に用いる各図面は、各部の縮尺を適宜変更している場合がある。また、以下の実施形態の説明に用いる各図面は、説明を分かり易くするため、構成の一部を省略して示している場合がある。
【００１０】
また、各図において、ＸＹＺ座標系を次のように設定する。鉛直方向をＺ方向とする。後述するスキャナ２０の読取モジュール７０の移動方向をＹ方向とする。Ｙ方向とＺ方向に垂直な方向をＸ方向とする。Ｘ方向は主走査方向である。Ｙ方向は副走査方向である。
（【００１１】以降は省略されています）
