公開番号2025099091
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023215478
出願日2023-12-21
発明の名称画像形成装置、画像形成方法及びプログラム
出願人コニカミノルタ株式会社
代理人弁理士法人光陽国際特許事務所
主分類G03G 15/20 20060101AFI20250626BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】画像形成された多層構造の記録媒体の提供に際してより適切な処理が可能な画像形成装置、画像形成方法及びプログラムを提供する。
【解決手段】画像形成装置1は、多層構造の記録媒体Pに画像を形成する画像形成部50と、記録媒体Pの情報を取得する取得部と、第1のプロセス部材と、第2のプロセス部材と、制御部10と、を備え、制御部10は、取得部が取得した記録媒体Pの第1面側の最上層P1の特性に基づいて、少なくとも第1のプロセス部材の条件を制御し、記録媒体Pの第2面側の最上層P4の特性に基づいて、少なくとも第2のプロセス部材の記録媒体Pに作用させる物理特性を制御する。
【選択図】図1
特許請求の範囲【請求項１】
多層構造の記録媒体に画像を形成する画像形成部と、
前記記録媒体の情報を取得する取得部と、
前記記録媒体の画像が形成される第１面側から前記記録媒体に物理的に作用する第１のプロセス部材と、
前記第１面と反対側の第２面側から前記記録媒体に物理的に作用する第２のプロセス部材と、
制御部と、を備え、
前記制御部は、前記取得部が取得した前記第１面側の最上層の特性に基づいて、少なくとも前記第１のプロセス部材の前記記録媒体に作用させる物理特性を調整し、前記記録媒体の第２面側の最上層の特性に基づいて、少なくとも前記第２のプロセス部材の前記記録媒体に作用させる物理特性を調整する画像形成装置。
続きを表示（約 1,000 文字）【請求項２】
前記第１のプロセス部材は、前記第１面側の最上層に対向する部材であり、
前記第２のプロセス部材は、前記第２面側の最上層に対向する部材であり、
前記制御部は、前記第１のプロセス部材及び前記第２のプロセス部材の物理量を別々に制御する請求項１に記載の画像形成装置。
【請求項３】

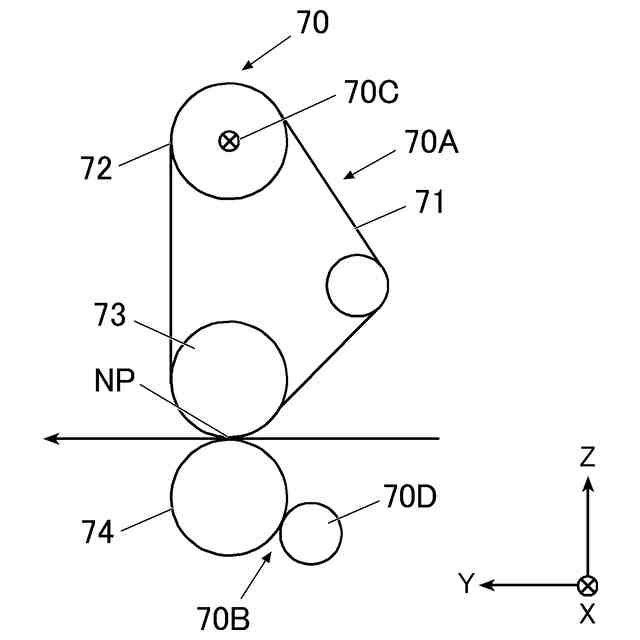

前記第１のプロセス部材は、前記記録媒体に画像を定着させる定着部材を含み、
前記第２のプロセス部材は、前記定着部材と前記記録媒体を圧接する加圧部材を含み、
前記制御部は、前記定着部材及び前記加圧部材の温度を別々に制御する請求項２に記載の画像形成装置。
【請求項４】
前記特性は、熱伝導率であり、
前記制御部は、前記第１面側の最上層及び／又は前記第２面側の最上層の熱伝導率の高さに応じて前記定着部材及び／又は前記加圧部材の温度が高くなるように制御する請求項３に記載の画像形成装置。
【請求項５】
前記特性は、熱容量であり、
前記制御部は、前記第１面側の最上層及び／又は前記第２面側の最上層の熱容量の高さに応じて前記定着部材及び／又は前記加圧部材の温度が高くなるように制御する請求項３に記載の画像形成装置。
【請求項６】
前記制御部は、環境温度及び／又は前記記録媒体の温度に応じて前記定着部材及び前記加圧部材の条件を制御する請求項３に記載の画像形成装置。
【請求項７】
前記記録媒体に画像を定着させる定着部材と、前記定着部材と前記記録媒体を圧接する加圧部材と、を備え、
前記第１のプロセス部材及び前記第２のプロセス部材は、前記定着部材及び前記加圧部材よりも搬送方向上流側で前記記録媒体を加熱する予備加熱部である請求項２に記載の画像形成装置。
【請求項８】
前記定着部材及び前記加圧部材よりも搬送方向上流側に前記記録媒体を加熱する予備加熱部を備え、
前記制御部は、前記定着部材及び前記加圧部材の温度不足を補助するように前記予備加熱部を制御する請求項３に記載の画像形成装置。
【請求項９】
前記制御部は、環境温度及び／又は前記記録媒体の温度に応じて前記予備加熱部の温度を制御する請求項７に記載の画像形成装置。
【請求項１０】
前記記録媒体は、連続紙である請求項１から９のいずれか一項に記載の画像形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、画像形成装置、画像形成方法及びプログラムに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、電子写真プロセス技術を利用した画像形成装置が知られている。当該画像形成装置においては、帯電した感光体に対して、画像データに基づくレーザー光を照射することで静電潜像を形成する。画像形成装置は、静電潜像が形成された感光体ドラムに現像装置からトナーを供給することで、静電潜像を可視化してトナー像を形成する。そして、画像形成装置は、形成したトナー像を記録媒体Ｐに転写した後に、加熱及び加圧することで当該像を記録媒体に定着させる。
【０００３】
ところで、記録媒体はその紙種に応じて伝熱性等の特性が異なる。そのため、一定の温度でトナー像を加熱しても、記録媒体の種類によっては加熱温度が低下して充分な定着温度とならず、定着不良が生じるおそれがある。そこで、例えば特許文献１には、記録媒体の紙種に係る情報を取得して、当該情報に応じて加熱温度を制御する画像形成装置が記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開平１０－１６１４３８
【発明の概要】
【発明が解決しようとする課題】
【０００５】

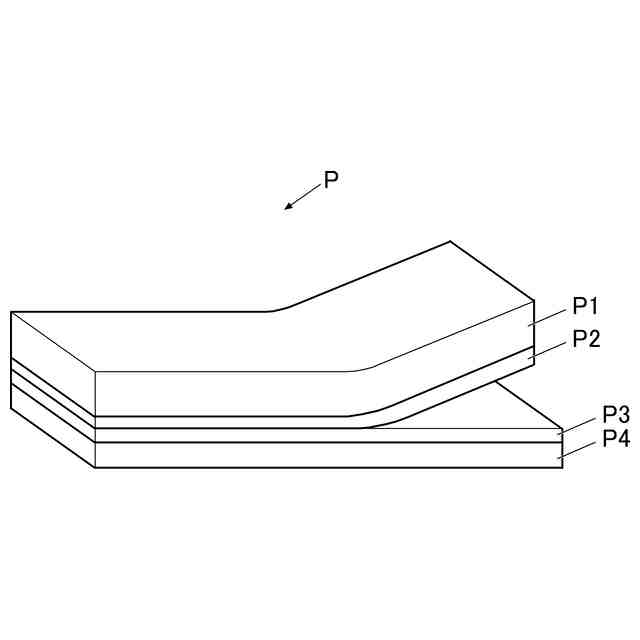

しかしながら、例えば表面基材及び剥離紙を備える多層構造のタック紙が記録媒体である場合、加熱面である表面基材の紙種のみならず、表面基材と対向する剥離紙の紙種によっても加熱面への伝熱温度は変化する。そのため、単に記録媒体がタック紙であるという情報や、表面基材の種類の情報だけで温度（物理量）管理をしただけでは、定着温度が適温とならず、定着不良が生じることがあった。また、このような多層構造の記録媒体の画像形成時における画像品質に影響を与える物理量としては、温度に限らず、電荷量等がある。
【０００６】
本発明はかかる事情に鑑みてなされたものである。その目的は、画像形成された多層構造の記録媒体の提供に際してより適切な処理が可能な画像形成装置、画像形成方法及びプログラムを提供することである。
【課題を解決するための手段】
【０００７】
以上の課題を解決するために、請求項１に記載の発明は、画像形成装置であって、
多層構造の記録媒体に画像を形成する画像形成部と、
前記記録媒体の情報を取得する取得部と、
前記記録媒体の画像が形成される第１面側から前記記録媒体に物理的に作用する第１のプロセス部材と、
前記第１面と反対側の第２面側から前記記録媒体に物理的に作用する第２のプロセス部材と、
制御部と、を備え、
前記制御部は、前記取得部が取得した前記第１面側の最上層の特性に基づいて、少なくとも前記第１のプロセス部材の前記記録媒体に作用させる物理特性を調整し、前記記録媒体の第２面側の最上層の特性に基づいて、少なくとも前記第２のプロセス部材の前記記録媒体に作用させる物理特性を調整する。
【０００８】
請求項２に記載の発明は、請求項１に記載の画像形成装置であって、
前記第１のプロセス部材は、前記第１面側の最上層に対向する部材であり、
前記第２のプロセス部材は、前記第２面側の最上層に対向する部材であり、
前記制御部は、前記第１のプロセス部材及び前記第２のプロセス部材の物理量を別々に制御する。
【０００９】
請求項３に記載の発明は、請求項２に記載の画像形成装置であって、
前記第１のプロセス部材は、前記記録媒体に画像を定着させる定着部材を含み、
前記第２のプロセス部材は、前記定着部材と前記記録媒体を圧接する加圧部材を含み、
前記制御部は、前記定着部材及び前記加圧部材の温度を別々に制御する。
【００１０】
請求項４に記載の発明は、請求項３に記載の画像形成装置であって、
前記特性は、熱伝導率であり、
前記制御部は、前記第１面側の最上層及び／又は前記第２面側の最上層の熱伝導率の高さに応じて前記定着部材及び／又は前記加圧部材の温度が高くなるように制御する。
（【００１１】以降は省略されています）
