特許ウォッチ

公開番号2025099025
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023215352
出願日2023-12-21
発明の名称活性エネルギー線硬化性ハードコート剤、ハードコート層および無機酸化物膜付き基材
出願人artience株式会社
代理人
主分類C09D 4/02 20060101AFI20250626BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】ハードコート層と、厚膜であっても無機酸化物膜(ただし、透明導電膜を除く)との密着性に優れ、かつハードコート膜表面の硬度や耐擦傷性に優れるハードコート層、該ハードコート層を形成するためのハードコート剤および該ハードコート層を有する無機酸化物膜付き基材の提供。
【解決手段】(メタ)アクリロイル基を有する化合物(A)(ただし、化合物(B)を除く)と、シルセスキオキサン骨格を有する化合物(B)と、光重合開始剤(C)とを含み、化合物(A)が、(メタ)アクリロイル基を10個以上有し、重量平均分子量5000以下のウレタン(メタ)アクリレート(a1)(ただし(a2)を除く)および(メタ)アクリロイル基を3個以上有し、(メタ)アクリロイル基当量が115以下である化合物(a2)を含むことを特徴とする活性エネルギー線硬化性ハードコート剤。
【選択図】なし
特許請求の範囲【請求項１】
基材と、ハードコート層と、無機酸化物膜（ただし、透明導電膜を除く）とをこの順に備えた無機酸化物膜付き基材における、ハードコート層を形成するための活性エネルギー線硬化性ハードコート剤であって、
（メタ）アクリロイル基を有する化合物（Ａ）（ただし、化合物（Ｂ）を除く）と、シルセスキオキサン骨格を有する化合物（Ｂ）と、光重合開始剤（Ｃ）とを含み、
前記化合物（Ａ）が、（メタ）アクリロイル基を１０個以上有し、重量平均分子量５０００以下のウレタン（メタ）アクリレート（ａ１）（ただし（ａ２）を除く）および（メタ）アクリロイル基を３個以上有し、（メタ）アクリロイル基当量が１１５以下である化合物（ａ２）を含むことを特徴とする活性エネルギー線硬化性ハードコート剤。
続きを表示（約 340 文字）【請求項２】
前記化合物（Ｂ）は、シルセスキオキサン骨格および（メタ）アクリロイル基を有する化合物（ｂ１）を含む、請求項１記載の活性エネルギー線硬化性ハードコート剤。
【請求項３】
前記化合物（Ｂ）の含有率は、化合物（Ａ）および化合物（Ｂ）の合計１００質量％中、１～３０質量％である、請求項１記載の活性エネルギー線硬化性ハードコート剤。
【請求項４】
請求項１～３いずれか１項記載のハードコート剤の硬化膜により形成されたハードコート層。
【請求項５】
基材と、ハードコート層と、無機酸化物膜（ただし、透明導電膜を除く）とをこの順に備え、ハードコート層が、請求項４記載のハードコート層であることを特徴とする無機酸化物膜付き基材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、基材と、ハードコート層と、無機酸化物膜（ただし、透明導電膜を除く）とをこの順に備えた無機酸化物膜付き基材における、ハードコート層を形成するための活性エネルギー線硬化性ハードコート剤、ハードコート層および無機酸化物膜付き酸化物基材に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
ポリエチレンテレフタレート樹脂等のプラスチックからなる基材は、透明性や耐衝撃性に優れ、軽量であり加工が容易であるため、ガラス基材に変えて種々の用途に用いられている。
【０００３】
しかし、プラスチック基材はガラス基材と比較して硬度および耐擦傷性等の表面特性に劣ることがある。このため、活性エネルギー線硬化性組成物をプラスチック基材表面に塗装してハードコート膜を形成し、プラスチック基材の表面特性を改良することが一般的である。
【０００４】
プラスチック基材の表面硬度をガラス基材並みの硬度とすることは、ハードコート膜を形成するだけでは不十分であり、ハードコート膜の上に無機物質層を積層させた積層体を形成することが提案されている。
【０００５】
一方で、活性エネルギー線硬化性組成物を用いたハードコート膜上に無機物質層を積層する場合、ハードコート膜と無機物質層との密着性が不十分である。また、硬度を向上させるために無機物質層を厚くすると、ハードコート層と無機物質層との密着性は悪化する傾向にある。ハードコート膜と無機物質層との密着性の課題に対して、特許文献１では、３官能のアクリレートとシルセスキオキサン化合物を用いることで、密着性に優れることが開示されている。
【０００６】
しかしながら、特許文献１の組成ではハードコート膜表面の硬度が不十分であり、本発明者らが検討したところ、無機物質層を厚くした場合のハードコート層と無機物質層の密着性に問題があった。このように、硬度と無機物質層との密着性を両立し、かつハードコート層上に厚い無機物質層を形成しても密着性に優れた活性エネルギー線硬化性組成物が求められている。
【先行技術文献】
【特許文献】
【０００７】
特開２０１３－０３５２７４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
本発明は、ハードコート層と、無機酸化物膜（ただし、透明導電膜を除く）との密着性に優れ、かつハードコート膜表面の硬度や耐擦傷性に優れるハードコート層、該ハードコート層を形成するためのハードコート剤および該ハードコート層を有する無機酸化物膜付き基材の提供を目的とする。さらには、ハードコート層上に厚い無機物質層を形成しても密着性に優れたハードコート層、該ハードコート層を形成するためのハードコート剤および該ハードコート層を有する無機酸化物膜付き基材の提供を目的とする。
【課題を解決するための手段】
【０００９】
本発明者らは、上記の課題を解決すべく鋭意研究を重ねた結果、以下の発明に至った。本発明は、以下の活性エネルギー線硬化性ハードコート剤、ハードコート層、積層体、および無機酸化物膜付き基材を提供する。
［１］：基材と、ハードコート層と、無機酸化物膜（ただし、透明導電膜を除く）とをこの順に備えた無機酸化物膜付き基材における、ハードコート層を形成するための活性エネルギー線硬化性ハードコート剤であって、
（メタ）アクリロイル基を有する化合物（Ａ）（ただし、化合物（Ｂ）を除く）と、シルセスキオキサン骨格を有する化合物（Ｂ）と、光重合開始剤（Ｃ）とを含み、
前記化合物（Ａ）が、（メタ）アクリロイル基を１０個以上有し、重量平均分子量５０００以下のウレタンアクリレート（ａ１）（ただし（ａ２）を除く）および（メタ）アクリロイル基を３個以上有し、（メタ）アクリロイル基当量が１１５以下である化合物（ａ２）を含むことを特徴とする活性エネルギー線硬化性ハードコート剤。
［２］：前記化合物（Ｂ）は、シルセスキオキサン骨格および（メタ）アクリロイル基を有する化合物（ｂ１）を含む、［１］記載の活性エネルギー線硬化性ハードコート剤。
［３］：前記化合物（Ｂ）の含有率は、化合物（Ａ）および化合物（Ｂ）の合計１００質量％中、１～３０質量％である、［１］または［２］記載の活性エネルギー線硬化性ハードコート剤。
［４］［１］～［３］いずれか記載のハードコート剤の硬化膜により形成されたハードコート層。
［５］基材と、ハードコート層と、無機酸化物膜（ただし、透明導電膜を除く）とをこの順に備え、ハードコート層が、［４］記載のハードコート層であることを特徴とする無機酸化物膜付き基材。
【発明の効果】
【００１０】
本発明により、ハードコート層と、無機酸化物膜（ただし、透明導電膜を除く）との密着性に優れ、かつ表面の硬度や耐擦傷性に優れるハードコート層、該ハードコート層を形成するためのハードコート剤および該ハードコート層を有する無機酸化物膜付き基材の提供が可能となる。さらには、ハードコート層上に厚い無機物質層を形成しても密着性に優れたハードコート層、該ハードコート層を形成するためのハードコート剤および該ハードコート層を有する無機酸化物膜付き基材の提供が可能となる。
【発明を実施するための形態】

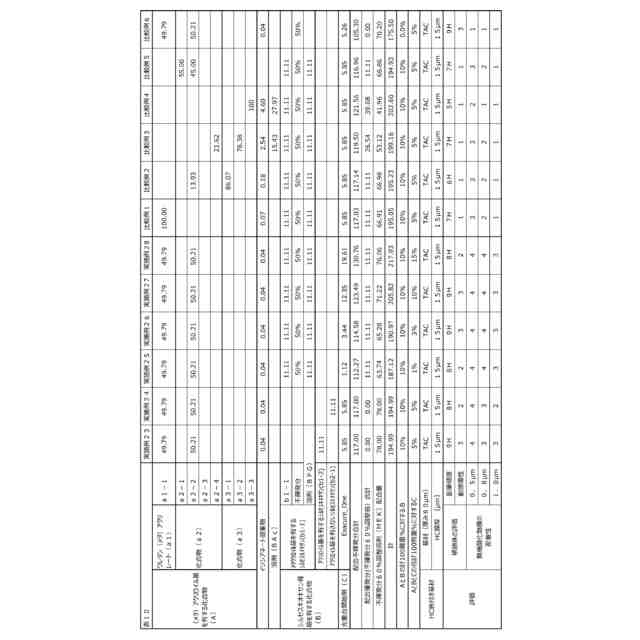

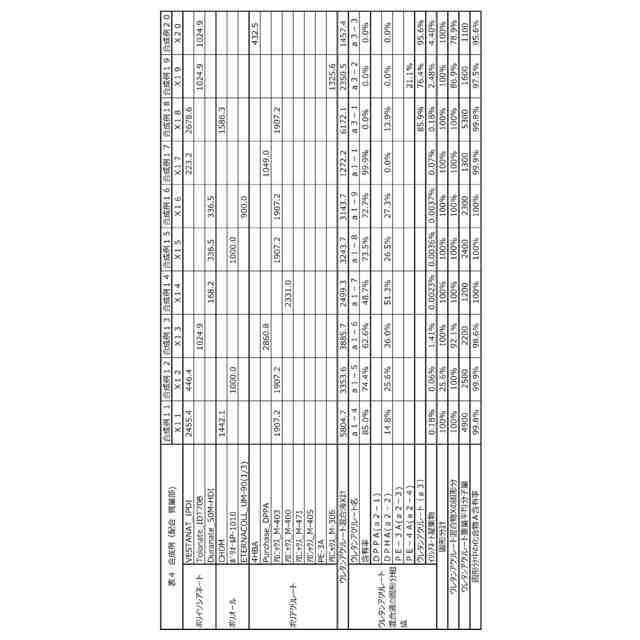

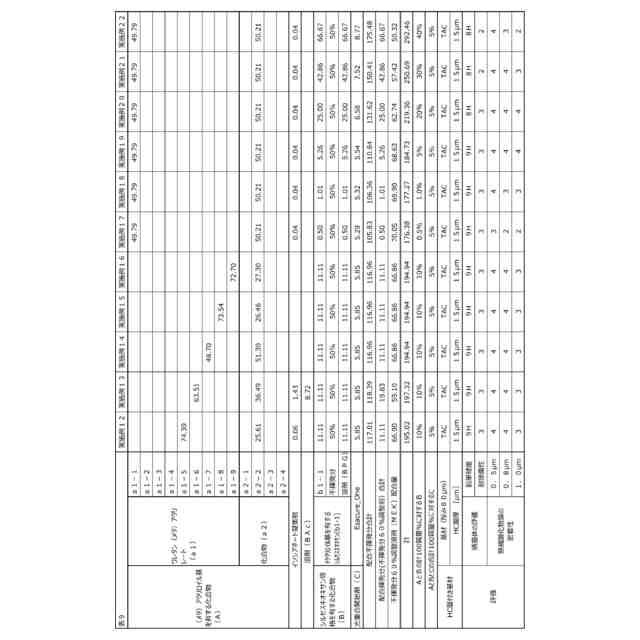

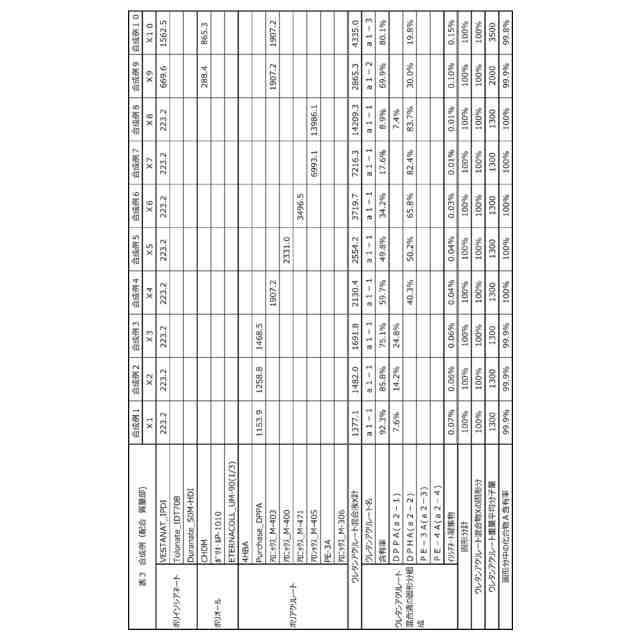

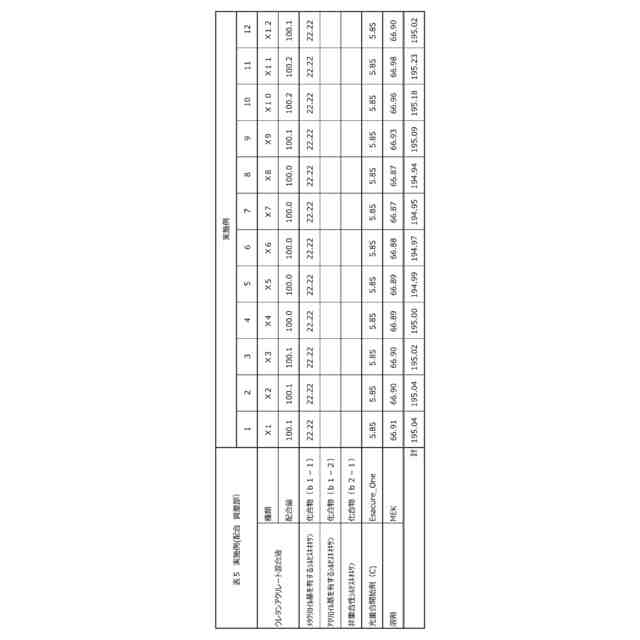

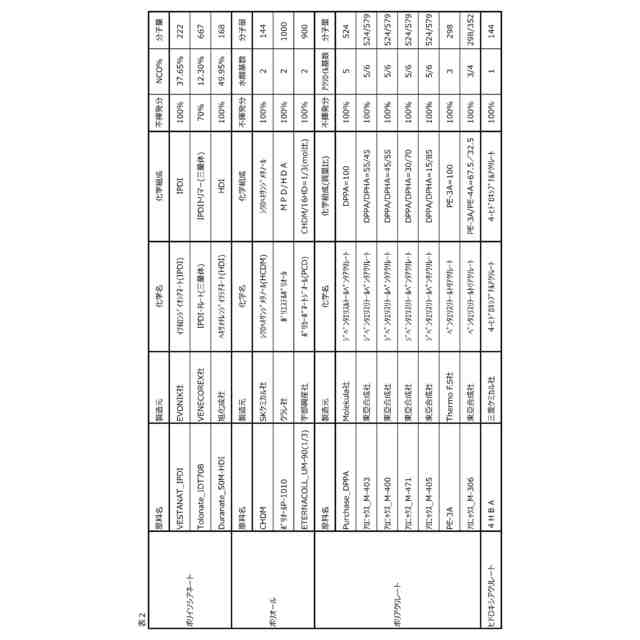

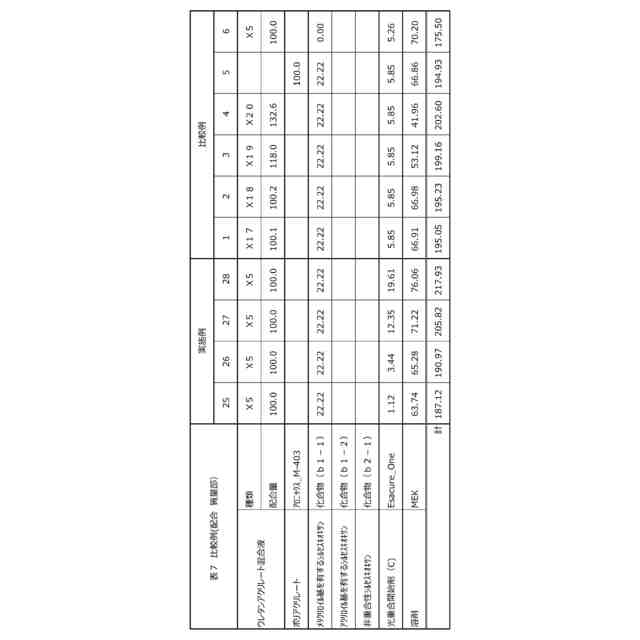

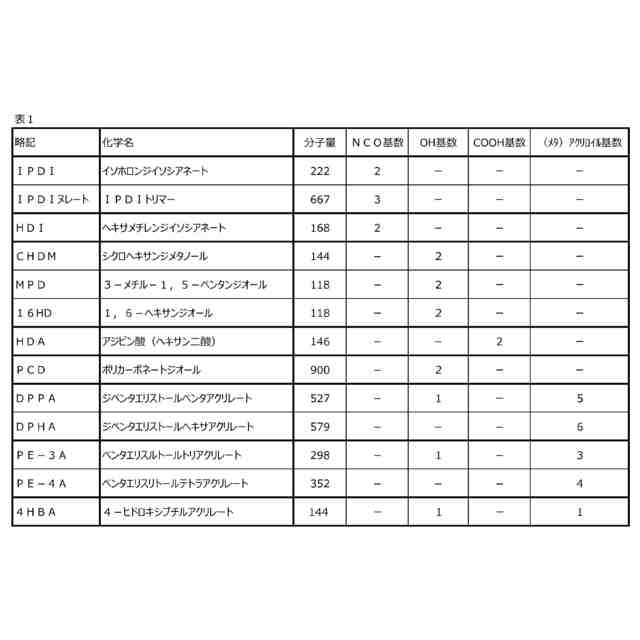

（【００１１】以降は省略されています）

関連特許
