公開番号2025098579
公報種別公開特許公報(A)
公開日2025-07-02
出願番号2023214808
出願日2023-12-20
発明の名称モノマー製造システム、制御方法及びプログラム
出願人三菱重工業株式会社
代理人弁理士法人酒井国際特許事務所
主分類C08J 11/10 20060101AFI20250625BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】モノマーを適切に製造する。
【解決手段】モノマー製造システムは、ポリエステルを含むポリエステル原料が導入されて、ポリエステルが溶解したポリエステル溶液が貯留される溶解部と、ポリエステル溶液と、ポリエステルと反応する反応溶媒とが導入されて、ポリエステル溶液中のポリエステルを解重合し、解重合されたポリエステルが溶解した反応溶媒を生成する反応部と、解重合されたポリエステルが溶解した反応溶媒を、モノマーと反応溶媒とに分離する分離部と、解重合されたポリエステルが溶解した反応溶媒に含まれるモノマーの、濃度に関するパラメータを検出する検出部と、パラメータに基づき、溶解部へのポリエステル原料の導入量を制御する制御部と、を有する。
【選択図】図2
特許請求の範囲【請求項１】
ポリエステルを含むポリエステル原料が導入されて、前記ポリエステルが溶解したポリエステル溶液が貯留される溶解部と、
前記ポリエステル溶液と、前記ポリエステルと反応する反応溶媒とが導入されて、前記ポリエステル溶液中のポリエステルを解重合し、前記解重合されたポリエステルが溶解した反応溶媒を生成する反応部と、
前記解重合されたポリエステルが溶解した反応溶媒を、モノマーと反応溶媒とに分離する分離部と、
前記解重合されたポリエステルが溶解した反応溶媒に含まれる前記モノマーの、濃度に関するパラメータを検出する検出部と、
前記パラメータに基づき、前記溶解部への前記ポリエステル原料の導入量を制御する制御部と、
を有する、
モノマー製造システム。
続きを表示（約 1,500 文字）【請求項２】
前記検出部は、前記パラメータとして、前記解重合されたポリエステルが溶解した反応溶媒に含まれる前記モノマーの濃度を検出する、
請求項１に記載のモノマー製造システム。
【請求項３】
前記検出部は、前記パラメータとして、前記分離部の温度を検出する、
請求項１に記載のモノマー製造システム。
【請求項４】
前記分離部は、前記解重合されたポリエステルが溶解した反応溶媒を、モノマーと、反応溶媒と、前記モノマー及び前記反応溶媒とは異なるオリゴマーである残存物質とに分離し、
前記分離部で分離された前記残存物質を前記溶解部に供給する調整部を更に有し、
前記制御部は、前記パラメータに基づき、前記調整部による前記溶解部への前記残存物質の供給量を制御する、
請求項１から請求項３のいずれか１項に記載のモノマー製造システム。
【請求項５】
前記反応溶媒を前記反応部に供給する調整部を更に有し、
前記制御部は、前記パラメータに基づき、前記調整部による前記反応部への前記反応溶媒の供給量を制御する、
請求項１から請求項３のいずれか１項に記載のモノマー製造システム。
【請求項６】
前記制御部は、前記ポリエステル原料に含まれる前記ポリエステルの量にも基づいて、制御を実行する、
請求項１から請求項３のいずれか１項に記載のモノマー製造システム。
【請求項７】
前記制御部は、前記パラメータと前記ポリエステル原料の導入量との対応関係を学習したモデルに、前記検出部で検出された前記パラメータを入力することで、前記溶解部への前記ポリエステル原料の導入量を決定する、
請求項１から請求項３のいずれか１項に記載のモノマー製造システム。
【請求項８】
ポリエステルを含むポリエステル原料が導入されて、前記ポリエステルが溶解したポリエステル溶液が貯留される溶解部と、
前記ポリエステル溶液と、前記ポリエステルと反応する反応溶媒とが導入されて、前記ポリエステル溶液中のポリエステルを解重合し、前記解重合されたポリエステルが溶解した反応溶媒を生成する反応部と、
前記解重合されたポリエステルが溶解した反応溶媒を、モノマーと反応溶媒とに分離する分離部と、
を有するモノマー製造システムの制御方法であって、
前記解重合されたポリエステルが溶解した反応溶媒に含まれる前記モノマーの濃度に関するパラメータを検出するステップと、
前記パラメータに基づき、前記溶解部への前記ポリエステル原料の導入量を制御するステップと、
を含む、
制御方法。
【請求項９】
ポリエステルを含むポリエステル原料が導入されて、前記ポリエステルが溶解したポリエステル溶液が貯留される溶解部と、
前記ポリエステル溶液と、前記ポリエステルと反応する反応溶媒とが導入されて、前記ポリエステル溶液中のポリエステルを解重合し、前記解重合されたポリエステルが溶解した反応溶媒を生成する反応部と、
前記解重合されたポリエステルが溶解した反応溶媒を、モノマーと反応溶媒とに分離する分離部と、
を有するモノマー製造システムの制御方法をコンピュータに実行させるプログラムであって、
前記解重合されたポリエステルが溶解した反応溶媒に含まれる前記モノマーの濃度に関するパラメータを検出するステップと、
前記パラメータに基づき、前記溶解部への前記ポリエステル原料の導入量を制御するステップと、
をコンピュータに実行させる、
プログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、モノマー製造システム、制御方法及びプログラムに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
ポリエステルのリサイクルにおいて、解重合（重合の逆反応）によってポリエステルをモノマー化する技術が知られている。特許文献１には、ポリエステル溶液が貯留される溶解部と、ポリエステル溶液と反応溶媒とが導入されて、ポリエステル溶液中のポリエステルを解重合する第１反応部及び第２反応部と、解重合されたポリエステルが溶解した反応溶媒を、反応溶媒とモノマーとオリゴマーが含まれる残存物質とに分離する分離部と、モノマーやオリゴマーを溶解部に戻す管と、を有するモノマー製造システムが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１８４１１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
このようなモノマー製造システムにおいては、モノマーを適切に製造することが求められている。
【０００５】
本開示は、モノマーを適切に製造可能なモノマー製造システム、制御方法及びプログラムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示に係るモノマー製造システムは、ポリエステルを含むポリエステル原料が導入されて、前記ポリエステルが溶解したポリエステル溶液が貯留される溶解部と、前記ポリエステル溶液と、前記ポリエステルと反応する反応溶媒とが導入されて、前記ポリエステル溶液中のポリエステルを解重合し、前記解重合されたポリエステルが溶解した反応溶媒を生成する反応部と、前記解重合されたポリエステルが溶解した反応溶媒を、モノマーと反応溶媒とに分離する分離部と、前記解重合されたポリエステルが溶解した反応溶媒に含まれる前記モノマーの、濃度に関するパラメータを検出する検出部と、前記パラメータに基づき、前記溶解部への前記ポリエステル原料の導入量を制御する制御部と、を有する。
【０００７】
本開示に係る制御方法は、ポリエステルを含むポリエステル原料が導入されて、前記ポリエステルが溶解したポリエステル溶液が貯留される溶解部と、前記ポリエステル溶液と、前記ポリエステルと反応する反応溶媒とが導入されて、前記ポリエステル溶液中のポリエステルを解重合し、前記解重合されたポリエステルが溶解した反応溶媒を生成する反応部と、前記解重合されたポリエステルが溶解した反応溶媒を、モノマーと反応溶媒とに分離する分離部と、を有するモノマー製造システムの制御方法であって、前記解重合されたポリエステルが溶解した反応溶媒に含まれる前記モノマーの濃度に関するパラメータを検出するステップと、前記パラメータに基づき、前記溶解部への前記ポリエステル原料の導入量を制御するステップと、を含む。
【０００８】
本開示に係るプログラムは、ポリエステルを含むポリエステル原料が導入されて、前記ポリエステルが溶解したポリエステル溶液が貯留される溶解部と、前記ポリエステル溶液と、前記ポリエステルと反応する反応溶媒とが導入されて、前記ポリエステル溶液中のポリエステルを解重合し、前記解重合されたポリエステルが溶解した反応溶媒を生成する反応部と、前記解重合されたポリエステルが溶解した反応溶媒を、モノマーと反応溶媒とに分離する分離部と、を有するモノマー製造システムの制御方法をコンピュータに実行させるプログラムであって、前記解重合されたポリエステルが溶解した反応溶媒に含まれる前記モノマーの濃度に関するパラメータを検出するステップと、前記パラメータに基づき、前記溶解部への前記ポリエステル原料の導入量を制御するステップと、をコンピュータに実行させる。
【発明の効果】
【０００９】
本開示によれば、モノマーを適切に製造できる。
【図面の簡単な説明】
【００１０】

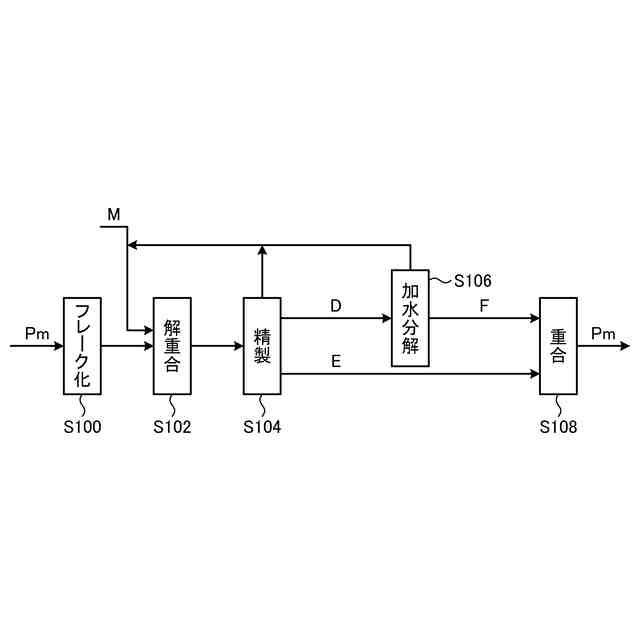

図１は、本実施形態におけるポリエステルのリサイクル工程の模式図である。

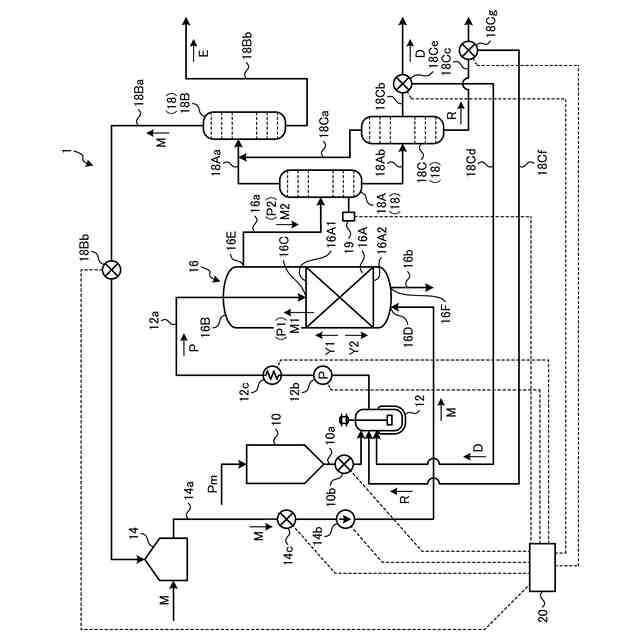

図２は、本実施形態に係るモノマー製造システムの模式図である。

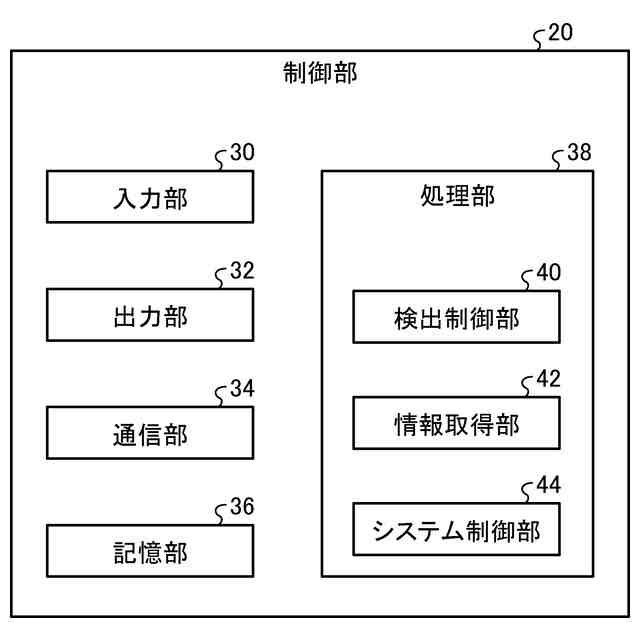

図３は、制御部の模式的なブロック図である。

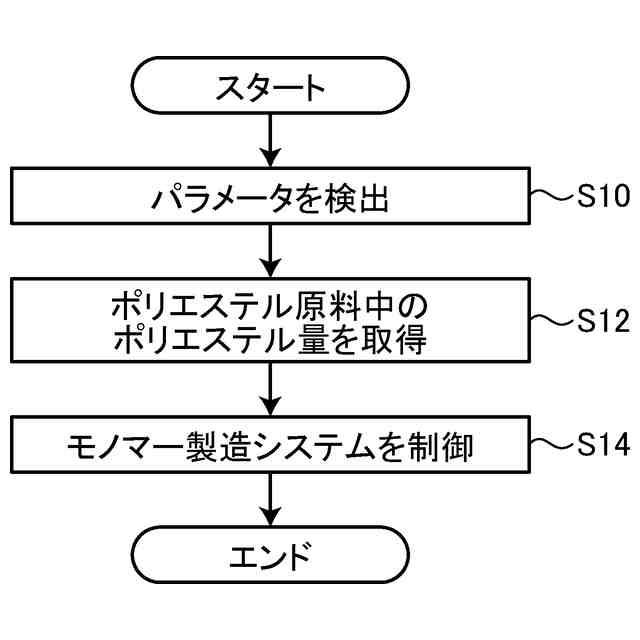

図４は、制御部の制御フローを説明するフローチャートである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
