公開番号2025098573
公報種別公開特許公報(A)
公開日2025-07-02
出願番号2023214799
出願日2023-12-20
発明の名称ガス処理装置および除去対象物の検出方法
出願人SDG株式会社
代理人弁理士法人三枝国際特許事務所
主分類B01D 53/04 20060101AFI20250625BHJP(物理的または化学的方法または装置一般)
要約【課題】ガスに種類の異なる複数の除去対象物を含む場合であっても、除去対象物毎に濃度を検出することなくフィルタを通過したガスに含まれる除去対象物の濃度が閾値以下か否かを判定する。

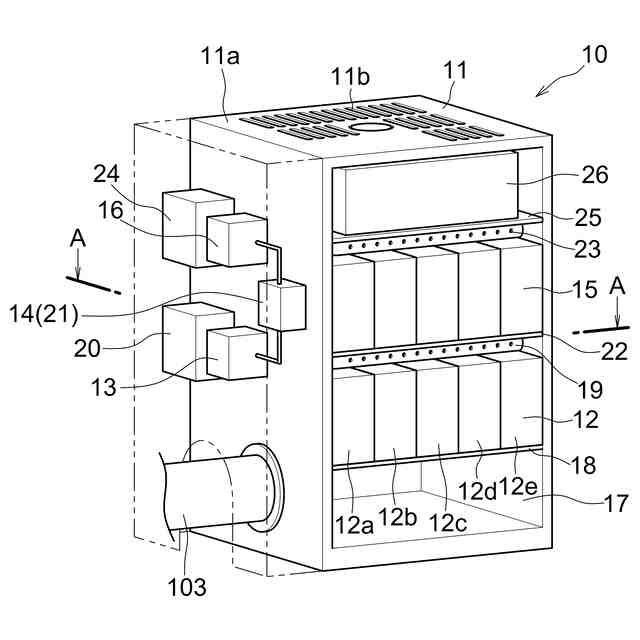

【解決手段】本発明のガス処理装置10は、ガスを通過させて、ガスに含まれる物質のうち種類の異なる複数の除去対象物の除去を行うものであり、ガスの通過により除去対象物を除去する第1フィルタ12と、第1フィルタ12を通過したガスに含まれる物質の濃度を検出するための第1センサ13と、第1センサ13により検出された前記物質の濃度が、設定した閾値を超えているか否かを判定する判定部14とを備える。前記閾値は、第1の除去対象物の管理濃度の10分の1以下に設定される。第1の除去対象物は、種類の異なる複数の除去対象物を含むガスから除去対象物を取り除くために第1フィルタ12を通過させたときに、最初に第1フィルタ12を破過させる除去対象物である。
【選択図】図2
特許請求の範囲【請求項１】
ガスを通過させて、ガスに含まれる物質のうち種類の異なる複数の除去対象物の除去を行うガス処理装置であって、
前記ガスの通過により除去対象物を除去する第１フィルタと、
前記第１フィルタを通過したガスに含まれる物質の濃度を検出するための第１センサと、
前記第１センサにより検出された前記物質の濃度が、設定した閾値を超えているか否かを判定する判定部とを備え、

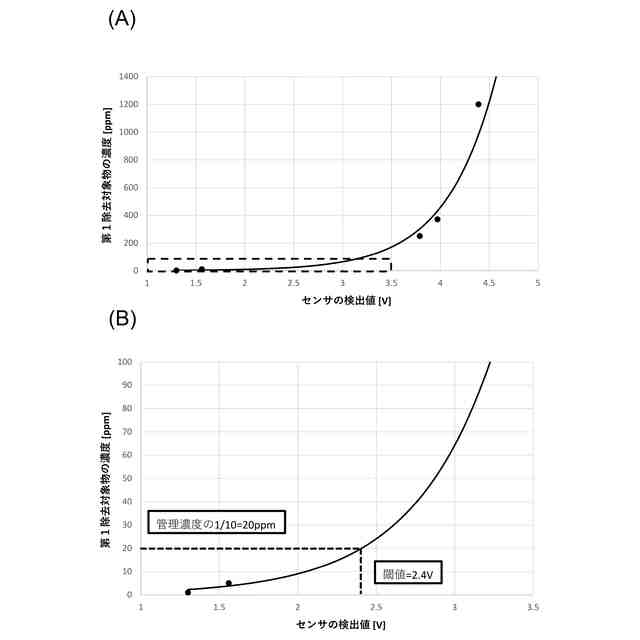

前記閾値は、第１の除去対象物の管理濃度の１０分の１以下に設定され、
前記第１の除去対象物は、ガスから除去対象物を取り除くために前記第１フィルタを通過させたときに、最初に前記第１フィルタを破過させる除去対象物である、ガス処理装置。
続きを表示（約 540 文字）【請求項２】

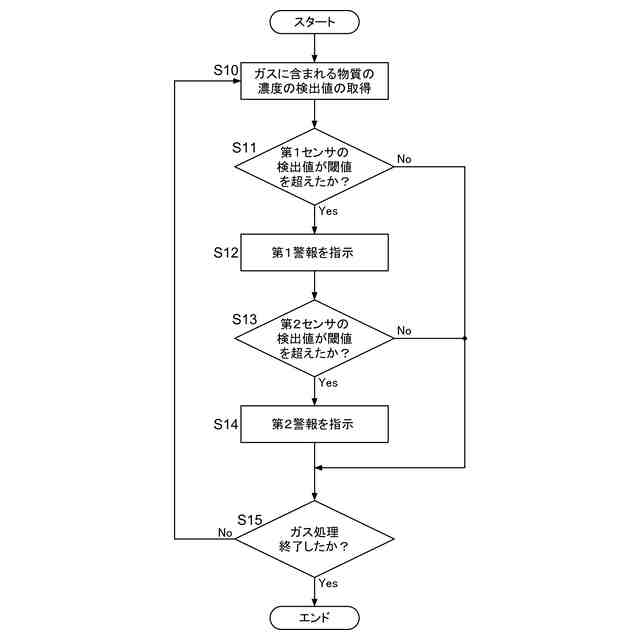

前記判定部により前記ガスに含まれる前記物質の濃度が閾値を超えていると判断された場合に、警報を発する警報部をさらに備える、請求項１に記載のガス処理装置。
【請求項３】
前記第１フィルタを通過したガスが通過する第２フィルタをさらに備える、請求項１または２に記載のガス処理装置。
【請求項４】
前記第２フィルタを通過したガスに含まれる前記物質の濃度を検出するための第２センサをさらに備える、請求項３に記載のガス処理装置。
【請求項５】

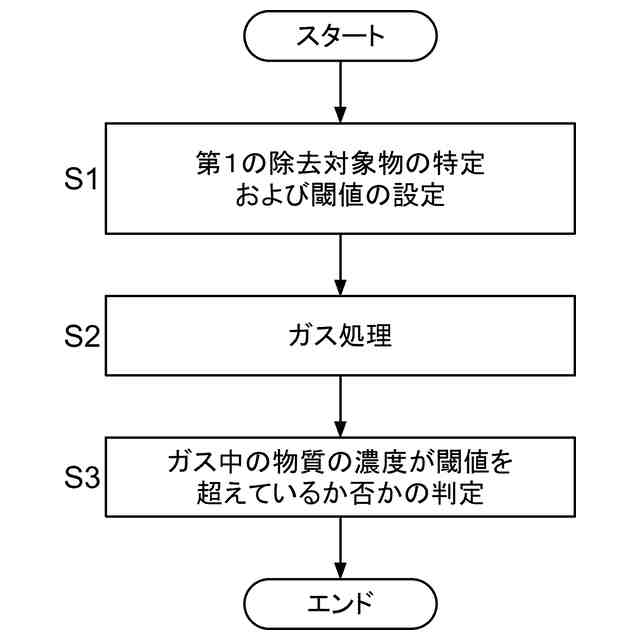

ガスを通過させて、前記ガスに含まれる物質のうち種類の異なる複数の除去対象物の除去を行うガス処理装置による除去対象物の検出方法であって、
前記ガスから除去対象物を取り除くために第１フィルタを通過させたときに最初に前記第１フィルタを破過させる第１の除去対象物を特定し、閾値を前記第１の除去対象物に応じて定めるステップと、
前記ガスが前記第１フィルタを通過することで、前記ガスから除去対象物を除去するガス処理を行うステップと、
前記第１フィルタを通過したガスに含まれる前記物質の濃度が、閾値を超えているか否かを判定するステップと、を備える、除去対象物の検出方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、種類の異なる複数の除去対象物を含むガスを通過させて除去対象物の除去を行うガス処理装置および除去対象物の検出方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】

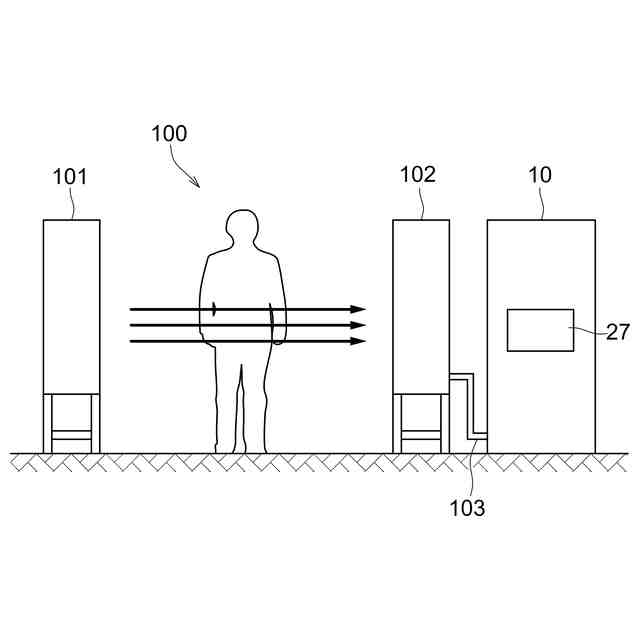

従来、工場内作業環境中の空気に含まれる揮発性の有機溶剤等の除去対象物を除去する有機溶剤処理装置が知られている。例えば特許文献１には、吸着剤を充填させた吸着塔（フィルタ）に揮発性有機溶剤を含むガスを通過させて、有機溶剤を吸着除去する処理装置が示されている。処理装置により除去対象物が除去されたガスは、工場の作業環境内に放出される。
【０００３】
処理装置に用いられるフィルタは除去対象物が一定量を超えて吸着すると、それ以上の除去対象物を吸着させることができず、除去対象物がフィルタを通過してしまう。このため、フィルタの下流側にて検知管により除去対象物の濃度を検出し、フィルタを通過したガスに除去対象物が含まれるか否かを確認している。検知管としては、例えば、手動でガスを採取して除去対象物の濃度を検知するものなどがある。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－８２０１５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、検知管は作業者が手動でガスを採取し、目視で濃度を確認しなくてはならない。また、検知管は１種類の除去対象物しか検出できないので、ガスに複数の除去対象物が混合している場合には、除去対象物毎に検知管により各除去対象物の濃度を検出しなければならず、作業者の作業負担が大きかった。
【０００６】
本発明は前記問題に鑑みてなされたものであり、ガスに種類の異なる複数の除去対象物を含む場合であっても、フィルタを通過したガスに除去対象物が含まれるか否かを、少ない作業負担で確認することのできるガス処理装置および除去対象物の検出方法を提供することを課題としている。
【課題を解決するための手段】
【０００７】
上記目的を達成するため、本発明は、次の項に記載の主題を包含する。
【０００８】
項１：ガスを通過させて、ガスに含まれる物質のうち種類の異なる複数の除去対象物の除去を行うガス処理装置であって、
前記ガスの通過により除去対象物を除去する第１フィルタと、
前記第１フィルタを通過したガスに含まれる物質の濃度を検出するための第１センサと、
前記第１センサにより検出された前記物質の濃度が、設定した閾値を超えているか否かを判定する判定部とを備え、
前記閾値は、第１の除去対象物の管理濃度の１０分の１以下に設定され、
前記第１の除去対象物は、ガスから除去対象物を取り除くために前記第１フィルタを通過させたときに、最初に前記第１フィルタを破過させる除去対象物である、ガス処理装置。
【０００９】
項２：前記判定部により前記ガスに含まれる前記物質の濃度が閾値を超えていると判断された場合に、警報を発する警報部をさらに備える、項１に記載のガス処理装置。
【００１０】
項３：前記第１フィルタを通過したガスが通過する第２フィルタをさらに備える、項１または２に記載のガス処理装置。
（【００１１】以降は省略されています）
