公開番号2025097686
公報種別公開特許公報(A)
公開日2025-07-01
出願番号2023214023
出願日2023-12-19
発明の名称電動圧縮機
出願人サンデン株式会社
代理人個人,個人,個人,個人
主分類F04B 39/06 20060101AFI20250624BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】従来に比べてスイッチング素子に対する高い冷却性能が得られる電動圧縮機を提供する。
【解決手段】電動圧縮機において、インバータ6を構成する複数のスイッチング素子61は、押え部材20によってインバータハウジング7内に設けられた素子設置部79に固定されている。押え部材20は、インバータハウジング7内に設けられた押え部材取付部に固定された複数の固定部25a～25dと、それぞれが複数のスイッチング素子61のいずれかを素子設置部79に対して押圧する複数の素子押圧部27と、を有し、熱伝導性を有する材料で形成されている。
【選択図】図3
特許請求の範囲【請求項１】
回転軸を回転させる電動モータと、前記回転軸の回転によって駆動される圧縮機構と、前記電動モータを駆動制御するインバータと、を有し、前記インバータがインバータハウジングに収容されている電動圧縮機であって、
前記インバータは、複数のスイッチング素子を含み、
前記複数のスイッチング素子は、押え部材によって前記インバータハウジング内に設けられた素子設置部に固定されており、
前記押え部材は、前記インバータハウジング内に設けられた取付部に固定された複数の固定部と、それぞれが前記複数のスイッチング素子のいずれかを前記素子設置部に対して押圧する複数の押圧部と、を有し、熱伝導性を有する材料で形成されている、
電動圧縮機。
続きを表示（約 690 文字）【請求項２】
前記インバータは、前記複数のスイッチング素子が電気的に接続されるとともに前記複数のスイッチング素子の動作を制御する制御回路が実装された回路基板をさらに含み、
前記押え部材は、ばね性を有する金属材料で形成されて、前記複数のスイッチング素子と前記回路基板との間に配置されている、請求項１に記載の電動圧縮機。
【請求項３】
前記押え部材の前記複数の固定部は、平面視で前記複数のスイッチング素子を囲むように互いに離隔して配置されている、請求項１又は２に記載の電動圧縮機。
【請求項４】
前記複数のスイッチング素子は、前記素子設置部上に全体として平面視で矩形状に配置されており、
前記押え部材は、前記複数のスイッチング素子の全体に対応する大きさを有する矩形状の本体部であって、前記複数のスイッチング素子のリードを通すための少なくとも１つの開口部が形成された矩形状の本体部を有し、
前記複数の押圧部は、前記本体部に設けられ、
前記複数の固定部のそれぞれは、前記本体部の外縁をなす４つの辺部のいずれかから外方に延びている、
請求項３に記載の電動圧縮機。
【請求項５】
前記複数の固定部のそれぞれは、前記本体部の外縁をなす４つの辺部のいずれかの中央から外方に延びている、請求項４に記載の電動圧縮機。
【請求項６】
前記複数の固定部は、前記複数のスイッチング素子のうちの少なくとも２つのスイッチング素子を挟むように配置された一対の固定部を含む、請求項４に記載の電動圧縮機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電動圧縮機に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
車両用空調装置などで冷媒の圧縮に用いられる電動圧縮機として、インバータが一体に組み込まれた電動圧縮機が知られている。この種の電動圧縮機において、インバータは、複数のスイッチング素子（ＩＧＢＴやパワーＭＯＳトランジスタなど）を含み、複数のスイッチング素子のそれぞれは、ねじ止めによって所定の場所に固定されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００３－３２２０８２号公報
特開２０２０－１９８７１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、電動圧縮機の大容量化及びこれに伴う定格電力の上昇などにより、スイッチング素子に入力される電圧が高電圧化している。そのため、スイッチング素子の温度がより高温化する傾向にあり、その対策が求められている。
【０００５】
そこで、本発明は、従来に比べてスイッチング素子に対する高い冷却性能が得られる電動圧縮機を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一側面によると、新規な電動圧縮機が提供される。提供される電動圧縮機は、回転軸を回転させる電動モータと、前記回転軸の回転によって駆動される圧縮機構と、前記電動モータを駆動制御するインバータと、を有し、前記インバータがインバータハウジングに収容されている。前記インバータは、複数のスイッチング素子を含み、前記複数のスイッチング素子は、押え部材によって前記インバータハウジング内に設けられた素子設置部に固定されている。前記押え部材は、前記インバータハウジング内に設けられた取付部に固定された複数の固定部と、それぞれが前記複数のスイッチング素子のいずれかを前記素子設置部に対して押圧する複数の押圧部と、を有し、熱伝導性を有する材料で形成されている。
【発明の効果】
【０００７】
本発明によれば、従来に比べてスイッチング素子に対する高い冷却性能が得られる電動圧縮機を提供することができる。
【図面の簡単な説明】
【０００８】

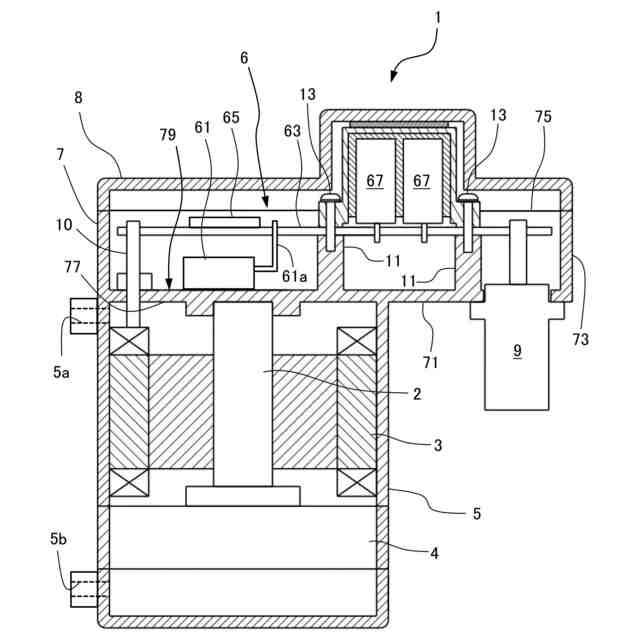

実施形態に係る電動圧縮機の概略断面図である。

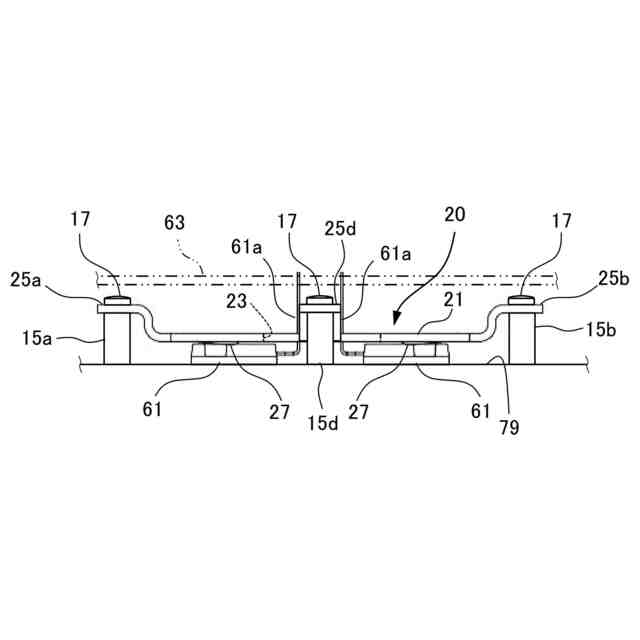

前記電動圧縮機におけるスイッチング素子の固定構造の正面図である。

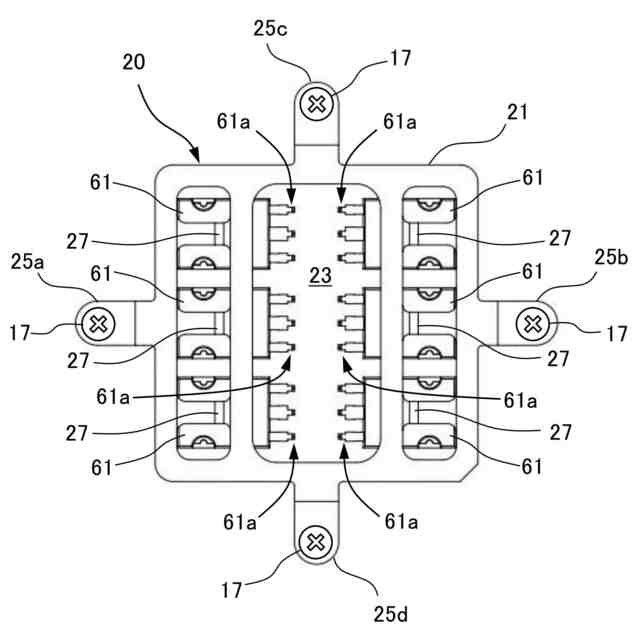

前記電動圧縮機におけるスイッチング素子の固定構造の平面図である。

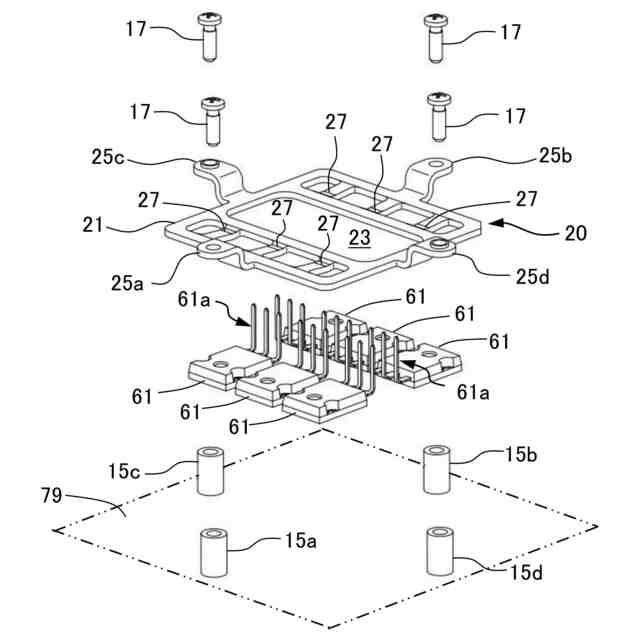

前記電動圧縮機におけるスイッチング素子の固定構造の分解斜視図である。

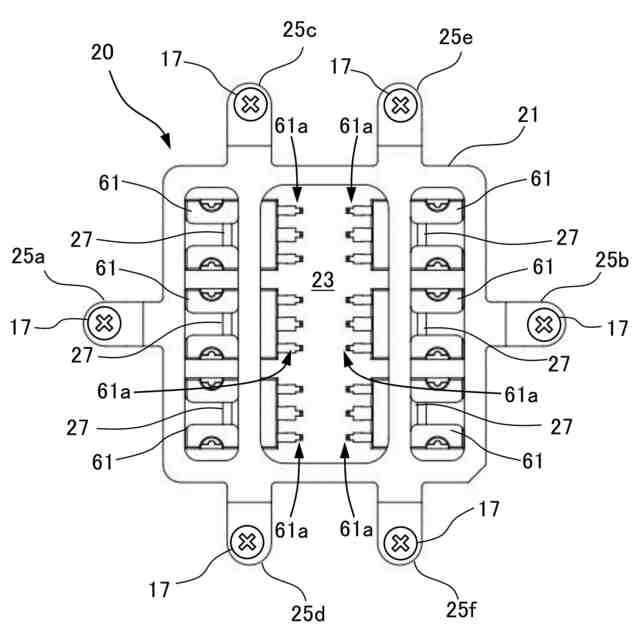

前記電動圧縮機におけるスイッチング素子の他の固定構造の平面図である。
【発明を実施するための形態】
【０００９】
図１は、本発明の一実施形態に係る電動圧縮機１の概略断面図である。実施形態に係る電動圧縮機１は、インバータが一体に組み込まれたインバータ一体型電動圧縮機である。電動圧縮機１は、例えば、車両に搭載されて車両用空調装置の冷媒回路の一部を構成し、冷媒を圧縮して吐出するように構成される。
【００１０】
電動圧縮機１は、回転軸２と、電動モータ３と、圧縮機構４と、本体ハウジング５と、インバータ６と、インバータハウジング７と、カバー部材８と、を有する。
（【００１１】以降は省略されています）
