TOP特許意匠商標
特許ウォッチ Twitter
公開番号2025097324
公報種別公開特許公報(A)
公開日2025-07-01
出願番号2023213435
出願日2023-12-19
発明の名称スラリー、成形体、及び焼結体
出願人株式会社ジーシー
代理人個人,個人
主分類C04B 35/488 20060101AFI20250624BHJP(セメント;コンクリート;人造石;セラミックス;耐火物)
要約【課題】低温、短時間で焼結することができ、緻密化された焼結体が得られるスラリーを提供する。
【解決手段】スラリーは、ジルコニア粉末、ガラス粉末、及び重合性モノマーを含む。
【選択図】なし
特許請求の範囲【請求項1】
ジルコニア粉末、ガラス粉末、及び重合性モノマーを含む、スラリー。
続きを表示(約 170 文字)【請求項2】
前記ガラス粉末は、二酸化ケイ素を含む、請求項1に記載のスラリー。
【請求項3】
歯科用である、請求項1に記載のスラリー。
【請求項4】
請求項1乃至3のいずれか一項に記載のスラリーを用いて得られる、成形体。
【請求項5】
請求項4に記載の成形体を焼結して得られる、焼結体。

発明の詳細な説明【技術分野】
【0001】
本開示は、スラリー、成形体、及び焼結体に関する。
続きを表示(約 720 文字)【背景技術】
【0002】
ジルコニア粉末の焼結助材として、アルミナ、シリカ、ケイ酸アルミニウム、遷移金属酸化物などが知られている(例えば、特許文献1参照)。
【先行技術文献】
【特許文献】
【0003】
特開2015-93813号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
従来のジルコニア粉末では、焼結の際、高温かつ長時間を必要とし、また得られた焼結体には気孔又は空隙が多く含まれる。
【0005】
本発明の課題は、低温、短時間で焼結することができ、緻密化された焼結体が得られるスラリーを提供することである。
【課題を解決するための手段】
【0006】
本開示のスラリーは、ジルコニア粉末、ガラス粉末、及び重合性モノマーを含む。
【発明の効果】
【0007】
本開示によれば、低温、短時間で焼結することができ、緻密化された焼結体が得られるスラリーを提供することができる。
【図面の簡単な説明】
【0008】

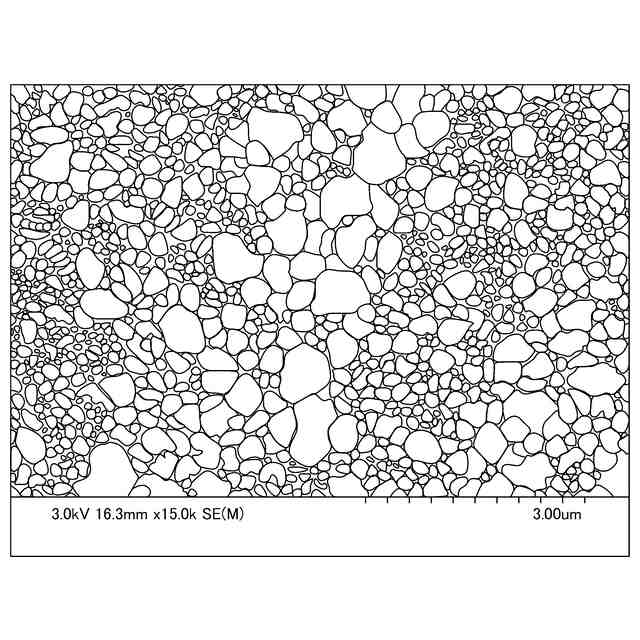

実施例19のスラリーから得られた焼結体の断面のSEM写真を示す図である。

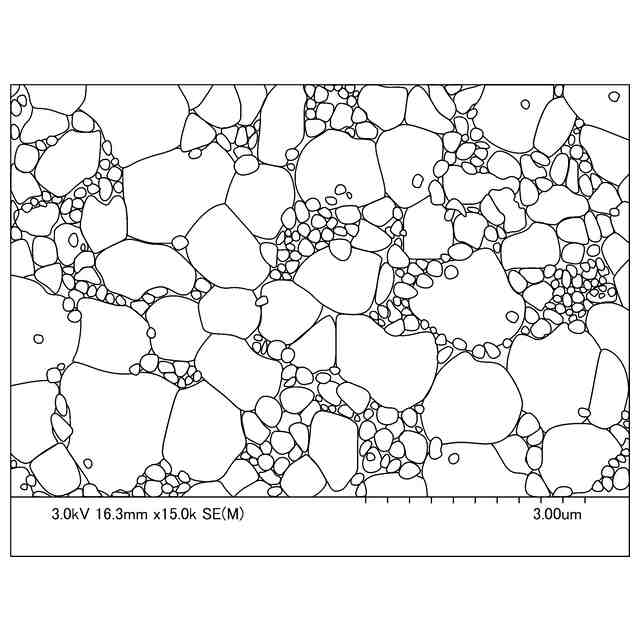

比較例4のスラリーから得られた焼結体の断面のSEM写真を示す図である。
【発明を実施するための形態】
【0009】
次に、本発明を実施するための形態を説明する。
【0010】
<スラリー>
本実施形態のスラリーは、ジルコニア粉末、ガラス粉末、及び重合性モノマーを含む。

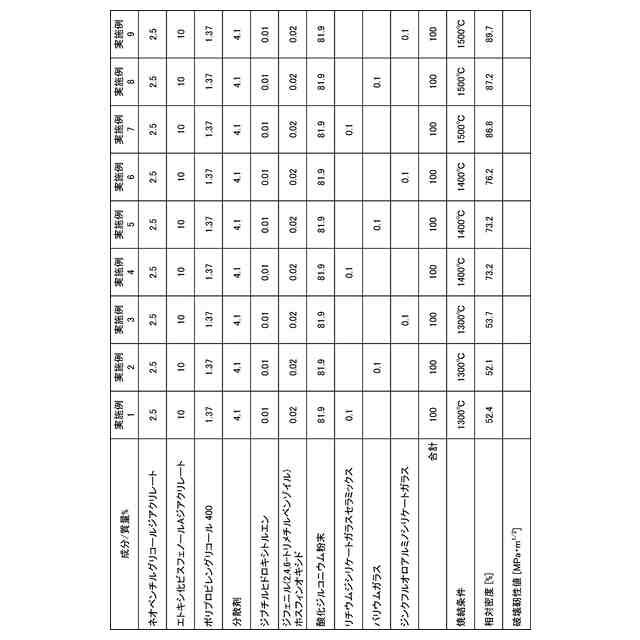

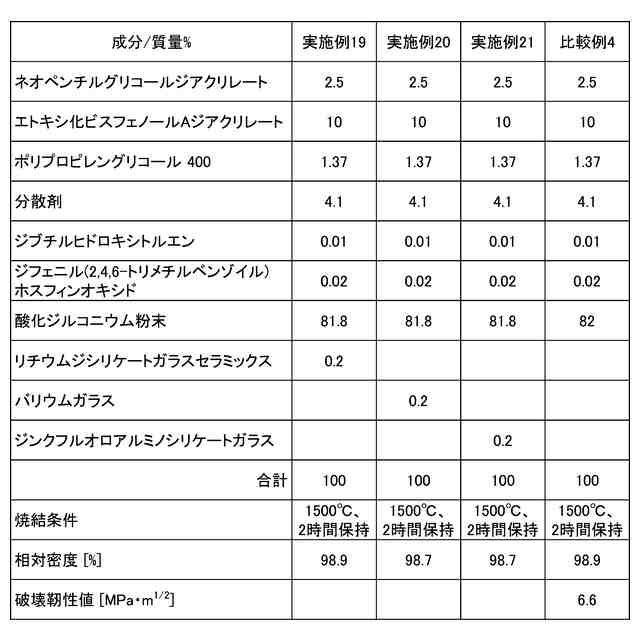

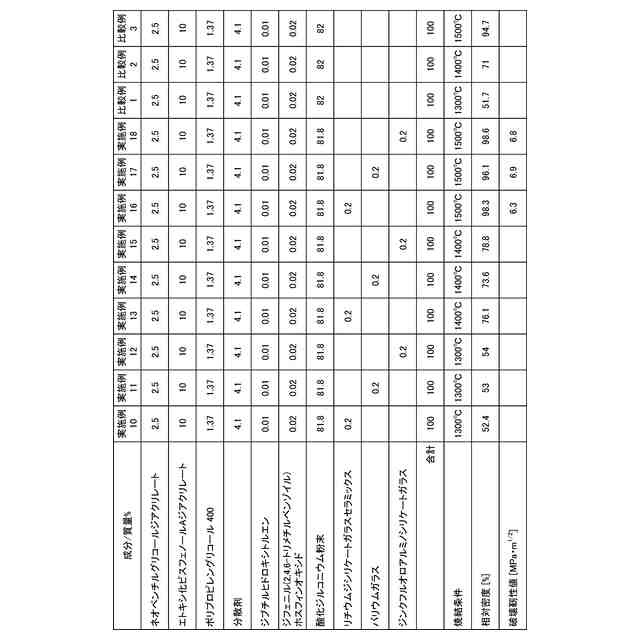

(【0011】以降は省略されています)

この特許をJ-PlatPatで参照する

関連特許

個人
構築素材又は原材
2か月前
株式会社トクヤマ
水硬性組成物
1か月前
株式会社トクヤマ
水硬性組成物
6日前
株式会社トクヤマ
窒化ケイ素基板
1か月前
東ソー株式会社
焼結体の製造方法
27日前
東ソー株式会社
焼結体の製造方法
27日前
花王株式会社
吹付工法
1か月前
花王株式会社
空洞充填材
20日前
花王株式会社
水硬性組成物
1か月前
花王株式会社
水硬性組成物
2か月前
株式会社トクヤマ
窒化ケイ素基板の製造方法
2日前
花王株式会社
吹付用水硬性組成物
1か月前
花王株式会社
水硬性組成物用添加剤
13日前
花王株式会社
水硬性粉体の製造方法
1か月前
花王株式会社
水硬性組成物用分散剤
1か月前
花王株式会社
水硬性組成物用添加剤
13日前
花王株式会社
水硬性組成物用混和剤
27日前
花王株式会社
粘土含有石膏スラリー
1か月前
太平洋セメント株式会社
固化材
2日前
デンカ株式会社
接地抵抗低減剤
1か月前
大光炉材株式会社
パッチング用耐火物
1か月前
黒崎播磨株式会社
断熱材
13日前
花王株式会社
水硬性組成物用被膜養生剤
1か月前
琉球セメント株式会社
処理設備、および処理方法
21日前
東レ株式会社
炭素シートおよびガス拡散電極の製造方法
1か月前
太平洋マテリアル株式会社
グラウト組成物及びグラウト
14日前
大光炉材株式会社
断熱性パッチング用耐火物
1か月前
花王株式会社
粘土含有石膏スラリー用分散剤
1か月前
花王株式会社
粘土含有石膏スラリー用分散剤
1か月前
花王株式会社
粘土含有水硬性組成物用分散剤
1か月前
花王株式会社
粘土含有水硬性組成物用添加剤
1か月前
ケイミュー株式会社
着色粒状物
2日前
株式会社ジーシー
スラリー、成形体、及び焼結体
1日前
三井住友建設株式会社
水硬性硬化体とその製造方法
2か月前
日本コンクリート工業株式会社
養生装置及び養生方法
13日前
株式会社鴻池組
コンクリート組成物及びその製造方法
9日前
続きを見る
